Grzejnik 60x60: Klucz do Optymalnej Mocy Grzewczej w Twoim Domu

Praktycznie każdy inwestor na etapie budowy lub remontu domu stanie przed dylematem doboru odpowiednich grzejników. Wybór ten ma fundamentalne znaczenie dla komfortu cieplnego oraz efektywności energetycznej budynku. Zbyt mała moc grzewcza grzejnika oznacza, że w pomieszczeniu zawsze będzie niewystarczająco ciepło, co prowadzi do dyskomfortu i konieczności stosowania dodatkowych, często nieefektywnych metod dogrzewania. Z kolei, gdy grzejnik ma większą moc niż potrzeba, oznacza to zmarnowane środki na zakup mocniejszego modelu oraz dodatkową ilość zajmowanej przez urządzenie przestrzeni. Dobór grzejnika o optymalnej mocy jest zatem kluczowy dla zapewnienia równowagi między komfortem a ekonomią.

Jak wspomnieliśmy, nie należy wybierać grzejników, których moc będzie znacząco słabsza oraz wyraźnie większa niż realnie potrzebna. Moc grzejnika na metr sześcienny zależy od temperatury, jaka ma panować w danej przestrzeni. Ta natomiast w większości przypadków jest ściśle powiązana z przeznaczeniem pomieszczenia. Zupełnie innej temperatury będziemy oczekiwali w sypialni, gdzie odpoczywamy i preferujemy niższą temperaturę, a zupełnie innej w łazience, gdzie często wymagane jest wyższe ogrzewanie. Grzejnik pełnić może w naszych mieszkaniach ogrom różnych funkcji. Może być jedynym źródłem ogrzewania lub wspomagać istniejący system, może także być funkcjonalny przy suszeniu ręczników w łazience, lub tylko będzie nam służył do ozdoby danego pomieszczenia, wpisując się w jego estetykę.

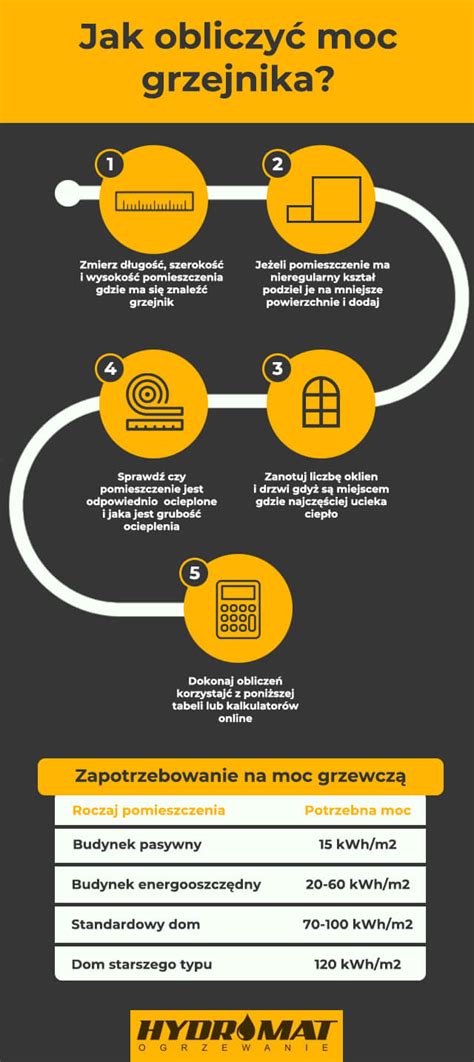

Czynniki Wpływające na Obliczenie Potrzeby Ciepła

Każdy dom jest inny. Mamy domy w nowym budownictwie, które są dobrze ocieplone, charakteryzują się szczelnymi oknami i drzwiami, dobrą izolacją ścian, dachu i fundamentów, jak i też stare kamienice wypełnione pęknięciami i nieszczelnościami w warstwie ocieplenia. Te różnice w izolacyjności termicznej budynku wpływają oczywiście na to, ile energii potrzeba, aby ogrzać dane pomieszczenie. Do poprawności obliczeń zapotrzebowania na moc grzewczą zalecamy zatem dodać odpowiednie czynniki korygujące, uwzględniające specyfikę konstrukcji i izolacji budynku.

Jeśli grzejnik będzie jedynym źródłem ciepła w danym pomieszczeniu, to najistotniejsze będzie dobranie odpowiedniej jego mocy i wydajności. W takiej sytuacji kluczowe jest precyzyjne obliczenie strat ciepła przez przegrody zewnętrzne. Z kolei, jeśli grzejnik ma być dopełnieniem ogrzewania podłogowego i pełnić jedynie funkcję dogrzewającą, ważniejszy staje się jego wygląd zewnętrzny i to, czy będzie pasował do wystroju wnętrza. Nadal jednak jego moc musi być adekwatna do funkcji dogrzewającej, aby nie zakłócać pracy głównego systemu grzewczego.

W przypadku domków jednorodzinnych, szczególnie tych starszych lub o słabszej izolacji, współczynnik pomiaru wydajności grzewczej dla całego budynku wynosi typowo około 1,5, podczas gdy dla mieszkań, które zazwyczaj są lepiej osłonięte przez inne lokale, współczynnik ten mieści się w przedziale 1,2-1,3. Wartości te mają charakter orientacyjny i zależą od grubości ścian i jakości izolacji. Bardzo często do obliczeń należy również wziąć pod uwagę specyficzny współczynnik pogody w danym regionie świata, uwzględniający średnie temperatury zimowe i częstotliwość występowania mrozów.

Parametry Techniczne a Moc Grzejnika

Moc grzejnika jest nierozerwalnie uzależniona od temperatury czynnika grzewczego, który najczęściej jest wodą grzewczą, oraz od temperatury, jaka ma panować w ogrzewanym pomieszczeniu. W wielkim skrócie można przyjąć, że wraz ze wzrostem temperatury zasilania systemu grzewczego (np. z 75°C do 85°C) zwiększa się jednocześnie moc grzejnika. Ta zależność jest kluczowa przy doborze grzejnika do istniejącej instalacji grzewczej, zwłaszcza gdy rozważamy modernizację systemu lub montaż grzejników w budynku z innym typem ogrzewania (np. niskotemperaturowe ogrzewanie podłogowe, które wymaga innej charakterystyki grzejników niż tradycyjne ogrzewanie grzejnikowe).

Wyróżniamy trzy podstawowe parametry charakteryzujące pracę grzejnika, które są niezbędne do jego prawidłowej specyfikacji i doboru:

1. Moc grzewcza (podawana w Watach - W): Jest to główna wartość określająca, ile ciepła grzejnik jest w stanie oddać do pomieszczenia. Jest ona zwykle podawana dla określonych parametrów pracy instalacji grzewczej.
2. Temperatura zasilania (Tz): Temperatura wody wchodzącej do grzejnika.
3. Temperatura powrotu (Tp): Temperatura wody opuszczającej grzejnik.
4. Temperatura pomieszczenia (Tpom): Temperatura powietrza, jaka ma panować w ogrzewanym pomieszczeniu.

Najczęściej producenci podają moc grzejnika w standardowych warunkach pomiarowych, np. 75/65/20°C (temperatura zasilania / temperatura powrotu / temperatura pomieszczenia) lub dla systemów niskotemperaturowych, 55/45/20°C. Różnica między tymi parametrami ma ogromne znaczenie dla rzeczywistej mocy grzewczej. Na przykład, grzejnik o wymiarach 60x60 cm może mieć moc 611 W w standardzie 75/65/20°C, ale już tylko 313 W w warunkach 55/45/20°C. To pokazuje, jak ważny jest dobór odpowiedniego grzejnika do konkretnego systemu grzewczego.

Specyfikacja Grzejników Płytowych 60x60 cm

Analizując konkretne modele grzejników, możemy lepiej zrozumieć ich parametry. Przykładem jest grzejnik Purmo Flex, model CVF11, o wymiarach 60x60 cm. Jest to profilowany grzejnik płytowy, co oznacza, że jego powierzchnia grzewcza jest zwiększona dzięki falistemu kształtowi płyt i obecności dodatkowych elementów konwekcyjnych (tzw. "żeber"). Taka konstrukcja pozwala na efektywniejsze oddawanie ciepła do otoczenia.

Dane techniczne dla Purmo Flex CVF11 600x600:

• Wymiary: Szerokość 60 cm, Wysokość 60 cm.
• Moc cieplna:
  • 611 W (przy parametrach 75/65/20°C)
  • 313 W (przy parametrach 55/45/20°C)
• Podłączenie: Dolne, środkowe z rozstawem 50 mm, co ułatwia montaż przyścienny. Dodatkowo posiada 4 boczne otwory przyłączeniowe (gwint wewnętrzny 1/2").
• Konstrukcja Flex: Umożliwia wybór strony montażu głowicy termostatycznej po prawej lub lewej stronie grzejnika, co zwiększa elastyczność instalacyjną.
• Materiał: Wysokiej jakości, głęboko tłoczona blacha ze stali niskowęglowej, walcowana na zimno zgodnie z normą PN EN 10130. Jest to standard branżowy zapewniający trwałość i odporność na korozję.
• Wykończenie: Standardowy kolor biały (RAL 9016), z możliwością zamówienia w innym kolorze za dopłatą. Powierzchnia jest zabezpieczona podwójnym malowaniem - podkładowym (kataforeza KTL II) i końcowym (napylanie elektrostatyczne), co zapewnia wysoką jakość i trwałość powłoki.
• Ciśnienie robocze: Maksymalne ciśnienie robocze wynosi 10 bar, a ciśnienie próbne 13 bar. Są to parametry typowe dla domowych instalacji centralnego ogrzewania.
• Temperatura robocza: Maksymalna temperatura robocza to 110°C, co zapewnia bezpieczeństwo pracy nawet w przypadku chwilowych przegrzewów systemu.
• Rozstaw pionowych kanałów wodnych: 33,3 mm.
• W zestawie: Zawieszenie ścienne, korek zaślepiający, odpowietrznik oraz wbudowana wkładka zaworowa z regulacją wstępną (M30 x 1,5). Głowicę termostatyczną oraz zestaw zaworowy należy zamówić oddzielnie, co pozwala na indywidualne dopasowanie tych elementów.

Rodzaje Grzejników Płytowych i Ich Zastosowanie

Rynek oferuje różnorodne typy grzejników płytowych, które można dopasować do specyficznych potrzeb i estetyki pomieszczenia.

Grzejniki Purmo Compact (Typ C):Są to stalowe grzejniki płytowe z bocznym podłączeniem do instalacji. Stanowią one idealne wyposażenie domowej instalacji grzewczej. Te pokojowe grzejniki polecane są jako urządzenia grzewcze montowane w sypialniach, pokojach dziennych, kuchniach. Montaż jest możliwy zarówno na ścianie jako grzejniki wiszące, opcjonalnie można uzyskać grzejniki stojące, montując je na podłodze na specjalnych stojakach. Pokojowe grzejniki Purmo posiadają powierzchnie boczne obudowane osłonami oraz powierzchnię górną przykrytą osłoną typu grill, która kieruje ciepłe powietrze ku górze, poprawiając cyrkulację. Dostępne są w szerokim zakresie typów i rozmiarów, dlatego łatwo dobrać grzejnik do pomieszczenia każdej wielkości. Grzejniki typu C wyposażone są w cztery boczne otwory przyłączeniowe w każdym narożniku grzejnika z gwintem wewnętrznym 1/2". Istnieje możliwość zamówienia wersji ocynkowanej dla montażu w pomieszczeniach o podwyższonej wilgotności, takich jak łazienki czy pralnie.

Specyfikacja grzejników płytowych Purmo Compact (C):

• Materiał: Wysokiej jakości głęboko tłoczna blacha ze stali niskowęglowej walcowanej na zimno wg PN-EN 10130.
• Grubość blachy: Zgodna z normą PN-EN 442.
• Rozstaw pionowych kanałów wodnych: 33,3 mm.
• Maksymalne ciśnienie robocze: 10 bar.
• Ciśnienie próbne: 13 bar (podczas produkcji), 12 bar (po zainstalowaniu).
• Maksymalna temperatura: 110°C.
• Kolor: Standardowy RAL 9016 biały, inne kolory dostępne na zamówienie.
• Malowanie: Podkładowe KTL II (kataforeza drugiej generacji) i końcowe napylanie elektrostatyczne.
• Produkcja: Zgodna z normami ISO 9001 (certyfikat FM 32533) oraz ISO 14001 (certyfikat EMS 75685), kontrolowana przez British Standards Institution.
• Akcesoria w komplecie: Zawieszenia, korek, odpowietrznik.
• Ilość konwektorów/płyt grzewczych: Zależy od typu grzejnika, np. typ C22 oznacza dwie płyty grzewcze i dwa zestawy konwektorów.
• Typ podłączenia: Boczny, gwint wewnętrzny 1/2".

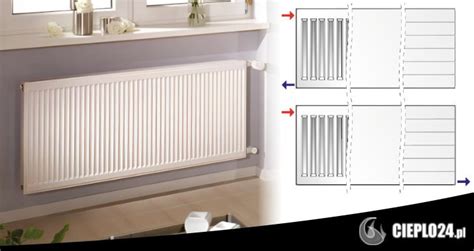

Możliwości podłączania grzejników Compact:Grzejniki Compact mogą być podłączane w sposób tradycyjny, obejmujący różne konfiguracje:

• A - Tradycyjne przyłączenie: Zwykle stosowane do przewodów ściennych, gdzie zasilanie i powrót podłączane są z boku grzejnika.
• B - Przyłączenie po przekątnej (diagonalne): Zwykle stosowane do długich grzejników (powyżej 1000 mm) w celu zapewnienia równomiernego nagrzewania całej powierzchni. Zasilanie podłączane jest z góry po jednej stronie, a powrót z dołu po stronie przeciwnej.
• C - Dwustronne przyłączenie od dołu: Jest to rozwiązanie stosowane w grzejnikach z podłączeniem dolnym, gdzie zasilanie i powrót podłączane są od spodu, często z wbudowaną wkładką zaworową umożliwiającą regulację.

Grzejniki Kermi Profil-V z Technologią therm-x2

Innym przykładem zaawansowanego technologicznie grzejnika jest Kermi Profil-V. Jest to profilowany grzejnik kompaktowy wykorzystujący unikalną technologię therm-x2. Wersja podstawowa posiada wysoki standard jakości Kermi, a technologia ta jest dostosowana do pracy z różnymi źródłami ciepła, zarówno olejowej, gazowej i ciepłowniczej instalacji centralnego ogrzewania, jak i z systemami zasilanymi energią słoneczną lub metodą tradycyjną.

Zalety grzejników Kermi Profil-V z technologią therm-x2:

• Unikalna technologia x2: Zapewnia optymalne wykorzystanie przepływu czynnika grzewczego, co przekłada się na wyższą efektywność i szybsze nagrzewanie pomieszczenia. Technologia ta polega na przepływie czynnika grzewczego najpierw przez przednią płytę grzewczą, a dopiero potem przez tylną, co znacząco redukuje straty ciepła i zwiększa moc grzewczą.
• Charakterystyczny profilowany wygląd: Estetyczne wykończenie, które dobrze komponuje się z nowoczesnymi wnętrzami.
• Dostosowane do pracy w systemie jedno- lub dwururowym: Elastyczność montażu w różnych typach instalacji grzewczych.
• Przyłącza dolne: Standardowo podłączenie z prawej strony (2 x GZ 3/4"), z możliwością zamówienia z lewej strony bez dopłaty. Podłączenie zasilania od wewnętrznej strony.
• Wyposażenie: Grzejnik jest wyposażony w zestaw montażowy, składający się z kołków rozporowych, uchwytów dystansowych oraz zacisków zabezpieczających przed przypadkowym zrzuceniem grzejnika z zawiesia. W zestawie znajdują się również wbudowany korek zaślepiający i odpowietrzający oraz wkładka termostatyczna.
• Kolor: Standardowy biały (RAL9016).

Dobór Grzejnika 60x60 cm do Konkretnego Pomieszczenia

Grzejnik o wymiarach 60x60 cm jest popularnym wyborem do mniejszych i średnich pomieszczeń, takich jak sypialnie, pokoje dziecięce, gabinety czy mniejsze łazienki. Jego moc, zależna od typu i parametrów pracy instalacji, musi być precyzyjnie dopasowana.

Przykładowo, w pokoju o powierzchni 10 m² i standardowej wysokości 2,6 m (co daje kubaturę 26 m³), przy założeniu dobrej izolacji budynku i temperatury pomieszczenia 20°C, zapotrzebowanie na moc grzewczą może wynosić około 50-70 W/m². Wówczas potrzebny grzejnik powinien mieć moc około 500-700 W. Grzejnik Purmo Flex o mocy 611 W (w warunkach 75/65/20°C) byłby odpowiedni, pod warunkiem że instalacja pracuje z takimi parametrami. Jeśli jednak system jest niskotemperaturowy (np. 55/45/20°C), jego moc spadnie do 313 W, co może być niewystarczające. W takim przypadku należałoby wybrać większy grzejnik lub grzejnik dwupłytowy z podwójnym konwektorem (np. typ C22 lub C33), który będzie w stanie dostarczyć wymaganą ilość ciepła.

W łazience, ze względu na potrzebę wyższej temperatury i często większą wilgotność, dobór mocy grzejnika jest jeszcze bardziej kluczowy. Grzejnik łazienkowy w rozmiarze 60x60 cm, pełniący funkcję ogrzewania i suszenia ręczników, powinien mieć moc dostosowaną do kubatury pomieszczenia oraz uwzględniającą jego dodatkową funkcję. Modele drabinkowe często oferują wyższą moc grzewczą w porównaniu do grzejników płytowych o tych samych wymiarach, ale grzejniki płytowe, zwłaszcza te z dodatkowymi konwektorami, również mogą spełnić te wymagania, pod warunkiem odpowiedniego dobrania typu i wielkości.

Podsumowując, dobór grzejnika o wymiarach 60x60 cm i odpowiedniej mocy grzewczej wymaga analizy wielu czynników: kubatury pomieszczenia, jego przeznaczenia, jakości izolacji budynku, parametrów pracy instalacji grzewczej oraz indywidualnych preferencji dotyczących temperatury. Precyzyjne obliczenia, uwzględniające współczynniki korygujące i specyfikę systemu, są kluczowe dla zapewnienia komfortu cieplnego i efektywności energetycznej przez lata.
