Oznaczenie gwintu wewnętrznego rura 1 cal: Klucz do prawidłowych połączeń

W świecie połączeń gwintowanych, gdzie precyzja jest kluczowa, zrozumienie oznaczeń gwintów wewnętrznych, szczególnie tych o rozmiarze 1 cala, staje się niezbędne. Różnorodność norm i sposobów ich identyfikacji może prowadzić do nieporozumień, utrudniając montaż i potencjalnie prowadząc do nieszczelności lub uszkodzeń. Niniejszy artykuł ma na celu rozwianie wątpliwości, przybliżając najczęściej spotykane rodzaje gwintów rurowych, sposoby ich pomiaru oraz interpretacji oznaczeń, ze szczególnym uwzględnieniem gwintu wewnętrznego rury 1 cal.

Fundamenty gwintowania: Czym jest gwint i dlaczego jest ważny?

Gwint to występ lub nacięcie wykonane na powierzchni stożkowej lub walcowej, stanowiące kluczowy element połączeń rozłącznych. Jego konstrukcja umożliwia nie tylko trwałe łączenie elementów, ale także ich precyzyjną regulację położenia względem siebie. Mechanizm śruby, wykorzystujący gwint, pozwala na zwielokrotnienie przyłożonej siły, przekształcając ruch obrotowy w ruch wzdłużny o znacznie większej mocy, niczym mechanizm równi pochyłej. Połączenia gwintowe, choć rozłączne, wymagają zastosowania odpowiednich elementów, takich jak śruby, wkręty, nakrętki, a często także podkładki czy zawleczki, aby zapewnić wysoką siłę dociskową, gwarantującą trwałość, bezpieczeństwo i możliwość demontażu.

Systemy miar w gwintowaniu: Metryczny kontra calowy

Podstawowy podział gwintów opiera się na systemie miar, w jakim zostały zaprojektowane. W Polsce i Europie dominują gwinty metryczne, których kąt zarysu wynosi 60 stopni, a wymiar skoku podawany jest w milimetrach. Oznaczane są literą "M", na przykład M8, M10x1,5, gdzie pierwsza wartość to średnica nominalna, a druga (jeśli występuje) to skok gwintu w milimetrach.

Z drugiej strony, gwinty calowe, zwane również brytyjskimi, opierają się na jednostce cala, odpowiadającej 25,4 mm. W ich przypadku kąt zarysu może wynosić 60 lub 55 stopni, a skok gwintu jest określany liczbą zwojów na cal. Gwinty calowe są niezwykle powszechne w hydraulice siłowej, pneumatyce, motoryzacji i przemyśle maszynowym, a ich znajomość jest kluczowa dla prawidłowego doboru komponentów. Wśród najpopularniejszych rozmiarów gwintów calowych można wymienić: 1/8”, 1/4”, 3/8”, 1/2”, 3/4” oraz 1”.

Gwinty rurowe: Specyfika połączeń hydraulicznych i pneumatycznych

Szczególną grupę stanowią gwinty rurowe, zaprojektowane do łączenia elementów systemów hydraulicznych i pneumatycznych. Dzielą się one na dwa główne typy, zdefiniowane przez normy ISO 228 i EN 10226, różniące się sposobem uzyskiwania szczelności.

Gwinty zgodne z normą ISO 228 (oznaczenie G), znane również jako BSPP (British Standard Pipe Parallel), to gwinty rurowe walcowe. Ich połączenie nie zapewnia samoistnej szczelności w obrębie gwintu, dlatego wymaga zastosowania dodatkowych elementów uszczelniających, takich jak płaskie uszczelki montowane na dnie gwintu wewnętrznego. Warto podkreślić, że norma ISO 228 nie określa wymiaru wewnętrznego rury, na której wykonuje się gwint zewnętrzny; ten może być różny w zależności od wymagań ciśnieniowych i materiałowych.

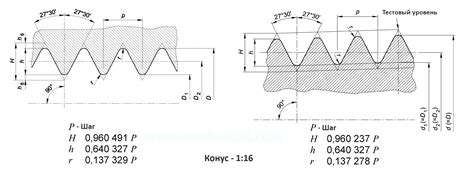

Z kolei gwinty zgodne z normą EN 10226 (oznaczenie R dla gwintu zewnętrznego, Rp dla gwintu wewnętrznego walcowego, Rc dla gwintu wewnętrznego stożkowego), to połączenia, w których szczelność uzyskiwana jest właśnie w obrębie samego gwintu. Norma ta rozróżnia gwinty zewnętrzne stożkowe (R) i wewnętrzne walcowe (Rp) lub stożkowe (Rc). Różnice w formowaniu gwintów, opisane w szczegółowych tabelach i schematach technicznych, pozwalają na osiągnięcie szczelności poprzez precyzyjne dopasowanie stożkowych powierzchni. Gwinty te są szczególnie rekomendowane do przesyłu mediów gazowych.

Warto zaznaczyć, że choć normy ISO 228 i EN 10226 różnią się sposobem uszczelniania, są one w pewnym stopniu kompatybilne pod względem wymiarów nominalnych, co pozwala na łączenie elementów w określonych warunkach.

Identyfikacja gwintu wewnętrznego rura 1 cal: Kluczowe parametry i pomiar

Określenie gwintu wewnętrznego rury o rozmiarze 1 cala wymaga zrozumienia kilku kluczowych parametrów i zastosowania odpowiednich narzędzi.

1. Oznaczenie:

• Gwint rurowy walcowy (ISO 228): Oznaczany jako G 1". Litera "G" symbolizuje gwint walcowy, a "1"" odnosi się do nominalnej średnicy rury.
• Gwint rurowy stożkowy (EN 10226): Oznaczany jako R 1" (gwint zewnętrzny) lub Rp 1" (gwint wewnętrzny walcowy) albo Rc 1" (gwint wewnętrzny stożkowy). W tym przypadku litera przed "1"" wskazuje na typ gwintu (stożkowy lub walcowy) i jego typ (zewnętrzny/wewnętrzny).

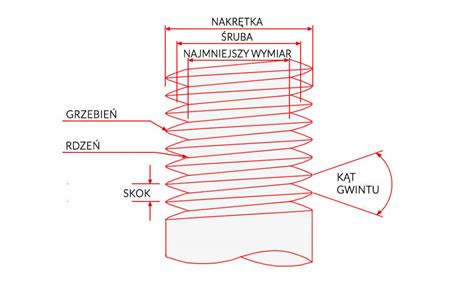

2. Pomiar:Do dokładnego pomiaru gwintu wewnętrznego niezbędna jest suwmiarka. Pomiar należy przeprowadzić na średnicy wewnętrznej otworu, w którym znajduje się gwint. W przypadku gwintu 1 cala zgodnego z normą ISO 228, średnica wewnętrzna gwintu (oznaczana jako D1 w tabelach) wynosi około 30,30 mm. Należy pamiętać, że pomiar ten może być nieprecyzyjny ze względu na kształt zwojów, dlatego kluczowe jest porównanie uzyskanej wartości z danymi zawartymi w normach lub specjalistycznych tabelach.

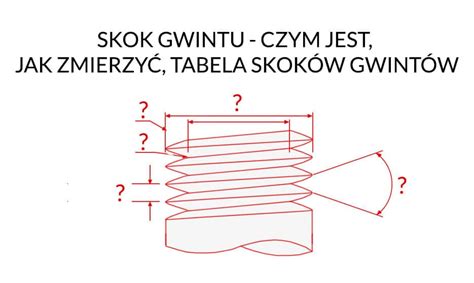

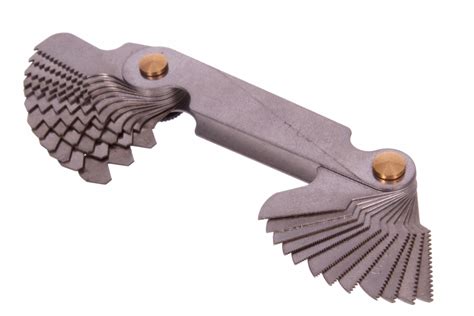

3. Podziałka i liczba zwojów:Kolejnym ważnym parametrem jest podziałka gwintu (P), która określa odległość między kolejnymi zwojami. W przypadku gwintów rurowych 1 calowych, liczba zwojów na cal jest zazwyczaj stała dla danej normy, ale może się różnić między normami ISO 228 a EN 10226. Dla gwintu G 1" (ISO 228), typowa liczba zwojów na cal wynosi 11.

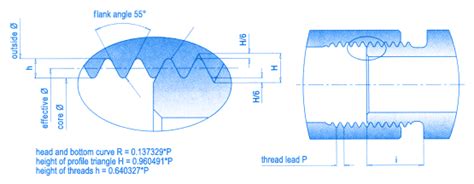

4. Kształt zarysu gwintu:Zgodnie z normą ISO 228, zarys gwintu oparty jest na trójkącie o kącie 55°. Wysokość tego trójkąta (H) jest ściśle powiązana z podziałką (P), gdzie H = 0,96049 * P. Wierzchołki gwintu mogą być ścięte, ale w granicach tolerancji określonych przez normę.

Różnice między ISO 228 a EN 10226 - Klucz do szczelności

Główna różnica między tymi dwiema normami leży w sposobie uzyskiwania szczelności połączenia.

• ISO 228: Gwinty walcowe, gdzie szczelność nie jest osiągana na gwincie. Wymaga dodatkowych uszczelnień (np. uszczelki płaskiej na dnie gwintu wewnętrznego, co jest zalecane do mediów płynnych). Nieprawidłowe wykonanie czoła gwintu zewnętrznego lub niewłaściwa długość gwintu mogą prowadzić do uszkodzenia uszczelki lub utraty szczelności. Połączenia te nie są zalecane do przesyłu mediów gazowych ze względu na potencjalną zawodność uszczelnienia w gwincie wewnętrznym.
• EN 10226: Gwinty stożkowe (zewnętrzne R) i wewnętrzne (Rp, Rc), gdzie szczelność jest uzyskiwana w obrębie samego gwintu poprzez precyzyjne dopasowanie stożkowych powierzchni. Takie rozwiązanie zapewnia najlepsze parametry przy tworzeniu szczelnych połączeń przy przesyle gazu, dzięki uzyskiwaniu największej powierzchni doszczelniającej.

Praktyczne aspekty doboru i montażu

Podczas doboru elementów złącznych z gwintem wewnętrznym 1 cal, należy zwrócić uwagę na następujące kwestie:

• Kompatybilność norm: Upewnij się, że łączone elementy spełniają tę samą normę (ISO 228 lub EN 10226). Chociaż oznaczenia nominalne rozmiarów mogą być zbieżne, niezgodność norm może skutkować brakiem szczelności.
• Pomiar i identyfikacja: Zawsze dokonuj dokładnych pomiarów i porównuj je z danymi w tabelach wymiarów. Pamiętaj, że nazwa gwintu (np. "1 cal") nie zawsze odpowiada bezpośrednio jego średnicy zewnętrznej.
• Uszczelnienie: W przypadku gwintów ISO 228, zwróć uwagę na rodzaj i stan uszczelki. W przypadku gwintów EN 10226, upewnij się, że połączenie jest prawidłowo dokręcone, aby zapewnić pełne doszczelnienie.
• Zastosowanie: Wybór między gwintami ISO 228 a EN 10226 powinien być podyktowany rodzajem przesyłanego medium (płyn lub gaz), wymaganiami dotyczącymi ciśnienia i szczelności.

Zrozumienie tych zasad pozwoli na uniknięcie błędów montażowych i zapewni niezawodność połączeń gwintowanych we wszelkiego rodzaju instalacjach i urządzeniach.
