Korozja i Ochrona Niezabetonowanego Zbrojenia: Klucz do Trwałości Konstrukcji Żelbetowych

Wstęp: Stal w Betonie - Naturalna Ochrona i Jej Ograniczenia

Konstrukcje żelbetowe, powszechnie stosowane w budownictwie, opierają swoją wytrzymałość na synergii dwóch materiałów: betonu i stali zbrojeniowej. Stal, dzięki swojej wysokiej wytrzymałości na rozciąganie, doskonale uzupełnia beton, który jest mocny w ściskaniu. Stal w betonie jest naturalnie chroniona przez wysokie pH środowiska betonowego, które zazwyczaj wynosi 12-13,5. Ta alkaliczność tworzy na powierzchni prętów zbrojeniowych tzw. warstwę pasywną, która stanowi skuteczną barierę ochronną przed korozją. Jednakże, zastosowanie odpowiedniej grubości otuliny, jakości betonu oraz ograniczenie szerokości rys nie daje całkowitej ochrony zbrojenia przed korozją. Zjawisko to, choć często bagatelizowane, stanowi jedno z największych wyzwań inżynieryjnych w kontekście trwałości i bezpieczeństwa budowli. Korozja zbrojenia prowadzi do szeregu negatywnych konsekwencji, od estetycznych defektów po znaczące osłabienie nośności konstrukcji, a w skrajnych przypadkach nawet do katastrofy budowlanej. Dlatego zrozumienie mechanizmów korozji i zastosowanie odpowiednich metod ochrony jest kluczowe dla zapewnienia długowieczności i bezpieczeństwa konstrukcji żelbetowych.

Pasywacja i Karbonatyzacja: Naturalna Tarcza Betonu

Świeży beton, dzięki swojej wysokiej alkaliczności (pH=12÷13,5), zapewnia naturalną ochronę stali zbrojeniowej poprzez tworzenie na jej powierzchni warstwy pasywnej. Wodorotlenek wapniowy (Ca(OH)₂) obecny w betonie jest kluczowym składnikiem tego procesu. Stal w betonie jest pokryta warstwą pasywną i szybkość korozji jest nieznaczna. Ten stan, nazywany pasywacją stali, utrzymuje się dopóki środowisko betonowe pozostaje zasadowe i wolne od agresywnych czynników.

Jednakże, z czasem beton ulega procesowi karbonatyzacji. Jest to proces zobojętniania roztworu w porach betonu, w którym obecny w powietrzu dwutlenek węgla (CO₂) reaguje z wodorotlenkiem wapniowym (Ca(OH)₂). Reakcja ta prowadzi do powstania węglanu wapnia (CaCO₃) i wody. W wyniku tej reakcji, w warstwach zewnętrznych betonu spada pH do wartości obojętnej (ok. 7). Wodorotlenek wapniowy, który przereagował, przestaje pełnić swoją rolę ochronną. Proces ten jest stosunkowo powolny, zazwyczaj postępując o około 0,5-1 mm rocznie, ale może zostać przyspieszony w obszarach, gdzie warstwa zbrojąca jest bardziej odsłonięta lub beton jest stale zawilgocony.

Karbonatyzacja prowadzi do stopniowego zaniku zasadowego środowiska w betonie, co z kolei powoduje zanik ochronnej warstwy pasywnej na stali zbrojeniowej. W pełni hydratyzowany cement, stanowiący do 23% masy zarobowej, zawiera w sobie związki, które w obecności wilgoci i dwutlenku węgla ulegają przemianom.

Inicjacja Korozji: Triada Zagrożeń

Gdy do zbrojenia docierają czynniki zewnętrzne, proces korozji nabiera tempa. Kluczową zasadą jest, że korozję przyspiesza triada: woda + tlen/chlorki + dostęp do stali.

Woda i Tlen: Podstawowe Elementy Korozyjne

Wilgoć odgrywa fundamentalną rolę w procesach korozyjnych. Beton nasiąknięty wodą jest bardziej podatny na uszkodzenia chemiczne, ponieważ ułatwia to wnikanie dwutlenku węgla i chlorków. Ponadto, woda jest niezbędna do przebiegu reakcji elektrochemicznych, które leżą u podstaw korozji. W obecności wody i tlenu, na powierzchni stali mogą tworzyć się lokalne ogniwa korozyjne.

Zmiany stopnia zawilgocenia betonu, a także cykliczne zmiany temperatury, szczególnie przechodzenie przez punkt "0 stopni Celsjusza" (zamrażanie i rozmrażanie), również mają negatywny wpływ na konstrukcje żelbetowe. Gromadząca się w betonie woda, podczas zamarzania, może doprowadzić do jego osłabienia, rozwarstwienia i łuszczenia.

Jony Chlorkowe: Agresywna Substancja

Jony chlorkowe (Cl⁻) stanowią jedno z najgroźniejszych zagrożeń dla zbrojenia. Mogą one pochodzić z różnych źródeł, takich jak sole stosowane do odladzania dróg, woda morska, czy zanieczyszczenia powietrza. Chlorki mają zdolność do miejscowego niszczenia warstwy pasywnej na stali, nawet w obecności zasadowego środowiska betonowego. Powodują one tzw. korozję wżerową, która jest szczególnie destrukcyjna.

W strefach ekstremalnych, takich jak środowiska o wysokim stężeniu chlorków (np. w pobliżu morza, na mostach drogowych), w strefie rozbryzgów, na krawędziach płyt mostowych, w basenach czy oczyszczalniach ścieków, ryzyko korozji zbrojenia jest znacznie podwyższone.

Etapy Korozji Zbrojenia

Proces korozji zbrojenia można podzielić na trzy główne etapy:

Etap I: Pasywacja i Wnikające Czynniki Korozyjne

Stal w betonie jest pokryta warstwą pasywną, a szybkość korozji jest znikoma. W niezabezpieczoną warstwę betonu wnikają czynniki korozyjne, takie jak CO₂ i jony chlorkowe. Na tym etapie stężenie czynników korozyjnych przy powierzchni stali nie przekracza wartości krytycznych. Ciecz porowa betonu charakteryzuje się wysoką alkalicznością (pH=12÷13,5), a rozpuszczone w niej związki alkaiczne dodatkowo wspierają pasywację stali.

Etap II: Zanik Pasywacji i Początkowe Uszkodzenia

Następuje przekroczenie krytycznego stężenia czynników korozyjnych, co prowadzi do zaniku warstwy pasywnej. Czynniki korozyjne wnikają swobodnie w warstwę betonu, powodując pierwsze uszkodzenia w postaci punktowych lub pasmowych ognisk rdzy oraz pękania powierzchni. Stopień uszkodzenia jest zależny od ilości czynników korozyjnych w atmosferze. W tym etapie, w wyniku reakcji z CO₂, ciecz porowa zostaje uszczelniona przez produkty karbonatyzacji.

Etap III: Rozległa Korozja i Zagrożenie dla Konstrukcji

Stal w konstrukcji żelbetu jest całkowicie odsłonięta lub jej ochrona jest znikoma. Ogniska rdzy powodują rozepchnięcie i odpadanie kawałków betonu (tzw. łuszczenie betonu). Czynniki korozyjne znacząco przyspieszają korozję stali, prowadząc do powstawania głębokich wżerów. Trzeci etap stanowi poważne zagrożenie dla stabilności konstrukcji i stwarza znaczne niebezpieczeństwo dla użytkowników. Korozja zbrojenia powoduje wzrost objętości produktów korozji, co generuje naprężenia rozrywające w betonie.

Czynniki Degradujące Beton i Zbrojenie

Konstrukcje żelbetowe ulegają korozji zarówno w zakresie uszkodzeń samego betonu, jak i korozji zbrojenia. Degradacja betonu może być spowodowana przez różnorodne agresywne oddziaływania:

Oddziaływania Chemiczne

• Korozja alkaliczna kruszywa: Reakcja między alkaliami zawartymi w cemencie a niektórymi rodzajami kruszywa, prowadząca do pęcznienia i powstawania rys.
• Wykwity i ługowanie: Wymiana jonowa między betonem a środowiskiem, prowadząca do powstawania nalotów na powierzchni i wymywania spoiwa.
• Agresja kwasów i siarczanów: Bezpośrednie niszczenie struktury betonu przez substancje o odczynie kwaśnym lub sole siarczanowe.

Oddziaływania Fizyczne i Mechaniczne

• Uderzenia i przeciążenia: Powodujące pękanie i kruszenie betonu.
• Wibracje i ruch: Mogące prowadzić do zmęczenia materiału i powstawania mikropęknięć.
• Zmiany temperatury: Cykliczne zamarzanie i rozmrażanie wody w porach betonu prowadzi do jego rozsadzania.
• Trzęsienia ziemi i wybuchy: Powodujące gwałtowne obciążenia i uszkodzenia konstrukcji.

Metody Ochrony Niezabetonowanego Zbrojenia i Betonu

Podstawową metodą zapobiegania korozji jest prawidłowy projekt i wykonanie konstrukcji żelbetowych, tak aby w przewidywanym czasie użytkowania zabezpieczyć konstrukcję przed wnikaniem cieczy i gazów, utrzymywać odpowiednią wilgotność betonu i zapewnić jego odporność na oddziaływania fizyczne i mechaniczne. W przypadku zaobserwowania uszkodzenia, konstrukcje należy naprawić.

Ochrona Materiałowo-Strukturalna

Zalicza się do niej dobór odpowiedniego składu betonu, w tym zawartości belitu dla budowli hydrotechnicznych, oraz stosowanie betonu wodoszczelnego. Ocena głębokości penetracji wody pod ciśnieniem, zgodnie z normą PN-EN 12390-8, pozwala na określenie wodoszczelności betonu. Beton o podwyższonej szczelności nie zastępuje jednak zabezpieczenia powierzchniowego elementów zanurzonych w gruncie.

Ochrona Powierzchniowa

Polega na zabezpieczeniu zewnętrznej warstwy betonu przed agresywnymi czynnikami środowiskowymi. Wyróżniamy kilka rodzajów ochrony powierzchniowej:

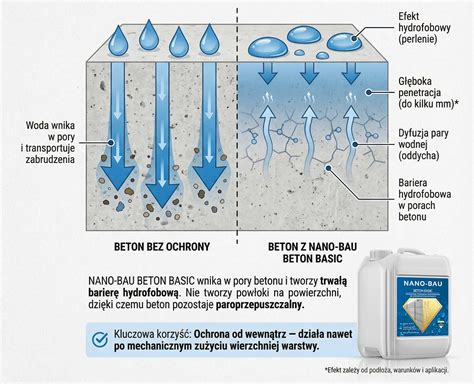

1. Impregnacja Hydrofobizująca (H)

Preparaty hydrofobowe wnikają w przypowierzchniową warstwę betonu i adsorbuje się na powierzchniach porów i kapilar, nadając mu właściwości hydrofobowe. Nie tworzy ona powłoki o skończonej grubości, a wygląd powierzchni pozostaje zazwyczaj bez zmian. Impregnacja hydrofobizująca ogranicza wnikanie wody, spowalnia wysychanie, ogranicza reakcję alkaliów z kruszywem, chroni przed zamarzaniem i rozmarzaniem oraz przed wnikaniem jonów chlorkowych. Jest to rozwiązanie szczególnie polecane dla betonu architektonicznego.

Ważna uwaga: Zastosowanie systemu hydrofobowego może spowodować negatywny skutek w postaci przyspieszonej karbonatyzacji, co jest niekorzystne dla konstrukcji żelbetowych.

2. Impregnacja Żywiczna (I)

Polega na powlekaniu powierzchni betonu preparatami opartymi na żywicach syntetycznych (epoksydowych, poliuretanowych, akrylowych). Preparaty te, dzięki niskiej lepkości, wnikają w kapilary betonowe, tworząc na ich powierzchniach warstewkę, która utrudnia wnikanie wody i substancji agresywnych. Zwiększa odporność powierzchni na ścieranie i uderzenia. Stosuje się ją do zabezpieczania przed jonami chlorkowymi i wodą niewywierającą parcia.

3. Powłoki Ochronne (C)

Polega na wytworzeniu na powierzchni betonu ciągłej warstewki izolacyjnej, oddzielającej beton od środowiska. Stosuje się różnego rodzaju powłoki lakierowe i izolacje, o grubości od 0,1 mm do kilku milimetrów. Warunki prawidłowej ochrony to dobra przyczepność do podłoża i ciągłość warstwy. Beton powinien być oczyszczony ze wszelkich zabrudzeń i suchy. Powłoki zwiększają odporność na agresywne środowiska chemiczne i uszkodzenia mechaniczne. Do zabezpieczeń powłokowych zalicza się również mineralne wyprawy ochronne.

4. Inhibitorem Korozji

Inhibitory korozji to substancje, które dodawane do mieszanki betonowej lub aplikowane bezpośrednio na powierzchnię otuliny, tworzą warstwę ochronną na powierzchni zbrojenia, spowalniając procesy korozyjne. Działają poprzez pasywację powierzchni metalu lub tworzenie bariery fizycznej. Impregnacja otuliny betonowej inhibitorem korozji zwiększa żywotność i trwałość konstrukcji, zapewnia odpowiedni poziom pH i chroni przed zanieczyszczeniami biologicznymi. Są one szczególnie ważne w konstrukcjach narażonych na wilgoć i wodę morską.

5. Krzemianowanie, Fluatowanie, Neutralizacja Kwasami

Metody te polegają na naniesieniu na powierzchnię betonu preparatów reagujących ze składnikami zaczynu cementowego, tworząc nierozpuszczalne związki chemiczne.

Ochrona Materiałowo-Strukturalna w Środowiskach Agresywnych

W środowiskach o silnej agresji chemicznej zaleca się zastosowanie ochrony materiałowo-strukturalnej, często poprzedzonej zabiegiem wgłębnego uszczelnienia porów i kapilar. Izolacje chemoodporne wykonuje się z żywic syntetycznych, kompozytów żywiczno-bitumicznych, mas bitumicznych lub folii z tworzyw sztucznych. W zależności od narażeń mechanicznych, izolacje te mogą wymagać dodatkowej ochrony, np. w postaci wykładzin z płytek mocowanych chemoodpornymi kitami.

Zabezpieczenie Wystającego Zbrojenia

Niezabetonowane zbrojenie, wystające poza obręb betonu, stanowi poważne zagrożenie dla bezpieczeństwa. Jest ono podatne na korozję, a jego ostre krawędzie mogą powodować urazy mechaniczne. Zabezpieczenie wystającego zbrojenia jest kluczowe z kilku powodów:

• Ochrona przed urazami: Zapobieganie skaleczeniom, przebiciom i poważniejszym wypadkom.
• Zapobieganie korozji: Ochrona stali przed wilgocią, tlenem i agresywnymi substancjami.
• Utrzymanie właściwości betonu: Korodujące zbrojenie osłabia przyczepność betonu.
• Zgodność z przepisami BHP: Obowiązek zabezpieczania niebezpiecznych elementów na budowie.

Metody Zabezpieczenia Wystającego Zbrojenia

• Zaślepki ochronne: Proste i powszechne rozwiązanie nakładane na końce prętów.
• Osłony ochronne: Stosowane w miejscach o intensywnym ruchu, wykonane z tworzywa sztucznego lub gumy.
• Zaginanie prętów: Jeśli pozwala na to projekt konstrukcyjny.
• Owijanie materiałami ochronnymi: Stosowanie pianki poliuretanowej lub specjalnych mat.
• Powłoki antykorozyjne: Innowacyjne rozwiązania, takie jak MAXRITE PASSIVE, które tworzą fizyczną barierę i pasywują powierzchnię stali.

Wybór Odpowiedniej Ochrony - Rola Projektanta

Decyzja o zastosowaniu konkretnych środków ochrony betonu przed korozją spoczywa na projektancie. Analiza warunków środowiskowych, agresywności korozyjnej środowiska gruntowo-wodnego oraz specyfiki konstrukcji pozwala na dobór optymalnych rozwiązań. Zaleca się, aby w każdym przypadku stosować przynajmniej lekkie izolacje powierzchniowe. W środowiskach o silnej agresji chemicznej (np. XA2) konieczne jest zastosowanie ochrony powierzchniowej o większej skuteczności, takiej jak izolacje typu średniego lub ciężkiego.

Podsumowanie: Inwestycja w Trwałość

Korozja zbrojenia w konstrukcjach żelbetowych stanowi poważny problem inżynieryjny, prowadzący do degradacji materiału, osłabienia konstrukcji i znaczących kosztów napraw. Zrozumienie mechanizmów korozji, świadomość zagrożeń oraz stosowanie odpowiednich metod ochrony, zarówno materiałowo-strukturalnej, jak i powierzchniowej, są kluczowe dla zapewnienia trwałości i bezpieczeństwa budowli. Inwestycja w wysokiej jakości materiały, prawidłowy projekt i staranne wykonanie, w tym zastosowanie nowoczesnych systemów ochrony, to inwestycja w długowieczność i bezpieczeństwo realizowanych projektów.
