Młot udarowo-obrotowy SDS przeskakuje: Analiza przyczyn i rozwiązań

Wiertarki udarowe SDS, ze względu na swoją wszechstronność i efektywność, stanowią nieodzowne narzędzie w arsenale zarówno profesjonalistów, jak i majsterkowiczów. Kiedy jednak taki sprzęt zaczyna wykazywać niepokojące objawy, takie jak przeskakiwanie przy pracy, może to prowadzić do frustracji i spowolnienia postępów. Niniejszy artykuł zgłębia potencjalne przyczyny tego problemu, opierając się na analizie konkretnych przypadków i ogólnej wiedzy technicznej, aby pomóc użytkownikom zrozumieć i rozwiązać te usterki.

Wstępna analiza problemu: Co się dzieje, gdy młot udarowy zaczyna szwankować?

Regularnie do serwisów trafia wiele różnorodnych elektronarzędzi. Większość z nich stanowi grupa, której żywotność staramy się maksymalnie przedłużyć, szczególnie na prośbę przyzwyczajonych do swoich maszyn klientów. Nic w tym dziwnego, ponieważ sprzęt, którego działanie dobrze znamy i który doskonale leży nam w dłoni, w wielu zastosowaniach praktycznych pozwala nam osiągnąć zamierzone efekty i jest niczym trzecia ręka, bez której trudno się obejść.

W natłoku spraw i bieżących napraw wychodzących spod ręki Ekspertów Serwisu Domitech Bydgoszcz natrafiono na niecodzienny, ale i wymagający przypadek - młot udarowo-obrotowy Makita HR4501C. Z dużym zaangażowaniem i niekrytą ciekawością Serwisowi Specjaliści dokonali pierwszofazowej weryfikacji usterki - zbyt krótkie szczotki. Problem zdawał się być błahy i łatwy w rozwiązaniu, jednakże skrupulatność Serwisu pozwoliła odkryć jeszcze kilka kryjących się pod zużytą obudową awarii. Poza elektroniką, sygnalizującą zbyt krótkie szczotki, wstępne testy wykazały, że młot ma bardzo słaby udar. Co w konsekwencji oznacza ten wyrok? Nic strasznego - należy najpierw rozebrać urządzenie, następnie sprawdzić tłoki, użyć smaru i sprawdzić kompresję.

Przełącznik funkcji: Klucz do prawidłowej pracy narzędzia

Kolejną awarią, która spędzała sen z powiek naszemu klientowi, był uszkodzony przełącznik funkcji. W jego pozornie małym rozmiarze i nieznaczącej funkcji kryje się cała siła - bez możliwości przełączania na odpowiedni tryb pracy żadna z czynności nie jest możliwa.

1. Język spustowy przełącznika: Zanim podłączysz urządzenie do sieci, sprawdź, czy spust włącznika działa poprawnie i wraca do pozycji „OFF” tuż po zwolnieniu; przełącznik jest sprawny, gdy narzędzie przestawiono w tryby pracy.
2. Przełącznik suwakowy: Działa, gdy narzędzie jest w trybie udaru. Należy pamiętać, że podczas korzystania z narzędzia przełącznik suwakowy jest dostępny przez długi czas w trybie udaru.
3. Zmiana prędkości: Liczbę obrotów oraz udarów/min można zmieniać z wykorzystaniem pokrętła regulacyjnego (prędkość 1-5). Zapamiętaj, że w przypadku gdy młot udarowo-obrotowy będzie używany przez długi czas na małych prędkościach, dojdzie do przeciążenia silnika, a w konsekwencji - awarii całego urządzenia.
4. Wybór trybu pracy: Aby uniknąć szybszej eksploatacji mechanizmu zmiany trybu pracy, jego dźwignia musi być ustawiona dokładnie na jednej z dostępnych pozycji.
5. Ogranicznik momentu obrotowego: Gdy zadziała, natychmiast wyłącz urządzenie.

Autopsja narzędziowa: Szczegółowa analiza elementów i poziomu awaryjności

Aby w sposób szczegółowy dowiedzieć się o wewnętrznych problemach młota udarowo-obrotowego Makita HR4501C, niezbędne było rozmontowanie go na części pierwsze. To, co rzuciło się od razu w oczy, to zużyty zębnik wirnika. Jako że nie jest on wymienny, bo stanowi element składowy całego wirnika, niezbędna była wymiana elementu w całości.

Zużyte szczotki i wymiana oringów tłoków

Odrębną sprawą, która staje się być nieodłącznym elementem większości usterek i tym samym jedną z najbardziej popularnych awarii serwisowych, jest kwestia szczotek. W naszym przypadku okazały się one zbyt krótkie, co zasadniczo podpowiada nam, że są one zużyte. Najbardziej dociekliwym podpowiadamy, że wystarczy kontrolować sygnalizację elektroniki w naszym modelu Makity. To ona w bezpośredni sposób informuje, że niezbędna jest wymiana szczotek. Do tego dochodzą jeszcze nowe oringi tłoków. Tutaj ważne jest rozróżnienie dwóch rodzajów tłoków: na korbowodzie i pływającego. Są one odpowiedzialne za wspomnianą wcześniej kompresję w cylindrze.

Wytarty zabierak i nadmierny luz na łożysku mimośrodu

Kolejne etapy serwisowej diagnostyki wykazały, że zabierak jest zdecydowanie nadmiernie wytarty. Podobnie sytuacja ma się z łożyskiem mimośrodu - w tym przypadku również występuje duży luz, jednakże należy pamiętać, że w warunkach prawidłowych nie powinien on w ogóle występować.

Problemy z uchwytem SDS: Kiedy wiertło wypada lub nie jest trzymane

Częstym problemem zgłaszanym przez użytkowników jest sytuacja, gdy uchwyt SDS nie trzyma wiertła, co prowadzi do jego wypadania. W odpowiedziach na takie problemy sugerowane są różne przyczyny, takie jak zużycie kulki blokującej (element 134) oraz podkładki (element 133). Użytkownicy zalecają sprawdzenie tych elementów pod kątem zużycia, a także czyszczenie uchwytu z nagaru. W przypadku dalszych problemów, wskazują na możliwość wymiany lufy (element 114) lub użycie nowych wierteł.

Rozbieranie i czyszczenie uchwytu SDS

Wiertarka zaczyna szwankować? Potrzebujesz wymienić uchwyt SDS? Naprawa uchwytu SDS nie musi być wcale trudna. Wystarczy doza cierpliwości i zapał. Jak rozebrać uchwyt SDS? Tego dowiesz się w tym poradniku. Przed rozebraniem wiertarki i zabraniem się za jej naprawę, należy najpierw zastanowić się, jak ona jest złożona. Każdy uchwyt jest w jakiś sposób zakręcony na śrubę i cały uchwyt na gwint. Teraz należy się zastanowić, co po kolei trzeba wykonać, aby swobodnie zdjąć uchwyt.

Demontaż główki wiertarki

Odkręć śrubę, którą widzisz wewnątrz, przeważnie stosuje się do tego zwykły krzyżak. Musisz jednak pamiętać, że odkręca się ją w kierunku przeciwnym niż zwykłą śrubę (tak jak w normalnym przypadku zakręcałoby się). Do odkręcenia samego futerka użyj najlepiej imbusa. Włóż do uchwytu imbusa i tutaj kierunek odkręcania powinien być zgodny ze sztuką. Główka wiertarki jest już zdjęta.

Zablokowany uchwyt samozaciskowy

Zablokowany uchwyt samozaciskowy wiertarki nie oznacza, że nie można jej naprawić. Najpierw powinieneś sprawdzić, czy nie dostały się do niego jakieś zanieczyszczenia, bowiem bardzo często zdarza się, że wiórki czy opiłki, które dostają się do środka, powodują, że zacina nam się główka wiertarki. Jeżeli po przeczyszczeniu nadal jest problem, należy szukać dalej. Mogło tak się zdarzyć, że nastąpiło pęknięcie jednego z zacisków (szczęki) lub jest uszkodzony wewnętrzny gwint prowadzący zaciski. Żeby to sprawdzić, powinno się odkręcić dolną mocującą tuleję. Wtedy wykręcasz szczęki i wyjmujesz śrubę, która je wsuwa. Śruba ta ma w swojej główce trzy wyżłobienia w kształcie litery L z ząbkiem, który to mocuje szczękę. W przypadku, gdy ten ząbek będzie urwany, należy wymienić taką śrubę. Należy zadać sobie pytanie, co mogło się stać po maksymalnym otwarciu szczęk, ponieważ czasem w skrajnym położeniu szczęka mogła wyjść z zazębienia spirali. Niekiedy wystarczy tylko popukać w uchwyt i wskoczy ona na swoje miejsce.

Wymiana głowicy w starszych wiertarkach

W przypadku starszych wiertarek, takich jak Celma, zdjęcie uchwytu może być wykonalne na pierwszy rzut oka. Jest to jednak mylące stwierdzenie. Jak zdjąć uchwyt z wiertarki Celma? Wystarczy wziąć gumowy młotek i zbić skrócony stożek. Wymiana głowicy w wiertarce to nic innego, jak wymiana części zwanej futerkiem. Do tej czynności przyda się imbus.

Zakleszczona końcówka wiertła SDS

Najprawdopodobniej zakleszczyła się pęknięta końcówka uchwytu SDS wiertła. Można zdemontować cały uchwyt i spróbować dosięgnąć ośkę od tyłu, próbując ją stamtąd wybić lub bardziej chałupniczą metodą - ułożyć ten odprysk tak, aby jego położenie pokrywało się dokładnie z prowadzeniem, a później próbować wybijać go stosując podkładkę z twardego materiału (lecz takiego, który nie spowoduje jeszcze większych uszkodzeń), np. książka z twardą okładką czy kawałek drewna. Zanieczyszczenie powinno przemieścić się do wgłębień po kulkach, wtedy należy je już tylko wypchnąć. Kolejnym sposobem jest wymiana całego podzespołu wiertarki, który można wymontować z drugiej, nieużywanej, jednak wtedy koniecznie pamiętaj o przełożeniu zębatki, która powoduje obroty, oczywiście, jeśli nie jest taka sama. Można też spróbować nałożyć klej na gorąco na drewniany patyczek od szaszłyka i szybko przyłożyć do złamanej końcówki, poczekać aż trochę się skleją i spróbować w ten sposób wyjąć złamany kawałek. Można też użyć magnesu neodymowego, typu wałek, o małej średnicy, jednak musi być on wystarczającej długości.

Używanie udaru z niewłaściwym uchwytem: Błąd prowadzący do uszkodzeń

Bardzo ważne jest, aby pamiętać o właściwym doborze uchwytu do rodzaju pracy. Niektórzy użytkownicy doświadczają problemów z rozkręcaniem się wiertła lub ogólnym brakiem efektywności przy wierceniu w betonie, gdy używają standardowego uchwytu wiertarskiego (nie SDS) z funkcją udaru. Wiertła cylindryczne używa się przy udarze mechanicznym, natomiast przy pneumatycznym należy używać SDS. Kiedyś tego nie wiedzieliśmy i przez to zajeżdżaliśmy futerka na wiertła cylindryczne do naszych wiertarek. Warto sprawdzić instrukcję obsługi, czy nie było tam informacji o tym, że dane futerko jest przeznaczone do wiercenia bez udaru.

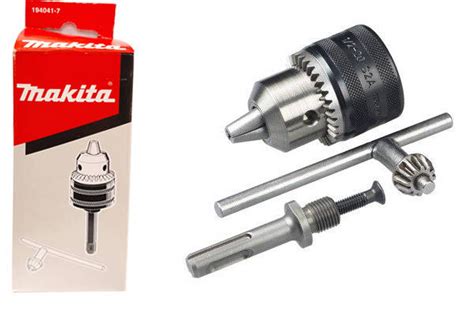

W przypadku zakupu nowej wiertarki, warto rozważyć modele z wymiennymi szybko złączanymi główkami SDS/samozaciskowy wiertarski, lub kupić narzędzie SDS i dokupić uchwyt wiertarski na trzpień SDS. Należy jednak pamiętać, że im więcej elementów wymiennych, tym więcej rzeczy może się popsuć.

Słaby udar i problemy z wierceniem koronką: Analiza przypadku

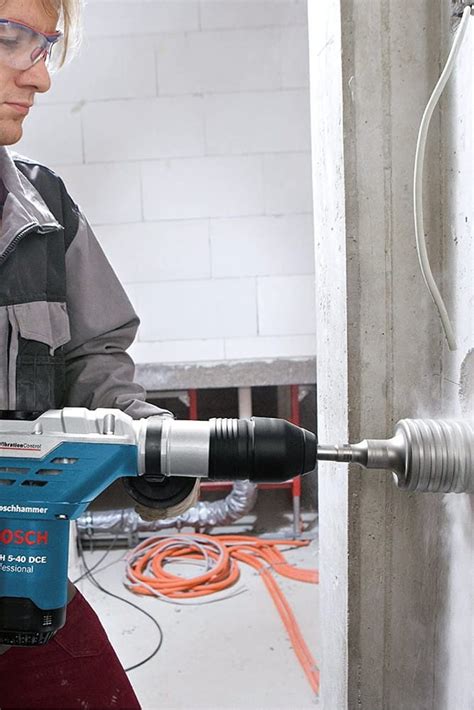

Użytkownik zgłasza problem z wiertarką (prawdopodobnie Bosch GBH 2-26), która po założeniu koronki 100mm w cegle, podczas delikatnego docisku, przestaje kręcić i zaczyna kuć. Na samym wiertle idzie jak przecinak. Zastanawia się, czy to usterka i czy jest sens naprawiać.

Warto zaznaczyć, że tego typu wiertarki nie zawsze nadają się do pracy z koronkami i wiercenia nimi w materiałach twardszych niż suporeks czy ytong. W takich przypadkach może dochodzić do przeciążenia mechanizmu udarowego lub obrotowego.

Podsumowanie: Diagnoza i rozwiązania dla naprawy

Trzeba przyznać, że ilość i skala usterek może być zatrważająca. Jednakże to, co jest przeszkodą dla użytkownika narzędzia, nie stanowi problemu dla Fachowców Serwisu Domitech Bydgoszcz. Rewizja awaryjności młota udarowego Makita HR4501C była bardzo wnikliwa. Dodatkowo pozwoliła wykryć kilka zasadniczych problemów, których szybkie rozpoznanie i naprawa przywróciły do życia urządzenie za zgodą klienta. Wysokość kosztów naprawy oceniamy jako średnie.

Dla wszystkich zwolenników młota udarowo-obrotowego Makita HR4501C i jego zastosowań mamy też dobrą informację. Pomimo tego, że urządzenie trafiło do naszego Serwisu, cieszyło się ono dotychczas wyjątkowo długim, dziesięcioletnim okresem użytkowania. Powyższe wyliczenie można kontynuować jeszcze przez długie godziny. Poza subiektywnymi odczuciami związanymi z użytkowaniem danego urządzenia, jesteśmy pewni, że młot udarowo-obrotowy Makita HR4501C zasługuje na uznanie. Nie ma innego rozwiązania niż możliwość praktycznego przekonania się o możliwościach tej maszyny. W jaki sposób? Dostępny jest kontakt telefoniczny: 52 569 98 85.

W przypadku problemów z przeskakiwaniem młota udarowego SDS, kluczowe jest dokładne zdiagnozowanie przyczyny. Może to być związane ze zużyciem elementów mechanicznych, takich jak tłoki, oringi, zabieraki, czy łożyska, ale również z problemami elektrycznymi, jak zużyte szczotki, czy usterkami przełącznika funkcji. Właściwa konserwacja, regularne czyszczenie i wymiana zużytych części, a także stosowanie narzędzia zgodnie z jego przeznaczeniem, są kluczowe dla jego długowieczności i niezawodności.
