Budowa zaawansowanych układów pomiarowych, szczególnie tych mających do czynienia z siecią energetyczną, stawia przed konstruktorem szereg wyzwań. Jednym z kluczowych aspektów jest zapewnienie pełnej izolacji galwanicznej między badanym obwodem a częścią mikroprocesorową czy sterującą. Pozwala to nie tylko na ochronę wrażliwej elektroniki przed przepięciami i zakłóceniami, ale przede wszystkim chroni użytkownika przed porażeniem prądem. W kontekście pomiaru jakości napięcia w sieci elektrycznej, gdzie mamy do czynienia z potencjalnie niebezpiecznymi napięciami, kwestia izolacji nabiera szczególnego znaczenia.
Wyzwania związane z izolacją galwaniczną w pomiarach analogowych

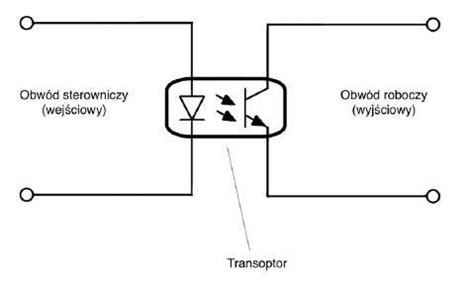

Temat optoizolacji, czyli galwanicznego oddzielenia obwodów za pomocą światła, był już wielokrotnie poruszany. W tradycyjnych rozwiązaniach stosuje się transoptory, które składają się z diody elektroluminescencyjnej (emitera światła) i fotodetektora (odbiornika światła) umieszczonych w jednej obudowie. Sygnał elektryczny jest przekształcany na światło, które następnie jest odbierane i ponownie zamieniane na sygnał elektryczny po stronie izolowanej.
Jednakże, jak wskazują doświadczeni konstruktorzy, przesyłanie sygnałów analogowych za pomocą standardowych transoptorów, takich jak popularne układy typu 4N25, wiąże się z poważnymi problemami. Charakterystyki tych elementów są silnie nieliniowe, a ich parametry zmieniają się znacząco wraz ze zmianą temperatury. Podniesienie temperatury diody nadawczej o zaledwie 20°C może spowodować stratę mocy promieniowania o ponad 10%, co bezpośrednio przekłada się na błąd pomiaru. Nieliniowość i niestabilność temperaturowa sprawiają, że takie rozwiązanie wprowadza znaczące zniekształcenia mierzonej wartości, które są trudne do skompensowania.
Specjalistyczne rozwiązania dla precyzyjnych pomiarów: Optoizolatory Liniowe
Dla aplikacji wymagających wysokiej dokładności i stabilności, zdecydowanie zaleca się stosowanie specjalizowanych optoizolatorów analogowych. Jednym z przykładów takich układów jest seria IL300. Kluczową cechą tych elementów jest zastosowanie dwóch diod odbiorczych oraz mechanizmu sprzężenia zwrotnego.
W układzie z IL300, po stronie nadajnika znajduje się dioda LED emitująca światło. Po stronie odbiornika umieszczone są dwie identyczne fotodiody. Jedna z nich służy do bezpośredniego odbioru sygnału, podczas gdy druga, wraz z układem sprzężenia zwrotnego po stronie pierwotnej (nadajnika), pozwala na zlinearyzowanie zależności napięcia wejściowego od wyjściowego. Sprzężenie zwrotne polega na tym, że sygnał z odbiornika jest porównywany z sygnałem wejściowym, a różnica jest wykorzystywana do sterowania prądem diody nadawczej. W ten sposób utrzymywany jest stały stosunek prądu wyjściowego do wejściowego, niezależnie od nieliniowości samej diody LED i zmian temperaturowych.
Koncepcja układu z IL300 zakłada, że obie fotodiody odbiorcze pracują w identycznych warunkach optycznych i termicznych. Poprzez zbudowanie jednej pętli sprzężenia zwrotnego po stronie pierwotnej i odtworzenie analogicznego układu odbiorczego po stronie wtórnej, decydującym o stabilności termicznej i liniowości układu staje się nie sam transoptor, ale zastosowany wzmacniacz operacyjny. Choć nawet najlepsze wzmacniacze operacyjne mają swoje ograniczenia, w porównaniu do standardowych transoptorów, zapewniają one znacznie lepszą stabilność.
Alternatywne podejście: Konwersja na sygnał cyfrowy
Z uwagi na trudności związane z precyzyjnym przesyłaniem sygnałów analogowych przez izolację galwaniczną, powszechnie stosowanym i często prostszym rozwiązaniem jest konwersja sygnału analogowego na postać cyfrową przed jego izolacją. Proces ten przebiega następująco:
- Pomiar: Wielkość fizyczna (np. napięcie, prąd) jest mierzona.
- Konwersja analogowo-cyfrowa (ADC): Zmierzona wartość analogowa jest zamieniana na postać cyfrową za pomocą przetwornika ADC.
- Izolacja cyfrowa: Uzyskany sygnał cyfrowy jest przesyłany przez standardowy transoptor lub inny izolator cyfrowy.
- Odbiór i przetwarzanie: Po stronie izolowanej sygnał cyfrowy jest odbierany i wykorzystywany przez mikroprocesor lub inny układ sterujący.
Takie podejście znacząco upraszcza problem izolacji, ponieważ standardowe transoptory doskonale nadają się do przesyłania sygnałów binarnych (stan niski/wysoki). Zapewnia to wysoką dokładność i odporność na zakłócenia. W przypadku pomiarów, gdzie wymagana jest wysoka rozdzielczość, konwersja na sygnał cyfrowy jest często preferowanym rozwiązaniem.
Zasilanie izolowanego układu pomiarowego
Kolejnym kluczowym problemem przy budowie izolowanego układu pomiarowego jest zapewnienie mu zasilania po stronie "pierwotnej", czyli tej połączonej z mierzoną siecią. Zastosowanie przekładnika pomiarowego, który zasila układ pomiarowy bezpośrednio z mierzonego obwodu, jest jedną z możliwości, jednak często lepszym rozwiązaniem jest zastosowanie izolowanej przetwornicy DC-DC.
Przetwornice impulsowe typu Flyback
Wiele profesjonalnych modułów pomiarowych wykorzystuje przetwornice impulsowe z transformatorem galwanicznie oddzielającym. Jednym z popularnych typów jest przetwornica typu flyback. Taki układ można zbudować z użyciem stosunkowo niewielu elementów: transformatora impulsowego, tranzystora kluczującego, kilku rezystorów, kondensatorów i diod.
Gotowe przetwornice z jednym napięciem wyjściowym są dostępne w sklepach elektronicznych w relatywnie niskich cenach (od około 30 zł netto). Można również rozważyć wykorzystanie przetwornic z odzysku, np. z uszkodzonych kart sieciowych, które często zawierają izolację galwaniczną i przetwornicę impulsową (np. z +12V na -5V).
Dobór parametrów przetwornicy
Przy projektowaniu przetwornicy impulsowej kluczowe jest dobranie odpowiedniego transformatora. Należy wziąć pod uwagę wymaganą moc wyjściową, napięcie wejściowe oraz częstotliwość kluczowania. W przypadku układów pomiarowych, gdzie pobór prądu jest zazwyczaj niewielki (rzędu kilkudziesięciu mA), wystarczające mogą być przetwornice o mocy około 1W.
Ważnym aspektem jest również częstotliwość pracy przetwornicy. Wyższa częstotliwość pozwala na zastosowanie mniejszych transformatorów i kondensatorów filtrujących, co przekłada się na mniejsze gabaryty i wagę układu. Jednak zbyt wysoka częstotliwość może prowadzić do zwiększonych strat mocy w rdzeniu transformatora i elementach kluczujących.
Praktyczna realizacja modułu pomiarowego

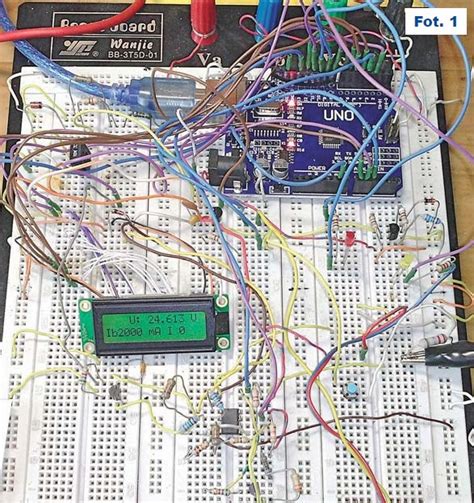

W kontekście budowy modułu do pomiaru jakości napięcia w sieci elektrycznej, można rozważyć praktyczne podejście oparte na platformie Arduino. Przykładem takiej konstrukcji jest panel pomiarowy zasilany napięciem w zakresie +8…12V, wyposażony w wyświetlacz LCD 2x16 znaków.

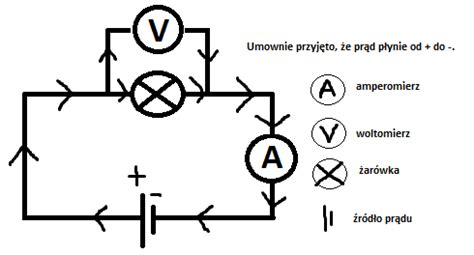

Taki panel może mierzyć napięcie i prąd, a dodatkowo zawiera programowy bezpiecznik elektroniczny. Potencjometr służy do nastawy prądu wyłączenia przez bezpiecznik. W przypadku przekroczenia nastawionego prądu, wyjście cyfrowe zmienia stan, co można wykorzystać do wyłączenia zasilania. Przycisk służy do resetowania bezpiecznika oraz wyboru trybu pracy panelu (z bezpiecznikiem lub bez).
Do pomiaru napięcia powyżej 5V, które jest maksymalnym napięciem wejściowym dla wejść analogowych Arduino, konieczne jest zastosowanie dzielnika rezystancyjnego. Dzielnik ten zmniejsza napięcie do poziomu akceptowalnego przez wejście analogowe. Dodatkowe zabezpieczenia, takie jak dioda Zenera, chronią wejście przed przepięciami.
Do pomiaru prądu wykorzystywany jest rezystor pomiarowy, na którym występuje spadek napięcia proporcjonalny do mierzonego prądu. Spadek ten jest następnie wzmacniany przez wzmacniacz operacyjny i podawany na wejście analogowe przetwornika ADC.
W celu miniaturyzacji układu, można zastosować płytkę Arduino Pro Mini, która jest mniejsza od Arduino UNO. Wymaga to jednak odpowiedniego skonfigurowania pinów referencyjnych.
Podsumowanie aspektów optoizolacji i zasilania
Podczas projektowania modułu pomiarowego z izolacją opto, kluczowe jest zrozumienie ograniczeń standardowych transoptorów w przypadku sygnałów analogowych. Dla precyzyjnych pomiarów zaleca się stosowanie optoizolatorów analogowych (np. IL300) lub konwersję sygnału na postać cyfrową przed jego izolacją.
Niezbędne jest również zapewnienie stabilnego i izolowanego zasilania dla części pomiarowej. W tym celu idealnie nadają się izolowane przetwornice DC-DC, takie jak popularne układy typu flyback. Dostępne są zarówno gotowe moduły, jak i możliwość samodzielnego zbudowania przetwornicy z wykorzystaniem podstawowych komponentów.
Praktyczne realizacje, takie jak panele pomiarowe oparte na platformach mikrokontrolerowych, pokazują, że nawet w amatorskich konstrukcjach można osiągnąć zadowalającą dokładność i bezpieczeństwo pracy. Kluczem do sukcesu jest staranne dobranie elementów, zrozumienie zasady działania poszczególnych bloków układu oraz uwzględnienie specyficznych wymagań aplikacji, takich jak zakres mierzonych wielkości, wymagana dokładność i warunki pracy.
