Kominy i Nawiewniki: Zasady Montażu i Przepisy Prawne

Zapewnienie odpowiedniej wentylacji w budynku to klucz do komfortu życia i trwałości konstrukcji. W nowoczesnym budownictwie, gdzie dąży się do coraz wyższej szczelności termicznej, kwestia dopływu świeżego powietrza staje się szczególnie istotna. Z tego powodu nawiewniki powietrza, dawniej traktowane jako dodatek, stają się powoli obowiązkowym elementem wyposażenia każdego domu. Jednocześnie, prawidłowe usytuowanie komina wentylacyjnego, spalinowego czy dymowego względem elementów budynku, takich jak okna, regulowane jest przez szereg przepisów i norm, mających na celu zapewnienie bezpieczeństwa i efektywności systemu.

Rola Nawiewników Powietrza w Nowoczesnych Budynkach

Nawiewnik powietrza, nazywany również pasywnym wlotem powietrza, jest fundamentalnym elementem wentylacji naturalnej. Urządzenia te, przeznaczone do stosowania zarówno w systemach wentylacji grawitacyjnej, jak i mechanicznej wywiewnej, stanowią niewielkie, ale kluczowe komponenty wentylacyjne. Montowane zazwyczaj w oknach lub ścianach zewnętrznych, nawiewniki odgrywają coraz ważniejszą rolę w zapewnieniu odpowiedniej jakości powietrza w pomieszczeniach.

Wzrost wymagań dotyczących izolacyjności cieplnej nowo budowanych budynków wymusza stosowanie coraz szczelniejszych okien. Jeszcze kilkanaście lat temu nieszczelności w oknach stanowiły główne źródło dopływu powietrza do pomieszczeń. Obecnie, w związku ze znaczącym zwiększeniem szczelności stolarki okiennej, problem ten stał się realnym wyzwaniem dla wentylacji. W odpowiedzi na te zmiany, nawiewniki powietrza stają się standardem.

Istnieją dwa główne typy nawiewników sterowanych automatycznie:

• Nawiewniki higrosterowane: Są to urządzenia z automatycznym sterowaniem, wyposażone w czujnik wilgotności względnej. Czujnik ten reaguje na zmiany poziomu pary wodnej w powietrzu, automatycznie regulując stopień otwarcia nawiewnika. Dzięki temu ilość dostarczanego świeżego powietrza jest precyzyjnie dostosowana do aktualnych potrzeb użytkowników i warunków panujących w pomieszczeniu.
• Nawiewniki ciśnieniowe: Podobnie jak nawiewniki higrosterowane, nie wymagają one obsługi użytkownika. Ich działanie opiera się na różnicy ciśnień powietrza panującego na zewnątrz i wewnątrz pomieszczenia. Im większa ta różnica, tym większy przepływ powietrza przez nawiewnik. Każdy nawiewnik ciśnieniowy musi być wyposażony w blokadę, która zapobiega nadmiernemu napływowi powietrza po przekroczeniu określonej wydajności.

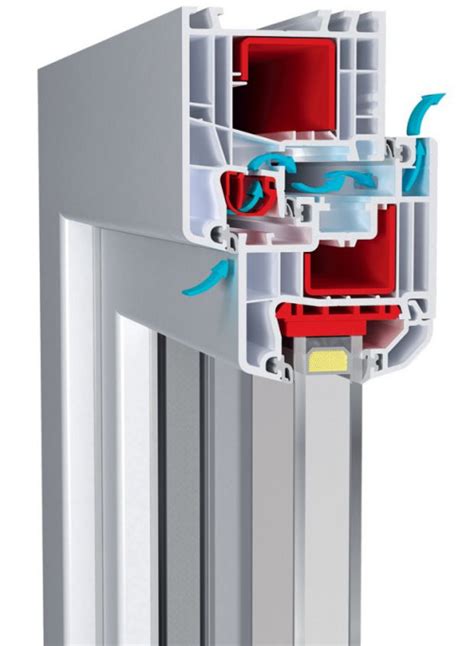

Montaż nawiewników zazwyczaj odbywa się w oknach, choć popularnym rozwiązaniem jest również ich instalacja w roletach zewnętrznych lub w górnej części ścian zewnętrznych. Nawiewniki mogą być zamontowane przez producenta okien w trakcie ich produkcji lub zainstalowane w już istniejących oknach. Mogą być umieszczone między górną krawędzią szyby zespolonej a ramiakiem skrzydła, ale wygodniejszym rozwiązaniem jest ich integracja z profilem skrzydła lub ościeżnicy. Nawiewniki można stosować we wszystkich typach okien.

Przepisy Prawne Regulujące Stosowanie Nawiewników

Kwestie związane z nawiewnikami powietrza są uregulowane prawnie. Kluczowym aktem prawnym w tym zakresie jest Rozporządzenie Ministra Infrastruktury z dnia 6 listopada 2008 roku (Dz. U. z 2008 r. Nr 201, poz. 1238), obowiązujące od 1 stycznia 2009 roku, które dotyczy infiltracji okien. Przepisy te obejmują budynki nowo projektowane oraz te poddawane przebudowie, rozbudowie, nadbudowie lub zmianie sposobu użytkowania.

Zgodnie z tym rozporządzeniem, nowo produkowane okna muszą charakteryzować się wysoką szczelnością. Przed wprowadzeniem tego rozporządzenia, okna o współczynniku infiltracji w zakresie 0,5-1,0 m³/(m·h·daPa²/³), mogły być wprowadzane do obrotu bez konieczności stosowania dodatkowych elementów nawiewnych. Obowiązek wyposażenia w nawiewniki istniał jedynie w przypadku, gdy parametr ten był niższy niż 0,3 m³/(m·h·daPa²/³). Dla przedziału 0,3 a 0,5 m³/(m·h·daPa²/³) nie było takich wymagań.

Rozporządzenie nakazuje zapewnienie dopływu powietrza zewnętrznego na potrzeby wentylacyjne poprzez urządzenia nawiewne umieszczone w oknach, drzwiach balkonowych lub innych częściach przegrody zewnętrznej. Każde okno, które pełni funkcję wentylacyjną, musi być wyposażone w nawiewnik. Wyjątek stanowią pomieszczenia, w których zastosowano wentylację mechaniczną nawiewną lub nawiewno-wywiewną.

Dodatkowo, obowiązują przepisy regulujące parametry samych nawiewników. Jednym z wymagań jest ich szczelność - nawet w pozycji zamkniętej nawiewnik powinien dostarczać minimalną ilość powietrza.

Istotne znaczenie ma również europejska norma PN-EN 13141-9:2008 „Wentylacja budynków - Badanie właściwości elementów/wyrobów do wentylacji mieszkań - Część 9: Nawiewniki powietrza zewnętrznego regulowane w zależności od poziomu wilgotności”. Norma ta, przyjęta w Polsce 25 czerwca 2008 roku, określa dodatkowe wymogi dotyczące badań nawiewników higrosterowanych.

Kominy Wentylacyjne: Budowa, Rodzaje i Zasady Działania

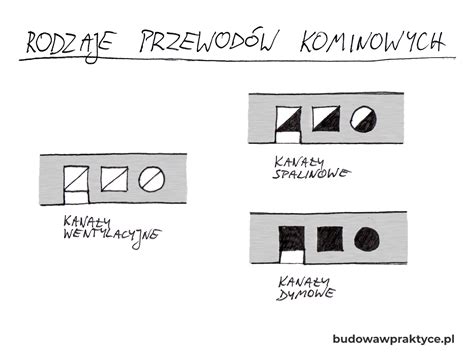

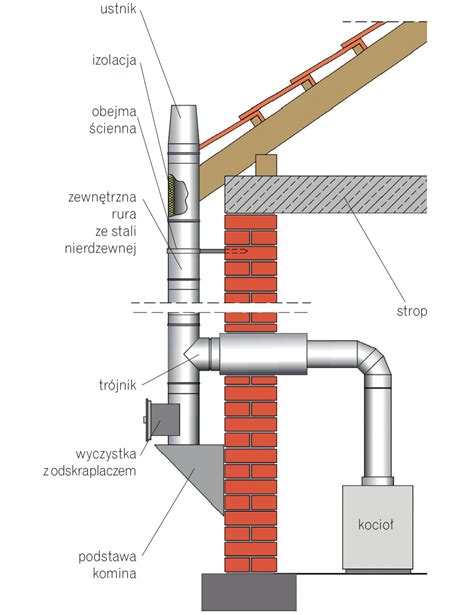

Komin, jako konstrukcja (murowana lub stalowa) zawierająca przewody kominowe (kanały), jest nieodłącznym elementem każdej instalacji wentylacyjnej i grzewczej. Wyróżniamy trzy podstawowe rodzaje przewodów kominowych:

• Wentylacyjne: Służą do usuwania zanieczyszczonego powietrza z wnętrza budynku na zewnątrz.
• Spalinowe: Przeznaczone do odprowadzania produktów spalania gazu lub oleju.
• Dymowe: Służą do odprowadzania produktów spalania paliw stałych, takich jak drewno, węgiel czy pellet.

Chociaż te rodzaje przewodów mają pewne cechy wspólne związane z budową, różnią się znacząco pod względem zasady działania i obowiązujących przepisów.

Wentylacja to proces wymiany zużytego powietrza na świeże. Kluczowe jest zrozumienie, że wentylacja nie zadziała, jeśli nie zapewnimy dopływu powietrza w miejsce usuwanego. Dlatego tam, gdzie zaprojektowana jest instalacja wywiewna, musi istnieć również instalacja nawiewna, a ilość powietrza nawiewanego musi być równa ilości powietrza wywiewanego.

Wentylacja Grawitacyjna - Zasady i Ograniczenia

Wentylacja grawitacyjna wykorzystuje naturalne zjawiska fizyczne do wymiany powietrza poprzez kominy wentylacyjne. Siłą napędową jest tutaj naturalna różnica ciśnień między ciepłym a zimnym powietrzem. Ciepłe powietrze, będąc lżejsze, unosi się do góry, podczas gdy zimne opada. Połączenie wnętrza budynku z zewnętrzem za pomocą kanałów wentylacyjnych, przy różnicy temperatur, generuje ruch powietrza, zwany ciągiem kominowym.

Główne wady wentylacji grawitacyjnej wynikają bezpośrednio z jej zasady działania:

1. Zależność od warunków atmosferycznych: Ciąg kominowy jest silnie zależny od temperatury zewnętrznej. Zimą działa efektywnie, ale latem, gdy temperatury wyrównują się, wentylacja może przestać działać lub wystąpić ciąg wsteczny (wdmuchiwanie powietrza do budynku).
2. Ograniczona regulacja: Siła i kierunek ciągu zależą od pogody, co utrudnia jego regulację. Skuteczność wentylacji jest więc często przypadkowa - ciąg może być za słaby, za silny lub niestabilny.
3. Ograniczenia lokalizacyjne: Wentylacja grawitacyjna wymaga obecności komina, co ogranicza jej zastosowanie w pomieszczeniach oddalonych od pionów wentylacyjnych.

Problemy z Dopływem Powietrza i Konsekwencje

Nawet idealnie zaprojektowana wentylacja grawitacyjna wymaga zapewnienia dopływu świeżego powietrza. W praktyce często zapomina się o instalacji nawiewników okiennych lub ściennych, co prowadzi do problemów. Ludzie nie lubią zimnego powietrza wiejącego z okna, więc nawiewniki są pomijane. W efekcie, wentylacja grawitacyjna zaczyna "regulować się sama", a różnice w ciągu między poszczególnymi kanałami, temperaturach w pomieszczeniach czy działaniu wiatru mogą prowadzić do niepożądanego ciągu wstecznego.

Szczególnie niebezpieczne jest zamykanie kratek wentylacyjnych, co całkowicie blokuje wymianę powietrza. W pomieszczeniach, gdzie zachodzi proces spalania (np. przy kominku, kuchence gazowej), brak wystarczającej ilości tlenu prowadzi do powstawania tlenku węgla (czadu). Co gorsza, ciąg wsteczny może powodować wciąganie dymu lub spalin z sąsiednich kominów.

Przepisy i Normy Dotyczące Kominiów

Prawidłowe wykonanie wentylacji grawitacyjnej opiera się na kilku kluczowych dokumentach prawnych i normach:

• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późniejszymi zmianami).
• Norma PN-83/B-03430/AZ3:2000 „Wentylacja w budynkach mieszkalnych, zamieszkania zbiorowego i użyteczności publicznej. Wymagania” (norma wycofana, ale przywoływana w rozporządzeniu).
• Norma PN-B-10425:1989 „Przewody dymowe, spalinowe i wentylacyjne murowane z cegły - Wymagania techniczne i badania przy odbiorze” (norma wycofana, ale przywoływana w rozporządzeniu).

Przepisy te, mimo że niektóre pochodzą z lat 80. i 90. XX wieku, nadal stanowią podstawę projektowania i wykonania systemów wentylacyjnych. Należy jednak pamiętać, że technologia rozwija się szybciej niż przepisy, co czasem prowadzi do sytuacji, w których wymagania norm mogą być nierealistyczne lub nieadekwatne do współczesnych rozwiązań.

Kluczowe Wymagania Dotyczące Przewodów Kominowych:

• Wszystkie kanały wentylacyjne muszą być zaprojektowane tak, aby uzyskać odpowiedni ciąg, zależny od rodzaju pomieszczenia i wymaganej ilości wymian powietrza. Za dobór wielkości kanału (przekrój i długość) odpowiada projektant.
• Minimalna powierzchnia przekroju kanału wentylacyjnego: Nie może być mniejsza niż 0,016 m², a jednocześnie jego wymiar nie może być mniejszy niż 0,1 m. Oznacza to, że np. rura o średnicy 10 cm (przekrój ok. 0,008 m²) jest niezgodna z przepisami.
• Zakaz stosowania zbiorczych kanałów wentylacyjnych: Jeden kanał wentylacyjny może mieć tylko jeden wlot.
• Wyprowadzenie kominów ponad dach: Zgodnie z normą PN-B-10425:1989, kominy wentylacyjne muszą być wyprowadzone ponad dach na odpowiednią wysokość.
• Materiały niepalne: Przewody wentylacyjne muszą być wykonane z materiałów niepalnych. Jeśli nie są izolowane, ich odległość od powierzchni palnych musi wynosić co najmniej 0,5 m. Jest to szczególnie ważne w przypadku kominów przechodzących przez więźbę dachową, gdzie wymagana jest izolacja wełną mineralną.
• Wentylacja w garażu: W zamkniętym garażu obowiązkowe jest stosowanie co najmniej wentylacji naturalnej poprzez otwory (powierzchnia min. 0,04 m²) na przeciwległych ścianach lub innej formy wentylacji.
• Przepływ powietrza: Powietrze powinno przepływać od pomieszczeń o mniejszym zanieczyszczeniu (pokoje, korytarze) do pomieszczeń o większym zanieczyszczeniu (łazienki, kuchnia). Oznacza to, że w pokojach powinny znajdować się nawiewniki, a w kuchni i łazience kratki wentylacyjne.
• Pomieszczenia z kominkami: Pomieszczenia, w których montowane są kominki opalane drewnem, muszą spełniać dodatkowe wymagania dotyczące objętości (min. 30 m³ i 4 m³/kW mocy nominalnej kominka).
• Pomieszczenia wymagające wentylacji: Wentylacja powinna usuwać zużyte powietrze z kuchni (dodatkowy kanał), łazienek, oddzielnych toalet, pomieszczeń bezokiennych (schowki, garderoby), pokoi oddzielonych od w/w pomieszczeń przez więcej niż dwie pary drzwi, oraz pokoi na wyższych poziomach w budynkach wielopoziomowych (pokoje na poddaszach użytkowych).
• Dopływ powietrza do pokoi: Pokoje mieszkalne oraz kuchnie z oknem powinny mieć zapewniony dopływ świeżego powietrza, zazwyczaj poprzez nawiewniki o regulowanym stopniu otwarcia.
• Wentylacja w szczelnych oknach: W przypadku zastosowania szczelnych okien (co jest standardem), konieczne jest zapewnienie nawiewu mechanicznego lub urządzeń nawiewnych, takich jak nawietrzaki okienne lub ścienne.
• Zakaz łączenia wentylacji grawitacyjnej i mechanicznej: W ramach jednego mieszkania nie dopuszcza się jednoczesnego stosowania wentylacji grawitacyjnej i wentylacji mechanicznej o ciągłym działaniu.

Odległość Komina od Okien i Drzew - Kluczowe Zagadnienia Bezpieczeństwa

Jednym z często pomijanych, ale niezwykle ważnych aspektów związanych z systemami kominowymi, jest właściwa odległość komina od elementów budynku, w tym od okien, a także od drzew.

Odległość Komina od Okien

Zgodnie z Rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, kluczowe znaczenie ma odległość wylotu przewodu spalinowego od najbliższej krawędzi okna otwartego. Minimalna odległość ta wynosi 0,5 metra.

Ten przepis ma na celu zapobieganie cofaniu się spalin do wnętrza budynku, co mogłoby prowadzić do zatrucia mieszkańców (szczególnie tlenkiem węgla) i obniżenia jakości powietrza. Dotyczy to szczególnie przewodów powietrzno-spalinowych z zamkniętą komorą spalania, gdzie moc kotła nie powinna przekraczać 21 kW w domach jednorodzinnych i 5 kW w budynkach wielorodzinnych.

Warto zaznaczyć, że w budynkach wielorodzinnych przepisy są bardziej restrykcyjne, a moc kotła nie może przekraczać 5 kW. W takich przypadkach planowanie instalacji kominowych wymaga jeszcze większej precyzji.

Jak prawidłowo zmierzyć odległość komina od okna?

1. Zlokalizuj wylot spalin (zakończenie rury przy ścianie lub czapka komina nad dachem).
2. Zidentyfikuj najbliższe okno lub drzwi zewnętrzne w tej samej elewacji.
3. Ustaw miarkę lub dalmierz laserowy poziomo, równolegle do ściany budynku.
4. Zmierz najkrótszą odległość od krawędzi wylotu komina do najbliższej krawędzi ościeża okiennego.
5. Porównaj wynik z obowiązującymi przepisami: 0,5 m dla budynków jednorodzinnych (do 21 kW) i 2,5 m dla pozostałych budynków mieszkalnych (do 5 kW).

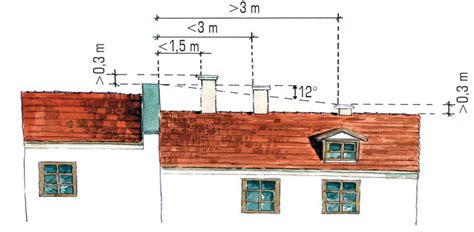

W przypadku kominów wychodzących ponad dach, należy dodatkowo przestrzegać przepisów dotyczących wysokości wyprowadzenia ponad kalenicę lub powierzchnię dachu.

Odległość Komina od Drzew

Przepisy w Polsce wymagają zachowania co najmniej 6 metrów odległości komina od koron dorosłych drzew. Ta zasada ma na celu zapewnienie bezpieczeństwa pożarowego oraz prawidłowego działania systemu kominowego.

Bliskość drzew może stanowić zagrożenie pożarowe, a ich gałęzie, liście czy inne elementy mogą blokować wyloty przewodów, prowadząc do gromadzenia się spalin i zwiększając ryzyko zaprószenia ognia. Przepisy regulujące tę odległość wynikają z § 266 Rozporządzenia Ministra Infrastruktury.

Znaczenie bezpiecznej odległości:

• Zapobieganie pożarom: Minimalna odległość od skraju korony drzewa do komina dymowego (i spalinowego) to 6 metrów.
• Zapewnienie prawidłowego funkcjonowania systemu: Blokowanie wylotów przewodów przez roślinność zakłóca działanie kominów i może prowadzić do gromadzenia się spalin.
• Lokalne plany zagospodarowania: Warto pamiętać, że lokalne plany zagospodarowania przestrzennego mogą nakładać bardziej rygorystyczne wymagania dotyczące odległości od ściany lasu.

Kontrola i Odbiór Komina

Kontrola i odbiór komina przez inspektora budowlanego to etap gwarantujący zgodność instalacji z przepisami i bezpieczeństwo użytkowników. Inspektor sprawdza zgodność montażu z normami, w tym zachowanie wymaganych odległości od okien i innych elementów. Niezbędne jest posiadanie kompletnej dokumentacji technicznej systemu kominowego. Regularne przeglądy kominiarskie są kluczowe dla utrzymania sprawności i bezpieczeństwa instalacji.

Konsekwencje Nieprzestrzegania Przepisów

Ignorowanie przepisów dotyczących odległości komina od okna i drzew może prowadzić do bardzo poważnych konsekwencji:

• Zagrożenie zatruciem tlenkiem węgla: Cofanie się spalin do wnętrza budynku.
• Zwiększone ryzyko pożaru: Szczególnie w przypadku bliskości drzew lub materiałów łatwopalnych.
• Kary finansowe: Nałożone przez inspektora nadzoru budowlanego.
• Nakaz demontażu lub przebudowy instalacji: W przypadku stwierdzenia niezgodności z przepisami.

Podsumowując, zarówno prawidłowy montaż nawiewników, jak i zachowanie odpowiednich odległości kominów od elementów budynku i drzew, są kluczowe dla zapewnienia bezpieczeństwa, zdrowia mieszkańców oraz prawidłowego funkcjonowania wentylacji i systemów grzewczych. Zawsze warto konsultować się ze specjalistami i dokładnie zapoznać się z obowiązującymi przepisami.
