Zbrojenie Jednostronne w Budownictwie: Teoria, Praktyka i Weryfikacja Cyfrowa

Projektowanie konstrukcji żelbetowych stanowi kluczowy element współczesnego budownictwa, zapewniając bezpieczeństwo, trwałość i funkcjonalność wznoszonych obiektów. Wśród różnorodnych technik zbrojeniowych, zbrojenie jednostronne, znane również jako zbrojenie w jednej płaszczyźnie, odgrywa istotną rolę w specyficznych zastosowaniach. Jego odmienna od zbrojenia przestrzennego charakterystyka sprawia, że jest ono idealnym rozwiązaniem dla konstrukcji poddawanych obciążeniom działającym głównie w jednym kierunku. Zrozumienie zasad jego stosowania, a także możliwości weryfikacji za pomocą nowoczesnych narzędzi cyfrowych, jest niezbędne dla inżynierów i projektantów dążących do optymalizacji procesów projektowych i zapewnienia zgodności z normami.

Co To Jest Zbrojenie Jednostronne i Gdzie Się Je Stosuje?

W przeciwieństwie do zbrojenia przestrzennego, które obejmuje pręty rozmieszczone w wielu kierunkach, tworząc trójwymiarową siatkę wzmacniającą beton, zbrojenie jednostronne jest ułożone w jednej płaszczyźnie lub, co najwyżej, w dwóch równoległych warstwach. Ta specyfika wynika bezpośrednio z przeznaczenia tego typu zbrojenia. Jest ono projektowane i stosowane w konstrukcjach, które są obciążone głównie w jednym kierunku. W takich sytuacjach nie ma potrzeby zapewniania wytrzymałości na rozciąganie czy ściskanie w wielu kierunkach, co pozwala na uproszczenie układu prętów i optymalizację zużycia materiału.

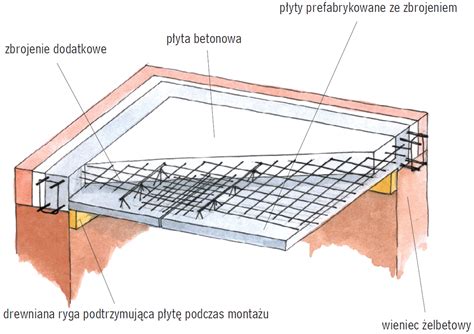

Głównym obszarem zastosowania zbrojenia jednostronnego są żelbetowe płyty podłogowe i stropowe. W typowych rozwiązaniach tego typu, zbrojenie umieszcza się w jednej lub dwóch równoległych płaszczyznach, zazwyczaj na górze i na dole płyty, aby efektywnie przenosić naprężenia powstające pod wpływem obciążeń użytkowych i ciężaru własnego. Ponadto, zbrojenie jednostronne bywa też integralną częścią konstrukcji ścian, które również muszą wytrzymać ściskanie lub rozciąganie działające w jednej, określonej płaszczyźnie. Przykładem mogą być ściany oporowe, ściany działowe obciążone jednostronnie lub elementy fasadowe.

Proces Weryfikacji Zbrojenia w Oprogramowaniu BIM i MES

Nowoczesne procesy projektowania konstrukcji żelbetowych opierają się w dużej mierze na zaawansowanym oprogramowaniu komputerowym, które umożliwia nie tylko modelowanie geometrii elementów, ale także przeprowadzanie skomplikowanych analiz i weryfikacji zgodności z obowiązującymi normami. Szczególnie istotne jest to w kontekście zbrojenia. Weryfikacja zbrojenia zdefiniowanego w programie Revit dla wybranego elementu konstrukcji żelbetowej przeprowadzana jest według wskazanej normy projektowej zbrojenia. Jest to proces, który pozwala na upewnienie się, że zaprojektowane rozmieszczenie i ilość prętów zbrojeniowych spełniają wszystkie kryteria bezpieczeństwa i wytrzymałościowe narzucone przez przepisy.

Warto jednak podkreślić, że weryfikacja zbrojenia w programie Robot Structural Analysis, który jest często wykorzystywany do zaawansowanych analiz wytrzymałościowych i wymiarowania, jest możliwa tylko dla zbrojenia utworzonego za pomocą odpowiedniego modułu przeznaczonego dla programu Revit. Chodzi tu o moduły specyficzne, takie jak "Zbrojenie belek", "Zbrojenie słupów" czy "Zbrojenie płyt". Przykładowo, jeśli zbrojenie zostało ręcznie "narysowane" w programie Revit jako zwykłe linie lub kształty, a nie wygenerowane za pomocą dedykowanych narzędzi do zbrojenia, to nie można przeprowadzić jego automatycznej weryfikacji w programie Robot. Taki element wymagałby manualnego wprowadzenia lub konwersji.

Kroki do Przeprowadzenia Weryfikacji Zbrojenia

Aby skutecznie przeprowadzić proces weryfikacji zbrojenia z poziomu programu Revit przy użyciu silnika obliczeniowego programu Robot Structural Analysis, należy postępować zgodnie z określonymi krokami.

1. Wybór Elementów Konstrukcyjnych: W programie Revit użytkownik powinien najpierw wybrać konkretne elementy betonowe, dla których zostało zdefiniowane zbrojenie, które podlega weryfikacji. Mogą to być fragmenty płyt, belek, słupów lub innych elementów konstrukcyjnych.
2. Uruchomienie Modułu Projektowania Zbrojenia: Następnie należy uruchomić odpowiedni moduł z zakładki "Analiza" na wstążce programu Revit. W panelu "Analiza i wymiarowanie" należy wybrać opcję "Projektowanie zbrojenia".
3. Konfiguracja Operacji: Po uruchomieniu modułu pojawi się okno dialogowe "Wymiarowanie zbrojenia". W polu "Typ operacji" należy wybrać opcję "Weryfikacja zbrojenia w programie Robot Structural Analysis".
4. Ustawienia Regionalne i Normy: Kluczowym etapem jest wybór odpowiednich ustawień. W oknie "Ustawienia regionalne" użytkownik musi wybrać normę projektową, która będzie obowiązywać dla danej weryfikacji, a także wskazać bazę prętów zbrojeniowych, które będą brane pod uwagę podczas obliczeń. Po dokonaniu tych wyborów należy kliknąć przycisk "OK", aby potwierdzić ustawienia.

Specyfika Przenoszenia Danych i Potencjalne Różnice

Ważną kwestią, którą należy mieć na uwadze podczas pracy z różnymi programami, jest sposób, w jaki dane są generowane i przenoszone. Zbrojenie wykonane w programie Revit może być generowane według parametrów ustalonych bezpośrednio przez użytkownika. Tworzenie zbrojenia w tym programie jest procesem, który początkowo może być niezależny od konkretnej normy projektowej. Oznacza to, że projektant ma dużą swobodę w definiowaniu kształtu, rozmiaru i rozmieszczenia prętów.

Jednak w momencie przenoszenia zbrojenia generowanego w programie Revit do programu Robot Structural Analysis w celu weryfikacji, następuje jego dostosowanie do wymagań wybranej normy projektowej. Proces ten może wpływać na pewne parametry geometryczne. Na przykład, kąty gięcia dla strzemion lub długości kotwień mogą zostać nieznacznie zmodyfikowane, aby były zgodne z preferencjami normy. Dlatego też mogą wystąpić różnice w geometrii zbrojenia pomiędzy programami. Te różnice są zazwyczaj subtelne i nie wpływają na ogólną zasadę działania zbrojenia, ale są istotne z punktu widzenia precyzyjnej weryfikacji normowej.

Należy jednak pamiętać, że weryfikacja przeprowadzana jest dla zbrojenia, które zostało przetworzone i dostosowane w programie Robot. Oznacza to, że proces obliczeniowy opiera się na wersji zbrojenia, która spełnia wymogi normowe narzucone w ustawieniach.

Mechanizm Działania Modułu Weryfikacyjnego w Programie Robot

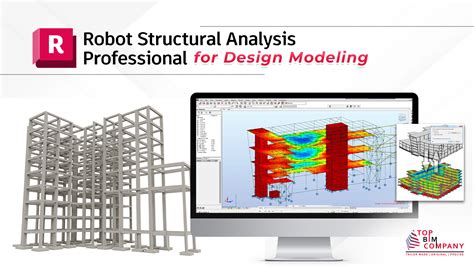

Po pomyślnym przekazaniu danych z programu Revit, uruchamiany jest odpowiedni moduł programu Robot Structural Analysis. Jest to moduł specjalnie przeznaczony do obliczeń i weryfikacji elementów żelbetowych na podstawie norm. Do programu Robot przekazywane są kluczowe dane dotyczące geometrii samego elementu konstrukcji żelbetowej (np. wymiary płyty, belki czy ściany) oraz szczegółowe informacje o zbrojeniu, które ma zostać poddane weryfikacji. Obejmuje to rozmieszczenie prętów podłużnych, poprzecznych, ich średnice, klasy stali oraz sposób ich zakotwienia.

Program Robot, wykorzystując zdefiniowaną normę projektową, przeprowadza szereg obliczeń mających na celu sprawdzenie, czy zaprojektowane zbrojenie jest wystarczające do przeniesienia przewidywanych obciążeń. Analizowane są przede wszystkim naprężenia rozciągające i ściskające w betonie oraz w prętach zbrojeniowych, a także zjawiska takie jak zarysowanie, ugięcie czy nośność przekroju.

Analiza Wyników i Dalsze Kroki w Przypadku Niezgodności

Po zakończeniu procesu weryfikacji, kluczowe jest dokładne przejrzenie wyników. Jeśli zbrojenie spełnia wszystkie warunki wskazane przez normę projektową, inżynier może przejść do przeglądania wyników weryfikacji w module programu Robot. Często istnieje możliwość wygenerowania szczegółowego raportu, który dokumentuje przebieg obliczeń oraz potwierdza zgodność z normą. Raport ten stanowi cenne uzupełnienie dokumentacji projektowej.

W przypadku, gdy zbrojenie nie spełnia stawianych wymagań normowych, program Robot oferuje możliwość aktywowania trybu wymiarowania. Służy do tego opcja "Rezultaty / Zamrożenie zbrojenia" (lub podobna funkcja, w zależności od wersji programu). W tym trybie program Robot samodzielnie wykonuje obliczenia potrzebnego zbrojenia i generuje jego optymalny układ. Oznacza to, że program dobiera odpowiednie średnice prętów, ich rozmieszczenie i ilość, aby konstrukcja była bezpieczna i zgodna z normą.

Wygenerowane w programie Robot zbrojenie ma potencjał, aby zostać wczytane z powrotem do programu Revit. Jest to możliwe pod warunkiem, że zbrojenie wygenerowane przez Robot jest identyczne z podlegającym weryfikacji, początkowym zbrojeniem, które zostało zdefiniowane w programie Revit. Jeśli obie konfiguracje zbrojenia są zgodne, proces ten pozwala na aktualizację modelu BIM o zoptymalizowane i zweryfikowane przez analizę numeryczną zbrojenie. Pozwala to na płynne przejście od analizy do modelowania, zapewniając spójność danych na każdym etapie projektu.

Znaczenie Precyzji i Kompatybilności Narzędzi

Zastosowanie zbrojenia jednostronnego, choć wydaje się prostsze od zbrojenia przestrzennego, wymaga równie starannego podejścia do projektowania i weryfikacji. Nowoczesne narzędzia, takie jak Revit i Robot Structural Analysis, znacząco usprawniają ten proces, ale jednocześnie podkreślają znaczenie kompatybilności danych i zrozumienia mechanizmów ich przenoszenia. Różnice w interpretacji parametrów geometrycznych między programami, wynikające z niezależności tworzenia zbrojenia w Revit od normy, a konieczności jej ścisłego przestrzegania w Robot, są naturalnym elementem cyfrowego przepływu pracy. Świadomość tych aspektów pozwala projektantom na efektywne wykorzystanie potencjału oprogramowania, zapewniając jednocześnie bezpieczeństwo i zgodność realizowanych konstrukcji z najwyższymi standardami inżynieryjnymi.
