Stropy Wychodzące za Obrys Budynku: Innowacyjne Rozwiązania Konstrukcyjne

Budowa domu to proces, który od zawsze kojarzy się z długoterminową inwestycją. Jednakże, współczesny rynek budowlany oferuje systemy, które znacząco skracają czas realizacji projektu. W kontekście efektywności i szybkości budowy, coraz większą popularność zdobywają gotowe stropy prefabrykowane, które nie tylko przyspieszają proces wznoszenia konstrukcji, ale również otwierają nowe możliwości projektowe. Jednym z takich innowacyjnych rozwiązań jest możliwość zastosowania stropów wychodzących poza obrys budynku, co stanowi odpowiedź na potrzeby nowoczesnego budownictwa, poszukującego zarówno funkcjonalności, jak i estetyki.

Funkcje i Znaczenie Stropów w Konstrukcji Budynku

Zgodnie z najprostszą definicją, strop to element konstrukcyjny pełniący kluczową rolę poziomą, oddzielający poszczególne kondygnacje budynku. Podstawową funkcją stropów jest efektywne przenoszenie wszelkich obciążeń - zarówno tych stałych, jak i zmiennych - na pionowe elementy konstrukcyjne, takie jak ściany nośne czy słupy. Wybór odpowiedniego systemu stropowego jest decyzją o fundamentalnym znaczeniu, mającą bezpośredni wpływ na stabilność całej budowli, a co za tym idzie, na bezpieczeństwo jej mieszkańców. Oprócz funkcji nośnej, stropy stanowią również nieodzowne podłoże dla powstania podłóg na wyższych kondygnacjach oraz pułapu dla sufitów na kondygnacjach niższych.

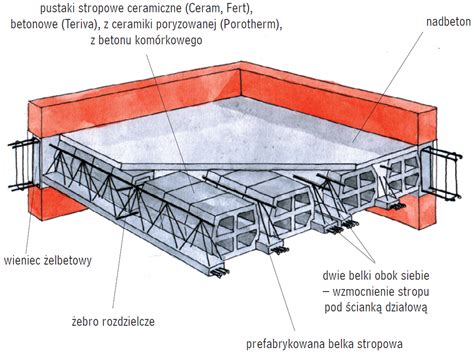

Rynek budowlany oferuje szeroką gamę systemów stropowych, które różnią się między sobą nie tylko materiałem konstrukcyjnym, ale również złożonością i sposobem montażu. Tradycyjnie, najczęściej spotykanym rozwiązaniem są stropy wylewne, określane jako "na mokro", które przybierają formę stropów gęstożebrowych lub monolitycznych. Montaż tych systemów jest procesem pracochłonnym, wymagającym zastosowania stemplowania, czyli wykonania tymczasowych podpór montażowych, które podtrzymują konstrukcję do momentu uzyskania przez beton odpowiedniej wytrzymałości. W kontraście do tych tradycyjnych metod, alternatywą dla ciężkich i czasochłonnych "mokrych" stropów są nowoczesne, gotowe płyty stropowe, które dostarczane są na budowę jako kompletne, prefabrykowane elementy.

Zalety Gotowych Stropów Prefabrykowanych

System gotowych płyt stropowych jest odpowiedzią na potrzeby inwestorów, którzy cenią sobie połączenie trwałości konstrukcji z łatwością i szybkością jej wykonania. Jedną z kluczowych zalet tego rozwiązania jest jego stosunkowo niewielki ciężar w porównaniu do tradycyjnych stropów wylewanych. Mniejszy ciężar własny oznacza mniejsze obciążenie dla konstrukcji murów, co może być szczególnie istotne w przypadku budynków wznoszonych w technologii lekkiej lub w przypadku rozbudowy istniejących obiektów.

Przewaga gotowych stropów prefabrykowanych nad tradycyjnymi systemami jest widoczna przede wszystkim w możliwości ich szybkiego i precyzyjnego montażu. Gotowe stropy dostarczane są na plac budowy jako elementy już wykonane, docięte na odpowiednią długość i szerokość, z zachowaniem wymaganej przez projekt grubość. Co więcej, są one fabrycznie zbrojone, co stanowi gwarancję ich wytrzymałości i bezpieczeństwa użytkowania.

Czas montażu jest jednym z najbardziej wymiernych argumentów przemawiających za stosowaniem gotowych stropów. Podczas gdy standardowe wykonanie 100 m² stropów gęstożebrowych może zająć nawet około trzech tygodni, montaż porównywalnej powierzchni gotowych stropów prefabrykowanych zazwyczaj ogranicza się do kilku dni. Ta znacząca różnica w czasie realizacji przekłada się na skrócenie całego procesu budowy domu, co jest niezwykle istotne dla wielu inwestorów.

Dodatkowo, inwestorzy decydujący się na gotowe płyty stropowe mogą liczyć na profesjonalne wsparcie ze strony producentów i wykonawców. Firmy oferujące tego typu systemy często zapewniają fachowe doradztwo techniczne oraz szczegółowy instruktaż dla ekipy budowlanej. Specjaliści mogą przyjechać na budowę ze specjalistycznym sprzętem, takim jak zawiesia do płyt, oraz z planami montażowymi, asystując przy układaniu stropów i zapewniając prawidłowe wykonanie prac.

Charakterystyka i Innowacyjne Zastosowania Stropów Prefabrykowanych

Gotowe stropy prefabrykowane wyróżniają się nie tylko prostotą montażu, ale również bardzo dobrymi parametrami termicznymi i ogniowymi. Co więcej, oferują one rozwiązania wykraczające poza tradycyjne funkcje stropu. Jednym z najbardziej intrygujących zastosowań jest wykorzystanie płyt stropowych jako konstrukcji nośnej balkonów lub innych elementów architektonicznych wychodzących poza obrys budynku.

Płyta stropowa może być wysunięta poza obrys budynku nawet do 1,5 metra, tworząc w ten sposób funkcjonalną i estetyczną powierzchnię balkonu, tarasu lub okapu. Taka możliwość jest ściśle związana z doskonałą termoizolacyjnością gotowych płyt. Stosowanie stropów wykonanych w tej samej technologii, co materiał budowlany użyty do wznoszenia ścian, pomaga w eliminacji powstawania mostków termicznych, które są częstym problemem w tradycyjnych stropach żelbetowych. Mostki termiczne, będące miejscami zwiększonej utraty ciepła, zazwyczaj pojawiają się w miejscach, gdzie materiały o różnej izolacyjności stykają się ze sobą. Gotowa płyta stropowa, będąca elementem jednolitym i dobrze izolującym, stanowi rozwiązanie problemu mostka termicznego, szczególnie w newralgicznych miejscach, takich jak połączenia balkonów ze stropem.

Inwestycja w gotowe, jednorodne systemowo stropy przyczynia się do zatrzymania ciepła w domu, eliminując powstawanie mostków termicznych w kluczowych punktach konstrukcji. Kluczowe znaczenie ma również dopasowanie systemu stropowego do typu budownictwa i materiału, z którego wykonana jest ściana budynku. Zastosowanie gotowych stropów w połączeniu z bloczkami ściennymi tej samej technologii daje podwójną korzyść - jednorodność materiałów jest niezwykle ważna dla zapewnienia odpowiedniej termoizolacyjności całej przegrody zewnętrznej. Na styku dwóch różnych materiałów budowlanych często powstają mikropęknięcia, wynikające z różnic w reakcji termicznej lub odmiennej pracy materiałów pod wpływem obciążeń.

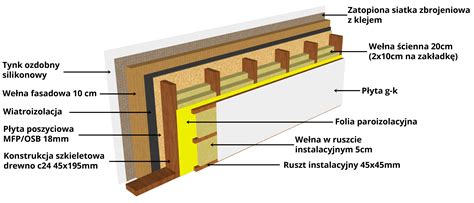

Wieniec jako Element Systemu Ciepłego

Aby ściana domu spełniała wymagania energooszczędności, kluczowe jest również zadbanie o odpowiednią termoizolację wieńca. Wieniec, będący żelbetową konstrukcją w formie belki wykonanej nad każdą ścianą nośną budynku, pełni rolę wzmacniającą i usztywniającą strop. Jego podstawową funkcją jest równomierne rozłożenie obciążenia ze stropu na ściany.

W nowoczesnych technologiach budowlanych dostępne są systemowe rozwiązania do docieplenia wieńca. Są to bloczki z betonu komórkowego z doklejoną warstwą wełny mineralnej o grubości około 4 cm. Przyklejone do ściany konstrukcyjnej wokół wieńca, tworzą one skuteczną barierę przed ucieczką ciepła na zewnątrz budynku. W ścianach zewnętrznych miejsca takie jak wieńce, nadproża, wieńce stropu nad piwnicą czy połączenia balkonów ze stropem są potencjalnymi mostkami cieplnymi. Zastosowanie dedykowanych elementów docieplenia wieńca, gotowych belek nadprożowych oraz stropów w ramach spójnego systemu eliminuje ich powstawanie. Należy pamiętać, że mostki cieplne w ścianach mogą zwiększać zapotrzebowanie na ciepło do ogrzewania pomieszczeń nawet o 20%. Zastosowanie systemowych rozwiązań znacząco zmniejsza straty ciepła przez ściany budynku, co bezpośrednio przekłada się na obniżenie rachunków za ogrzewanie.

Koszty i Efektywność Inwestycji w Gotowe Stropy YTONG

Decydując się na zastosowanie gotowych stropów firmy YTONG, inwestor otrzymuje pakiet obejmujący nie tylko materiały budowlane i transport, ale również fachowe doradztwo i instruktaż. Analiza kosztów inwestycji w gotowe stropy pokazuje, że jest to rozwiązanie ekonomicznie uzasadnione. W przypadku systemu YTONG, koszty ułożenia stropu obejmują cenę materiału, wynajem dźwigu oraz sam montaż i zbrojenie stropu. Co istotne, jeszcze tego samego dnia po ułożeniu stropów można przystąpić do budowy kolejnej kondygnacji. Pozwala to na wykorzystanie tego samego dźwigu do wstawienia kolejnych elementów, co generuje dodatkowe oszczędności dla inwestora.

W porównaniu do stropów gęstożebrowych, gdzie należy ponieść koszty wielu elementów składowych - materiału, stemplowania, ułożenia belek i pustaków stropowych oraz zalania betonem - system YTONG jest znacznie bardziej uproszczony. Również późniejsze koszty wykończenia stropu są nieporównywalnie niższe w przypadku zastosowania gotowych płyt stropowych YTONG. Na powierzchni takiego stropu wystarczy jedynie ułożyć paroizolację oraz wybrane materiały wykończeniowe, takie jak panele, płytki czy wykładzina dywanowa, aby móc zamieszkać. Jedynie od spodu strop wymaga szpachlowania, chociaż niektórzy inwestorzy celowo pozostawiają widoczne połączenia płyt stropowych, nadając wnętrzu oryginalny charakter.

Koszt gotowych stropów YTONG, uwzględniając finalne prace wykończeniowe, jest zbliżony do kosztów wykonania stropów gęstożebrowych. Co więcej, zastosowanie gotowych stropów okazuje się rozwiązaniem bardziej ekonomicznym i efektywnym, przyspieszającym budowę domu nawet o kilka tygodni. Zaletami gotowych stropów YTONG są trwałość, łatwość obróbki, szybkość montażu, bardzo dobre parametry termoizolacyjne oraz estetyczny wygląd. Materiał ten chroni również budynek przed rozprzestrzenianiem się ognia. Przy podejmowaniu decyzji o wyborze systemu stropowego, warto rozważyć systemowe rozwiązania oferowane przez producentów materiałów budowlanych do wznoszenia ścian, zwłaszcza że finalny koszt jest porównywalny z innymi technologiami dostępnymi na rynku.

Wyzwania związane z Ugięciami Stropów i Pękaniem Ścian

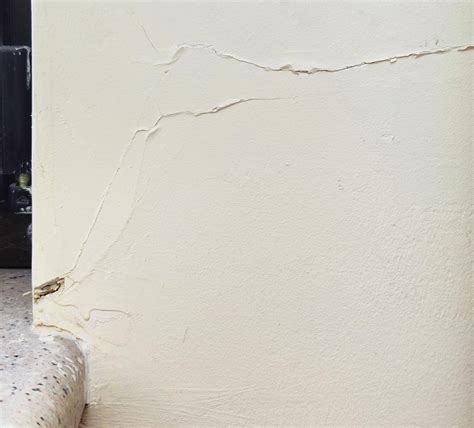

Problem pękających ścian murowanych na stropach żelbetowych stanowi wyzwanie w nowoczesnym budownictwie wielorodzinnym. W budynkach o żelbetowej konstrukcji nośnej, wyposażonych w murowane ściany wypełniające, odkształcenia stropów wywołane obciążeniami zewnętrznymi mogą prowadzić do powstawania uszkodzeń ścian. Dotyczy to zarówno ciężaru wbudowanych materiałów budowlanych, jak i obciążeń użytkowych. Jeśli skala uszkodzeń jest znaczna i dotyczy większości lokali, problem staje się poważny i kosztowny w likwidacji.

Główną przyczyną uszkodzeń ścian są odkształcenia stropów, które mogą przyjmować postać pęknięć przechodzących przez całą grubość ściany. Układ tych pęknięć zależy od wielkości ugięć stropów, proporcji między wysokością a długością ścian, a także od obecności otworów w ścianach i ich lokalizacji na uginającym się stropie. W przypadku stosunkowo krótkich ścian, uszkodzenia manifestują się jako poziome rysy zlokalizowane przy podłodze. Długie ściany mogą pękać niemal pionowo w strefie dolnej, podobnie jak belki zginane. W typowych ścianach często obserwuje się efekt przesklepienia, objawiający się ukośnymi rysami przy "podporach" i ewentualnie poziomymi rysami w środkowej strefie ścian. Uszkodzenia koncentrują się również przy otworach w ścianach, a często pojawia się rysa na styku ściany i sufitu.

Za obecny stan rzeczy w dużej mierze odpowiada brak jednoznacznych przepisów normowych dotyczących dopuszczalnych ugięć stropów. Choć normy europejskie (eurokody) zaczynają poruszać tę problematykę, budynki projektowane według starszych norm często borykają się z problemami wynikającymi z nadmiernych ugięć stropów. Dotychczasowe normowe wartości granicznych ugięć płyt i belek żelbetowych dotyczyły głównie efektów wizualnych, mających na celu zapewnienie komfortu użytkowników i uniknięcie wrażenia awarii stropu.

Polska norma PN-B-03264 nie podaje bezpośrednio warunków ograniczających ugięcia w sposób eliminujący pękanie ścian niekonstrukcyjnych. Zawiera jedynie ogólne informacje, że podane wartości graniczne ugięć należy stosować, jeśli warunki użytkowania nie wymagają specjalnego ograniczenia ugięć, np. gdy ugięcia nie spowodują uszkodzeń elementów przylegających. Ten zapis powinien stanowić podstawę do dodatkowego ograniczania ugięć stropów.

Normy ISO i PN-EN 15037-1 wprowadzają bardziej restrykcyjne warunki dotyczące obliczania ugięć, uwzględniając sumę ugięć od obciążeń stałych i użytkowych. W przypadku stropów krzyżowo zbrojonych, normy nie definiują jednoznacznie sposobu wyznaczania ugięć, a także nie precyzują, czy do obliczeń ugięć należy stosować kombinatorykę obciążeń. Jej uwzględnienie znacząco zwiększa wyznaczone odkształcenia, dlatego w praktyce często nie jest stosowana przy wyznaczaniu ugięć, co może być problematyczne w przypadku elementów podatnych na pękanie.

Podstawowym sposobem na zmniejszenie ugięć stropów jest racjonalne kształtowanie konstrukcji już na etapie projektowania. Zaleca się stosowanie wieloprzęsłowych płyt stropowych o skrajnych przęsłach ze zmniejszoną rozpiętością. Stosowanie przęseł swobodnie podpartych lub o zwiększonej rozpiętości ma negatywne konsekwencje i może wymagać zastosowania płyt sprężonych. Należy dążyć do opierania płyt skrajnych na wszystkich krawędziach, stosując belki obwodowe, które mogą jednocześnie pełnić rolę nadproży okiennych.

Aby zminimalizować ryzyko pękania ścian, ugięcia stropów powinny być ograniczone do wartości nie większej niż L/500 rozpiętości i 10 mm (mniejsza z wartości). Przy czym, należy ograniczać jedynie tę część ugięcia, która pojawi się po wymurowaniu ścian wypełniających (tzw. ugięcie czynne). Analiza zachowania zrealizowanych budynków pokazuje, że nawet ograniczenie ugięcia czynnego do wartości L/500 nie zawsze gwarantuje całkowity brak problemów z rysowaniem się ścian wypełniających. W budynkach o podwyższonym standardzie inwestorzy powinni zatem narzucać ostrzejsze ograniczenia odkształcalności stropów.

Płyty stropowe nad garażami podziemnymi, często wychodzące poza obrys części naziemnej, wymagają szczególnej uwagi. Należy uwzględnić fakt, że płyta żelbetowa poza obrysem budynku może być nieobciążona. Zaniedbanie tego aspektu może prowadzić do wzrostu odkształceń płyt stropowych pod częścią mieszkalną i uszkodzeń ścian wypełniających. Płyty te muszą być obniżone względem płyt pomieszczeń mieszkalnych, ponieważ strop załamany ugina się bardziej niż strop bez załamań.

Na uskokach płyt stropowych często pojawiają się błędy projektowe, niezwiązane już z brakiem odpowiednich unormowań. Płyty stropowe bywają liczone jako ciągłe, jednak brak ciągłości zbrojenia górnego może uniemożliwić traktowanie obu części płyt poziomych i odcinka pionowego jako płyty ciągłej. Wytwarza się wówczas stan pośredni, trudny do oszacowania. W przypadku występowania dużych różnic w ugięciach stropów kolejnych kondygnacji, warto rozważyć zastosowanie słupów-wieszaków wyrównujących ugięcia.

Pękanie ścian można częściowo wyeliminować poprzez zastosowanie zbrojenia ścian murowanych, szczególnie w długich ścianach. Należy stosować ściany mało podatne na zarysowania, wykonane z elementów murowych grupy 1 na zaprawie cementowo-wapiennej. Murowanie można rozpocząć po osiągnięciu przez beton stropów pełnej wytrzymałości i usunięciu podpór montażowych.

W budynkach mieszkalnych obciążenia użytkowe są zazwyczaj niewielkie w porównaniu z obciążeniami całkowitymi. Umożliwia to skuteczne naprawianie popękanych ścian murowanych, pod warunkiem, że strop spełnia wymagania stanu granicznego nośności i stanu granicznego użytkowego (ograniczonego jedynie estetyką sufitu). Jednak przy małej sztywności stropów, uszkodzenia mogą pojawiać się okresowo.

Często pojawiające się w ekspertyzach zapisy o wzmacnianiu stropów taśmami z włókien węglowych budzą wątpliwości co do ich skuteczności. Stropy są w momencie wzmacniania w pełni obciążone i usztywnione otaczającymi elementami. Taśma zaczyna działać dopiero, gdy konstrukcja dodatkowo się odkształci. Rozwiązaniem mogą być taśmy sprężane, jednak skuteczność tego rozwiązania w warunkach pełnego obciążenia i odkształcenia stropu pozostaje dyskusyjna.

Podczas napraw spękanych ścian należy zwrócić uwagę na materiał, z którego zostały wykonane. Jeśli mieszkańcy skarżą się na złą akustykę, prawdopodobnie ściany wykonano z pustaków ceramicznych. Jak powiada stare powiedzenie, ugięć stropów nie da się całkowicie wyeliminować, ale należy dążyć do ich maksymalnego ograniczenia. Nawet kilkumilimetrowe odkształcenia stropów mogą spowodować pękanie wymurowanych na nich ścian. Efekt ten powinien być osiągnięty przez racjonalne kształtowanie konstrukcji, a ugięcie czynne ograniczone przynajmniej do wartości L/500 i 10 mm. Spełnienie tego warunku znacznie zmniejszy prawdopodobieństwo powstania uszkodzeń. Należy również zwrócić uwagę na poprawne wyznaczanie ugięć stropów, prawidłowo przyjmując schematy statyczne i uwzględniając konsekwencje przyjmowanych uproszczeń obliczeniowych.
