Główny Zawór Gazowy: Klucz do Bezpieczeństwa i Zgodności z Przepisami

Główny zawór gazowy, często nazywany kurkiem głównym, to niepozorny, lecz niezwykle istotny element każdej instalacji gazowej. Stanowi on pierwszą i fundamentalną linię obrony, zapewniając kontrolę nad dopływem paliwa gazowego do budynku i tym samym gwarantując bezpieczeństwo jego użytkownikom. Znajomość lokalizacji, zasad działania oraz wymogów prawnych dotyczących głównego zaworu gazowego jest kluczowa dla każdego właściciela nieruchomości. Niniejszy artykuł, opierając się na Rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, szczegółowo omawia przepisy dotyczące tego kluczowego elementu instalacji gazowej.

Definicja i Zakres Instalacji Gazowej

Zgodnie z § 156 ust. 2 i 3 Rozporządzenia Ministra Infrastruktury, instalacja gazowa zasilana z sieci gazowej obejmuje układ przewodów za kurkiem głównym. Dotyczy to zarówno przewodów prowadzonych na zewnątrz, jak i wewnątrz budynku, wraz z całą armaturą, kształtkami, wyposażeniem, urządzeniami do pomiaru zużycia gazu (gazomierzami) oraz urządzeniami gazowymi, w tym przewodami spalinowymi lub powietrzno-spalinowymi. W przypadku instalacji zasilanych gazem płynnym ze stałych zbiorników lub baterii butli, instalacja rozpoczyna się za głównym zaworem odcinającym instalację zbiornikową. Natomiast instalacja zasilana z indywidualnej butli wewnątrz budynku obejmuje samą butlę, urządzenie redukcyjne, przewód z armaturą oraz urządzenie gazowe wraz z przewodami spalinowymi.

Warto zaznaczyć, że przepisy te nie dotyczą instalacji przeznaczonych dla celów rolniczych i produkcyjno-przemysłowych (technologicznych), co zostało precyzyjnie określone w § 156 ust. 6.

Wymagania Techniczne dla Instalacji Gazowych

Rozporządzenie Ministra Infrastruktury precyzuje szereg warunków technicznych, które muszą spełniać instalacje gazowe. W przewodach gazowych doprowadzających gaz do zewnętrznej ściany budynku mieszkalnego, zamieszkania zbiorowego czy użyteczności publicznej, ciśnienie nie powinno przekraczać 500 kPa. Dla pozostałych budynków dopuszczalne ciśnienie wynosi do 1600 kPa (§ 157 ust. 1). Instalacja w budynku musi zapewniać doprowadzenie paliwa gazowego w ilości odpowiadającej potrzebom użytkowym oraz odpowiednie ciśnienie przed urządzeniami gazowymi, zgodne z Polską Normą, przy czym ciśnienie to nie powinno być wyższe niż 5 kPa (§ 157 ust. 2).

Szczególne wymagania dotyczą budynków o dużej wysokości. W budynkach o wysokości przekraczającej 35 m, instalacja gazowa może być doprowadzona jedynie do pomieszczeń technicznych z urządzeniami gazowymi (zlokalizowanych w piwnicy, na najniższej kondygnacji nadziemnej, na najwyższej kondygnacji lub nad nią), pod warunkiem zastosowania urządzeń stabilizujących ciśnienie gazu (§ 157 ust. 3). Instalacje gazowe w budynkach o wysokości powyżej 25 m wymagają uzyskania pozytywnej opinii właściwego komendanta wojewódzkiego Państwowej Straży Pożarnej (§ 157 ust. 4).

Istotne ograniczenia dotyczą stosowania gazu płynnego. Instalacje gazowe zasilane gazem płynnym mogą być wykonywane wyłącznie w budynkach niskich (§ 157 ust. 5). Ponadto, zabrania się stosowania w jednym budynku gazu płynnego i gazu z sieci gazowej (§ 157 ust. 6), z wyjątkiem sytuacji, gdy w budynku niskim, posiadającym w mieszkaniach instalację zasilaną gazem płynnym, dopuszcza się usytuowanie kotłowni gazowej zasilanej z sieci gazowej (§ 157 ust. 7).

Instalacje gazowe zasilane gazem o gęstości większej od gęstości powietrza nie mogą być stosowane w pomieszczeniach, których poziom podłogi znajduje się poniżej otaczającego terenu, a także w pomieszczeniach zawierających studzienki lub kanały instalacyjne i rewizyjne poniżej podłogi (§ 157 ust. 8).

Urządzenia Sygnalizująco-Odcinające Dopływ Gazu

Bezpieczeństwo użytkowania instalacji gazowych w dużej mierze zależy od stosowania odpowiednich urządzeń sygnalizujących i odcinających. Instalacje sygnalizujące niedopuszczalny poziom stężenia gazu mogą być stosowane w budynkach z ustanowionym stałym nadzorem lub w budynkach jednorodzinnych (§ 158 ust. 1). Czujki takie powinny być instalowane w piwnicach, suterenach oraz w miejscach, gdzie istnieje możliwość nagromadzenia gazu w stanach awaryjnych (§ 158 ust. 2). Sygnały alarmowe powinny być kierowane do służb ratowniczych w budynkach (z wyłączeniem jednorodzinnych) (§ 158 ust. 3).

Zabrania się instalowania urządzeń sygnalizacyjno-odcinających dopływ gazu do części mieszkalnej budynku wielorodzinnego, z wyjątkiem indywidualnych urządzeń dla odrębnych mieszkań (§ 158 ust. 4). Urządzenia te powinny być stosowane w pomieszczeniach, w których łączna nominalna moc cieplna urządzeń gazowych przekracza 60 kW (§ 158 ust. 5). Zawór odcinający stanowiący część takiego urządzenia powinien być zainstalowany poza budynkiem, między kurkiem głównym a wprowadzeniem przewodu do budynku (§ 158 ust. 6). Instalacje gazowe przyłączone do sieci gazowej z przewodów metalowych muszą być zabezpieczone przed prądami błądzącymi poprzez zainstalowanie wstawki izolacyjnej na wprowadzeniu rury gazowej do budynku (§ 158 ust. 7).

Kurek Główny Instalacji Gazowej - Lokalizacja i Wymagania

Kurek główny stanowi kluczowy element odcinający dopływ gazu do całego budynku. Zgodnie z § 159 ust. 1, każda instalacja gazowa budynku zasilanego z sieci gazowej musi być wyposażona w kurek główny na przyłączu.

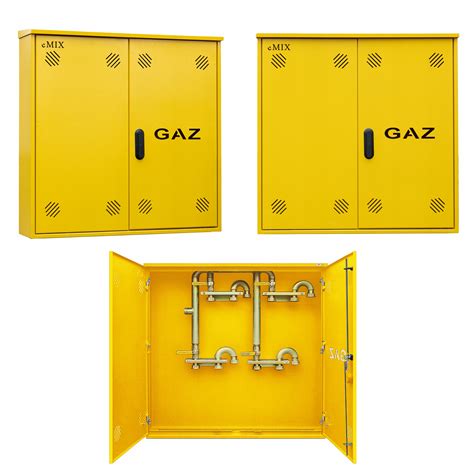

Lokalizacja kurka głównego jest ściśle określona. Powinien być on zainstalowany na zewnątrz budynku, w wentylowanej szafce wykonanej z materiału trudnozapalnego. Może znajdować się przy ścianie, we wnęce ściennej lub w odległości nieprzekraczającej 10 m od zasilanego budynku. Kluczowe jest, aby miejsce to było łatwo dostępne, zabezpieczone przed wpływami atmosferycznymi, uszkodzeniami mechanicznymi oraz dostępem osób niepowołanych (§ 159 ust. 2).

W zabudowie jednorodzinnej, zagrodowej i rekreacji indywidualnej dopuszcza się instalowanie kurka głównego w odległości większej niż 10 m od budynku, np. w linii ogrodzenia od ulicy, z dostępem od strony zewnętrznej działki (§ 159 ust. 3). W budynkach o charakterze monumentalnym, kurki główne mogą być umieszczane w miejscach łatwo dostępnych z zewnątrz, niebędących pomieszczeniami (np. w podcieniach, bramach), w odległości do 2 m od lica zewnętrznego budynku (§ 159 ust. 4).

Odległość kurka głównego montowanego przy ścianie lub we wnęce od poziomu terenu oraz od najbliższej krawędzi okna, drzwi lub innego otworu w budynku musi wynosić co najmniej 0,5 m (§ 159 ust. 5). W uzasadnionych przypadkach, wynikających z rozwiązań architektonicznych, dopuszcza się instalację więcej niż jednego kurka głównego, przy czym instalacje zasilane z oddzielnych przyłączy nie mogą być ze sobą połączone (§ 159 ust. 6). W zabudowie śródmiejskiej dopuszcza się instalowanie kurka głównego poniżej poziomu terenu, pod warunkiem spełnienia wymagań dla armatury zaporowej na gazociągach sieciowych (§ 159 ust. 7). Miejsce usytuowania kurka głównego musi być jednoznacznie oznakowane, a budynki z więcej niż jednym kurkiem głównym powinny zawierać informację o ich liczbie i lokalizacji (§ 159 ust. 8).

Zawory Odcinające - Dodatkowe Zabezpieczenia

W sytuacjach, gdy z jednego przyłącza gazowego zasilanych jest więcej niż jeden budynek, oprócz kurka głównego, należy zastosować odrębne zawory odcinające dla każdego budynku (§ 160 ust. 1). W budynkach jednorodzinnych, zagrodowych i rekreacji indywidualnej, gdy kurek główny jest zainstalowany w linii ogrodzenia w odległości większej niż 10 m, wymagane jest dodatkowe zastosowanie zaworu odcinającego na ścianie budynku (§ 160 ust. 2). Zawory te muszą spełniać wymagania określone w § 158 ust. 6.

Zawory Odcinające przed i za Urządzeniem Redukcyjnym

Instalacje gazowe zasilane z sieci o ciśnieniu do 500 kPa, obsługujące więcej niż jednego odbiorcę lub o zużyciu gazu przekraczającym 10 m³/h, wymagają zainstalowania zaworu odcinającego przed urządzeniem redukcyjnym oraz zaworu odcinającego będącego kurkiem głównym za urządzeniem redukcyjnym (§ 161 ust. 1). W przypadku instalacji zasilanej ze wspólnej sieci o ciśnieniu do 500 kPa, dla jednego odbiorcy i zużyciu poniżej 10 m³/h, dopuszcza się, aby zawór odcinający przed urządzeniem redukcyjnym pełnił funkcję kurka głównego. Dotyczy to również sytuacji, gdy urządzenie redukcyjne jest zintegrowane z gazomierzem (§ 161 ust. 2).

Urządzenia Redukcyjne

Urządzenia redukcyjne, służące do obniżenia ciśnienia gazu, mogą być instalowane wyłącznie na zewnątrz budynku i muszą być zabezpieczone przed dostępem osób niepowołanych oraz uszkodzeniami mechanicznymi (§ 162).

Przewody Instalacji Gazowej - Materiały i Montaż

Przewody instalacji gazowej prowadzone poniżej poziomu terenu, poza budynkiem w odległości większej niż 0,5 m od jego ściany, muszą spełniać wymagania przepisów dotyczących sieci gazowych (§ 163 ust. 1). Kluczowe jest zapewnienie szczelności i trwałości przewodów zgodnie z Polską Normą (§ 163 ust. 1a).

Przewody gazowe, odległe o 0,5 m od zewnętrznej ściany budynku do kurków odcinających przed gazomierzami (w budynkach wielorodzinnych) lub do odgałęzień lokali użytkowych, powinny być wykonane z rur stalowych bez szwu lub ze szwem, łączonych spawaniem (§ 163 ust. 2). Dotyczy to również przewodów w budynkach jednorodzinnych, zagrodowych i rekreacji indywidualnej, od 0,5 m przed ścianą zewnętrzną do wyprowadzenia poza jej lico (§ 163 ust. 3).

W budynkach jednorodzinnych, zagrodowych i rekreacji indywidualnej, przewody instalacji gazowej, a w pozostałych budynkach przewody za gazomierzami lub odgałęzieniami do lokali, mogą być wykonane z rur stalowych łączonych spawaniem, połączeniami gwintowanymi, lub z rur miedzianych łączonych lutowaniem twardym. Dopuszcza się inne metody łączenia, pod warunkiem spełnienia norm szczelności i trwałości (§ 163 ust. 4).

Zabrania się prowadzenia przewodów gazowych po zewnętrznej stronie ścian, jeśli są wykonane z rur stalowych (w przypadku paliw gazowych z kondensacją pary wodnej lub innych składników) lub z rur miedzianych (§ 163 ust. 5).

Usytuowanie Przewodów Instalacji Gazowej

Przewody instalacji gazowej nie mogą być prowadzone przez pomieszczenia mieszkalne ani przez pomieszczenia, których użytkowanie mogłoby naruszyć stan techniczny instalacji lub parametry gazu (§ 164 ust. 1). W pomieszczeniach mieszkalnych zabronione jest prowadzenie przewodów z połączeniami gwintowanymi lub innymi, które mogą stanowić zagrożenie (§ 164 ust. 2). Lokalizacja przewodów gazowych względem innych instalacji (ogrzewczych, wodociągowych, elektrycznych itp.) musi zapewniać bezpieczeństwo ich użytkowania (§ 164 ust. 3).

Rozwiązania Techniczne Instalacji Gazowej

Rozwiązania techniczne instalacji gazowej powinny umożliwiać samokompensację wydłużeń cieplnych i eliminować odkształcenia wynikające z osiadania budynku (§ 165 ust. 1). W piwnicach i suterenach przewody gazowe należy prowadzić na powierzchni ścian lub pod stropem. Na kondygnacjach nadziemnych dopuszcza się prowadzenie ich w bruzdach osłoniętych ekranami lub wypełnionych masą tynkarską, pod warunkiem przeprowadzenia próby szczelności i zastosowania materiałów niepowodujących korozji przewodów (§ 165 ust. 2).

Gazomierze - Urządzenia Pomiarowe

Urządzenia pomiarowe zużycia gazu, czyli gazomierze, powinny spełniać wymagania Polskiej Normy. Powinny być instalowane oddzielnie dla każdego odbiorcy i zabezpieczone przed dostępem osób nieupoważnionych (§ 166 ust. 1). Lokalizacja gazomierzy musi zapewniać łatwy dostęp do kontroli i wymiany (§ 166 ust. 2). Przed każdym gazomierzem należy zainstalować zawór odcinający (§ 166 ust. 3).

Wymogi Dotyczące Instalowania Gazomierzy

Gazomierze powinny być instalowane w przedziale wysokości od 0,3 m do 1,8 m od poziomu podłogi do ich spodu, lub co najmniej 0,5 m od poziomu terenu (§ 168 ust. 1). Gazomierze do gazu o gęstości mniejszej od powietrza powinny być umieszczone powyżej urządzeń mogących iskrzyć (np. liczników elektrycznych), a do gazu o gęstości większej od powietrza - co najmniej 0,3 m poniżej takich urządzeń (§ 168 ust. 2). Gazomierze instalowane bez szafek, na tym samym poziomie co urządzenia iskrzące, powinny być od nich oddalone o co najmniej 1 m (§ 168 ust. 3).

Pomieszczenia do Instalowania Urządzeń Gazowych

Urządzenia gazowe mogą być instalowane wyłącznie w pomieszczeniach spełniających określone warunki dotyczące wysokości, kubatury, wentylacji, odprowadzenia spalin i dopływu powietrza do spalania, zgodnie z rozporządzeniem, Polskimi Normami i przepisami odrębnymi (§ 170 ust. 1). Urządzenia z otwartą komorą spalania (typu A i B) nie mogą być instalowane w pomieszczeniach mieszkalnych, z wyjątkiem określonych sytuacji (§ 170 ust. 2).

Kubatura pomieszczeń z urządzeniami gazowymi nie powinna być mniejsza niż:

• 8 m³ - dla urządzeń pobierających powietrze z pomieszczenia.
• 6,5 m³ - dla urządzeń z zamkniętą komorą spalania.

Pomieszczenia te powinny mieć wysokość co najmniej 2,2 m (§ 170 ust. 3 i 4). W starszych budynkach jednorodzinnych, zagrodowych i rekreacji indywidualnej dopuszcza się instalowanie kotłów grzewczych w pomieszczeniach technicznych o wysokości co najmniej 1,9 m, z zachowaniem pozostałych warunków (§ 170 ust. 5).

Wymogi Dotyczące Pomieszczeń do Instalowania Kotłów na Paliwa Gazowe

Pomieszczenia przeznaczone do instalowania kotłów na paliwa gazowe muszą spełniać wymagania § 172 oraz innych przepisów rozporządzenia, a także norm dotyczących kotłowni wbudowanych (§ 176 ust. 1).

• Kotły o łącznej mocy cieplnej do 30 kW mogą być instalowane w pomieszczeniach nieprzeznaczonych na stały pobyt ludzi.
• Kotły o łącznej mocy cieplnej od 30 kW do 60 kW powinny być instalowane w pomieszczeniu technicznym lub w budynku wolno stojącym przeznaczonym wyłącznie na kotłownię.
• Kotły o łącznej mocy cieplnej od 60 kW do 2000 kW muszą być instalowane w pomieszczeniu technicznym lub w budynku wolno stojącym przeznaczonym wyłącznie na kotłownię.
• Kotły o łącznej mocy cieplnej powyżej 2000 kW instaluje się wyłącznie w budynku wolno stojącym przeznaczonym na kotłownię (§ 176 ust. 2-5).

Wymagania dotyczące kubatury pomieszczeń z kotłami do 60 kW oraz kotłów powyżej 60 kW pobierających powietrze z pomieszczeń, określa § 172 (§ 176 ust. 6). Kubatura pomieszczeń z kotłami o mocy powyżej 60 kW z zamkniętą komorą spalania określa się indywidualnie (§ 176 ust. 7).

Zasilanie Gazem Płynnym z Butli Gazowej

Instalacje gazowe mogą być zasilane gazem płynnym z butli (do 33 kg) lub baterii takich butli na zewnątrz budynku, pod warunkiem spełnienia określonych wymagań (§ 178). Butle muszą być umieszczone na zewnątrz, w oznakowanym miejscu, na utwardzonym podłożu, pod zadaszeniem chroniącym od warunków atmosferycznych. Liczba butli w baterii nie może przekraczać 10. Butle powinny być podłączone do kolektora wykonanego z rury stalowej bez szwu lub rury przewodowej łączonej przez spawanie. Odległość butli od okien i drzwi w ścianie zewnętrznej budynku nie powinna być mniejsza niż 2 m. Butle nie mogą być sytuowane w zagłębieniach terenu (§ 178).

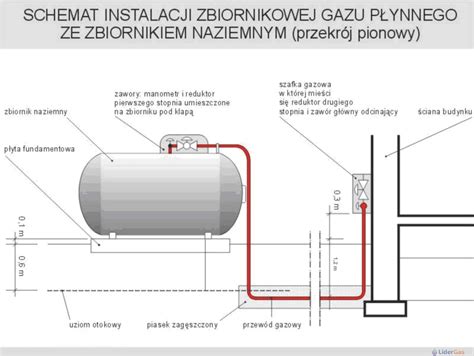

Zasilanie Gazem Płynnym ze Zbiorników

Instalacje mogą być zasilane z jednego zbiornika z gazem płynnym lub grupy zbiorników. Liczba naziemnych zbiorników w grupie nie powinna przekraczać 6, a ich łączna pojemność 100 m³ (§ 179 ust. 1 i 2). Dopuszczalna odległość zbiorników od budynków produkcyjnych i magazynowych zależy od ich pojemności i jest określona w tabelach przepisów. Odległość od granicy działki budowlanej powinna wynosić nie mniej niż połowa odległości wymaganej od budynku (§ 179 ust. 5 i 6). Możliwe jest zmniejszenie odległości od budynku o 50% w przypadku zastosowania wolno stojącej ściany oddzielenia przeciwpożarowego (§ 179 ust. 7).

Podsumowanie i Kluczowe Wnioski

Przepisy Rozporządzenia Ministra Infrastruktury dotyczące instalacji gazowych, a w szczególności głównego zaworu gazowego, mają na celu zapewnienie najwyższego poziomu bezpieczeństwa. Kluczowe aspekty to:

• Lokalizacja kurka głównego: Zawsze na zewnątrz budynku, w łatwo dostępnym, bezpiecznym i oznakowanym miejscu, w odpowiedniej szafce.
• Obowiązek informacyjny: Budynki z więcej niż jednym kurkiem głównym muszą zawierać stosowne oznakowanie.
• Dodatkowe zawory odcinające: Konieczne w przypadku zasilania więcej niż jednego budynku z jednego przyłącza lub w określonych sytuacjach w budownictwie jednorodzinnym.
• Materiały i wykonanie: Użycie odpowiednich materiałów i technik montażu (spawanie, lutowanie twarde) zapewnia trwałość i szczelność instalacji.
• Urządzenia sygnalizacyjne: Istotne dla wczesnego wykrywania niebezpieczeństwa.
• Brak terminów narzuconych odgórnie: Modernizacja przyłącza gazowego i instalacji, w tym przeniesienie kurka głównego, nie jest obarczona sztywnymi terminami sankcjami za ich niedotrzymanie, co daje pewną elastyczność w planowaniu prac. Jednakże, w trosce o bezpieczeństwo, warto rozważyć te modernizacje w dogodnym dla inwestora czasie, często negocjując warunki z przedsiębiorstwem gazowniczym.

Prawidłowe zrozumienie i stosowanie się do powyższych przepisów jest nie tylko wymogiem prawnym, ale przede wszystkim gwarancją bezpieczeństwa dla mieszkańców i ich mienia. W przypadku wątpliwości co do lokalizacji lub stanu technicznego głównego zaworu gazowego, zawsze zaleca się konsultację z odpowiednim przedsiębiorstwem gazowniczym lub wykwalifikowanym instalatorem.
