Wiertarka Napędzana Paskiem: Mechanizm, Zastosowania i Zalety

Wiertarka napędzana paskiem to narzędzie, które od dziesięcioleci stanowi fundamentalny element wyposażenia wielu warsztatów, zarówno tych profesjonalnych, jak i hobbystycznych. Jej konstrukcja, choć pozornie prosta, opiera się na sprytnym wykorzystaniu siły obrotowej przekazywanej za pomocą elastycznego elementu, jakim jest pasek. Zrozumienie zasad działania, budowy i specyficznych cech tego typu wiertarek pozwala na świadomy wybór narzędzia dopasowanego do indywidualnych potrzeb oraz na pełne wykorzystanie jego potencjału.

Geneza i Zasada Działania Wiertarki Paskowej

Idea napędu paskowego w narzędziach mechanicznych sięga początków rewolucji przemysłowej. W przypadku wiertarek, zastosowanie paska miało na celu rozwiązanie kilku kluczowych problemów związanych z ówczesnymi technologiami napędowymi. Bezpośrednie połączenie silnika z wrzecionem często wiązało się z dużymi prędkościami obrotowymi, które mogły być trudne do kontrolowania i generowały nadmierne wibracje. Pasek, będąc elementem elastycznym, działał jako amortyzator, wygładzając nierównomierności obrotów i redukując hałas.

Podstawowa zasada działania wiertarki napędzanej paskiem opiera się na przeniesieniu momentu obrotowego z silnika elektrycznego na wrzeciono wiertarki za pomocą paska napędowego. Silnik, umieszczony zazwyczaj w podstawie lub obudowie wiertarki, obraca kołem pasowym silnika. Pasek napędowy, wykonany z gumy wzmocnionej włóknami lub innych wytrzymałych materiałów, łączy to koło z większym kołem pasowym zamontowanym na wrzecionie wiertarki. Różnica w średnicach kół pasowych pozwala na zmianę prędkości obrotowej - mniejsze koło na silniku i większe na wrzecionie powodują spowolnienie obrotów, podczas gdy odwrotne proporcje prowadziłyby do ich przyspieszenia. Kluczowym elementem jest odpowiednie napięcie paska, które zapewnia efektywne przenoszenie mocy bez poślizgu.

Budowa Typowej Wiertarki Paskowej

Konstrukcja wiertarki napędzanej paskiem, choć może się różnić w zależności od modelu i przeznaczenia, zazwyczaj obejmuje następujące kluczowe komponenty:

• Silnik Elektryczny: Stanowi serce wiertarki, generując moc obrotową. Jego moc i rodzaj (np. indukcyjny, szczotkowy) wpływają na ogólną wydajność narzędzia.
• Koło Pasowe Silnika: Mniejsze koło zamontowane na wale silnika, z którym bezpośrednio styka się pasek napędowy.

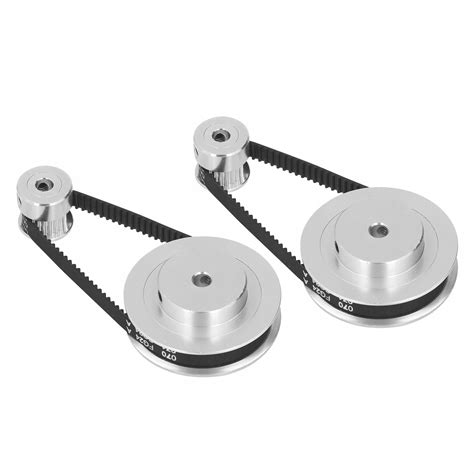

• Pasek Napędowy: Elastyczny element przenoszący ruch obrotowy. Może mieć różne profile (np. klinowy, wielorowkowy) w zależności od wymagań dotyczących przyczepności i przenoszonej mocy.
• Koło Pasowe Wrzeciona: Większe koło pasowe zamontowane na wrzecionie wiertarki, które odbiera ruch od paska.
• Wrzeciono: Główny element obrotowy wiertarki, do którego mocowany jest uchwyt wiertarski.
• Uchwyt Wiertarski: Służy do mocowania wierteł i innych narzędzi obrotowych. Może być samozaciskowy (bezkluczowy) lub na kluczyk.
• Kolumna/Podstawa: Element konstrukcyjny, na którym zamontowane jest wrzeciono i mechanizm napędowy. W wiertarkach stołowych i słupowych zapewnia stabilność i precyzję pozycjonowania.
• Stół Roboczy: Powierzchnia, na której umieszcza się obrabiany materiał. W wiertarkach stołowych i słupowych często posiada możliwość regulacji wysokości i kąta nachylenia.
• Mechanizm Regulacji Prędkości: W wielu wiertarkach paskowych regulacja prędkości obrotowej odbywa się poprzez manualną zmianę położenia paska na kołach pasowych o różnej średnicy. W bardziej zaawansowanych modelach można spotkać elektroniczną regulację prędkości.
• Obudowa/Osłony: Chronią użytkownika przed ruchomymi elementami napędu (paskiem i kołami pasowymi) oraz przed pyłem i innymi zanieczyszczeniami.

Regulacja Prędkości Obrotowej - Klucz do Uniwersalności

Jedną z fundamentalnych zalet wiertarek napędzanych paskiem jest możliwość łatwej i efektywnej regulacji prędkości obrotowej wrzeciona. W klasycznych rozwiązaniach odbywa się to poprzez manualną zmianę położenia paska na kołach pasowych o stopniowanej średnicy. Wiertarka zazwyczaj posiada dwa lub więcej kół pasowych na wale silnika i dwa lub więcej na wrzecionie. Przełożenie napędu na różne pary kół pozwala na uzyskanie kilku zakresów prędkości obrotowych.

• Niskie prędkości (np. 200-500 obr./min): Idealne do wiercenia w materiałach twardych, takich jak stal, żeliwo czy twarde drewno. Niska prędkość minimalizuje nagrzewanie się wiertła i materiału, zapobiega jego przepaleniu i zapewnia czyste otwory. Pozwala również na zastosowanie większych średnic wierteł.
• Średnie prędkości (np. 500-1500 obr./min): Uniwersalne zastosowanie, odpowiednie do większości prac w miękkich i średnio twardych materiałach, takich jak aluminium, mosiądz czy drewno miękkie.
• Wysokie prędkości (np. 1500-3000 obr./min i więcej): Stosowane głównie do wiercenia w materiałach miękkich, takich jak tworzywa sztuczne, cienkie blachy czy sklejka. Wysoka prędkość pozwala na szybkie usuwanie materiału i uzyskanie gładkich powierzchni.

Precyzyjna regulacja prędkości jest kluczowa dla uzyskania optymalnych rezultatów i przedłużenia żywotności zarówno wiertła, jak i samego narzędzia. Zbyt wysoka prędkość w twardym materiale może prowadzić do szybkiego stępienia wiertła, jego przegrzania, a nawet uszkodzenia obrabianego przedmiotu. Z kolei zbyt niska prędkość w miękkim materiale może skutkować "zacieraniem się" wiertła, nierównym otworem i trudnościami w jego usunięciu.

Rodzaje Wiertarek Napędzanych Paskiem

Wiertarki napędzane paskiem występują w różnych formach, dostosowanych do specyficznych zastosowań i warunków pracy:

• Wiertarki Stołowe (Bench Drills): Kompaktowe urządzenia montowane na blacie stołu roboczego. Charakteryzują się mniejszym zasięgiem i mniejszą mocą niż wiertarki słupowe, ale są idealne do precyzyjnych prac w niewielkich warsztatach i do zastosowań hobbystycznych. Zapewniają dobrą stabilność i powtarzalność wiercenia.
• Wiertarki Słupowe (Drill Presses): Bardziej masywne i potężne maszyny, montowane na stabilnym słupie. Posiadają większy zasięg, większą moc silnika i zazwyczaj szerszy zakres regulacji prędkości. Stół roboczy w wiertarkach słupowych jest zazwyczaj większy i często może być obracany lub pochylany, co zwiększa wszechstronność narzędzia. Są one preferowanym wyborem w profesjonalnych warsztatach, gdzie wymagane jest wiercenie otworów o większych średnicach, w twardszych materiałach i z dużą precyzją.
• Wiertarki Przemysłowe: Największe i najmocniejsze maszyny, zaprojektowane do intensywnej pracy w warunkach przemysłowych. Mogą posiadać zaawansowane systemy sterowania, automatyczne posuwy i być przystosowane do obróbki bardzo dużych elementów. Napęd paskowy w tych maszynach jest często wzmocniony i bardziej złożony, aby sprostać ekstremalnym obciążeniom.

Zalety Stosowania Napędu Paskowego

Technologia napędu paskowego w wiertarkach oferuje szereg istotnych korzyści, które przyczyniły się do jej długowieczności i popularności:

• Redukcja Wibracji i Hałasu: Elastyczność paska działa jako naturalny tłumik, absorbując drgania generowane przez silnik i proces wiercenia. Skutkuje to cichszą pracą narzędzia i mniejszym zmęczeniem operatora.
• Ochrona Silnika i Narzędzia: Pasek może działać jako element "bezpiecznikowy". W przypadku nagłego zablokowania się wiertła lub przeciążenia, pasek może się ześlizgnąć lub nawet zerwać, chroniąc tym samym silnik przed uszkodzeniem. Podobnie, chroni to wrzeciono i uchwyt wiertarski przed gwałtownymi przeciążeniami.
• Łatwa i Tani Regulacja Prędkości: Jak wspomniano wcześniej, manualna regulacja prędkości poprzez zmianę położenia paska jest prostym i ekonomicznym rozwiązaniem, pozwalającym na dostosowanie pracy wiertarki do różnych materiałów i zadań.
• Prostota Konstrukcji i Konserwacji: Napęd paskowy jest mechanicznie prosty, co przekłada się na mniejszą liczbę potencjalnych punktów awarii w porównaniu do bardziej skomplikowanych układów napędowych. Wymiana zużytego paska jest zazwyczaj prostym i niedrogim zabiegiem.
• Niski Koszt Produkcji: Ogólna prostota konstrukcji sprawia, że wiertarki paskowe są często bardziej przystępne cenowo niż ich odpowiedniki z napędem bezpośrednim lub innymi, bardziej zaawansowanymi systemami przeniesienia napędu.
• Możliwość Zwiększenia Momentu Obrotowego przy Niższych Prędkościach: Poprzez odpowiedni dobór średnic kół pasowych, możliwe jest uzyskanie wysokiego momentu obrotowego przy niskich prędkościach obrotowych, co jest kluczowe przy wierceniu dużych otworów w twardych materiałach.

Wady i Ograniczenia Napędu Paskowego

Mimo licznych zalet, napęd paskowy posiada również pewne ograniczenia, które warto wziąć pod uwagę:

• Poślizg Paska: Jeśli pasek jest zbyt luźny, zużyty lub zabrudzony, może dojść do jego poślizgu na kołach pasowych. Skutkuje to utratą mocy, nierównomiernymi obrotami i możliwością przegrzewania się paska.
• Zużycie Paska: Paski napędowe, jako elementy eksploatacyjne, ulegają zużyciu i z czasem mogą wymagać wymiany. Zwykle objawia się to pęknięciami, rozciągnięciem lub utratą elastyczności.
• Ograniczona Precyzja przy Bardzo Wysokich Obrotach: Przy ekstremalnie wysokich prędkościach obrotowych, niewielkie nierówności paska lub kół pasowych mogą generować zauważalne bicia, wpływając na precyzję wiercenia. Jednakże, dla większości zastosowań wiertarek stołowych i słupowych, jest to zazwyczaj pomijalne.
• Konieczność Regularnej Regulacji Napięcia: Aby zapewnić optymalną pracę, napięcie paska może wymagać okresowej regulacji, zwłaszcza po jego wymianie lub w miarę naturalnego rozciągania się materiału.

Wiertarka Paskowa w Praktyce - Jak Wybrać i Użytkować?

Wybór odpowiedniej wiertarki napędzanej paskiem zależy od rodzaju prac, jakie zamierzamy wykonywać. Dla majsterkowiczów i amatorów, kompaktowa wiertarka stołowa często będzie wystarczająca. Zapewni ona precyzję i stabilność lepszą niż wiertarka ręczna, a jednocześnie zajmuje niewiele miejsca.

Dla bardziej zaawansowanych użytkowników, modelarzy, stolarzy czy mechaników, wiertarka słupowa będzie bardziej odpowiednim wyborem. Jej większa moc, zasięg i stabilność pozwalają na wykonywanie szerszego zakresu prac, w tym wiercenia otworów o większych średnicach i w twardszych materiałach.

Podczas zakupu warto zwrócić uwagę na:

• Moc Silnika: Im większa moc, tym łatwiej wiertarka poradzi sobie z twardszymi materiałami i większymi wiertłami.
• Zakres Prędkości Obrotowych: Upewnij się, że dostępne zakresy prędkości odpowiadają Twoim potrzebom. Warto mieć możliwość pracy zarówno na niskich, jak i wysokich obrotach.
• Głębokość Wiercenia: Określa maksymalną odległość od stołu roboczego do uchwytu wiertarskiego, co wpływa na maksymalną wielkość obrabianego przedmiotu.
• Ruchomości Stołu: Możliwość regulacji wysokości, obrotu czy pochylenia stołu zwiększa wszechstronność narzędzia.
• Jakość Wykonania: Solidna konstrukcja, precyzyjne wykonanie elementów (wrzeciono, prowadnice stołu) gwarantują długą żywotność i powtarzalność pracy.
• Rodzaj Uchwytu Wiertarskiego: Uchwyty samozaciskowe są wygodniejsze w obsłudze, ale uchwyty na kluczyk mogą zapewniać pewniejsze mocowanie wiertła przy dużych obciążeniach.

Regularna konserwacja, obejmująca smarowanie ruchomych części, czyszczenie i kontrolę stanu paska napędowego, zapewni długą i bezproblemową pracę wiertarki. Napięcie paska powinno być ustawione tak, aby zapewnić pewne przeniesienie napędu bez poślizgu, ale jednocześnie nie nadmiernie obciążać łożyska silnika i wrzeciona. Wymiana zużytego paska jest zazwyczaj prostą czynnością, którą można wykonać samodzielnie.

Wiertarka napędzana paskiem, dzięki swojej sprawdzonej konstrukcji i wszechstronności, pozostaje niezastąpionym narzędziem w wielu zastosowaniach. Jej zdolność do precyzyjnego wiercenia z regulowaną prędkością, w połączeniu z relatywnie prostą budową i przystępną ceną, sprawia, że jest to doskonały wybór zarówno dla początkujących, jak i zaawansowanych użytkowników. Zrozumienie jej mechaniki i zasad działania pozwala na maksymalne wykorzystanie jej potencjału i cieszenie się precyzyjnie wykonanymi otworami.
