Gabiony w Infrastrukturze Kolejowej: Zastosowanie i Budowa Nasypów

Gabiony, te wszechstronne konstrukcje z metalowej siatki wypełnionej kamieniem, zdobywają coraz większą popularność nie tylko w aranżacji ogrodów, ale również w inżynierii lądowej, w tym w budowie i umacnianiu nasypów kolejowych. Ich unikalne właściwości sprawiają, że stanowią one efektywne i estetyczne rozwiązanie dla wielu wyzwań inżynieryjnych. Od stabilizacji skarp po budowę murów oporowych, gabiony oferują trwałość, elastyczność i możliwość integracji z naturalnym krajobrazem.

Czym są Gabiony? Definicja i Pochodzenie

Gabion, znany również jako kosz szańcowy, to element budowlany o prostopadłościennej formie, wykonany z siatki stalowej - najczęściej podwójnie skręconej lub zgrzewanej. Jego podstawowym zadaniem jest wzmacnianie konstrukcji ziemnych, takich jak skarpy, nasypy czy brzegi rzek. Koncepcja gabionów narodziła się we Włoszech w XIX wieku, gdzie początkowo służyły one głównie celom użytkowym, pomagając w utrzymaniu rzek w korytach i zabezpieczaniu podmywanych skarp. Współczesne zastosowania gabionów są znacznie szersze i obejmują zarówno konstrukcje inżynieryjne, jak i elementy architektoniczne, w tym ogrodzenia, elewacje, a nawet małą architekturę ogrodową.

W odróżnieniu od gabionów konstrukcyjnych, używanych w budownictwie drogowym czy hydrotechnicznym, gabiony stosowane jako elementy ogrodzeniowe czy architektoniczne charakteryzują się mniejszymi wymiarami i bardziej estetycznym wypełnieniem, tworząc rodzaj muru kamiennego. Istnieją również gabiony wypełniane szkłem, które nadają konstrukcji zupełnie odmienny, nowoczesny wygląd.

Konstrukcja i Materiały Gabionów

Podstawą każdego gabionu jest metalowa siatka, która musi odznaczać się wysoką trwałością i odpornością na uszkodzenia mechaniczne oraz korozję. Ze względu na ciężar wypełnienia, jakim są kamienie, kluczowe jest zastosowanie materiałów najwyższej jakości.

Rodzaje Siatek Gabionowych

Na rynku dostępne są dwa główne typy siatek gabionowych:

• Siatki plecione (splatane): Wykonane z drutu stalowego o średnicy od 2,2 do 4,5 mm, zazwyczaj podwójnie splatanego, tworzącego sześciokątne oczka (np. 6×8 cm lub 8×10 cm). Charakteryzują się większą elastycznością, co pozwala na lepsze dopasowanie do podłoża. Podwójny splot zmniejsza ryzyko powiększania się uszkodzeń w przypadku pęknięcia pojedynczego drutu. Siatki te są często stosowane do budowy koszy i materacy gabionowych, wykorzystywanych do umocnień skarp, nabrzeży, murków i ścian oporowych.

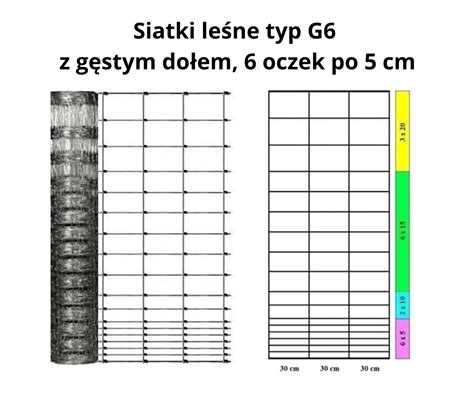

• Siatki zgrzewane: Produkowane z okrągłych drutów stalowych (o średnicy od 2,7 do 5 mm), łączonych poprzez zgrzewanie. Posiadają kwadratowe, prostokątne lub sześciokątne oczka. Są bardziej wytrzymałe i odporne na czynniki zewnętrzne niż siatki plecione. Najczęściej wykorzystuje się je do tworzenia materacy gabionowych, koszy oporowych, elementów małej architektury oraz minigabionów. Zgrzewane panele siatkowe, często wzmocnione drutem brzegowym, są łączone za pomocą spirali montażowych, drutu, zszywek lub śrub.

Ważnym aspektem jest wybór siatki o odpowiedniej grubości drutu i wielkości oczek, dostosowanej do planowanego zastosowania i rodzaju wypełnienia.

Zabezpieczenia Antykorozyjne

Aby zapewnić długowieczność gabionów, stalowe elementy muszą być odpowiednio zabezpieczone przed korozją. Najczęściej stosowane metody to:

• Ocynkowanie ogniowe: Zapewnia powłokę cynku o grubości co najmniej 230 g/m².
• Powłoka z PVC, HDPE lub polimerowa (np. PA6): Dodatkowa warstwa ochronna nakładana na druty ocynkowane lub pokryte stopem cynkowo-aluminiowym. Zapewnia większą odporność na działanie czynników chemicznych i ścieranie.
• Powłoka cynkowo-aluminiowa: Nakładana na drut przed wykonaniem siatki, daje kilkakrotnie większą odporność na korozję niż samo cynkowanie ogniowe.

W przypadku uszkodzeń powłoki ochronnej podczas montażu, zaleca się zabezpieczenie miejsc cięć drutów cynkiem w sprayu lub lakierem zaprawkowym.

Zastosowanie Gabionów w Infrastrukturze Kolejowej

Gabiony odgrywają kluczową rolę w nowoczesnym budownictwie kolejowym, przyczyniając się do zwiększenia bezpieczeństwa, trwałości i efektywności infrastruktury. Ich zastosowanie jest szczególnie widoczne w następujących obszarach:

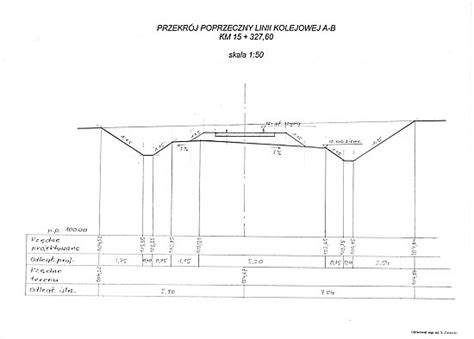

Umacnianie Nasypów Kolejowych

Nasypy kolejowe, ze względu na zmienne obciążenia i warunki atmosferyczne, są narażone na erozję i niestabilność. Gabiony stanowią doskonałe rozwiązanie do ich wzmacniania. Konstrukcje gabionowe, wypełnione odpowiednio dobranym kruszywem, tworzą masywne i stabilne ściany oporowe, które skutecznie zapobiegają osuwaniu się gruntu. Przepuszczalność gabionów dla wody zapobiega gromadzeniu się ciśnienia hydrostatycznego, co jest kluczowe dla zachowania integralności konstrukcji.

Budowa Murów Oporowych

W sytuacjach, gdy wymagane jest utrzymanie znaczących różnic wysokości terenu, gabiony są wykorzystywane do budowy murów oporowych. Mogą one przybierać formę prostych, monolitycznych ścian lub bardziej złożonych, tarasowych konstrukcji. Modułowa budowa gabionów pozwala na łatwe dostosowanie ich kształtu i wysokości do specyficznych wymagań terenu, a także na łatwe łączenie z innymi materiałami budowlanymi. Gabiony jako mury oporowe są szczególnie polecane na terenach o nierównym podłożu, gdzie wymagana jest ponadstandardowa stabilność i odporność.

Stabilizacja Skarp i Zboczy

Skarpy i zbocza wzdłuż linii kolejowych są podatne na osuwanie się ziemi, szczególnie podczas intensywnych opadów deszczu. Gabiony, dzięki swojej strukturze i możliwości wypełnienia kamieniem, doskonale stabilizują takie tereny. Mogą być stosowane jako pojedyncze elementy lub tworzyć złożone systemy oporowe, zapewniając trwałe i estetyczne rozwiązanie. W przypadku zboczy, gabiony mogą być również wypełniane ziemią i obsadzane roślinnością, tworząc zielone, ekologiczne umocnienia.

Ekrany Akustyczne

Wzdłuż ruchliwych linii kolejowych, gdzie hałas generowany przez pociągi stanowi problem, gabiony mogą być wykorzystywane do budowy ekranów akustycznych. Wypełnione kamieniem lub innymi materiałami tłumiącymi, stanowią skuteczną barierę dźwiękową. Dodatkowo, ze względu na swoją masywność i stabilność, ekrany gabionowe są odporne na działanie czynników atmosferycznych i uszkodzenia mechaniczne.

Elementy Małej Architektury Kolejowej

Gabiony znajdują również zastosowanie w tworzeniu elementów małej architektury w obrębie infrastruktury kolejowej, takich jak ławki, donice czy elementy wykończeniowe peronów. Ich uniwersalność pozwala na dopasowanie ich do różnych stylów architektonicznych, a trwałość i odporność na warunki atmosferyczne czynią je idealnym wyborem do przestrzeni publicznych.

Proces Budowy i Montażu Gabionów

Montaż gabionów, choć wydaje się prosty, wymaga precyzji i przestrzegania określonych zasad, zwłaszcza w przypadku konstrukcji inżynieryjnych.

Przygotowanie Terenu

Kluczowym etapem jest odpowiednie przygotowanie podłoża. Należy je wyrównać i zagęścić, aby zapewnić stabilną podstawę dla konstrukcji. W przypadku budowy murów oporowych lub umacniania skarp, często stosuje się geowłókninę lub geomembranę, która zapobiega migracji gruntu do wnętrza gabionu, jednocześnie umożliwiając odpływ wody.

Składanie i Łączenie Koszy

Gabiony są zazwyczaj dostarczane w formie płaskich paneli, które należy złożyć w odpowiedni kształt (najczęściej prostopadłościanu). Elementy siatki łączy się za pomocą spirali montażowych, drutu wiązałkowego, zszywek lub specjalnych śrub. W przypadku większych konstrukcji, stosuje się dodatkowe przegrody wewnętrzne, które dzielą kosz na komory, zwiększając jego stabilność i ułatwiając wypełnienie.

Wypełnienie Gabionów

Wybór materiału wypełniającego ma kluczowe znaczenie dla estetyki i funkcjonalności gabionu. W budownictwie kolejowym najczęściej stosuje się:

• Kruszywo kamienne: Granit, bazalt, wapień, piaskowiec. Kamienie powinny charakteryzować się wysoką mrozoodpornością, niską nasiąkliwością i odpornością na porastanie.
• Tłuczeń: Odpady z kamienia, gruz betonowy lub ceglany - mogą być stosowane w mniej eksponowanych miejscach lub jako materiał wypełniający.

Ważne jest, aby wielkość elementów wypełniających była nieco większa niż rozmiar oczek siatki, aby zapobiec ich wypadaniu. W przypadku budowli inżynieryjnych, rodzaj i wielkość wypełnienia powinien być określony przez projektanta.

Połączenia Między Gabionami

W przypadku budowy ścian z wielu gabionów, kluczowe jest ich odpowiednie połączenie, aby zapewnić spójność i stabilność całej konstrukcji. Stosuje się specjalne łączniki, które spinają sąsiadujące ze sobą kosze.

Zalety Stosowania Gabionów w Kolejnictwie

Zastosowanie gabionów w infrastrukturze kolejowej niesie ze sobą szereg korzyści:

• Trwałość i Wytrzymałość: Gabiony, dzięki zastosowaniu wysokiej jakości stali i odpowiednich zabezpieczeń antykorozyjnych, charakteryzują się bardzo długą żywotnością, często szacowaną na około 50 lat. Są odporne na zmienne warunki atmosferyczne, obciążenia mechaniczne i erozję.
• Elastyczność i Adaptacyjność: Modułowa budowa gabionów pozwala na łatwe dostosowanie ich do specyfiki terenu i wymagań projektu. Mogą być stosowane na nierównym podłożu i w trudnych warunkach terenowych.
• Przepuszczalność: Gabiony są przepuszczalne dla wody, co zapobiega gromadzeniu się ciśnienia hydrostatycznego i minimalizuje ryzyko uszkodzeń konstrukcji.
• Ekologiczne Rozwiązanie: Gabiony tworzone są w dużej mierze z materiałów naturalnych. Dodatkowo, ich struktura umożliwia rozwój roślinności, co przyczynia się do zwiększenia bioróżnorodności i poprawy estetyki otoczenia.
• Szybkość Montażu: W porównaniu do tradycyjnych metod budowy murów oporowych czy umacniania skarp, montaż gabionów jest zazwyczaj szybszy i mniej pracochłonny.
• Estetyka: Gabiony oferują nowoczesny i estetyczny wygląd, który można dopasować do otaczającego krajobrazu. Możliwość wykorzystania różnorodnych materiałów wypełniających pozwala na tworzenie unikalnych kompozycji.

Podsumowanie

Gabiony stanowią innowacyjne i wszechstronne rozwiązanie w budownictwie infrastruktury kolejowej. Ich zastosowanie w umacnianiu nasypów, budowie murów oporowych, stabilizacji skarp oraz jako ekrany akustyczne znacząco przyczynia się do poprawy bezpieczeństwa i trwałości linii kolejowych. Połączenie trwałości, elastyczności, ekologicznego charakteru i estetycznego wyglądu sprawia, że gabiony są coraz chętniej wybieranym materiałem przez inżynierów i projektantów w branży kolejowej.
