Zawór N108 w silniku 1.9 TDI AFN: Klucz do Prawidłowej Pracy i Diagnostyka Problemów

Silnik 1.9 TDI AFN, ceniony za swoją niezawodność i oszczędność, opiera swoje działanie na skomplikowanym systemie wtrysku paliwa. Kluczowym elementem tego systemu, odpowiedzialnym za precyzyjne sterowanie momentem wtrysku, jest elektrozawór N108. Choć jego nazwa może wydawać się techniczna, zrozumienie jego roli i potencjalnych awarii jest niezbędne dla każdego właściciela tego popularnego motoru, chcącego utrzymać pojazd w optymalnej kondycji. Niniejszy artykuł zgłębi tajniki działania zaworu N108, jego znaczenie dla dynamiki silnika oraz metody diagnozowania i rozwiązywania problemów z nim związanych.

Czym Jest Zawór N108 i Jak Działa?

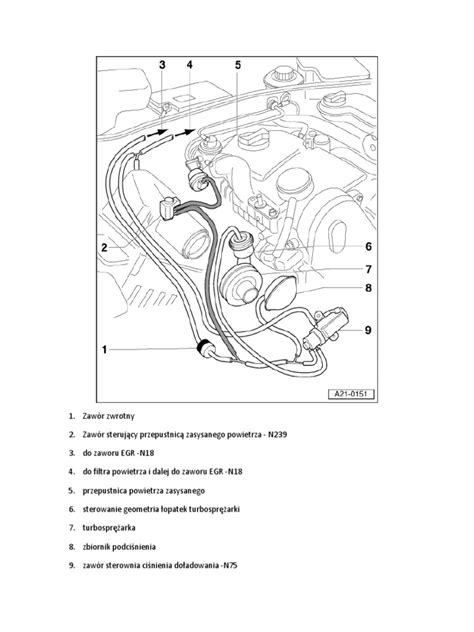

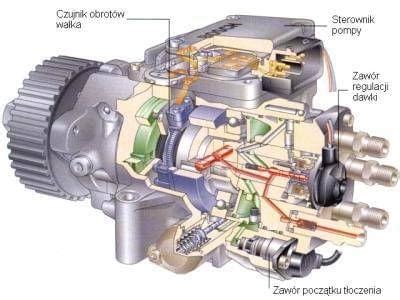

Zawór N108, znany również jako zawór regulacji dynamicznego kąta wyprzedzenia wtrysku, jest integralną częścią pompy wtryskowej typu VP37, stosowanej w silnikach 1.9 TDI AFN. Jego głównym zadaniem jest sterowanie hydraulicznym przestawiaczem kąta wtrysku, który z kolei wpływa na moment, w którym paliwo jest wtryskiwane do komory spalania.

Proces ten jest dynamiczny, co oznacza, że kąt wyprzedzenia wtrysku jest stale dostosowywany przez sterownik silnika (ECU) w zależności od bieżących warunków pracy jednostki napędowej - obciążenia, prędkości obrotowej, temperatury silnika i innych parametrów. Zawór N108, impulsowo sterowany przez ECU, otwiera i zamyka kanały przepływu oleju napędowego wewnątrz pompy, powodując przesunięcie tłoka przestawiacza kąta wtrysku. W ten sposób realizowana jest precyzyjna regulacja kąta wyprzedzenia wtrysku, niezbędna do optymalnego spalania, osiągnięcia maksymalnej mocy i minimalizacji emisji szkodliwych substancji.

Znaczenie Zaworu N108 dla Osiągów i Kultury Pracy Silnika

Prawidłowe działanie zaworu N108 ma bezpośredni wpływ na szereg aspektów pracy silnika 1.9 TDI AFN:

• Moc i Dynamika: Precyzyjnie ustawiony kąt wtrysku zapewnia optymalne wykorzystanie energii paliwa, przekładając się na lepszą moc i reakcję na pedał gazu. Nieprawidłowe działanie zaworu może skutkować spadkiem mocy, tzw. "efektem mula", gdzie silnik staje się ospały i brakuje mu "kopa".
• Kultura Pracy: Odpowiedni kąt wtrysku wpływa na płynność pracy silnika. Awaria N108 może objawiać się nierówną pracą, "klekotem" (szczególnie na biegu jałowym lub przy niskich obrotach) oraz trudnościami z uruchomieniem silnika, wymagającymi dłuższego kręcenia rozrusznikiem.
• Zużycie Paliwa: Zoptymalizowany proces spalania, wynikający z prawidłowego kąta wtrysku, przyczynia się do niższego zużycia paliwa. Nieprawidłowości w działaniu zaworu mogą prowadzić do zwiększonego apetytu silnika na paliwo.
• Emisja Spalin: Precyzyjne sterowanie wtryskiem jest kluczowe dla spełnienia norm emisji spalin. Awaria zaworu N108 może skutkować zwiększoną emisją szkodliwych związków.

Potencjalne Objawy Awarii Zaworu N108

Użytkownicy silników 1.9 TDI AFN mogą doświadczyć szeregu symptomów wskazujących na problem z zaworem N108. Warto zwrócić uwagę na:

• Spadek mocy silnika: Silnik staje się mułowaty, brakuje mu przyspieszenia, zwłaszcza przy wyższych obrotach lub pod obciążeniem.
• Nierówna praca silnika: Silnik może "klekotać", szarpać, falować na obrotach biegu jałowego.
• Trudności z uruchomieniem: Silnik wymaga dłuższego kręcenia rozrusznikiem, aby odpalić, lub odpala z opóźnieniem.
• Zwiększone zużycie paliwa: Obserwuje się wyraźny wzrost zużycia paliwa przy normalnej eksploatacji.
• Zwiększona emisja dymu: Szczególnie niebieski dym, pojawiający się przy pewnych obrotach i obciążeniu, może być sygnałem problemu z wtryskiem.
• Błędy diagnostyczne: Komputer diagnostyczny (VAG-COM, VCDS) może wykazać błędy związane z regulacją początku końca wtrysku, np. "17656 Regulacja początku końca wtrysku" lub "P1248 - 35-10 różnica regulacji sporadyczny".

Diagnostyka Problemu: Od Podstaw do Zaawansowanych Metod

Diagnozowanie problemów z zaworem N108 wymaga systematycznego podejścia, łączącego obserwację objawów z wykorzystaniem narzędzi diagnostycznych.

1. Podstawowe Sprawdzenie Połączeń Elektrycznych

Pierwszym krokiem powinno być dokładne sprawdzenie wiązki elektrycznej prowadzącej do zaworu N108 oraz samego złącza. Czasami problemem nie jest sam zawór, ale uszkodzone przewody, przerwane lub zaśniedziałe styki. Należy sprawdzić, czy kabelki nie są przetarte, załamane, a wtyczka czysta i nieuszkodzona. W przypadku uszkodzenia kabla przy samym zaworze, konieczne może być jego przylutowanie lub naprawa złącza.

2. Pomiar Oporności Zaworu

Zawór N108, podobnie jak inne elementy elektryczne, ma określoną rezystancję. Prawidłowa wartość oporności dla tego zaworu wynosi zazwyczaj około 18 Ohm (choć mogą występować niewielkie odchylenia w zależności od producenta i konkretnego numeru części). Pomiaru należy dokonać multimetrem, najlepiej po odłączeniu wtyczki od zaworu. Niska lub bardzo wysoka oporność, a także przerwa w obwodzie, świadczą o jego uszkodzeniu i konieczności wymiany. Warto zaznaczyć, że niektóre źródła podają oporność w okolicach 14 Ohm, co również może być akceptowalne.

3. Sprawdzenie Napięcia Zasilającego

Po włączeniu zapłonu do wtyczki zaworu N108 powinno docierać napięcie zasilające, zazwyczaj około 12V. Sprawdzenie tej wartości multimetrem, po podłączeniu wtyczki do zaworu (lub po podaniu napięcia na odpowiednie piny), pozwala wykluczyć problemy z instalacją elektryczną silnika lub sterownikiem ECU. Brak napięcia może wskazywać na uszkodzenie wiązki, bezpiecznika lub samego sterownika.

4. Analiza Danych z Komputera Diagnostycznego (VCDS/VAG-COM)

Zaawansowana diagnostyka wymaga użycia komputera diagnostycznego. Kluczowe są następujące grupy pomiarowe:

• Grupa 000 (Basic Settings - Ustawienia Podstawowe): Wartość w drugim polu tej grupy, podczas pracy silnika, może wskazywać na ogólny stan regulacji kąta wtrysku. Wartości znacznie odbiegające od normy (np. powyżej 170) mogą sugerować problem z pompą lub sterowaniem.
• Grupa 004 (Basic Settings - Ustawienia Podstawowe): Ta grupa pozwala na obserwację reakcji zaworu N108 i przestawiacza kąta wtrysku w czasie rzeczywistym. Po wejściu w tryb Basic Settings, można obserwować, jak komputer próbuje ustawić kąt wtrysku (żądana wartość) i jak faktycznie jest on realizowany. Wysterowanie zaworka na 96% przy braku reakcji kąta lub znacznej różnicy między wartością żądaną a rzeczywistą, świadczy o problemie z samym zaworem, jego sterowaniem lub mechanizmem przestawiacza.
• Grupa 011 (Basic Settings - Ustawienia Podstawowe): Analiza tej grupy może dostarczyć informacji o pracy turbosprężarki o zmiennej geometrii (VNT), która często jest powiązana z ogólną dynamiką silnika i może dawać podobne objawy.

5. Testy Statyczne i Dynamiczne

Wykonanie logów statycznych (np. grupa 000, 004, 011) oraz dynamicznych (podczas jazdy) pozwala na dokładną analizę pracy silnika w różnych warunkach. Pozwala to zidentyfikować, czy problem występuje stale, czy tylko pod obciążeniem lub w określonym zakresie obrotów. Logi dynamiczne są szczególnie cenne przy diagnozowaniu problemów z doładowaniem i reakcją silnika.

6. Kontrola Nastawnika Pompy Wtryskowej

Czasami problemy z ustawieniem kąta wtrysku mogą być spowodowane zanieczyszczeniem lub uszkodzeniem nastawnika pompy wtryskowej. Obecność opiłków metalu w obudowie pompy, które mogą gromadzić się przy zaworku N108, może zakłócać jego pracę. Czyszczenie nastawnika jest procedurą, która może rozwiązać niektóre problemy, choć wymaga demontażu pewnych elementów pompy.

Wymiana Zaworu N108: Procedury i Wyzwania

Wymiana zaworu N108 nie zawsze jest prostą operacją. W zależności od modelu pompy i silnika, może wymagać:

• Demontażu pompy wtryskowej: W wielu przypadkach, zwłaszcza w silnikach AFN, dostęp do zaworu N108 jest ograniczony, a jego wymiana bez demontażu pompy jest bardzo trudna lub wręcz niemożliwa. Wymaga to rozpięcia rozrządu, co z kolei nakłada konieczność precyzyjnego ustawienia wszystkich znaków i późniejszej regulacji kąta wtrysku.
• Pracy z rozrządem: Jak wspomniano, demontaż pompy wtryskowej zazwyczaj wiąże się z koniecznością ingerencji w układ rozrządu. Niewłaściwe ustawienie lub naciągnięcie paska rozrządu może prowadzić do problemów z odpalaniem silnika, a nawet do jego uszkodzenia.
• Prawidłowe ustawienie kąta wtrysku po montażu: Po wymianie zaworu i złożeniu pompy, kluczowe jest precyzyjne ustawienie kąta wtrysku. Wartości w grupie 004 bloku pomiarowego VCDS powinny być zgodne z zaleceniami producenta.

Problem z Kołem na Stożku Wałka Pompy

Jednym z częstych problemów, pojawiających się po ingerencji w rozrząd i demontażu koła pompy wtryskowej, jest jego samoistne przestawianie się na stożku wałka. Wałek pompy nie posiada klina, a koło jest dociskane do stożka. Podczas pierwszego uruchomienia silnika po montażu, drgania mogą spowodować delikatne przesunięcie koła, co skutkuje nieprawidłowym kątem wtrysku, nawet jeśli wszystkie znaki były idealnie ustawione. Dlatego tak ważne jest dokładne dokręcenie śruby koła z odpowiednim momentem i upewnienie się, że koło jest prawidłowo osadzone na stożku.

Kompatybilność Zamienników

Na rynku dostępne są różne numery zaworów N108, które mogą być stosowane jako zamienniki. Przykładowo, dla silnika 1.9 TDI AFN 110KM z pompą 0 460 414 987 (11mm), użytkownicy pytają o kompatybilność zaworów o numerach 0281002646 lub 0281002172. Różnice między tymi zaworami mogą dotyczyć średnicy otworu wtryskującego paliwo lub innych parametrów wewnętrznych. Zawsze warto upewnić się co do kompatybilności danego zamiennika z modelem pompy i silnika przed zakupem. Często zaworki te są identyczne pod względem parametrów elektrycznych, ale mogą różnić się wymiarami mechanicznymi lub przepustowością.

Problemy Związane z Kanałem Odprowadzającym Paliwo

W skrajnych przypadkach, nawet sprawny zawór N108 i prawidłowe działanie elektryczne nie gwarantują poprawnego ustawienia kąta wtrysku. Może się zdarzyć, że kanał odprowadzający paliwo od tłoka przestawiacza kąta wtrysku do pompy łopatkowej zostanie zatkany. Jest to szczególnie prawdopodobne, gdy w układzie paliwowym znajdują się opiłki, pochodzące na przykład ze zużywającego się tłoka przestawiacza. Zatkanie tego kanału uniemożliwia regulację kąta wtrysku, powodując jego ustawienie na maksymalne wyprzedzenie i błąd "550 początek kąt wtrysku". Naprawa w takim przypadku wymaga demontażu pompy i gruntownego wyczyszczenia wszystkich kanalików.

Podsumowanie

Zawór N108 jest kluczowym elementem precyzyjnego systemu wtrysku paliwa w silnikach 1.9 TDI AFN. Jego prawidłowe działanie przekłada się na moc, dynamikę, kulturę pracy i ekonomię silnika. W przypadku wystąpienia objawów takich jak spadek mocy, nierówna praca, trudności z uruchomieniem czy błędy diagnostyczne, należy przeprowadzić dokładną diagnostykę, zaczynając od sprawdzenia połączeń elektrycznych, oporności zaworu, a następnie analizując dane z komputera diagnostycznego. Wymiana zaworu może być skomplikowana i wymagać ingerencji w rozrząd, dlatego w przypadku wątpliwości warto skorzystać z usług doświadczonego mechanika lub specjalisty od pomp wtryskowych. Zrozumienie roli i potencjalnych problemów związanych z zaworem N108 pozwoli na szybsze i skuteczniejsze rozwiązanie problemów, zapewniając długą i bezawaryjną pracę silnika 1.9 TDI AFN.
