Tworzenie przestronnych, otwartych wnętrz coraz częściej staje się priorytetem w aranżacji nowoczesnych domów i mieszkań. Kluczowym elementem umożliwiającym taką transformację, zwłaszcza w przypadku konieczności usunięcia ściany nośnej, jest zastosowanie odpowiedniego elementu konstrukcyjnego. W tym kontekście dwuteownik stalowy, pełniący rolę podciągu lub słupa, jawi się jako niezastąpione narzędzie inżynierskie, pozwalające nie tylko na bezpieczne połączenie pomieszczeń w jedną, otwartą przestrzeń, ale także na nadanie wnętrzu unikalnego charakteru.
Zrozumienie Roli Elementów Nośnych w Budynku

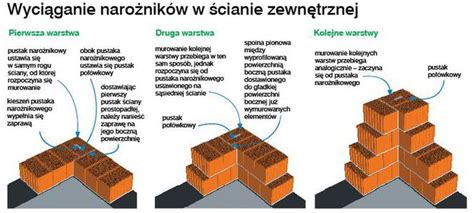

Podstawą bezpiecznego remontu lub przebudowy jest prawidłowe zidentyfikowanie funkcji przegród budowlanych. Ściana nośna, w przeciwieństwie do ściany działowej, pełni kluczową funkcję konstrukcyjną. Jest ona fundamentem stabilności budynku, ponieważ przenosi ciężar stropu, dachu oraz ścian wyższych kondygnacji na fundamenty. Jej usunięcie bez odpowiedniego zabezpieczenia i zastąpienia innym elementem konstrukcyjnym stanowi śmiertelne zagrożenie dla integralności całej budowli. Ściana działowa natomiast służy jedynie do podziału przestrzeni mieszkalnej i jej wyburzenie nie wpływa na stabilność konstrukcji.
Rozróżnienie ściany nośnej od działowej stanowi fundament bezpiecznego planowania prac wyburzeniowych. Ściana nośna pełni funkcję konstrukcyjną, przenosząc ciężar stropu, dachu i ścian wyższych pięter na fundamenty. Ściana działowa dzieli jedynie przestrzeń mieszkalną i nie przenosi obciążeń pionowych, a jej usunięcie nie zagraża stabilności budynku. Jak czytać rzut architektoniczny? Rzut architektoniczny budynku precyzyjnie definiuje funkcję poszczególnych przegród poprzez zróżnicowaną grubość linii i opis materiałowy. Ściany nośne oznaczane są grubszą linią i mają zazwyczaj grubość powyżej 20 cm (dla murów z cegły pełnej standardem jest 25 cm lub więcej). Ściany działowe rysowane są cieńszą linią, a ich grubość wynosi najczęściej od 6 do 12 cm.
Fizyczne badanie przegrody pozwala wstępnie ocenić jej charakter w przypadku braku dokumentacji. Ściana nośna wydaje głuchy, twardy dźwięk przy opukiwaniu, podczas gdy ściana działowa charakteryzuje się dźwiękiem pustym i dudniącym. Należy jednak pamiętać, że test akustyczny jest metodą pomocniczą i subiektywną. Bardziej wiarygodnym wskaźnikiem jest sposób połączenia ze stropem - ściany konstrukcyjne są trwale związane wieńcem lub bezpośrednio podpierają płyty stropowe. Ścianki działowe często posiadają szczelinę dylatacyjną pod sufitem, wypełnioną pianką montażową lub zaprawą, co świadczy o braku przenoszenia obciążeń pionowych.
Należy jednak pamiętać, że stare budownictwo często zawiera elementy konstrukcyjne nieoczywiste dla laika, takie jak ściany usztywniające. Przegrody te, mimo mniejszej grubości (często zbliżonej do działowych), zapewniają sztywność przestrzenną budynku i zapobiegają wyboczeniu wysokich ścian zewnętrznych. Wyburzenie ściany usztywniającej bez montażu ramy wzmacniającej może prowadzić do pękania elewacji. Inną przeszkodą są ściany zawierające przewody kominowe i wentylacyjne, których naruszenie jest surowo zabronione przepisami prawa budowlanego.
Podciąg Stalowy: Serce Otwartej Przestrzeni
Podciąg to pozioma belka nośna w konstrukcji budynku, która przejmuje obciążenia ze stropów, dachu lub wyższych kondygnacji. Element ten przekazuje zgromadzone siły na podpory pionowe - ściany nośne, słupy lub fundamenty, odciążając tym samym przestrzeń pod sobą. W odróżnieniu od zwykłego nadproża nad oknem, podciąg zastępuje całe odcinki ściany nośnej, co umożliwia bezpieczne łączenie pomieszczeń w jedną otwartą przestrzeń. Mechanika działania podciągu polega na zmianie ścieżki dystrybucji sił w budynku po usunięciu ściany nośnej. W tradycyjnym układzie ściana przekazuje obciążenia liniowo bezpośrednio na ławę fundamentową. Po jej wyburzeniu podciąg przejmuje ciężar stropu oraz ścian wyższych kondygnacji i odprowadza go punktowo na podpory - najczęściej są to pozostawione fragmenty muru lub nowo wylane słupy żelbetowe. Z podpór siły te trafiają ostatecznie do fundamentów, które muszą być przystosowane do przenoszenia zwiększonych obciążeń punktowych.

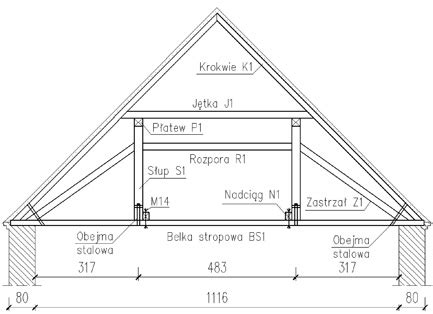

Zarówno podciąg, jak i nadciąg pełnią identyczną funkcję nośną, różnią się jednak położeniem względem płyty stropowej, co drastycznie wpływa na estetykę wnętrza. Podciąg to belka wystająca w dół, widoczna pod sufitem, która obniża wysokość pomieszczenia, ale jest łatwiejsza w wykonaniu. Nadciąg to belka „odwrócona”, wystająca ponad poziom stropu, czyli wchodząca w przestrzeń kondygnacji powyżej. Zastosowanie nadciągu pozwala uzyskać idealnie gładki sufit w remontowanym pomieszczeniu, gdyż element konstrukcyjny zostaje ukryty w warstwach podłogowych piętra wyżej lub zabudowany w ściance działowej na poddaszu.
Dobór i Wymiarowanie Dwuteownika: Precyzja Inżynierska
Wymiarowanie podciągu jest procesem ściśle matematycznym i nie może opierać się na intuicji ani „typowych rozwiązaniach” z internetu. Przekrój belki (jej wysokość i szerokość) oraz stopień zbrojenia zależą bezpośrednio od rozpiętości otworu oraz sumy obciążeń stałych i zmiennych działających na strop. Nawet niewielka zmiana długości belki o 50 cm może drastycznie zwiększyć moment zginający, wymagając zastosowania wyższego profilu stali (np. zamiany HEB 140 na HEB 180). Inżynier konstruktor oblicza nie tylko Stan Graniczny Nośności (czy belka nie pęknie), ale także Stan Graniczny Użytkowalności (czy belka nie ugnie się nadmiernie, powodując pękanie sufitu).
Dwuteownik stalowy, dzięki swojemu charakterystycznemu przekrojowi w kształcie litery „H”, jest jednym z najczęściej wybieranych kształtowników stalowych w budownictwie i przemyśle. Ta geometryczna forma zapewnia mu wyjątkową wytrzymałość i stabilność, czyniąc go idealnym do przenoszenia dużych obciążeń. Dwuteowniki są fundamentem wielu nowoczesnych konstrukcji stalowych, od mostów i hal przemysłowych po elementy budynków mieszkalnych. Ich specyficzna geometria pozwala na dużą nośność przy relatywnie niewielkiej masie własnej.

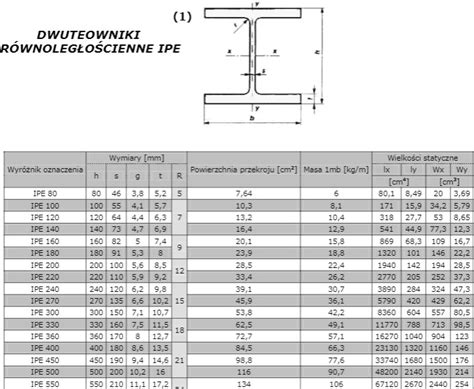

Na rynku dostępnych jest wiele rodzajów dwuteowników, które różnią się budową, wymiarami i parametrami technicznymi. Do najpopularniejszych należą:
- HEA (franc. Haut Epaisseur Normal): Dwuteowniki o standardowej szerokości półek, mniej sztywne niż HEB, ale lżejsze. Często stosowane w konstrukcjach o mniejszych obciążeniach, jak budynki jednokondygnacyjne, stropy, schody.
- HEB (franc. Haut Epaisseur à Largeur Etendue Beaumont): Obecnie jedne z najbardziej popularnych dwuteowników o szerokich półkach, zapewniające dużą sztywność i nośność. Znajdują zastosowanie w konstrukcjach nośnych budynków, mostów, wiaduktów i hal przemysłowych. Ich masywniejsza konstrukcja gwarantuje większą wytrzymałość na obciążenia dynamiczne i statyczne.
- HEM (franc. Haut Epaisseur Moyenne): Dwuteowniki o najmniejszej sztywności z omawianych typów, ale również o bardzo małym ciężarze. Stosowane w konstrukcjach o niewielkich obciążeniach, takich jak elementy dachowe czy regały.
- IPN (I Profil Normal): Profile symetryczne, przypominające w przekroju literę „I”. Generalnie mniej sztywne niż HEB, HEA i HEM, ale łatwiejsze w obróbce. Najczęściej stosowane w konstrukcjach o mniejszych obciążeniach, takich jak okna, drzwi i słupy.
- IPE (European Standard I-beam): Dwuteowniki wąskostopowe, lżejsze od HEA i HEB, z oszczędną budową. Idealne tam, gdzie ważna jest optymalizacja kosztów i minimalizacja zużycia materiału. Często wykorzystywane w budowie stropów, dachów oraz innych elementów konstrukcyjnych.
Wybór odpowiedniego dwuteownika to kluczowa decyzja dla każdego projektu, wpływająca na jego trwałość i bezpieczeństwo. Dlatego warto zwrócić uwagę na gatunek stali (np. S355, która jest droższa od S235, ale oferuje większą o 30-40% nośność), długość i przekrój poprzeczny.
Technologie Wykonania Podciągów Stalowych
Wybór odpowiedniego podciągu zależy od materiału i technologii wykonania, które bezpośrednio determinują nośność elementu, czas realizacji oraz całkowity koszt inwestycji. Każde rozwiązanie charakteryzuje się odmiennymi parametrami technicznymi, a decyzję o zastosowaniu konkretnego typu podejmuje projektant konstrukcji na podstawie obliczeń statycznych oraz możliwości logistycznych montażu (np. dostęp dla dźwigu).
Podciąg stalowy, wykonany najczęściej z gorącowalcowanych dwuteowników typu HEB lub IPN, stanowi optymalny wybór przy adaptacjach istniejących budynków ze względu na szybkość instalacji. Jego główną zaletą technologiczną jest natychmiastowa nośność oraz brak przerw technologicznych, co eliminuje konieczność czekania na związanie materiału. Profile stalowe charakteryzują się wysoką wytrzymałością przy stosunkowo niewielkim przekroju, co pozwala zaoszczędzić wysokość pomieszczenia w porównaniu do belek betonowych. Montaż belki stalowej jest sprawny, jednak ze względu na znaczny ciężar elementu (często przekraczający 100 kg), wymaga zazwyczaj użycia podnośników mechanicznych lub dźwigu HDS. Stal konstrukcyjna wymaga ponadto zabezpieczenia antykorozyjnego oraz obudowania ogniochronnego.
Podciąg żelbetowy monolityczny to element wykonywany bezpośrednio na budowie poprzez zalanie zbrojenia stalowego mieszanką betonową w przygotowanym wcześniej szalunku (deskowaniu). Rozwiązanie to pozwala na uzyskanie dowolnych, niestandardowych wymiarów oraz idealne powiązanie belki ze stropem i wieńcem, co zapewnia wysoką sztywność węzłów konstrukcyjnych. Belki wylewane oferują bardzo dużą nośność i dowolność kształtowania, jednak ich realizacja jest procesem czasochłonnym i brudnym.
Prefabrykaty strunobetonowe to gotowe belki konstrukcyjne z betonu sprężonego, które dostarczane są na plac budowy w docelowym wymiarze. Ich kluczową przewagą logistyczną jest niska waga własna, która często umożliwia montaż ręczny przez 2-3 pracowników bez konieczności wynajmowania dźwigu. Technologia ta eliminuje potrzebę wykonywania pracochłonnego deskowania i zbrojenia głównego, co znacząco przyspiesza postęp prac remontowych.
Procedury Prawne i Koszty Związane z Przebudową

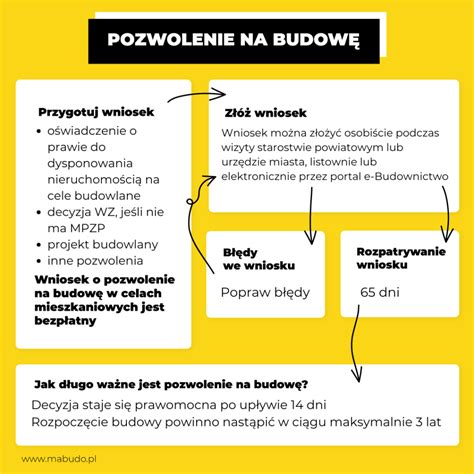

Ingerencja w konstrukcję nośną budynku nie jest zwykłym remontem, lecz przebudową w rozumieniu Prawa budowlanego. Wymaga ona przeprowadzenia sformalizowanej procedury administracyjnej, której fundamentem jest współpraca z uprawnionym projektantem. Rola konstruktora wykracza poza same obliczenia statyczne - jest on gwarantem bezpieczeństwa inwestycji i osobą odpowiedzialną za dobór technologii adekwatnej do stanu technicznego obiektu.
W przypadku domu jednorodzinnego, procedura zależy od zakresu ingerencji w konstrukcję. Choć znowelizowane przepisy (np. Polski Ład) uprościły wiele procesów, wyburzenie ściany nośnej nadal traktowane jest jako przebudowa, która zazwyczaj wymaga uzyskania pozwolenia na budowę. W niektórych przypadkach wystarczające może być zgłoszenie robót budowlanych z projektem, jednak urzędy często interpretują ingerencję w układ konstrukcyjny jako zmianę parametrów użytkowych lub technicznych istniejącego obiektu budowlanego, co obliguje do pełnej ścieżki pozwolenia.
Remont w budynku wielorodzinnym jest procesem znacznie bardziej złożonym prawnie niż w domu prywatnym. Ściany nośne w bloku stanowią część wspólną nieruchomości, dlatego na ich modyfikację wymagana jest zgoda zarządcy (spółdzielni mieszkaniowej lub wspólnoty). Zarządca zazwyczaj uzależnia wydanie zgody od dostarczenia pozytywnej opinii konstruktora oraz projektu przebudowy. Warto pamiętać, że zgoda wspólnoty (uchwała) może być konieczna, jeśli ingerencja wpływa na bezpieczeństwo lub komfort innych mieszkańców.
Profesjonalny projekt przebudowy ściany nośnej, przygotowany przez inżyniera z uprawnieniami, składa się z części opisowej i rysunkowej. Dokumentacja ta musi zawierać ocenę stanu technicznego istniejącej konstrukcji (ekspertyzę), obliczenia statyczno-wytrzymałościowe nowej belki (podciągu) oraz schemat jej oparcia. Kluczowym elementem jest technologia wykonania robót (plan BIOZ), określająca kolejność stemplowania stropu, wyburzania muru i montażu nowej konstrukcji. Projektant musi również uwzględnić wpływ przebudowy na sąsiednie elementy budynku, takie jak stropy, fundamenty czy ściany działowe wyższych kondygnacji.
Koszty: projekt 2-5 tys. zł, belka 1-2,5 tys. zł, robocizna 4-8 tys. zł. Choć ceny materiałowe mogą się różnić, należy pamiętać, że oszczędzanie na etapie projektu lub zatrudnianie przypadkowej ekipy „złotych rączek” często kończy się koniecznością kosztownych poprawek lub problemami prawnymi. Pierwszym, niezbędnym wydatkiem jest opinia techniczna i projekt budowlany. Cena samej opinii konstruktora, potwierdzającej możliwość wyburzenia ściany, waha się zazwyczaj od 1500 do 3000 zł netto. Pełny projekt przebudowy, wymagany do uzyskania pozwolenia na budowę (zawierający obliczenia statyczne, rysunki wykonawcze i opis technologii), to koszt rzędu 2500-5000 zł. W przypadku skomplikowanych układów konstrukcyjnych w starych kamienicach, stawki te mogą być wyższe ze względu na konieczność przeprowadzenia odkrywek i inwentaryzacji. Koszt materiałowy zależy od wybranej technologii. Stal konstrukcyjna jest stosunkowo droga - cena belki HEB (wraz z transportem) o długości 3-4 metrów to wydatek ok. 1500-2500 zł.
Proces Montażu Dwuteownika: Kluczowe Etapy
Proces wymiany ściany nośnej na podciąg to jedna z najbardziej newralgicznych operacji budowlanych, gdzie kolejność prac nie jest sugestią, lecz wymogiem bezpieczeństwa. Każdy błąd, taki jak przedwczesne usunięcie podpór czy niedokładne wykucie gniazd, grozi trwałym uszkodzeniem stropu lub katastrofą budowlaną. Prace należy prowadzić etapami, zaczynając od zabezpieczenia konstrukcji, poprzez precyzyjne przygotowanie oparcia, aż po montaż belki i demontaż ściany.
- Stemplowanie: To proces montażu tymczasowych podpór, które przejmują ciężar stropu na czas usuwania ściany nośnej. Stemple budowlane (podpory stalowe regulowane) ustawia się po obu stronach wyburzanej ściany, w odległości około 50-100 cm od niej, na belkach drewnianych rozkładających nacisk na podłogę. Górne głowice stempli muszą podpierać belkę drewnianą (legar), która równomiernie dociska sufit, zapobiegając punktowemu przebiciu stropu. Podpory należy dokręcić „na sztywno”, ale bez podnoszenia stropu do góry, co mogłoby spowodować spękania na wyższych kondygnacjach.
- Przygotowanie Oparcia: Podciąg stalowy lub prefabrykowany nie może spoczywać bezpośrednio na kruchym murze z cegły czy pustaków, gdyż doprowadziłoby to do zmiażdżenia ściany pod wpływem punktowego nacisku. Konieczne jest wykonanie poduszek betonowych - wylewanych gniazd z betonu klasy C16/20 lub wyższej, które rozkładają siły na większą powierzchnię muru. Minimalna głębokość oparcia belki wynosi zazwyczaj 15-25 cm, jednak dokładną wartość zawsze określa projektant w zależności od rozpiętości i obciążeń.
- Montaż Belki: Po umieszczeniu belki na przygotowanych poduszkach betonowych następuje kluczowy etap klinowania, czyli wypełnienia przestrzeni między górną krawędzią podciągu a sufitem. Nawet przy idealnym dopasowaniu, zawsze pozostaje szczelina robocza (ok. 2-3 cm), którą należy szczelnie wypełnić stalowymi klinami lub (częściej) półsuchą zaprawą montażową o wysokiej wytrzymałości (tzw. podbicie). Dopiero gdy to wypełnienie stwardnieje i przeniesie obciążenia ze stropu na nową belkę, podciąg zaczyna pracować.
- Demontaż Ściany: Po upewnieniu się, że podciąg stabilnie przejął obciążenia, można przystąpić do stopniowego usuwania fragmentów wyburzanej ściany nośnej.
Dodatkowe Wzmocnienia i Rozwiązania Konstrukcyjne
Przy dużych rozpiętościach (powyżej 5-6 metrów) lub w miejscach o wyjątkowo dużym obciążeniu (np. zbieg kilku ścian nośnych na piętrze wyżej), sam podciąg oparty na ścianach bocznych może być niewystarczający. W takich sytuacjach projekt konstrukcyjny wymusza zastosowanie dodatkowego słupa pośredniego (filara), który skraca rozpiętość przęsła i zmniejsza ugięcie belki. Słup taki, wykonany z żelbetu lub profilu stalowego, musi mieć własny fundament lub wzmocnienie podłoża, ponieważ przenosi on znaczną część ciężaru budynku na małą powierzchnię podłogi. W halach stalowych, które są często obiektami o dużej rozpiętości, słupy główne podpierają dźwigary dachowe, a ich połączenie z fundamentem odbywa się zazwyczaj przez stopy fundamentowe z użyciem kotew stalowych. Sztywność ramy zapewniona jest przez zaprojektowanie sztywnego naroża.
Aranżacja Wnętrza z Dwuteownikiem w Salonie
Obecność masywnej belki pod sufitem stanowi wyzwanie aranżacyjne, które można przekuć w atut wnętrza. Podciąg nie musi być traktowany jako zbędny balast architektoniczny - odpowiednio obudowany lub wyeksponowany staje się elementem definiującym charakter salonu czy kuchni. Strategia wykończenia zależy od stylu pomieszczenia oraz wysokości kondygnacji. W niskich mieszkaniach dążymy zazwyczaj do ukrycia belki, aby optycznie nie przytłaczała przestrzeni, natomiast w wysokich wnętrzach podciąg może służyć do wizualnego strefowania otwartego planu.
Najpopularniejszą metodą ukrycia podciągu jest wykonanie zabudowy z płyt gipsowo-kartonowych (G-K). Jeśli wysokość pomieszczenia na to pozwala, można obniżyć cały sufit podwieszany do poziomu dolnej krawędzi belki, uzyskując jednolitą, gładką taflę. W przypadku niższych wnętrz, gdzie obniżenie całego sufitu byłoby błędem, stosuje się zabudowę lokalną w formie estetycznego „gzymsu” lub „skrzynki”. Płyty G-K montuje się na stelażu stalowym, co pozwala na idealne wyrównanie powierzchni i ukrycie ewentualnych nierówności betonu czy stali.
W aranżacjach industrialnych i loftowych surowy podciąg staje się pożądaną dekoracją. Stalowy dwuteownik (np. HEB) można oczyścić i zabezpieczyć lakierem bezbarwnym lub pomalować na kontrastowy kolor (np. czarny mat, antracyt), co podkreśli fabryczny charakter wnętrza. Podobnie belka żelbetowa, po odpowiednim zaimpregnowaniu (np. betonem architektonicznym lub lakierem do betonu), wprowadza do mieszkania surową, nowoczesną teksturę.
Widoczny podciąg to idealne miejsce na montaż oświetlenia technicznego, które nie tylko doświetli pomieszczenie, ale też zmieni odbiór proporcji wnętrza. Wpuszczenie taśmy LED w górną krawędź zabudowy belki (światło skierowane na sufit) sprawia, że strop wydaje się wyższy, a belka lżejsza. Z kolei montaż szynoprzewodów z reflektorami bezpośrednio na podciągu pozwala na funkcjonalne oświetlenie strefy (np. wyspy kuchennej) bez konieczności wiercenia w stropie.
Elementy projektowania wnętrz WYJAŚNIONE.
Podsumowanie Zastosowania Dwuteowników
Dwuteowniki stalowe to niezwykle wszechstronne profile hutnicze o charakterystycznym kształcie litery „H”, wytwarzane w procesie gorącego walcowania. Dzięki swojej wytrzymałości i różnorodności wymiarów znajdują szerokie zastosowanie w wielu branżach, od budownictwa po przemysł maszynowy. Ich uniwersalność sprawia, że są wykorzystywane do budowy mostów, hal, budynków, a także jako elementy konstrukcyjne maszyn i urządzeń. Dwuteowniki, dzięki swojej wytrzymałości i łatwości obróbki, są niezastąpionym materiałem w nowoczesnym budownictwie i inżynierii, umożliwiając tworzenie trwałych, stabilnych i estetycznych konstrukcji, w tym otwartych przestrzeni w salonach.
