Wiązary Dachowe w Dachu Kopertowym: Konstrukcja, Izolacja i Rodzaje Materiałów

Dach jest kluczowym elementem każdego budynku, decydującym o jego bezpieczeństwie, trwałości i efektywności energetycznej. W kontekście nowoczesnego budownictwa, coraz większą popularność zdobywają wiązary dachowe, stanowiące innowacyjne rozwiązanie konstrukcyjne. Szczególnie interesujące jest ich zastosowanie w przypadku dachów kopertowych, które łączą estetykę z funkcjonalnością. Niniejszy artykuł zgłębia zagadnienia związane z wiązarami dachowymi w kontekście dachu kopertowego, omawiając ich konstrukcję, rodzaje materiałów, kwestie izolacji oraz praktyczne aspekty budowy.

Czym są wiązary dachowe i dlaczego zyskują na popularności?

Wiązary dachowe to złożone konstrukcje nośne, zaprojektowane w celu zapewnienia dachu niezbędnego wsparcia i wytrzymałości. Łączą one przestrzeń nad pomieszczeniami i występują w regularnych odstępach, podtrzymywane przez podłużne słupki. Szkielet dachu zbudowany w tej technologii przenosi obciążenia z pokrycia dachowego bezpośrednio na ściany nośne budynku, co zapewnia mu pożądaną wytrzymałość. Sama kratownica, będąca sercem wiązara, może być wykonana z drewna lub stali, a następnie precyzyjnie skręcana śrubami. Zazwyczaj składa się z kawałków prostego drewna połączonych w trójkątne kształty, które efektywnie rozkładają ciężar dachu.

Tradycyjnie, wiązary dachowe są wykonywane poza miejscem budowy jako gotowe prefabrykaty, a następnie transportowane na plac budowy, gdzie są podnoszone i montowane. Ta metoda produkcji zapewnia wysoką precyzję wykonania, ponieważ proces technologiczny opiera się na wielokrotnym przycinaniu i wygładzaniu elementów w warunkach fabrycznych. Komputerowe projektowanie wiązarów gwarantuje dokładność, co przekłada się na szybkość i łatwość montażu na miejscu budowy.

Wiązary dachowe często stosuje się w dużych obiektach, gdzie masa dachu jest znacząca, takich jak lotniska, stadiony czy dworce. Nie ma jednak przeciwwskazań do ich zastosowania w budynkach mieszkalnych. Co ciekawe, wiązary dachowe doskonale komponują się również z dachem płaskim, gdzie stanowią konstrukcję wspierającą strop.

Konstrukcja i cechy dachu kopertowego

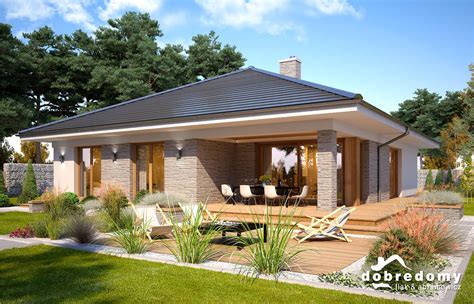

Dach kopertowy, znany również jako dach czterospadowy, to stylowa i elegancka konstrukcja, która zyskała popularność w architekturze europejskiej, szczególnie we Francji w XVII wieku. Jego charakterystyczną cechą jest posiadanie czterech skośnych połaci. Dwie z nich zazwyczaj mają kształt trójkąta (tzw. przyczółki), a dwie pozostałe - kształt trapezu. W przypadku budynków o planie kwadratu, wszystkie połacie mogą przybierać kształt trójkąta, tworząc w efekcie dach namiotowy.

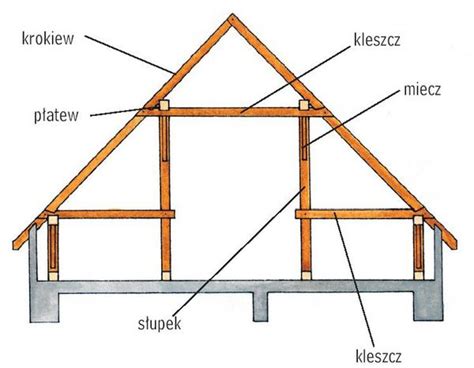

Kluczową cechą dachu kopertowego jest jednolity kąt nachylenia wszystkich połaci, co zapewnia harmonijny i spójny wygląd konstrukcji. Połacie te spotykają się na kalenicy, która w przypadku budynków kwadratowych może być zastąpiona jednym, najwyższym punktem dachu. Konstrukcja dachu kopertowego najczęściej opiera się na więźbie płatwiowo-jętkowej, gdzie krokwie, stykające się w kalenicy, są wspierane na płatwiach, które z kolei wymagają podparcia na słupach przenoszących obciążenia na strop.

Dach kopertowy dodaje budynkom klasycznego wyglądu i elegancji. Jego symetryczna forma harmonijnie komponuje się z różnorodnymi stylami architektonicznymi, od tradycyjnych po nowoczesne. Wytrzymałość i stabilność tej konstrukcji sprawiają, że jest odporna na silne podmuchy wiatru i inne niekorzystne warunki pogodowe. Więźba dachowa dachu kopertowego jest zaprojektowana tak, aby zapewnić maksymalną sztywność i bezpieczeństwo całej konstrukcji.

Materiały pokryciowe dla dachu kopertowego

Wybór odpowiednich materiałów pokryciowych jest kluczowy dla funkcjonalności, trwałości i estetyki dachu kopertowego. Dzięki zastosowaniu właściwych produktów, dach może lepiej spełniać swoje funkcje i harmonijnie komponować się z architekturą domu.

• Blachodachówka: Jest to często wybierany materiał, ceniony za lekkość, która nie obciąża nadmiernie konstrukcji dachu. Dostępna w różnorodnych kolorach i wzorach, pozwala na estetyczne dopasowanie do reszty budynku. Blachodachówka modułowa, występująca w formie arkuszy z powtarzającymi się tłoczeniami imitującymi klasyczną dachówkę, świetnie nadaje się do dachów o różnych kształtach i wymiarach.



• Dachówka (ceramiczna i betonowa): Tradycyjny wybór, który doskonale sprawdza się na dachach kopertowych. Dachówka ceramiczna i cementowa charakteryzują się wysoką trwałością i odpornością na warunki atmosferyczne. Ich zastosowanie nadaje połaciom dachu elegancki i klasyczny wygląd. Dachówka cementowa, powstająca z połączenia piasku, cementu i wody, jest alternatywą dla dachówki ceramicznej, tworząc po stwardnieniu bardzo mocne połączenie. Kolor dachówki ma istotny wpływ na wygląd elewacji, dlatego należy go dobierać z uwagą, aby zachować harmonię kompozycji architektonicznej.

• Dachówka bitumiczna: To kolejne rozwiązanie warte rozważenia. Jest lekka, łatwa w montażu i dostępna w wielu kolorach. Dzięki swojej elastyczności, dachówka bitumiczna dobrze sprawdza się na skomplikowanych połaciach dachowych.

Izolacja dachu kopertowego i stropów wiązarowych

Właściwa izolacja termiczna dachu jest kluczowa dla komfortu mieszkańców i efektywności energetycznej budynku. W przypadku dachów kopertowych, jak i w każdym innym typie dachu, szczególną uwagę należy zwrócić na izolację poddasza.

Izolacja poddasza użytkowego

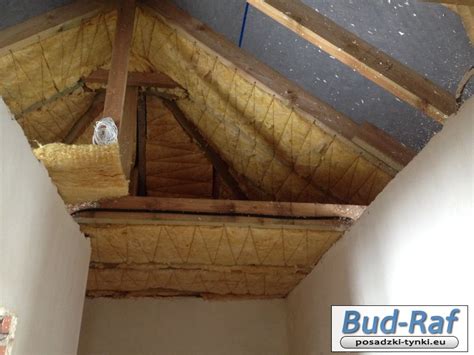

W przypadku poddaszy użytkowych, izolacja termiczna jest najczęściej realizowana poprzez umieszczenie materiału izolacyjnego między krokwiami lub na krokwiach. Dostępne materiały izolacyjne, takie jak wełna mineralna, płyty PIR (poliizocyjanuranowe) czy pianka poliuretanowa, różnią się właściwościami i sposobem montażu.

• Wełna mineralna: Jest popularnym i wszechstronnym materiałem izolacyjnym. Może być stosowana w formie mat lub jako materiał zasypowy. Wełna skalna, posiadająca klasę palności A1 (niepalna), jest bezpiecznym wyborem, często stosowanym nawet do izolacji kominków. Dostępna jest w formie elastycznych mat lub jako materiał sypki do nadmuchu.



• Płyty PIR: Charakteryzują się bardzo niskim współczynnikiem przewodzenia ciepła (λ) i doskonałą paroszczelnością. Mogą być stosowane jako dodatkowa warstwa izolacyjna pod krokwiami lub nad nimi. Połączenie płyt PIR z wełną mineralną wymaga starannego zaprojektowania, aby uniknąć kondensacji pary wodnej. W przypadku montażu płyt PIR od strony poddasza (podkrokwiowo), ich wysoka paroszczelność skutecznie ogranicza migrację wilgoci do warstwy wełny.

• Pianka poliuretanowa: Jest to materiał o doskonałych właściwościach izolacyjnych, który po nałożeniu tworzy jednolitą, bezszwową warstwę. Szczególnie przydatna jest w trudno dostępnych miejscach i przy nietypowej geometrii dachu, gdzie minimalizuje ryzyko powstawania mostków termicznych.

Przy izolacji dachu z materiałów takich jak wełna mineralna, kluczowe jest zapewnienie odpowiedniej wentylacji od strony zewnętrznej. Zapobiega ona gromadzeniu się wilgoci w materiale izolacyjnym i chroni drewnianą konstrukcję dachu przed zagrzybieniem i gniciem.

Izolacja stropów z wiązarów

W przypadku domów z nieużytkowym poddaszem, izolacja termiczna obejmuje najczęściej strop nad ostatnią kondygnacją. Stosuje się tu metody podobne do ocieplania poddasza, z wykorzystaniem wełny mineralnej (w matach lub w formie nadmuchu) lub pianki poliuretanowej. Ważne jest, aby materiał izolacyjny szczelnie wypełniał przestrzeń między elementami konstrukcyjnymi wiązarów, zapobiegając ucieczce ciepła.

Rodzaje materiałów konstrukcyjnych wiązarów

Wiązary dachowe mogą być wykonane z drewna lub stali.

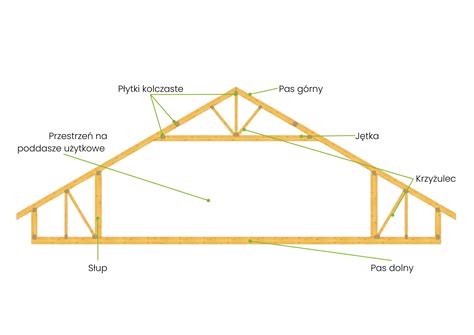

• Wiązary drewniane: Są zdecydowanie najpopularniejszym wyborem, szczególnie gdy dach budowany jest od podstaw. Drewno, jako materiał naturalny, dobrze radzi sobie z czynnikami zewnętrznymi. Wiązary drewniane wykonuje się zazwyczaj z wysuszonej tarcicy iglastej, najczęściej świerku lub sosny. Drewno konstrukcyjne, takie jak klasy C24 czy KVH, wyróżnia się wysoką wytrzymałością i posiada odpowiednie certyfikaty. Tarcica używana do produkcji wiązarów jest suszona komorowo (maksymalna wilgotność 18%), strugana czterostronnie i fazowana, co zapewnia dużą wytrzymałość i odporność na wilgoć oraz powstawanie grzybów. Dodatkowa impregnacja zapewnia pełną ochronę.



• Wiązary stalowe: Choć dostępne, są znacznie droższe od drewnianych, co stanowi ich główną wadę.

Wymiary i dopuszczalne rozpiętości wiązarów

Typowe wymiary desek stosowanych do produkcji wiązarów dachowych to 38 × 89 mm lub 38 × 140 mm. Nieco rzadziej spotykane są deski o wymiarach 50 × 100 mm. Maksymalne dopuszczalne rozpiętości wiązarów zależą od ich konstrukcji, rodzaju drewna oraz obciążeń, jakim będą podlegać. Dzięki zastosowaniu wiązarów możliwe jest wykonanie dachów o rozpiętościach nawet do 30 metrów bez podpór wewnętrznych.

Koszt wiązarów dachowych i budowy dachu kopertowego

Koszt wiązarów dachowych jest zależny głównie od powierzchni dachu oraz rodzaju i ilości użytego materiału. Przykładowo, wykonanie wiązarów drewnianych na dach o powierzchni 200 m² może kosztować około 10 000 złotych. Należy jednak uwzględnić dodatkowe koszty związane z transportem, montażem i mocowaniem, które mogą wynosić dodatkowe 2-3 tysiące złotych.

Budowa dachu kopertowego generalnie kosztuje więcej niż prostszych konstrukcji, takich jak dach dwuspadowy. Wynika to ze skomplikowanej geometrii, która wymaga większych umiejętności i doświadczenia od wykonawców, co przekłada się na wyższe stawki za robociznę. Dodatkowe koszty generuje również precyzyjne projektowanie i wykonanie konstrukcji, aby zapewnić odpowiednią wytrzymałość i szczelność.

Koszty pokrycia dachowego również różnią się w zależności od wybranego materiału. Blachodachówka jest zazwyczaj tańsza od dachówki ceramicznej czy betonowej.

Samodzielne wykonanie wiązarów dachowych

Choć teoretycznie możliwe jest samodzielne wykonanie wiązarów dachowych, w większości przypadków nie jest to zalecane. Konstrukcja dachu musi być solidna i precyzyjnie wykonana, aby zapewnić bezpieczeństwo domownikom. Proces ten wymaga dokładnych pomiarów, przygotowania wzorcowego wiązara, a następnie wykonania pozostałych elementów z zachowaniem idealnych kątów i wymiarów. Połączenie elementów za pomocą płytek i gwoździ wymaga precyzji. Z uwagi na konieczność zapewnienia bezpieczeństwa i trwałości konstrukcji, zdecydowanie zaleca się powierzenie tego zadania specjalistom.

Zalety i wady wiązarów dachowych

Wiązary dachowe oferują szereg zalet, które przyczyniają się do ich rosnącej popularności:

• Wysoka precyzja wykonania: Dzięki komputerowemu projektowaniu i prefabrykacji, wiązary charakteryzują się dużą dokładnością.
• Krótki czas budowy: Montaż gotowych elementów jest znacznie szybszy niż tradycyjne metody ciesielskie. Prefabrykowana więźba dachowa może być zamontowana w ciągu 2-3 dni.
• Oszczędność materiału: Precyzyjne projekty i wykonanie na hali produkcyjnej minimalizują zużycie drewna.
• Oszczędność finansowa: Krótszy czas montażu oznacza niższe koszty robocizny. Brak usterek na placu budowy i precyzyjna wycena eliminują ryzyko ukrytych kosztów.
• Elastyczność aranżacji: Wiązary umożliwiają tworzenie poddaszy użytkowych bez konieczności stosowania kosztownych stropów monolitycznych, belek stalowych czy płatwi. Umożliwiają również tworzenie przestrzeni mieszkalnych z eliminacją słupów, co ułatwia późniejsze zmiany aranżacyjne.
• Duże rozpiętości: Możliwość wykonania wiązarów o szerokiej gamie rozpiętości bez podpór wewnętrznych (nawet do 30 m).
• Lekka konstrukcja: Zmniejsza obciążenie ścian nośnych.
• Uniwersalność zastosowań: Mogą być stosowane w budynkach o różnej skali i przeznaczeniu, od domów jednorodzinnych po hale przemysłowe.

Jednakże, wiązary dachowe nie są pozbawione wad:

• Utrudniony transport i montaż: Ze względu na gabaryty, rozładunek i montaż wiązarów może być problematyczny, zwłaszcza na ciasnych placach budowy, gdzie wjazd dźwigiem jest niemożliwy.
• Konieczność specjalistycznego sprzętu: Montaż wymaga użycia dźwigu, co generuje dodatkowe koszty.

Podsumowanie zastosowania wiązarów w dachu kopertowym

Wiązary dachowe stanowią nowoczesne i efektywne rozwiązanie konstrukcyjne, które doskonale sprawdza się również w przypadku dachów kopertowych. Ich precyzja wykonania, szybkość montażu i potencjalne oszczędności sprawiają, że są atrakcyjną alternatywą dla tradycyjnych więźb ciesielskich. Pomimo pewnych wyzwań związanych z transportem i montażem, zalety technologii wiązarów dachowych zdecydowanie przeważają nad wadami, oferując inwestorom trwałe, bezpieczne i estetyczne rozwiązania dachowe. W połączeniu z odpowiednio dobraną izolacją termiczną i materiałami pokryciowymi, dach kopertowy z wiązarami stanowi kompleksowe rozwiązanie dla nowoczesnego budownictwa.
