Ciosy podłożyskowe stanowią kluczowe elementy konstrukcyjne w obiektach mostowych, przenosząc obciążenia z ustroju nośnego na podpory. Ich prawidłowe wykonanie i stan techniczny są fundamentalne dla bezpieczeństwa i trwałości całej konstrukcji. W niniejszym artykule przyjrzymy się bliżej problematyce uszkodzeń ciosów podłożyskowych, analizując potencjalne przyczyny awarii oraz proponując metody naprawcze, z uwzględnieniem najnowszych rozwiązań technologicznych i obowiązujących norm. Szczególną uwagę poświęcimy przypadkowi uszkodzenia ciosu podłożyskowego w nowym wiadukcie drogi ekspresowej, który stał się przedmiotem szczegółowej analizy.

Przyczyny Awarii Ciosu Podłożyskowego: Studium Przypadku
Analiza uszkodzenia ciosu podłożyskowego w nowym wiadukcie zlokalizowanym w ciągu drogi ekspresowej pozwoliła na zidentyfikowanie szeregu czynników, które mogły przyczynić się do wystąpienia awarii. Jednym z kluczowych aspektów jest potencjalne odstępstwo od założeń projektowych. W procesie budowy, nawet niewielkie odchylenia od pierwotnego projektu mogą mieć znaczący wpływ na rozkład naprężeń i sił w konstrukcji, prowadząc do jej osłabienia. W przypadku obiektów mostowych, gdzie precyzja jest kluczowa, wszelkie modyfikacje powinny być dokładnie analizowane pod kątem ich wpływu na bezpieczeństwo.
Kolejnym istotnym czynnikiem, który został wzięty pod uwagę, jest nieprawidłowe zbrojenie ciosu. Zbrojenie odgrywa kluczową rolę w zapewnieniu wytrzymałości betonu na rozciąganie oraz w przenoszeniu sił ścinających i zginających. Niewłaściwe rozmieszczenie, ilość lub jakość prętów zbrojeniowych mogą znacząco obniżyć nośność ciosu. Szczególne znaczenie ma to w kontekście obliczeń nośności na ścinanie. Zgodnie z normami, nośność na ścinanie VRd,c, obliczana bez dodatkowego zbrojenia na ścinanie, jest zależna od stopnia zbrojenia podłużnego. Jeżeli wymagane zbrojenie podłużne z obliczeń na zginanie zostanie użyte do obliczenia VRd,c, może to prowadzić do niedoszacowania nośności na ścinanie w pobliżu podpór końcowych. W przeciwieństwie do siły tnącej, wymagane zbrojenie na zginanie zmniejsza się w kierunku podpory, co podkreśla potrzebę precyzyjnego projektowania i wykonania zbrojenia uwzględniającego specyfikę obciążeń w różnych punktach konstrukcji.
Nie można również pominąć kwestii złej lokalizacji łożyska stałego. Położenie łożyska ma bezpośredni wpływ na rozkład sił przenoszonych przez cios podłożyskowy. Nieprawidłowe usytuowanie może prowadzić do koncentracji naprężeń w określonych punktach, co zwiększa ryzyko powstawania pęknięć i uszkodzeń.
W analizowanym przypadku, istotną rolę mogło odegrać również prawdopodobne wystąpienie dużych wartości sił hamowania od pojazdów wojskowych. Przepisy, takie jak Zarządzenie nr 38 Ministra Infrastruktury z dnia 26 października 2010 r. w sprawie wyznaczenia wojskowej klasyfikacji obciążenia obiektów mostowych usytuowanych w ciągu dróg publicznych, wprowadzają specyficzne wymagania dotyczące obciążeń, które muszą być uwzględnione podczas projektowania mostów. Siły hamowania, zwłaszcza od ciężkich pojazdów wojskowych, mogą generować znaczne obciążenia dynamiczne, przekraczające standardowe założenia projektowe. Analiza przepisów dotyczących sił hamowania i przyspieszeń w projektowaniu mostów, przedstawiona przez G. Ratajczaka, podkreśla wagę tego aspektu.

Montaż Zbrojenia w Konstrukcjach Żelbetowych: Kluczowe Zasady
Prawidłowy montaż zbrojenia jest fundamentalnym etapem prac przy wykonywaniu konstrukcji żelbetowych. Ogólne wytyczne dotyczące konstruowania i montażu zbrojenia można odnaleźć w normach, takich jak PN-EN 13670 „Wykonywanie konstrukcji z betonu”, PN-B-03264 „Konstrukcje betonowe, żelbetowe i sprężone - Obliczenia statyczne i projektowanie”, czy PN-EN 1992-1-1:2008 Eurokod 2 - Projektowanie konstrukcji z betonu - Część 1-1: Reguły ogólne i reguły dla budynków, a także w specyfikacjach technicznych wykonania i odbioru robót.
Prace związane z montażem zbrojenia można rozpocząć dopiero po wykonaniu i odbiorze deskowań. Podstawową zasadą obowiązującą podczas konstruowania i montażu zbrojenia jest zapewnienie bezproblemowego i prawidłowego przebiegu betonowania. Oznacza to konieczność zapewnienia dokładnego otulenia prętów zbrojeniowych przez mieszankę betonową. Dlatego też montowane pręty zbrojeniowe powinny tworzyć trwałe połączenia, tak aby podczas ich montażu, betonowania, a także zagęszczania mieszanki betonowej nie doszło do ich uszkodzenia. Jest to szczególnie ważne w przypadku zakotwień i zakładów prętów zbrojeniowych, a także grubości otuliny. Zamontowane zbrojenie musi być w należytym stanie.

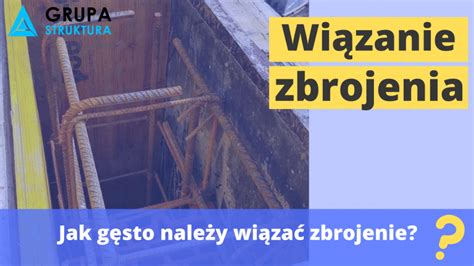

W zależności od rodzaju stali zbrojeniowej i warunków technologicznych, montaż zbrojenia można wykonać stosując drut wiązałkowy bądź spawanie punktowe. Najpopularniejszą metodą łączenia prętów zbrojeniowych jest wiązanie zbrojenia za pomocą drutu wiązałkowego. W tym celu stosuje się drut wiązałkowy o średnicy od 0,8 mm do 1,6 mm. Istotne jest, aby do zamontowanego zbrojenia nie montować elementów, które mogłyby wpłynąć negatywnie na jego właściwości lub przyczepność betonu.

Aspekty Obliczeniowe Zbrojenia na Ścinanie i Zginanie
Współczesne projektowanie konstrukcji żelbetowych opiera się na szczegółowych obliczeniach uwzględniających różnorodne oddziaływania. W kontekście ciosów podłożyskowych, kluczowe znaczenie mają obliczenia nośności na ścinanie oraz zginanie. Moduły oprogramowania inżynierskiego, takie jak RF-CONCRETE Members i CONCRETE, umożliwiają precyzyjne określenie tych parametrów.
Jednym z istotnych zagadnień jest sposób uwzględnienia zbrojenia podłużnego w obliczeniach nośności na ścinanie. Jak wspomniano, nośność na ścinanie VRd,c bez obliczonego zbrojenia na ścinanie, zgodnie z normami EN 1992-1-1 [1] lub DIN 1045-1 [2], jest obliczana w zależności od stopnia zbrojenia podłużnego. Jeżeli wymagane zbrojenie podłużne z obliczeń na zginanie zostanie użyte do obliczenia VRd,c, może to prowadzić do niedoszacowania nośności na ścinanie w pobliżu podpór. W takich sytuacjach, oprogramowanie pozwala na wybór, czy obliczenie siły tnącej ma zostać przeprowadzone z wymaganym zbrojeniem podłużnym z obliczeń na zginanie, czy z istniejącym zbrojeniem podłużnym wynikającym z propozycji zbrojenia.
W przypadku, gdy nośność na ścinanie z wymaganym zbrojeniem na zginanie jest niewystarczająca, następuje zastosowanie zbrojenia rzeczywistego. Jeżeli obliczenia na ścinanie bez zbrojenia na ścinanie nie mogą zostać przeprowadzone z użyciem rzeczywistego zbrojenia, rzeczywiste zbrojenie jest również wyświetlane jako zbrojenie podłużne wymagane statycznie.
Istnieje również możliwość automatycznego zwiększenia wymaganego zbrojenia podłużnego w celu uniknięcia konieczności stosowania zbrojenia na ścinanie. W tym przypadku zbrojenie podłużne jest zwiększane do momentu osiągnięcia maksymalnego dopuszczalnego stopnia zbrojenia, który wynosi zazwyczaj 0,02. Jeżeli nawet przy maksymalnym stopniu zbrojenia podłużnego, nośność na ścinanie VRd,c jest nadal mniejsza niż działająca siła tnąca VEd, zwiększenie zbrojenia podłużnego nie przynosi oczekiwanego efektu. Wówczas VRd,c jest określane z wymaganym zbrojeniem podłużnym z analizy zginania, a następnie obliczane jest wymagane zbrojenie na ścinanie.
Projektowanie ścinania w belkach żelbetowych (RC) – Jak projektować zbrojenie na ścinanie
Wzmocnienie Ciosu Podłożyskowego: Nowoczesne Metody Naprawcze
W przypadku stwierdzenia uszkodzeń ciosu podłożyskowego, kluczowe jest zastosowanie odpowiednich metod naprawczych, które przywrócą mu pełną nośność i zapewnią bezpieczeństwo konstrukcji. Zaproponowany sposób naprawy w analizowanym przypadku polegał na wzmocnieniu obwodowym opaską stalową bloku ciosu podłożyskowego. Takie rozwiązanie pozwala na zwiększenie wytrzymałości ciosu na rozciąganie i ściskanie, a także na ograniczenie rozprzestrzeniania się istniejących pęknięć.
Dodatkowo, w procesie naprawy zastosowano nowoczesne materiały naprawcze do betonu. Materiały te charakteryzują się wysoką wytrzymałością, dobrą przyczepnością do istniejącego podłoża oraz odpornością na czynniki zewnętrzne. Ich zastosowanie pozwala na uzupełnienie ubytków betonu, odbudowę przekroju elementu i przywrócenie mu pierwotnych właściwości nośnych. Wybór odpowiednich materiałów naprawczych jest kluczowy dla trwałości wykonanej naprawy i powinien być poprzedzony szczegółową analizą rodzaju i zakresu uszkodzeń.
Wymagania Techniczno-Obronne w Projektowaniu Obiektów Mostowych
Projektowanie obiektów mostowych, zwłaszcza tych zlokalizowanych w ciągu dróg publicznych, musi uwzględniać również specyficzne wymagania związane z obronnością państwa. Zarządzenia Ministra Infrastruktury, takie jak nr 11 z dnia 4 lutego 2008 r. w sprawie wdrożenia wymagań techniczno-obronnych oraz nr 2 z dnia 17 stycznia 2017 r. w sprawie wdrażania wymagań techniczno-obronnych w zakresie projektowania i użytkowania dróg i obiektów inżynierskich, wprowadzają konieczność uwzględniania obciążeń wojskowych.
Klasyfikacja obciążeń wojskowych (MLC - Military Load Classification) jest kluczowym elementem w procesie projektowania. Zgodnie z tymi przepisami, mosty muszą być projektowane tak, aby mogły przenosić określone obciążenia, w tym siły hamowania generowane przez ruch wojskowy. Analiza przepisów dotyczących projektowania mostów na obciążenia wg klas MLC, przedstawiona przez G. Ratajczaka, podkreśla złożoność tego zagadnienia i konieczność uwzględnienia specyficznych wymagań w celu zapewnienia funkcjonalności infrastruktury drogowej na potrzeby obronne państwa.
Podsumowanie
Uszkodzenia ciosów podłożyskowych w konstrukcjach mostowych mogą wynikać z wielu czynników, od błędów projektowych i wykonawczych po nietypowe obciążenia. Analiza przypadku uszkodzenia w nowym wiadukcie drogi ekspresowej podkreśla potrzebę precyzyjnego przestrzegania założeń projektowych, prawidłowego wykonania zbrojenia oraz uwzględnienia specyficznych obciążeń, w tym sił hamowania od pojazdów wojskowych. Nowoczesne metody wzmocnienia, takie jak zastosowanie opasek stalowych i wysokiej jakości materiałów naprawczych, pozwalają na skuteczną renowację uszkodzonych elementów. Przestrzeganie obowiązujących norm i przepisów, w tym tych dotyczących wymagań techniczno-obronnych, jest kluczowe dla zapewnienia bezpieczeństwa i długowieczności infrastruktury mostowej.
