Balustrada w Rzucie Planu: Kompleksowy Przewodnik po Projektowaniu i Montażu

Prawidłowo wykonana i zamontowana balustrada to nie tylko element konstrukcyjny, ale przede wszystkim gwarancja bezpieczeństwa i komfortu domowników podczas poruszania się po schodach, balkonach, tarasach czy loggiach. Poza funkcją ochronną, balustrada stanowi również istotny detal architektoniczny, który może znacząco wpłynąć na estetykę i atrakcyjność całej inwestycji. W procesie budowy i wykończenia domu kluczowe jest zwrócenie uwagi na każdy, nawet najmniejszy, szczegół, a kwestie bezpieczeństwa, w tym odpowiednie zaprojektowanie i wykonanie balustrad, powinny być priorytetem.

Rola Balustrady w Bezpieczeństwie i Estetyce Budynku

Balustrady pełnią fundamentalną rolę w zapobieganiu wypadkom, zwłaszcza w miejscach o podwyższonym ryzyku, takich jak schody, balkony i tarasy. Przepisy prawa budowlanego jasno określają wymogi dotyczące ich wysokości, konstrukcji oraz dopuszczalnych prześwitów między elementami wypełnienia. Zgodnie z rozporządzeniem Ministra Infrastruktury, w budynkach wielorodzinnych, mieszkalnych zbiorowego zamieszkania, oświaty, wychowania oraz zakładów opieki zdrowotnej, prześwit ten nie może przekraczać 12 cm. W pozostałych budynkach dopuszczalny luz wynosi do 20 cm. Co więcej, przepisy te precyzują, że balustrady nie powinny posiadać ostro zakończonych elementów, a ich konstrukcja musi być zdolna do przeniesienia określonych sił poziomych, zgodnie z Polską Normą dotyczącą obciążeń technologicznych i montażowych. Wysokość balustrady oraz odpowiednie wypełnienie płaszczyzn pionowych mają kluczowe znaczenie dla zapewnienia skutecznej ochrony przed wypadnięciem. Należy pamiętać, że bezpieczeństwo powinno uwzględniać potrzeby wszystkich użytkowników, w tym osób z ograniczoną sprawnością ruchową.

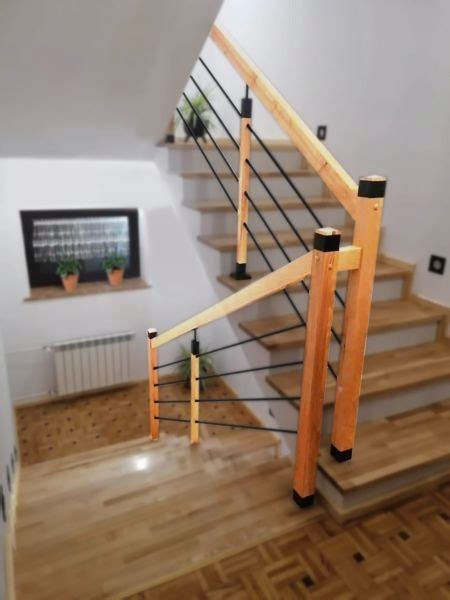

W kontekście wnętrz domowych, balustrady wewnętrzne, często nazywane również barierkami, stanowią integralną część konstrukcji schodów. Oprócz niezaprzeczalnej funkcji bezpieczeństwa, pełnią one również znaczącą rolę dekoracyjną. Staranny dobór materiałów, kolorystyki oraz rodzaju wypełnienia pozwala na wzbogacenie aranżacji wnętrza o efektowny i spójny z całością detal architektoniczny. W budynkach z poddaszem użytkowym, piętrowych, a także w mieszkaniach wielopoziomowych, balustrada jest elementem obowiązkowym dla schodów wewnętrznych. Szczególnie istotne są balustrady zabezpieczające schody, które przylegają z jednej strony do ściany. Wybór materiałów, z których zostaną wykonane, należy do inwestora, a możliwości są szerokie - od klasycznego metalu, przez nowoczesną stal nierdzewną, po szkło czy drewno. W przypadkach, gdy schody nie są umiejscowione przy ścianie, na przykład gdy znajdują się w centralnym punkcie holu, konieczne jest zamontowanie balustrad po obu stronach biegu.

Kluczowym elementem każdej balustrady jest poręcz, która nie tylko ułatwia poruszanie się, ale przede wszystkim chroni użytkowników przed poślizgnięciem. Dla rodzin z małymi dziećmi, dodatkowym zabezpieczeniem może być zamontowanie wewnętrznego pochwytu na niższej wysokości, co zapobiegnie wspinaniu się lub zsuwaniu z konstrukcji. Warto również rozważyć montaż poręczy przyściennej, która stanowi dodatkowe wsparcie, zwłaszcza przy dłuższych biegach schodowych lub dla osób starszych.

Balustrady Zewnętrzne: Odporność i Styl

Balustrady zewnętrzne są niezbędnym elementem zabezpieczającym balkony, tarasy, loggie oraz schody zewnętrzne. Konieczne jest, aby były one wykonane z materiałów charakteryzujących się wysoką trwałością i odpornością na zmienne warunki atmosferyczne. Zgodnie z przepisami, balustrady i poręcze muszą być montowane na podjazdach lub schodach o wysokości przekraczającej 0,5 metra. W przypadku schodów o szerokości większej niż 4 metry, obowiązkowe jest zastosowanie dodatkowej balustrady pośrodku biegu.

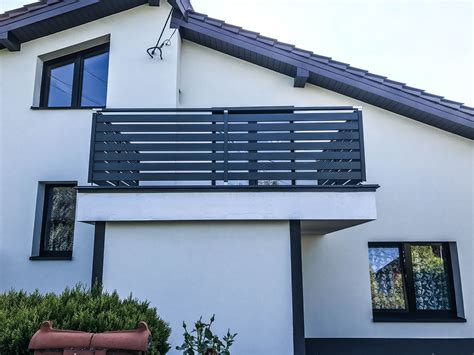

Projektując balkony, należy zadbać o odpowiednie dopasowanie balustrady zewnętrznej, pamiętając o wymogu minimalnej wysokości 90 cm od poziomu wykończonej posadzki do jej górnego zakończenia. Dostępne materiały na balustrady balkonowe obejmują metal, stal szczotkowaną, szkło, a także kombinacje różnych surowców. Szczególnie efektownie prezentują się konstrukcje stalowe z wypełnieniem szklanym, które nadają lekkości i nowoczesności.

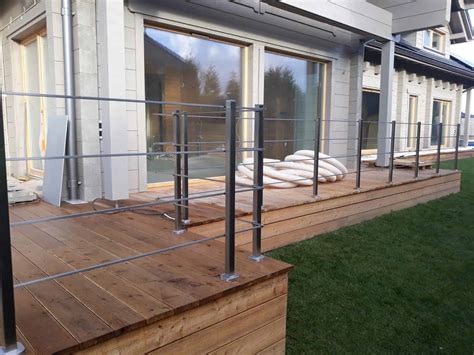

Tarasy, zwłaszcza te dostępne z wyższych kondygnacji, wymagają równie solidnego zabezpieczenia jak balkony. Nawet tarasy na parterze, połączone z wnętrzem domu, mogą być otoczone balustradą dla zwiększenia bezpieczeństwa i podkreślenia estetyki przestrzeni wypoczynkowej. Ważne jest, aby balustrada tarasowa była wykonana z materiałów odpornych na warunki atmosferyczne i harmonizowała z elewacją oraz ogólnym charakterem budynku.

Portfenetry, czyli wysokie okna sięgające od podłogi do sufitu, wymagają odpowiedniego zabezpieczenia w postaci balustrady. Często określane jako "balkony francuskie", stanowią one atrakcyjne rozwiązanie doświetlające wnętrza, ale niosą ze sobą ryzyko upadku. Najczęściej stosowanym materiałem do wykonania balustrad portfenetrowych jest szkło, często w połączeniu z metalem lub stalą. Całoszklane balustrady portfenetrowe są niezwykle efektowne i nie ograniczają dopływu naturalnego światła do pomieszczeń.

Materiały i Style Balustrad

Wybór materiału, z którego wykonana zostanie balustrada, ma kluczowe znaczenie zarówno dla jej funkcjonalności, jak i estetyki. Każdy surowiec oferuje inne możliwości aranżacyjne i charakteryzuje się odmiennymi właściwościami.

Stal nierdzewna: Jest to jeden z najpopularniejszych materiałów, ceniony za swoją trwałość, odporność na korozję i nowoczesny wygląd. Balustrady ze stali nierdzewnej doskonale komponują się z nowoczesnymi i minimalistycznymi wnętrzami, ale także z bardziej klasycznymi aranżacjami. Szczególnie efektownie prezentują się wersje chromowane, które świetnie współgrają z drewnianymi i szklanymi elementami. Stal nierdzewna jest także odporna na działanie czynników atmosferycznych, co czyni ją idealnym wyborem dla balustrad zewnętrznych.

Metal: Balustrady metalowe cechuje wysoka trwałość i odporność na uszkodzenia mechaniczne oraz zmienne warunki pogodowe. Metal jest stosunkowo łatwy w obróbce, co pozwala na tworzenie balustrad o ozdobnych kształtach. Metalowe balustrady sprawdzają się zarówno we wnętrzach, jak i w przestrzeni zewnętrznej, dodając charakteru i solidności.

Szkło: Szklane balustrady to synonim elegancji i nowoczesności. Pozwalają na optyczne powiększenie przestrzeni i zapewniają maksymalny dostęp naturalnego światła. Mogą być wykonane w formie szklanych paneli, łączonych z innymi materiałami, lub jako konstrukcje całkowicie szklane. Są idealne do nowoczesnych wnętrz, na schody dywanowe, tarasy, loggie i balkony. Szkło efektownie podkreśla prostotę i minimalizm formy.

Drewno: Drewniane balustrady wprowadzają do wnętrza ciepły, przytulny i domowy klimat. Różnorodność gatunków drewna i jego kolorystyki pozwala na tworzenie unikalnych aranżacji. Drewno doskonale komponuje się ze stalą, szkłem, betonem i cegłą. Jasne drewno sprawdzi się w stylu skandynawskim, a białe drewno podkreśli urok stylu prowansalskiego. Egzotyczne gatunki drewna mogą stworzyć unikalny klimat w połączeniu z marmurem czy skórzanymi meblami.

Techniczne Aspekty Projektowania Rzutu Balustrady

Projektowanie balustrady na rysunku technicznym, szczególnie w rzucie poziomym, wymaga precyzji i znajomości odpowiednich norm. Kluczowe jest poprawne odwzorowanie wszystkich elementów konstrukcyjnych, wymiarów i detali, które zapewnią bezpieczeństwo i estetykę wykonania.

Wymiary Prętów w Rzucie Balustrady

Pręty stalowe stanowią podstawę konstrukcji wypełnienia balustrady, decydując o jej bezpieczeństwie i wizualnej lekkości. Standardowa średnica prętów mieści się zazwyczaj w zakresie od 8 do 16 mm, w zależności od przewidywanego obciążenia i typu balustrady. W rzucie poziomym pręty te są rysowane jako cienkie linie, prostopadłe do linii balustrady, z zaznaczonymi końcami w formie haczyków lub zaokrągleń. Rozstaw między prętami wynosi zazwyczaj 100-120 mm, co jest zgodne z normami antyupadkowymi, zapewniającymi wypełnienie poniżej 100 mm. Precyzyjne wymiarowanie prętów w rzucie pozwala na uniknięcie błędów montażowych, a ich oznaczenie w legendzie rysunku ułatwia odczyt. W przypadku balustrad zewnętrznych, pręty o średnicy 12 mm są często wybierane ze względu na ich wytrzymałość na działanie wiatru i odporność na korozję.

Przy rysowaniu rzutu należy zwrócić uwagę na grubość linii - ciągła linia o grubości 0,5 mm jest stosowana dla obrysu, natomiast linia przerywana dla osi. Wypełnienie prętami powinno być na tyle gęste, aby rzut oddawał wizualną ciągłość konstrukcji, nie zaciemniając jednocześnie detali. Dodatkowe wymiary, podawane w milimetrach, np. ø12 x 1100 mm dla wysokości, ułatwiają kalkulację materiałów i weryfikację przez inspektora nadzoru. Zaznaczenie osi symetrii prętów w rzucie usprawnia symulację w programach CAD. Pręty ocynkowane lub malowane proszkowo wymagają notatki o zastosowanej powłoce w opisie technicznym. W przypadku wielokrotnych prętów w rzucie, rysuje się je z niewielkim offsetem, aby uniknąć nakładania się linii. Dla prętów giętych na końcach dodaje się łuki o promieniu 20-30 mm. Wymiary podaje się z tolerancją ±2 mm, co jest standardem w budownictwie i zapobiega problemom na etapie montażu.

Pochwyt w Rysunku Technicznym Balustrady

Pochwyt, kluczowy element ergonomiczny balustrady, w rzucie rysowany jest jako prostokątny lub owalny profil umieszczony na górnej krawędzi. Standardowe wymiary to 40x40 mm dla profili kwadratowych lub ø42 mm dla okrągłych, z wysokością montażu od 900 do 1000 mm nad stopniem. W rzucie poziomym pochwyt prezentowany jest jako gruba linia ciągła, z przekrojem opisanym w legendzie. Punkty mocowania pochwytu zaznacza się zwykle co 1000-1500 mm, co zapewnia jego stabilność. Rysunek musi oddawać krzywiznę pochwytu przy schodach, wykorzystując linie łukowe. Niezależnie od tego, czy profil jest aluminiowy, czy stalowy, w rzucie rysuje się go podobnie, choć stalowy może wymagać grubszego obrysu ze względu na jego masywność. Długość poszczególnych odcinków pochwytu dopasowuje się do rozpiętości balustrady, z narożnikami 90° lub zaokrąglonymi R50 mm. W opisie technicznym podaje się wymiary otworów montażowych (8-10 mm), co ułatwia proces prefabrykacji.

Elementy pochwytu, takie jak profil stalowy ø42 mm (idealny dla balustrad zewnętrznych), czy kwadratowy 42x42 mm (estetyczny w wnętrzach), są kluczowe dla funkcjonalności. Łączniki obrotowe, rysowane jako koła ø20 mm w miejscach skrętów, czy konsolki montażowe w formie trójkątów 50x50 mm rozmieszczone co 1200 mm, również znajdują swoje odzwierciedlenie w projekcie. W rzucie schodowym pochwyt faluje równolegle do linii stopnia, z tangentami na końcach. Dla balkonów rysuje się prostą linię z wyraźnie zaznaczonymi przerwami na słupki. Zawsze należy dodawać strzałki wymiarowe od podstawy do górnej krawędzi, co gwarantuje komfort chwytu. Integracja pochwytu z prętami wymaga zastosowania offsetu 50-70 mm, rysowanego jako linia przerywana. W programach wektorowych zaleca się stosowanie warstw dla separacji elementów. Notatka o zastosowaniu antypoślizgowej powłoki podnosi funkcjonalność rysunku. Unikanie uproszczeń jest kluczowe - pełny przekrój pochwytu w rzucie bocznym, umieszczony obok rzutu głównego, wyjaśnia sposób montażu. Wymiary wewnętrzne profilu, np. 35 mm dla ø42, są niezbędne do prawidłowego doboru uchwytów.

Skala Rzutu Balustrady Stalowej

Skala rzutu balustrady stalowej dobierana jest w zależności od szczegółowości projektu. Dla detali prętów stosuje się skalę 1:20, natomiast dla ogólnego układu - 1:50. W skali 1:20 każdy 1 mm na papierze odpowiada 20 mm w rzeczywistości, co pozwala na precyzyjne przedstawienie rozstawu 110 mm jako 5,5 mm. Skala powinna być zawsze podana w prawym dolnym rogu rysunku, wraz z linią podziałkową o długości 100 mm. Dla dużych balkonów skala 1:100 może uprościć rzut, ale prowadzi do utraty detali pochwytu. Wybór skali zależy również od medium, w jakim prezentowany jest projekt - dla formatu A1 zaleca się 1:20, dla A3 - 1:50. W systemach CAD automatyczne skalowanie zachowuje proporcje prętów. Przykładowo, pręt ø12 w skali 1:20 to linia o grubości 0,6 mm. Testowanie wydruku jest kluczowe, aby zapewnić czytelność linii. Wykresy mogą ilustrować, jak skala wpływa na czytelność - skala 1:20 jest preferowana w projektach wymagających dużej szczegółowości. Dla schodów stosuje się skalę 1:20 z rzutem co metr bieżący, zgodnie z normą PN-EN 1090. W rzutach wielkoskalowych (1:10) pręty można rysować z kreskowaniem, symulującym fakturę materiału. Skala musi być stała w całym arkuszu, a legenda powinna wyjaśniać zastosowane przeliczniki.

Dopasowanie skali do typu projektu jest kluczowe:

• Projekt wykonawczy: Skala 1:20 - umożliwia pełne wymiarowanie prętów i pochwytów.
• Projekt koncepcyjny: Skala 1:50 - prezentuje ogólny zarys z kluczowymi wymiarami.
• Detal montażowy: Skala 1:5 - powiększony fragment połączeń, ukazujący szczegóły montażu.

Rzut Balustrady Schodowej Techniczny

Rzut balustrady schodowej techniczny przedstawia pręty rozmieszczone prostopadle do biegu schodów, z pochwytem biegnącym równolegle do podestów. Standardowa wysokość montażu pochwytu to 950 mm nad noskiem stopnia, a pręty są rozstawione co 110 mm. W rzucie linia schodów jest falista, a balustrada ją naśladuje z offsetem 50 mm. Należy zaznaczyć słupki końcowe o wymiarach ø50x50 mm. Skala 1:20 pozwala na dokładne uwidocznienie krzywizn. Na łukach schodowych pręty są skracane promieniście, rysując łuki koncentryczne, a pochwyt posiada tangenty na połączeniach. Wymiary kątów nachylenia (30-45°) podaje się w rzucie bocznym. Taki rzut powinien być zintegrowany z planem piętra.

Kroki rysowania rzutu schodowego obejmują:

1. Narysowanie osi schodów z wymiarami stopni (280-300 mm).
2. Dodanie linii balustrady, równoległej do krawędzi schodów w odległości 50 mm.
3. Wypełnienie przestrzeni prętami co 110 mm, z haczykami na końcach.
4. Umieszczenie pochwytu na górze i słupków co 1200 mm.
5. Dodanie skali i legendy w rogu rysunku.

W przypadku balustrad dwustronnych, rzut powinien przedstawiać symetrię z osią środkową. Dla otwartych schodów stosuje się dłuższe pręty, sięgające do 1200 mm. Warto dodać notatkę o zastosowaniu spoin TIG dla stali nierdzewnej. Integracja z płytą schodową wymaga uwzględnienia linii podziału w rzucie. Precyzyjne wymiary otworów w betonie (np. ø14 mm pod kotwy) są niezbędne. W projektach modułowych rzut powtarza się co moduł 3 m, z numeracją poszczególnych elementów.

Rzut Balustrady Balkonowej z Wymiarami

Rzut balustrady balkonowej z wymiarami charakteryzuje się prostotą. Pręty pionowe biegną od podłogi do pochwytu, a ich wysokość wynosi zazwyczaj 1050 mm. Rozstaw prętów wynosi ok. 100 mm, a słupki umieszcza się co 1500 mm (ø60 mm). W rzucie poziomym przedstawia się obrys balkonu z balustradą biegnącą po obwodzie, z zerowym offsetem od krawędzi. Skala 1:50 jest odpowiednia dla większych tarasów. Na narożnikach stosuje się pręty fazowane pod kątem 45°, rysowane ze skrótem. Pochwyt jest ciągły, z łukami o promieniu R100 mm. Wymiary podaje się za pomocą strzałek: szerokość balkonu 3000 mm, wysokość balustrady 1100 mm. Taki schemat pozwala na dokładne obliczenie potrzebnego materiału.

Tabela ułatwia kosztorysowanie. W rzucie zewnętrznym należy uwzględnić zastosowanie osłony antykorozyjnej. Dla balkonów szklanych pręty zastępuje się punktowymi mocowaniami. W rzucie z naniesionymi meblami balkonowymi zaznacza się przejścia. Wysokość balustrady 1070 mm jest zgodna z normą antyupadkową. Linie prętów mogą być przerywane dla zwiększenia przejrzystości. Na balkonach francuskich rzut ukazuje pręty biegnące od posadzki na wysokości 100 mm. Wymiarowanie zawsze powinno odbywać się od osi budynku.

Elementy Stalowe w Rzucie Balustrady

Elementy stalowe w rzucie balustrady obejmują słupki, pręty, płyty bazowe oraz spawy. Słupki rysuje się jako koła o średnicy ø40-60 mm, z podstawą w kształcie kwadratu 100x100x10 mm. Pręty przedstawiane są jako linie z podaną średnicą. Spawy zaznacza się jako krótkie zygzaki o długości 3-5 mm. Płyty kotwiące, z otworami ø12 mm rozmieszczonymi co 80 mm, również znajdują swoje odzwierciedlenie w rzucie. Rzut grupuje te elementy w legendzie. Łączniki pręt-słupek to pierścienie ø20 mm lub spawy punktowe. W rzucie zaznacza się kątowe złącza 45° dla narożników. Stal o gatunku S355 oznacza się odpowiednią notatką. Takie detale techniczne zapewniają montaż bez konieczności improwizacji. Wykresy mogą ilustrować udział poszczególnych elementów w masie całkowitej - pręty zazwyczaj dominują. W rzucie elementy te są numerowane, np. P1, S1. Dla celów prefabrykacji można dodać kody QR w legendzie.

Rodzaje złącz stalowych obejmują:

• Spawowe: Ciągłe spoiny stosowane dla prętów poziomych.
• Śrubowe M8: Umożliwiają regulację pochwytów.
• Klemowe: Rozwiązania bezinwazyjne, idealne do remontów.
• Prasowane: Estetyczne, stosowane w widocznych miejscach.

Podstawa słupka z kotwą chemiczną rysowana jest z zaznaczonymi otworami. Tolerancje wymiarów dla otworów wynoszą ±3 mm. Rzut musi być czytelny w skali 1:10 dla detali.

Normy i Przepisy Dotyczące Rysunku Technicznego Balustrady

Normy rysunku technicznego balustrady opierają się na standardach PN-EN ISO 128, określających zasady rysunku, oraz PN-EN 1090-2, dotyczącym stali konstrukcyjnej. Wymagają one wypełnienia przestrzeni poniżej 110 mm oraz minimalnej wysokości balustrady wynoszącej 1050 mm. Rzut musi zawierać skalę, legendę oraz opis materiałów. Linie rysunkowe zgodne z PN-EN ISO 128-2 obejmują linie grube (0,7 mm) dla obrysu i linie cienkie (0,35 mm) dla prętów. PN-EN 1993-1-1 reguluje obliczenia nośności prętów na poziomie 0,5 kN/m. W rysunku należy oznaczyć klasę wykonania EXC2 dla balustrad zewnętrznych. Tolerancje wymiarów dla rozstawu wynoszą ±5 mm. Normy te służą unifikacji komunikacji z wykonawcą.

Kluczowe wymagania norm to:

• Wysokość balustrady: 1050-1200 mm (zgodnie z PN-EN 1991-1-1).
• Otwory w wypełnieniu: Maksymalnie 100 mm.
• Odporność ogniowa: R30 dla balustrad wewnętrznych.
• Oznaczenia: Certyfikat CE dla stali.
• Dokumentacja: Wymagane są 3 egzemplarze projektu.

W Unii Europejskiej normy są zharmonizowane z CPR 305/2011. Rysunek musi być podpisany przez konstruktora z odpowiednią pieczątką. Aktualizacje norm należy sprawdzać corocznie. Pełna zgodność z przepisami minimalizuje ryzyka prawne. Dla rysunków cyfrowych stosuje się format PDF/A zgodnie z ISO 19005. W plikach DWG zaleca się stosowanie warstw, np. "BalustradaPręty", "BalustradaPochwyt". Normy podnoszą wiarygodność projektu. W Polsce dodatkowe regulacje zawiera Rozporządzenie Ministra Infrastruktury z 2013 roku dotyczące warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Rzut musi przewidywać obciążenie punktowe wynoszące 1 kN. Pełna zgodność z przepisami jest podstawą akceptacji projektu przez Powiatowy Inspektorat Nadzoru Budowlanego.

Pytania i Odpowiedzi: Balustrada - Rysunek Techniczny Rzutu

Co przedstawia rzut poziomy balustrady na rysunku technicznym?Rzut poziomy balustrady to widok z góry, który ukazuje rozmieszczenie elementów konstrukcyjnych, takich jak pręty stalowe wypełnień, słupki nośne, pochwyt górny oraz ewentualna dolna poręcz. Zawiera on kluczowe wymiary, na przykład rozstaw prętów (100-120 mm), średnicę prętów (12-16 mm) oraz długość odcinka balustrady, co ułatwia precyzyjne wykonanie w projektach schodów lub balkonów.

Jakie są standardowe wymiary prętów stalowych w rysunku technicznym balustrady?W typowym rzucie balustrady stalowej pręty wypełnień mają średnicę 12-16 mm, słupki nośne 40x40 mm lub ø 42-50 mm, a pochwyt ø 40-50 mm. Rozstaw prętów wynosi zazwyczaj 100-110 mm, co zapewnia zgodność z normami bezpieczeństwa (PN-EN 1090). Całość rysowana jest w skali 1:20 lub 1:50 z naniesionymi liniami cięcia i osiami montażowymi.

Jak zaznaczyć pochwyt i wypełnienie na schemacie rzutu balustrady?Na rysunku rzutu pochwyt górny oznaczany jest jako gruba linia ciągła (ø 42 mm) biegnąca równolegle do słupków, w odległości 900-1000 mm od podłoża (w rzucie widoczna jako odcinek z wymiarami). Wypełnienie prętami pokazuje się jako równoległe linie przerywane z rozstawem 100 mm i podanymi wymiarami średnicy, co pozwala na szybkie odtworzenie konstrukcji.

W jakiej skali i z jakimi detalami rysuje się rzut techniczny balustrady?Rzut balustrady rysuje się zazwyczaj w skali 1:20 dla detali lub 1:50 dla ogólnego układu, z podaniem wymiarów liniowych (np. długość balustrady 3000 mm, wysokość słupków 1100 mm), oznaczeniami materiałów (stal S355) i strzałkami wskazującymi kierunek montażu. Dodatkowe detale obejmują spawy i kotwy, co jest niezbędne do produkcji i montażu na balkonach lub schodach.

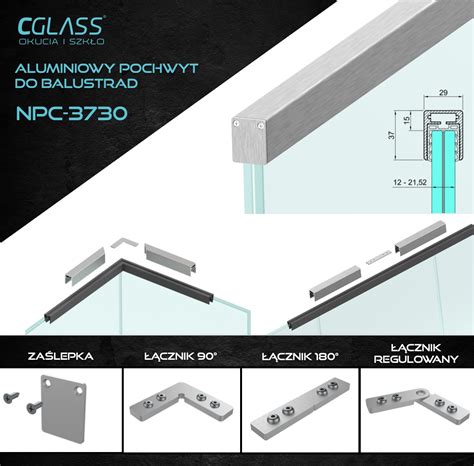

W naszej ofercie znajdują się również różnorodne systemy profili do balustrad szklanych, każdy o unikalnej charakterystyce i zastosowaniu. Szczegółowe informacje o poszczególnych profilach dostępne są po kontakcie z nami. Dostępne są również dokumenty do pobrania w formatach CAD i PDF.

Instrukcje montażu dla poszczególnych systemów profili balustrad szklanych dostępne są w formie PDF, a doskonałym uzupełnieniem są instrukcje w formie filmów.

W bieżącym odcinku przyjrzymy się poręczom - ich budowie i sposobom kształtowania ich wypełnień. Zapoznamy się również z nietypowym użyciem słupków narożnych. Rodzina systemowa Poręczy to zespół kilku kategorii rodzin, w skład której wchodzą: profile poręczy, tralki oraz panele tralek. Pierwsza kategoria to profile 2D, które są przeciągane wzdłuż ścieżki poręczy. Oprócz standardowego zespołu poręczy, w którym określamy położenie profilu względem osi poręczy (odsunięcie na boki oraz góra/dół), występują jeszcze Typ poręczy górnej oraz Typ poręczy bocznej. Każdy z nich jest osobną Rodziną, którą najlepiej edytować przy użyciu Przeglądarki Projektu. Rodziny tralek oraz paneli zawierają geometrię 3D i rozstawiane są według ustalonego wzoru odległości oraz odsunięć od poziomu górnego.

Rys1. Budowa Poręczy: SP - słupek początkowy, S - słupek typowy, SK - słupek końcowy (Rodziny Tralek), T - panel wypełniający (Rodzina Panelu Tralki), PG - poręcz górna, P1 - poręcz boczna, 1 do 4 - profile płaskie używane do stworzenia różnych kształtów poręczy. Na początku musimy ustalić, jaki panel chcemy zbudować. Wzór, użyty materiał, poziom szczegółowości - to wszystko ma wpływ na sposób kształtowania panelu wypełniającego przestrzeń między słupkami. Jeżeli zdecydujemy się na sposób 1, profil, którego użyjemy powinien być zamknięty i dodany do Konstrukcji Poręczy. Dla typowego obszaru wypełnienia najlepiej będzie użyć profilu prostokątnego. Dobrze jest pamiętać o zmianie funkcji profilu na Poręcz. Dopiero wtedy Revit użyje tego profilu w budowie poręczy. Jeżeli chcemy zadać w panelu wzór siatki lub podział liniowy możemy mu przypisać materiał korzystający ze wzoru wypełnienia. Tworzymy nowy wzór powierzchni jako wzór modelu. W edytorze ustalamy wymagany wzór importując plik .pat albo samodzielnie, tworząc podziały w edytorze. Parametr przezroczystości ustawiamy na 100% - dzięki temu wzór będzie wyświetlać tylko linie. Zaletą tej metody jest mała waga pliku i zapewnienie szybkiego działania oraz wyświetlania modelu. Zwróćmy uwagę, że utworzone w ten sposób podziały nie rzucają cienia.

Rys2. Co jednak, gdy potrzebujemy modelu w pełni trójwymiarowego i nasza balustrada musi być całkowicie zamodelowana w 3D? W takim wypadku pozostaje wybrać sposób 2 i utworzyć panel jako osobną Rodzinę rozpoczynając z szablonu Panelu tralki. Jest on bardzo podobny do szablonu Tralki, z tą jednak różnicą, że używany w nim parametr steruje kątem nachylenia całego panelu, a nie kątem cięcia z góry i z dołu, tak jak w przypadku Tralki. Nasze działanie zaczynamy od narysowania Linii odniesień, które „klejąc” się do siebie zbudują siatkę wiązań odpowiadającą na zmiany geometrii. Elementem nadrzędnym dla Linii odniesienia może być Płaszczyzna odniesienia. W szablonie panelu występują płaszczyzny „górny kąt cięcia” i „dolny kąt cięcia” - mogą posłużyć za osnowę dla tworzonej przez nas siatki wiązań. Linie odniesienia mogą posłużyć również jako ścieżki do przeciągnięcia po nich profili i stworzenia modelu prętów panelu. Po wybraniu „Utwórz>Wyciągnięcie po ścieżce” wskaż Linię odniesienia. Przy zmianie parametrów panelu (Kąt nachylenia, Szerokość i Wysokość tralki) linie będą się wydłużać i skracać zmieniając długość prętów. Po utworzeniu panelu należy zastosować go w Rodzinie Poręczy.

Rys3. Zespół poręczy, jak wcześniej wspomniano, pozwala używać słupków narożnych, które automatycznie pojawią się po narysowaniu ścieżki. Czy jednak sensowne jest ich stosowanie w każdym typie balustrady? Odpowiedź: Nie zawsze. Poręcz, która zagina się najczęściej pod kątem 90° może korzystać z tej opcji. Znajdzie zastosowanie przy słupkach o przekroju symetrycznym (np. okrągłych lub kwadratowych). Wtedy niezależnie od kąta, pod którym łączą się ze sobą panele narożne słupek będzie osadzony poprawnie. W omawianym przykładzie słupki narożne to dwa płaskowniki, zespawane ze sobą pod kątem zależnym od przebiegu balustrady. W tym przypadku będzie trudno uzyskać kształt słupka zgodny z jej ścieżką. W takiej lub innych podobnych sytuacjach, możemy zastosować słupki jako osobne Rodziny nie wchodzące w skład zespołu poręczy. Do rodziny Tralki warto dodać parametry sterujące położeniem płaskowników i stworzyć zależności, dzięki którym słupek będzie miał zmienny kąt rozwarcia.

Rys4. Sposób manualnego rozmieszczenia nietypowych narożnych słupków. Słupki są osobnymi Rodzinami wczytywanymi do Projektu. Jak bardzo często na platformie Revit, tak i tym razem, społeczność użytkowników podaje wiele różnych nietypowych pomysłów zastosowania narzędzia „Poręcz”. Oprócz ogrodzeń i balustrad bardzo często można spotkać zadaszenia, systemy półek, odbojnic, barierek drogowych, podkładów i torów kolejowych. Poręcze mogą służyć również do rozmieszczenia elementów w szyku po ścieżce.

Rys5. Tym samym dotarliśmy do końca Biuletynu. Marzysz o niesamowitej klatce schodowej w swoim domu? A może chciałbyś dokonać metamorfozy starej konstrukcji, przemieniając ją w niezwykle designerski i nowoczesny element pomieszczenia… Z pewnością jest grono osób, które chciałoby tego dokonać, lecz nie wie jak się za to zabrać. Dzięki naszemu blogowi dowiesz nie tylko jak zrobić to samodzielnie, ale również w profesjonalny sposób. Schody to niezbędny element w każdym domu posiadającym co najmniej jedną kondygnację. Współcześnie ten element architektoniczny wykonywany jest na różnorodne sposoby. Najczęściej spotykanymi modelami są te z betonu i drewna. Wybór konkretnego wariantu powinien być uzależniony nie tylko od indywidualnych upodobań właściciela, ale także od konstrukcji całego domu. Warto wiedzieć, że montaż schodów powinien być także wykonany w odpowiednim czasie. Przykładowo, schody drewniane najlepiej jest zainstalować przed wykończeniem podłogi i ustawieniem mebli, zapewni to uniknięcie uszkodzeń i zarysowań. Jeśli chcemy aby nasze schody były wykonane według naszego pomysłu, niezbędny będzie projekt balustrady wewnętrznej, stworzony w odpowiedni sposób. Stworzenie projektu balustrady wewnętrznej być może nie należy do najprostszych czynności, jednakże dzięki naszym wskazówkom, z pewnością Ci się to uda. Pierwszą i najważniejszą sprawą jest określenie do jakiego rodzaju schodów chcemy zaprojektować balustradę wewnętrzną (w sporej mierze chodzi tu o kształt). Jeśli np. Aby stworzyć odpowiedni projekt balustrady wewnętrznej najlepiej jest przeprowadzić ten zabieg poszczególnymi etapami. Oznacza to, że powinniśmy wyznaczyć sobie plan działania. Wówczas wykonanie projektu może okazać się naprawdę proste. W przypadku gdy nasze schody są już gotowe (niezależnie czy jest to drewniana czy betonowa konstrukcja), możemy naszkicować je na kartce, tutaj ważne jest dobre odwzorowanie ilości stopni oraz ich kształtu. Następnym krokiem jest zmierzenie całej długości schodów po to aby móc dobrać do nich odpowiedniej długości pochwyt barierki. Należy pamiętać, że ten element powinien posiadać odpowiednie zakończenie po obu stronach. W zależności od naszych upodobań, możemy naszkicować pochwyt balustrady okrągły lub kwadratowy. Podczas wykonywania własnego projektu balustrady wewnętrznej należy również uwzględnić z jakiego materiału będzie ona wykonana. Jak widać, zaprojektowanie balustrady wewnętrznej wcale nie jest takie trudne. Projekt taki może wykonać każdy amator, posiadający niewielką wiedzę w tym temacie - wystarczy ołówek, karta i chęci. Dzięki temu, że istnieją firmy, które oferują realizację takich projektów, a w razie potrzeby pomoc na etapie ich tworzenia jest to z pewnością opłacalne rozwiązanie.
