Awaria zaworu przelewowego: Przyczyny, objawy i skuteczne naprawy

Zawory hydrauliczne stanowią kręgosłup każdego układu hydrauliki siłowej, precyzyjnie kontrolując przepływ cieczy roboczej, a co za tym idzie - kierunek, natężenie i ciśnienie. Ich nienaganne działanie jest fundamentem dla utrzymania sprawności, wydajności i, co najważniejsze, bezpieczeństwa całego systemu. W praktyce inżynierskiej umiejętność szybkiej identyfikacji symptomów zużycia lub uszkodzenia zaworu pozwala uniknąć nie tylko kosztownych awarii i przestojów produkcyjnych, ale także potencjalnie niebezpiecznych sytuacji. W niniejszym artykule zgłębimy przyczyny, objawy i metody naprawy awarii zaworu przelewowego - kluczowego elementu chroniącego hydraulikę przed nadmiernym ciśnieniem.

Rola i funkcja zaworu przelewowego: Strażnik ciśnienia

Zawór przelewowy hydrauliczny jest fundamentalnym elementem zapewniającym stabilność i bezpieczeństwo każdego układu hydraulicznego. Jego głównym zadaniem jest kontrola ciśnienia oleju roboczego poprzez odprowadzanie jego nadmiaru bezpośrednio do zbiornika. Bez mechanizmu kontroli ciśnienia, system hydrauliczny byłby narażony na krytyczne przeciążenia.

Wyobraźmy sobie analogię do naczynia połączonego. Im wyższy słup cieczy, tym większe ciśnienie na dnie. W układach hydraulicznych pompy generują wysokie ciśnienie, a zawór przelewowy działa jak regulator, zapobiegając uszkodzeniom wrażliwych komponentów. Ciecz spiętrza ciśnienie, co wymaga precyzyjnej kontroli. Bez niej, system może ulec awarii.

Regulacja ciśnienia w układzie hydraulicznym następuje poprzez mechanizm zaworu. Kiedy ciśnienie robocze przekroczy ustaloną, bezpieczną wartość, zawór otwiera się. Nadmiar oleju zostaje wówczas przekierowany do zbiornika, zazwyczaj do portu oznaczonego jako „T”. To zjawisko utrzymuje ciśnienie na pożądanym, bezpiecznym poziomie. Kluczową rolę w tym procesie odgrywa sprężyna i element zamykający, taki jak grzybek lub kulka. Siła nacisku sprężyny bezpośrednio określa wartość ciśnienia, przy którym zawór się otworzy. Dlatego też zawór przelewowy musi być odpowiednio dobrany do maksymalnego ciśnienia roboczego występującego w danym systemie.

Ważne jest, aby odróżnić zawór przelewowy od zaworu bezpieczeństwa. Chociaż oba pełnią funkcje ochronne, działają w nieco inny sposób. Zawór przelewowy utrzymuje stałe, ustalone ciśnienie robocze w całym systemie, ciągle regulując nadmiar cieczy. Natomiast zawór bezpieczeństwa jest elementem ochronnym uruchamianym w sytuacjach awaryjnych, na przykład przy nagłym, niekontrolowanym wzroście ciśnienia, chroniąc układ przed krytycznymi przeciążeniami.

Zawory przelewowe są szczególnie istotne w układach z pompami stałowydatkowymi, gdzie zapewniają utrzymanie określonego ciśnienia roboczego. Zawory bezpieczeństwa mogą natomiast posiadać dodatkowe certyfikaty i są stosowane w systemach, gdzie priorytetem jest najwyższy poziom bezpieczeństwa.

Usterka i rozwiązywanie problemów ze spawanymi siłownikami hydraulicznymi

Choć materiał dostarczony przez użytkownika skupia się na zaworach przelewowych, zawiera również sekcję dotyczącą problemów z ciśnieniem w spawanych siłownikach hydraulicznych, które mogą być pośrednio związane z działaniem zaworów.

Ciśnienie w układzie spawanych cylindrów hydraulicznych nie wzrasta

• Powód 1:
  • Zużycie lub nieregularność powierzchni stożkowej głównego rdzenia zaworu lub gniazda zaworu.
  • Zanieczyszczenie powierzchni stożkowej.
  • Brak współosiowości powierzchni stożkowej i gniazda zaworu wynikający z błędów obróbki.
  • Niewłaściwe dopasowanie głównego rdzenia zaworu do gniazda, jego uszkodzenie lub nieprawidłowe dobranie, skutkujące brakiem szczelności.
  • Wyciek na głównym dławiku zaworu, spowodowany uszkodzoną uszczelką, słabym montażem lub poluzowanymi śrubami.
• Rozwiązanie: Wymiana lub naprawa korpusu zaworu przelewowego, głównego rdzenia zaworu i gniazda zaworu. Czyszczenie zaworu przelewowego w celu zapewnienia dobrego dopasowania lub wymiana niekwalifikowanych elementów. Naprawa lub wymiana uszkodzonej uszczelki, eliminacja wycieków i poprawa szczelności.
• Powód 2: Wygięta, za krótka lub zbyt miękka sprężyna regulacyjna zaworu sterującego, prowadząca do słabego uszczelnienia na połączeniu zaworu grzybkowego i gniazda. Przykładem może być zużycie zaworu grzybkowego i gniazda, nieregularność powierzchni styku, zbyt szeroka powierzchnia styku, łatwość zbierania zanieczyszczeń lub sklejenie.
• Rozwiązanie: Wymiana niewykwalifikowanych części lub naprawa zaworu pilotowego, aby spełniał wymagania użytkowania.
• Powód 3:
  • Poważny wewnętrzny wyciek portu zdalnego sterowania w przypadku elektromagnetycznej pozycji normalnie zamkniętej.
  • Silne zużycie korpusu zaworu i suwaka na porcie zaworu.
  • Zawór suwakowy nie osiąga prawidłowego położenia, co skutkuje niewystarczającą długością uszczelnienia olejowego.
  • Wyciek w rurociągu portu zdalnego sterowania.
• Rozwiązanie: Naprawa i wymiana uszkodzonych części. Sprawdzenie rurociągu w celu wyeliminowania wycieków.

Ciśnienie w spawanych cylindrach hydraulicznych nagle wzrasta

• Powód 1:
  • Główne części szpuli nie działają wrażliwie, nagle utknęły w stanie zamkniętym.
  • Przetworzone elementy hydrauliczne mają niską precyzję, słabą jakość montażu i zanieczyszczony olej.
• Powód 2: Powierzchnia łącząca suwaka zaworu sterującego i gniazda zaworu jest zablokowana i nie można ich oddzielić, co powoduje, że system nie realizuje normalnego odciążenia. Sprężyna regulacyjna jest wygięta lub zbyt słaba.
• Rozwiązanie: Czyszczenie głównego korpusu zaworu, naprawa i wymiana uszkodzonych części.

Nagły spadek ciśnienia (powtórzone w oryginalnym tekście)

• Powód 1:
  • Otwór szpuli głównej zostaje nagle zablokowany.
  • Uszczelka na pokrywie głównej zaworu została nagle uszkodzona.
  • Szpula główna nie jest wrażliwa na pracę i nagle blokuje się w stanie otwartym (np. niska dokładność obróbki części, słaba jakość montażu, zbyt brudny olej).
  • Rdzeń zaworu pilotowego nagle pękł; sprężyna regulacyjna nagle pękła.
• Powód 2: Elektrozawór zaworu elektromagnetycznego portu zdalnego sterowania zostaje nagle odłączony od zasilania, co powoduje odciążenie zaworu przelewowego. Złącze rurowe portu zdalnego sterowania nagle pęka lub rura pęka.
• Rozwiązanie: Czyszczenie elementów zaworu hydraulicznego. Jeśli elementy zaworu są zablokowane, olej również należy przefiltrować. Wymiana uszkodzonych elementów i naprawa uszkodzonych części. Sprawdzenie i usunięcie usterek elektrycznych.

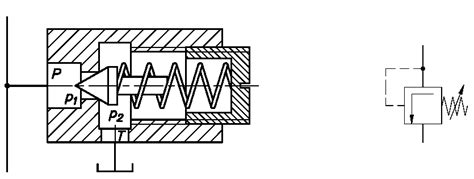

Podstawowa budowa i rodzaje zaworów przelewowych

Budowa zaworu przelewowego opiera się na solidnych komponentach, zazwyczaj wykonanych z wysokiej jakości materiałów, takich jak stal galwanizowana, a elementy wewnętrzne są hartowane i szlifowane, co zapewnia długą żywotność i precyzję działania. Kluczowe komponenty to:

• Korpus: Obudowa zaworu.
• Sprężyna: Odpowiedzialna za siłę nacisku na element zamykający.
• Element zamykający: Najczęściej grzybek lub kulka, który blokuje przepływ oleju.
• Pokrętło regulacyjne: Służy do precyzyjnego ustawienia ciśnienia otwarcia zaworu.
• Nakrętka kontrująca: Zabezpiecza wybrane ustawienie pokrętła regulacyjnego.

Materiał, z którego wykonany jest zawór, musi być odporny na korozję, co jest niezwykle ważne w agresywnym środowisku pracy. Stal galwanizowana zapewnia trwałość.

Rodzaje zaworów przelewowych różnią się przede wszystkim kształtem elementu zamykającego:

1. Zawory kulkowe: Charakteryzują się prostą i niezawodną konstrukcją.
2. Zawory grzybkowe: Mogą oferować większą precyzję działania.
3. Zawory suwakowe: Często stosowane w bardziej złożonych układach.
4. Zawory płytkowe: Oferują kompaktowe rozmiary.

Dodatkowo, zawory przelewowe dzielimy na:

• Bezpośredniego działania: Reagują natychmiast na wzrost ciśnienia. Ciśnienie cieczy działa bezpośrednio na element zamykający. Charakteryzują się szybką reakcją i prostą konstrukcją, stosowane w układach o mniejszym przepływie i umiarkowanym ciśnieniu roboczym.
• Pośredniego działania (pilotowe): Główny zawór otwierany jest przez mniejszy zawór pilotowy, sterowany ciśnieniem. To rozwiązanie pozwala utrzymać stabilne ciśnienie nawet przy dużych przepływach.
• Sterowane elektrycznie (proporcjonalne/serwo): Otwarcie zaworu kontrolowane jest elektrycznie poprzez sygnał sterujący (np. z układu PLC). Pozwalają one dynamicznie zmieniać ciśnienie robocze w zależności od obciążenia lub etapu cyklu roboczego.

Na przykład, zawory grzybkowe często stosuje się tam, gdzie wymagana jest wysoka precyzja, podczas gdy zawory suwakowe sprawdzą się w systemach o dużych przepływach.

Kluczowe parametry techniczne i dobór zaworu

Parametry techniczne zaworu hydraulicznego są kluczowe przy jego doborze. Należy uwzględnić:

• Ciśnienie nominalne i maksymalny przepływ: Określają wydajność zaworu.
• Typ gwintu: Najczęściej spotykane to gwinty wewnętrzne BSP, w popularnych rozmiarach: 3/8", 1/2", 3/4" i 1". Wybór odpowiedniego rozmiaru jest kluczowy dla zapewnienia szczelności i prawidłowego przepływu oleju. Niewłaściwy gwint może prowadzić do wycieków i obniżenia wydajności systemu.
• Zakres regulacji ciśnienia: Dostępne są modele zaworów od 10 do 350 bar, w różnych rozmiarach i zakresach ciśnienia, co pozwala na precyzyjny dobór do specyficznych wymagań układu. Przykładem jest fabryczne ustawienie zaworu VMP 3/8" na 90 bar, z regulacją 30 bar na pełen obrót. Wartości te mogą się różnić w zależności od modelu i producenta.
• Histereza: Różnica między ciśnieniem otwarcia a ciśnieniem ponownego zamknięcia.

Dobór zaworu powinien być zawsze poprzedzony analizą parametrów pompy i całego obwodu hydraulicznego. Warto korzystać z kart katalogowych producenta i tabel doboru.

Wiele modeli posiada również wyjścia do podłączenia manometru, co ułatwia monitorowanie ciśnienia. Niektóre zawory oferują funkcję regeneracji, pozwalającą na ich odnowienie po zużyciu.

Objawy awarii zaworu przelewowego

Szybka identyfikacja symptomów awarii zaworu przelewowego jest kluczowa dla uniknięcia poważniejszych konsekwencji. Najczęstsze objawy to:

• Niestabilne ciśnienie robocze: Może być zbyt wysokie lub zbyt niskie, co objawia się spadkiem wydajności układu, osłabieniem pracy siłowników i silników hydraulicznych. Nierównomierne ciśnienie i nieprawidłowe wskazania manometrów są często efektem nieprawidłowej pracy zaworu.
• Widoczne wycieki cieczy roboczej: Plamy oleju hydraulicznego w okolicy zaworu, wyczuwalny zapach cieczy lub syczenie powietrza pod ciśnieniem są jednoznacznymi sygnałami nieszczelności.
• Nieregularna praca układu i drgania: Objawy takie jak szarpanie, wibracje, nagłe zmiany prędkości ruchu siłowników czy skokowe działanie urządzenia mogą świadczyć o zanieczyszczeniu, zużyciu lub zablokowaniu elementów ruchomych zaworu.
• Nietypowe dźwięki podczas pracy: Buczenie, gwizdy, świsty, trzaski lub inne niespotykane dźwięki pochodzące z zaworu mogą wskazywać na uszkodzenie sprężyn, obecność zanieczyszczeń w gnieździe zaworu lub nieprawidłową pracę elementów sterujących.
• Wzrost temperatury oleju: Może być spowodowany ciągłym przepływem oleju przez zawór, co wskazuje na jego nieprawidłowe działanie.
• "Zawieszenie się urządzenia": Brak reakcji zaworu na zmiany ciśnienia, co uniemożliwia prawidłowe działanie maszyny.

W przypadku awarii, na przykład "zawieszenia się urządzenia", często wystarczy jego wyczyszczenie. Nie zawsze konieczna jest natychmiastowa wymiana.

Konserwacja i regeneracja zaworów

Zawory przelewowe są zazwyczaj bardzo trwałe, jednak regularna konserwacja jest zalecana. Obejmuje ona kontrolę szczelności i czystości oleju. Zanieczyszczenia w oleju mogą znacząco skrócić żywotność zaworu.

W przypadku stwierdzenia awarii, regeneracja zaworu hydraulicznego jest często możliwa i bardziej ekonomiczna niż wymiana, zwłaszcza w przypadku droższych modeli. Proces regeneracji obejmuje demontaż elementu, jego oczyszczenie, sprawdzenie stanu technicznego, wymianę zużytych części (np. uszczelek, sprężyn, elementów zamykających), a następnie ponowny montaż i kalibrację. Sprawność zaworu testowana jest również pod obciążeniem, aby upewnić się, że przywrócone zostały wszystkie parametry pracy. W razie potrzeby istnieje możliwość uzupełnienia ubytków korpusu, a także dorobienia popsutych współpracujących ze sobą części.

Należy zawsze konsultować się z centrum serwisowym lub dokumentacją techniczną producenta, aby ocenić możliwości regeneracji.

Gdzie montowany jest zawór przelewowy?

Zawory przelewowe montuje się zazwyczaj pomiędzy przewodem ciśnieniowym (port P) a zbiornikiem (port T). Ich podłączenie jest równoległe względem linii ciśnieniowej. W bardziej złożonych układach mogą być stosowane dodatkowe zawory, służące do ochrony poszczególnych elementów. Na przykład, zawór hydrauliczny krzyżowy przeciążeniowy montuje się bezpośrednio na silniku hydraulicznym.

Zastosowanie zaworów przelewowych

Zastosowanie zaworów przelewowych jest szerokie i obejmuje wiele gałęzi przemysłu. Najczęściej spotykamy je w:

• Maszynach budowlanych: Koparki, ładowarki, spycharki.
• Maszynach rolniczych: Traktory, kombajny, prasy.
• Wózkach widłowych: Kluczowe dla bezpieczeństwa i efektywności operacyjnej.
• Przemysłowych urządzeniach: Linie produkcyjne, prasy hydrauliczne.
• Układach napędowych: Wszędzie tam, gdzie stosowane są silniki i siłowniki hydrauliczne.

W każdym układzie intensywnie eksploatowanym zawory przelewowe są niezbędne dla zwiększenia trwałości i niezawodności układu hydraulicznego.

Podsumowanie

Zawór przelewowy hydrauliczny to niewielki, ale niezwykle ważny komponent, który decyduje o trwałości, efektywności i bezpieczeństwie całego układu hydraulicznego. Jego prawidłowe działanie zapobiega uszkodzeniom, zapewnia stabilną pracę i chroni wrażliwe elementy przed nadmiernym ciśnieniem. Regularna diagnostyka, konserwacja i w razie potrzeby - regeneracja lub wymiana zaworu przelewowego, są kluczowe dla utrzymania sprawności maszyn i urządzeń wykorzystujących hydraulikę siłową. Pamiętajmy, że nawet najmniejszy element może mieć fundamentalne znaczenie dla całego systemu.
