Automatyczny Zawór Odpowietrzający 1 cal: Niezbędny Element Sprawnego Systemu Grzewczego

Współczesne systemy centralnego ogrzewania, czy to w domach jednorodzinnych, czy w większych budynkach, wymagają precyzyjnego działania, aby zapewnić komfort cieplny przy jednoczesnej optymalizacji zużycia energii. Kluczowym, choć często niedocenianym elementem, który wpływa na efektywność i bezawaryjność instalacji grzewczej, jest automatyczny zawór odpowietrzający. Jego rola wykracza poza proste usuwanie powietrza; jest to integralna część, która chroni system przed szeregiem problemów, od głośnej pracy po poważne uszkodzenia. Niniejszy artykuł szczegółowo omawia zastosowanie, zasadę działania oraz znaczenie automatycznych zaworów odpowietrzających, ze szczególnym uwzględnieniem modeli o przyłączu 1 cala, chociaż dostępna wiedza dotyczy głównie przyłącza 1/2 cala, co pozwala na szersze spojrzenie na problematykę odpowietrzania.

Czym jest i jak działa automatyczny zawór odpowietrzający?

Automatyczny zawór odpowietrzający, znany również jako odpowietrznik automatyczny, to urządzenie zaprojektowane do bezobsługowego usuwania powietrza zgromadzonego w instalacjach grzewczych i systemach ciepłej wody użytkowej. Powietrze w instalacji CO może pojawić się z kilku powodów: podczas napełniania systemu wodą, w wyniku procesów chemicznych zachodzących w podgrzewanej wodzie (zgodnie z prawem Henry'ego, woda ma naturalną zdolność do absorpcji gazów, które następnie mogą się z niej wydzielać pod wpływem zmian temperatury i ciśnienia), a także w wyniku nieszczelności systemu.

Podstawowa zasada działania większości automatycznych odpowietrzników opiera się na zastosowaniu mechanizmu pływakowego. Wewnątrz korpusu zaworu znajduje się pływak, który jest zanurzony w wodzie. Gdy w instalacji gromadzi się powietrze, przemieszcza się ono do najwyższych punktów, gdzie znajdują się odpowietrzniki. Powietrze dostaje się do komory pływakowej, powodując obniżenie poziomu wody. Wraz ze spadkiem poziomu wody, opada również pływak. Pływak, połączony z dźwignią, otwiera wówczas niewielki otwór odpowietrzający, umożliwiając ujście nagromadzonego powietrza. Po usunięciu powietrza i ponownym napłynięciu wody, poziom w komorze podnosi się, pływak unosi się, a zawór zamyka się, przywracając szczelność systemu.

Istnieją również inne typy odpowietrzników automatycznych, na przykład te wykorzystujące elementy higroskopijne. W tym przypadku, specjalne dyski wykonane z materiałów higroskopijnych (np. celulozy) reagują na wilgotność. Gdy są zalane wodą, pęcznieją i zamykają otwór odpowietrzający. Kiedy do odpowietrznika dostanie się powietrze, dyski wysychają, kurczą się i otwierają upust. Modele higroskopijne, takie jak te z serii 5080 firmy Caleffi, mogą być montowane zarówno w pozycji pionowej, jak i poziomej i często posiadają wymienne wkłady, co ułatwia konserwację.

Dlaczego odpowietrzanie jest tak ważne? Konsekwencje zapowietrzenia systemu

Zapowietrzenie instalacji centralnego ogrzewania może prowadzić do szeregu negatywnych konsekwencji, które wpływają zarówno na komfort użytkowania, jak i na trwałość systemu:

• Nierównomierne grzanie: Najbardziej oczywistym objawem zapowietrzenia są grzejniki, które nie nagrzewają się w całości - często dolna część jest ciepła, a górna pozostaje zimna. W przypadku ogrzewania podłogowego, zapowietrzenie może powodować zimne strefy na posadzce.
• Głośna praca instalacji: Powietrze w rurach i urządzeniach powoduje charakterystyczne bulgotanie, syczenie i inne nieprzyjemne dźwięki, które mogą być uciążliwe, szczególnie w nocy. Pompki obiegowe pracujące z powietrzem mogą wydawać głośne, metaliczne dźwięki, sygnalizując pracę "na sucho" lub z obecnością powietrza.
• Obniżona wydajność grzewcza: Obecność powietrza w grzejnikach lub rurach stanowi barierę dla przepływu gorącej wody, zmniejszając powierzchnię wymiany ciepła i tym samym obniżając efektywność całego systemu. W skrajnych przypadkach może to prowadzić do niedogrzania pomieszczeń.
• Korozja i uszkodzenia: Tlen zawarty w powietrzu jest głównym czynnikiem powodującym korozję elementów metalowych instalacji. Długotrwałe zapowietrzenie przyspiesza proces rdzewienia rur, grzejników i podzespołów kotła, skracając ich żywotność. W skrajnych przypadkach, szczególnie w połączeniu z niskimi temperaturami, może dojść do zamarznięcia wody w instalacji, co grozi pęknięciem rur lub armatury.
• Problemy z pracą pomp: Pompy obiegowe są szczególnie narażone na uszkodzenia w wyniku pracy z powietrzem. Może ono prowadzić do kawitacji, przegrzewania się silnika i awarii pompy.

Zastosowanie automatycznych zaworów odpowietrzających w instalacjach

Automatyczne zawory odpowietrzające znajdują szerokie zastosowanie w różnorodnych systemach grzewczych i wodnych:

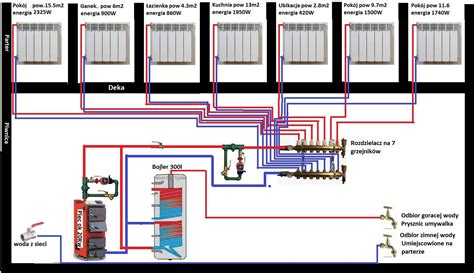

• Grzejniki: Są to najczęściej spotykane miejsca montażu odpowietrzników. Montuje się je zazwyczaj w najwyższym punkcie grzejnika, aby skutecznie usuwać powietrze gromadzące się podczas pracy. Dostępne są odpowietrzniki do grzejników żeberkowych, aluminiowych, stalowych płytowych, a także dekoracyjnych.
• Ogrzewanie podłogowe: W systemach ogrzewania podłogowego powietrze może gromadzić się w pętlach grzewczych, na kolektorach lub w najwyższych punktach instalacji. Odpowietrzniki montowane na kolektorach lub na szczytach pionów instalacyjnych zapewniają sprawne działanie tej technologii.

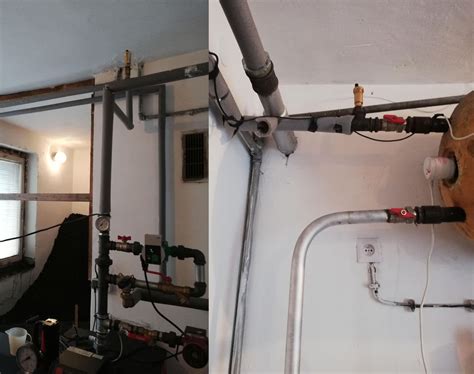

• Piony instalacyjne i kotły: W najwyższych punktach pionów instalacyjnych oraz w korpusach kotłów grzewczych również zaleca się montaż odpowietrzników, aby zapobiec tworzeniu się "poduszek powietrznych".
• Instalacje z kolektorami słonecznymi: Płyny solarne, podobnie jak woda w CO, mogą zawierać rozpuszczone gazy, które wydzielają się podczas pracy. Automatyczne odpowietrzniki są niezbędne do utrzymania efektywności systemów solarnych.
• Zbiorniki wyrównawcze i naczynia przeponowe: W tych elementach instalacji również może gromadzić się powietrze, które należy regularnie usuwać.

Wybór odpowiedniego zaworu: Na co zwrócić uwagę?

Przy wyborze automatycznego zaworu odpowietrzającego należy wziąć pod uwagę kilka kluczowych czynników:

• Typ instalacji: Czy jest to instalacja otwarta, czy zamknięta? W większości nowoczesnych instalacji domowych stosuje się systemy zamknięte.
• Materiał wykonania: Korpus zaworu powinien być wykonany z materiałów odpornych na korozję i wysoką temperaturę, takich jak mosiądz (często chromowany dla estetyki) lub trwałe tworzywa sztuczne (np. ABS). Elementy wewnętrzne, takie jak pływak czy uszczelki, również powinny być wykonane z materiałów odpornych na działanie czynnika grzewczego.
• Przyłącze: Dostępne są zawory o różnych rozmiarach gwintów, najczęściej ½ cala lub ¾ cala. W kontekście przyłącza 1 cala, należy szukać specjalistycznych rozwiązań lub zastosować odpowiednie redukcje, choć jest to rzadziej spotykane w standardowych grzejnikach czy mniejszych instalacjach.
• Ciśnienie i temperatura pracy: Zawór musi być przystosowany do maksymalnego ciśnienia i temperatury panującej w danej instalacji. Typowe wartości to do 10 bar i do 110°C.
• Funkcje dodatkowe: Wiele nowoczesnych odpowietrzników wyposażonych jest w dodatkowe funkcje, które zwiększają ich niezawodność i komfort użytkowania.
  • Mechanizm odcinający: Umożliwia szybki demontaż lub konserwację zaworu bez konieczności spuszczania wody z całej instalacji. Jest to bardzo praktyczne rozwiązanie.
  • Aquastop: Jest to system zabezpieczający przed wyciekiem wody. W przypadku uszkodzenia pływaka lub innego elementu, Aquastop automatycznie zamyka dopływ wody do odpowietrznika. Jest to szczególnie ważne w przypadku odpowietrzników montowanych w miejscach, gdzie wyciek mógłby spowodować szkody, np. w pobliżu urządzeń elektronicznych lub na poddaszu.
  • Zawór stopowy: Pozwala na odcięcie odpowietrznika od instalacji, co jest niezbędne przy wymianie lub konserwacji, zwłaszcza gdy nie ma wbudowanego mechanizmu odcinającego.
• Producent i renoma: Wybierając produkty renomowanych producentów, takich jak KFA Armatura, AFRISO, Caleffi czy HERZ, można liczyć na wyższą jakość wykonania i większą niezawodność.

Problemy z odpowietrzaniem i ich rozwiązania

Zdarza się, że nawet najlepsze automatyczne odpowietrzniki nie działają optymalnie, a problem zapowietrzenia nadal występuje. Często wynika to z błędów montażowych lub specyfiki samej instalacji.

Jednym z problemów zgłaszanych przez użytkowników jest sytuacja, gdy automatyczny odpowietrznik pionowy ciągle napełnia się wodą, mimo prób jego odpowietrzania. Może to świadczyć o nieprawidłowym działaniu mechanizmu pływakowego, zabrudzeniu, uszkodzeniu lub nieprawidłowym montażu. W takim przypadku, jeśli zawór jest wyposażony w zawór stopowy, można go odciąć, zdemontować, oczyścić lub wymienić.

Innym problemem, jak opisano w zapytaniu, jest nieprawidłowo działający zawór termostatyczny na zasilaniu podłogówki, który powoduje zawirowania powietrza i utrudnia odpowietrzenie. W takiej sytuacji kluczowe jest znalezienie dobrego, sprawdzonego zaworu termostatycznego z ręczną regulacją temperatury, który zapewni precyzyjne ustawienie i stabilną pracę systemu. Uczestnicy dyskusji sugerują zawory RTL HERZ jako niezawodne rozwiązanie w takich przypadkach.

Metody odpowietrzania:

• Odpowietrzanie ręczne: W przypadku problemów z automatycznym odpowietrznikiem lub gdy chcemy mieć pewność, że cały system jest wolny od powietrza, można przeprowadzić odpowietrzanie ręczne. Polega ono na otwarciu ręcznego odpowietrznika (najczęściej pokrętłem) w najwyższym punkcie instalacji lub na grzejniku i pozwoleniu na wypłynięcie powietrza do momentu pojawienia się strumienia wody.
• Odpowietrzanie systemu podłogowego: Sugerowana metoda polega na zamknięciu wszystkich grzejników, odkrąceniu górnej części odpowietrznika i uruchomieniu pompy, co powinno wypchnąć zgromadzone powietrze. Po zakończeniu odpowietrzania należy sprawdzić i uzupełnić ciśnienie w instalacji.

Znaczenie przyłącza 1 cala i jego implikacje

Chociaż większość dostępnych informacji i produktów dotyczy przyłączy o mniejszych rozmiarach (np. 1/2 cala), koncepcja automatycznego zaworu odpowietrzającego o przyłączu 1 cala sugeruje zastosowanie w bardziej rozbudowanych lub przemysłowych instalacjach, gdzie przepływy wody i objętość systemu są znacznie większe. W takich systemach potencjalna ilość gromadzącego się powietrza może być również większa, co wymaga zastosowania odpowietrzników o większej wydajności.

Zawory o przyłączu 1 cala mogą być stosowane na głównych pionach instalacyjnych, w kotłach o dużej mocy, w systemach ciepłowniczych, a także w instalacjach przemysłowych, gdzie wymagana jest wysoka niezawodność i duża przepustowość. Konstrukcja takich zaworów musi być szczególnie solidna, aby sprostać większym obciążeniom i zapewnić długotrwałą pracę. Warto zwrócić uwagę na modele wyposażone w solidne mechanizmy odcinające i zabezpieczenia typu Aquastop, które w przypadku tak dużych instalacji mogą zapobiec poważnym szkodom.

Podsumowanie: Inwestycja w komfort i trwałość

Automatyczny zawór odpowietrzający, niezależnie od rozmiaru przyłącza, jest kluczowym elementem każdej nowoczesnej instalacji grzewczej. Jego prawidłowe działanie zapewnia nie tylko komfort cieplny i cichą pracę systemu, ale także chroni go przed korozją i przedwczesnym zużyciem. Wybierając odpowiedni model, zwracając uwagę na jakość wykonania, funkcje dodatkowe i dopasowanie do specyfiki instalacji, inwestujemy w długoterminową, bezproblemową eksploatację naszego systemu grzewczego. W przypadku problemów z tradycyjnymi zaworami, warto rozważyć nowoczesne rozwiązania, takie jak automatyczne odpowietrzniki z zaawansowanymi mechanizmami, które gwarantują niezawodność przez wiele lat. Pamiętajmy, że nawet niewielki, pozornie nieznaczący element, może mieć fundamentalne znaczenie dla sprawnego funkcjonowania całego systemu.
