PFT G4: Kompleksowa Instrukcja Obsługi i Zastosowania Uniwersalnego Agregatu Tynkarskiego

Agregaty tynkarskie stanowią kluczowe narzędzie w nowoczesnym budownictwie, umożliwiając szybką i efektywną aplikację różnorodnych mas budowlanych. Wśród nich, maszyny niemieckiej firmy PFT z serii G4 wyróżniają się wszechstronnością, niezawodnością i przemyślaną konstrukcją. Ten artykuł stanowi szczegółowy przewodnik po obsłudze i możliwościach jednego z najbardziej rozpoznawalnych modeli - agregatu tynkarskiego PFT G4, omawiając jego konstrukcję, funkcjonalność, parametry techniczne oraz bogactwo zastosowań. Jest to urządzenie pracujące w trybie ciągłym, przeznaczone do urabiania wytwarzanych fabrycznie suchych zapraw mieszanych maszynowo.

Charakterystyka Ogólna i Konstrukcja Agregatu PFT G4

PFT G4 to agregat tynkarski, który zdobył uznanie profesjonalistów dzięki swojej uniwersalności i solidnemu wykonaniu. Jego konstrukcja została zaprojektowana z myślą o maksymalnej wydajności oraz łatwości obsługi i transportu. Jednym z fundamentalnych atutów tej maszyny jest jej modułowa budowa, która pozwala na elastyczne dopasowanie do konkretnych potrzeb budowlanych oraz łatwy serwis i konserwację. Podobnie jak dziecinne klocki do budowania, poszczególne komponenty agregatu można konfigurować i wymieniać, co czyni go niezwykle praktycznym narzędziem na placu budowy.

Agregat PFT G4 jest łatwy w transporcie i przeznaczony do wszystkich materiałów budowlanych, które są fabrycznie przygotowane do maszynowego urabiania. Jego przemyślana technika zapewnia wysoką wydajność podawania materiału na dużą odległość, co jest nieocenione przy pracy na rozległych powierzchniach lub w trudno dostępnych miejscach. Ponadto, możliwość łącznego stosowania z innymi elementami programu maszynowego PFT, takimi jak systemy transportu materiału SILOMAT, poszerza jego funkcjonalność i adaptacyjność.

Uniwersalność Zasilania i Przygotowania Materiału

Jednym z kluczowych aspektów, który wyróżnia agregat PFT G4 na tle konkurencji, jest jego elastyczność w zakresie zasilania i sposobu przygotowania zaprawy. Urządzenie zostało zaprojektowane tak, aby mogło być napełniane materiałem na kilka sposobów, co pozwala wykonawcom dostosować proces do dostępnych zasobów i logistyki budowy.

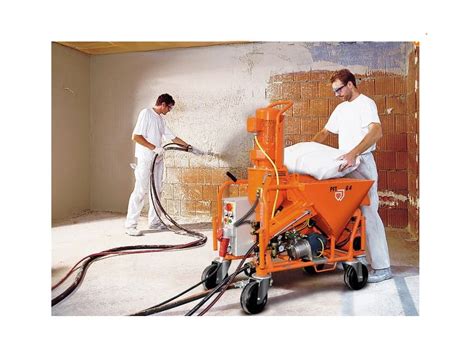

Pierwszym i tradycyjnym sposobem jest napełnianie materiałem z worków. Dzięki niskiemu poziomowi zasypywania, agregat PFT G4 doskonale nadaje się do tej metody. Operatorzy mogą szybko i efektywnie zasypywać maszynę suchą zaprawą bezpośrednio z worków, co jest szczególnie wygodne na mniejszych budowach lub przy pracach wymagających częstego przemieszczania się maszyny.

Drugim, bardziej zaawansowanym i wydajnym sposobem jest bezpośrednie zasilanie z silosu lub kontenera. Umożliwia to specjalna pokrywa przelotowa lub pokrywa nadmuchu, która pozwala na szybkie i szczelne podłączenie agregatu do zewnętrznych zbiorników z materiałem. W połączeniu z urządzeniem tłoczącym PFT SILOMAT, proces ten staje się w pełni zautomatyzowany i bezpyłowy. Montaż SILOMAT-u odbywa się za pomocą dedykowanego kołnierza do silosu lub kontenera, a cały proces instalacji jest bardzo szybki. Po naciśnięciu przycisku, sucha zaprawa jest automatycznie i bezpyłowo podawana do agregatu, eliminując potrzebę ręcznego zasypywania i minimalizując powstawanie pyłu na budowie.

Niezależnie od metody zasilania, kluczową cechą konstrukcji PFT G4 jest wyraźne oddzielenie strefy zasypowej (suchej) od strefy mieszania i strefy pompy. Strefa sucha przeznaczona jest do wypełnienia gotową zaprawą, która następnie, dzięki zamocowanemu ukośnie kołu dozującemu, jest precyzyjnie podawana do komory mieszania. Dopełnienie i uruchomienie agregatu PFT G4 nową porcją materiału może nastąpić w dowolnym momencie, nawet podczas pracy maszyny, co zapewnia nieprzerwany proces aplikacyjny i maksymalizuje wydajność pracy. Koło dozujące napędzane jest oddzielnie i może być szybko zdemontowane dzięki centralnie umieszczonemu mocowaniu, co ułatwia czyszczenie i konserwację.

Kluczowe Komponenty i Parametry Techniczne

Agregat tynkarski PFT G4, zwłaszcza w popularnych wersjach takich jak PFT G4 Smart, charakteryzuje się zestawem precyzyjnie dobranych podzespołów, które decydują o jego wydajności i niezawodności. Podstawowe wyposażenie standardowe agregatu obejmuje szereg elementów niezbędnych do efektywnej pracy z różnymi rodzajami zapraw.

Centralnym elementem układu pompowego jest pompa ślimakowa. W modelu PFT G4 Smart często stosowana jest pompa ślimakowa D6-3 wf, która zapewnia optymalne parametry podawania materiału. Dostępne są różne warianty pomp ślimakowych, umożliwiające uzyskanie zmiennych wydajności, zazwyczaj od około 6 do 55 litrów na minutę, poprzez szybką wymianę samego elementu ślimakowego. Wraz z pompą często montowany jest manometr ciśnienia zaprawy, który pozwala na bieżące monitorowanie parametrów pracy układu tłoczącego.

Napęd pompy ślimakowej realizowany jest przez silnik przekładniowy, zazwyczaj o mocy 5,5 kW, pracujący z prędkością obrotową 400 obr./min. Dodatkowo, agregat wyposażony jest w silnik przekładniowy do koła dozującego, o mocy 0,75 kW i prędkości obrotowej 28 obr./min, który odpowiada za precyzyjne podawanie suchej zaprawy do komory mieszania.

Zasilanie agregatu odbywa się standardowo z sieci trójfazowej 400V, 50 Hz. Kluczowe parametry robocze obejmują ciśnienie robocze, które zazwyczaj osiąga maksymalnie 30 bar, oraz odległość podawania materiału. W zależności od średnicy węża (np. DN25 lub DN35), agregat może podawać zaprawę na odległość do 30 metrów (dla DN25) lub nawet do 50 metrów (dla DN35).

Niezbędnym elementem wyposażenia jest również pompa wody, która dostarcza odpowiednią ilość wody do komory mieszania. W niektórych konfiguracjach stosowana jest pompa wody AVO 500. Kontrola nad ilością podawanej wody realizowana jest za pomocą rozdzielacza wody z przepływomierzem (rotametrem), który zazwyczaj pozwala na regulację przepływu w zakresie od 100 do 1000 litrów na godzinę, lub od 150 do 1500 l/h w innych wariantach. Przyłącze wody to zazwyczaj standardowy wąż 3/4", wymagający minimalnego ciśnienia 2,5 bar.

Do zapewnienia prawidłowego działania pneumatycznego podczas natrysku niezbędna jest sprężarka powietrza. Typowo stosowana jest sprężarka LK-250, o mocy 0,9 kW (lub 0,75 kW w niektórych modelach), zasilana napięciem 400 V, generująca przepływ powietrza około 250 litrów na minutę. Sprężarka ta jest zazwyczaj wyposażona w wyłącznik ciśnieniowy, który automatycznie steruje jej pracą.

Ważnym elementem jest również szafka sterownicza, która integruje wszystkie funkcje elektryczne i sterujące agregatem, zapewniając bezpieczeństwo i łatwość obsługi. Wysokość zasypu agregatu wynosi zazwyczaj około 910 mm, a jego pojemność zasypowa to około 145 litrów. Wymiary agregatu PFT G4 Smart to w przybliżeniu 1200 mm długości, 720 mm szerokości i 1530 mm wysokości, przy wadze około 285 kg.

Wyposażenie standardowe PFT G4 Smart często zawiera również kompletny zestaw do natrysku i transportu materiału, w tym: rurę mieszającą wraz z czyścakiem i wałem czyszczaka, pistolet do natrysku tynku (np. Ø 25 mm z dyszą 14 mm), wąż ciśnieniowy do zaprawy (np. 10 metrów, 25 mm, z szybkozłączami) oraz wąż do wody/powietrza (np. 11 metrów, 1/2” ze złączkami). Dodatkowo, w zestawie znajduje się mieszadło do zaprawy oraz duża skrzynka narzędziowa z kompletem kluczy i narzędzi, przystosowana do przechowywania niezbędnych akcesoriów.

Zastosowania Agregatu PFT G4

Agregat tynkarski PFT G4 Smart, dzięki swojej wszechstronności i możliwości pracy z szerokim spektrum materiałów, jest niezastąpionym narzędziem w wielu obszarach budownictwa. Jego głównym zadaniem jest efektywne urabianie i aplikacja fabrycznie przygotowanych suchych mieszanek budowlanych, które są przeznaczone do obróbki maszynowej.

Możliwości zastosowania PFT G4 Smart obejmują aplikację szerokiego zakresu materiałów, w tym:

• Tynki: Tynki gipsowe i gipsowo-wapienne, tynki cementowe i wapienno-cementowe, tynki wapienne, tynki izolacyjne.
• Zaprawy klejące i zbrojące: Stosowane do przyklejania płyt izolacyjnych oraz do nakładania warstwy zbrojeniowej w systemach ociepleń.
• Szlamy mineralne: Używane do hydroizolacji i uszczelnień.
• Masy głuszące i szpachlówki samopoziomujące: Do niwelowania nierówności podłóg i ścian.
• Zaprawy fugujące i murarskie: Do spoinowania elementów murowanych.
• Płynne jastrychy: Szybko utwardzalne masy wylewkowe.
• Inne mieszanki fabryczne: Wszelkie inne suche zaprawy przeznaczone do aplikacji maszynowej, które mieszczą się w zakresie parametrów pracy agregatu.

Obsługa i Konserwacja

Prawidłowa obsługa i regularna konserwacja agregatu tynkarskiego PFT G4 są kluczowe dla zapewnienia jego długiej żywotności, niezawodności oraz maksymalnej wydajności. Instrukcja obsługi dostarczana z urządzeniem zawiera szczegółowe wytyczne, jednak można wskazać kilka podstawowych zasad.

Przed uruchomieniem:

1. Sprawdzenie stanu technicznego: Upewnij się, że wszystkie połączenia są szczelne, węże nie są uszkodzone, a wszystkie elementy ruchome są prawidłowo zamocowane.
2. Podłączenie mediów: Podłącz agregat do źródła zasilania elektrycznego (zgodnie z wymogami napięcia i fazy), przyłącza wody oraz sprężonego powietrza.
3. Przygotowanie materiału: Upewnij się, że sucha zaprawa jest odpowiednia do maszynowego urabiania i zgodna z zaleceniami producenta.
4. Napełnianie: Zasyp agregat materiałem z worków lub podłącz system zasilania z silosu/kontenera (np. SILOMAT).

Podczas pracy:

1. Kontrola parametrów: Regularnie monitoruj ciśnienie zaprawy na manometrze oraz przepływ wody na rotametrze. Dostosuj parametry zgodnie z rodzajem urabianego materiału i wymaganiami aplikacji.
2. Uzupełnianie materiału: Dopełnianie agregatu nową porcją materiału może nastąpić w dowolnym momencie, co zapewnia ciągłość pracy.
3. Utrzymanie ciągłości: Staraj się pracować w sposób ciągły, aby uniknąć zaschnięcia materiału w wężach i pompie.

Po zakończeniu pracy:

1. Opróżnienie i czyszczenie: Po zakończeniu pracy należy dokładnie opróżnić agregat z pozostałości materiału. Wszystkie elementy mające kontakt z zaprawą (pompa ślimakowa, komora mieszania, wąż, pistolet) muszą zostać dokładnie wyczyszczone. Do czyszczenia używaj wody, a w przypadku trudniejszych zabrudzeń - odpowiednich środków czyszczących.
2. Czyszczenie systemu wodnego: Przepłucz system wodny, aby usunąć resztki zaprawy.
3. Konserwacja: Nasmaruj ruchome części zgodnie z zaleceniami producenta. Sprawdź stan zużycia elementów eksploatacyjnych, takich jak pompa ślimakowa i stator, uszczelki.
4. Przechowywanie: Agregat powinien być przechowywany w suchym miejscu, zabezpieczony przed warunkami atmosferycznymi.

Ważne wskazówki dotyczące bezpieczeństwa:

• Zawsze stosuj środki ochrony indywidualnej, takie jak rękawice, okulary ochronne i maska przeciwpyłowa.
• Podczas czyszczenia i konserwacji upewnij się, że agregat jest odłączony od zasilania elektrycznego.
• Nie kieruj strumienia zaprawy ani powietrza na osoby.
• Zapewnij odpowiednią wentylację podczas pracy w zamkniętych pomieszczeniach.
• Bezpieczne uruchamianie pokrywy nadmuchu - krata ochronna może pozostawać w zasobniku materiałowym, co dodatkowo zwiększa bezpieczeństwo operatora.

Dzięki przemyślanej konstrukcji, łatwemu dostępowi do podzespołów oraz kompatybilności z innymi elementami systemu PFT, agregat G4 Smart jest maszyną, która minimalizuje przestoje i maksymalizuje efektywność pracy, stanowiąc inwestycję w profesjonalizm i jakość wykonania.
