Zawór EGR: Przyczyna Sygnału "Zbyt Niski Przepływ" i Objawy Awarii

Wprowadzenie coraz bardziej restrykcyjnych norm dotyczących emisji spalin wymusiło na producentach samochodów stosowanie zaawansowanych systemów oczyszczania spalin. Jednym z kluczowych elementów tych systemów jest zawór recyrkulacji spalin, znany jako EGR (Exhaust Gas Recirculation). Choć jego głównym celem jest redukcja szkodliwych substancji w spalinach, budzi on wiele kontrowersji wśród kierowców i mechaników. Awaria tego niepozornego elementu może prowadzić do szeregu problemów z pracą silnika, a sygnał "zbyt niski przepływ EGR" jest jednym z najczęściej diagnozowanych usterek.

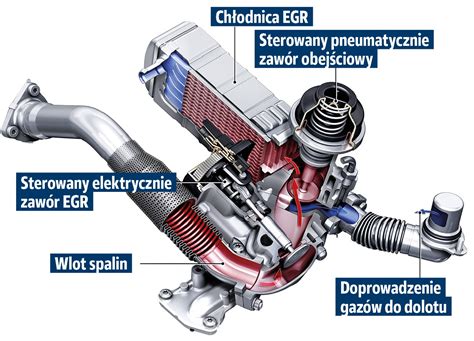

Czym jest Zawór EGR i Jak Działa?

Zawór EGR to część fabrycznie montowana w większości współczesnych samochodów, zarówno z silnikami Diesla, jak i benzynowymi. Choć znany od lat 80. XX wieku, jego powszechne stosowanie nasiliło się w ostatnich kilkunastu latach, głównie za sprawą zaostrzenia norm dotyczących emisji spalin, takich jak normy EURO.

Podstawową funkcją zaworu EGR jest kierowanie części spalin z kolektora wydechowego z powrotem do kolektora dolotowego. Spaliny te mieszają się z powietrzem dolotowym, co prowadzi do kilku kluczowych efektów:

• Obniżenie temperatury spalania: Spaliny są gazami o niższej zawartości tlenu i wyższej temperaturze wrzenia niż świeże powietrze. Ich dodanie do mieszanki paliwowo-powietrznej obniża temperaturę panującą w komorze spalania.
• Redukcja emisji tlenków azotu (NOx): Tlenki azotu powstają w procesie spalania w wysokich temperaturach i przy dużej zawartości tlenu. Obniżenie temperatury spalania znacząco ogranicza ich produkcję, co jest kluczowe dla spełnienia norm ekologicznych.
• Zmniejszenie ilości produkowanych szkodliwych związków: Dzięki niższej temperaturze spalania i mniejszej ilości tlenu, proces spalania staje się mniej intensywny, co przekłada się na mniejszą emisję szkodliwych substancji.

System sterowania silnikiem (EMS), wykorzystując moduł sterujący (ECU), precyzyjnie zarządza pracą zaworu EGR. Różne czujniki monitorują stan pracy silnika i przekazują dane do ECU, który następnie steruje siłownikami, w tym zaworem EGR, aby zoptymalizować parametry pracy jednostki napędowej.

Kiedy silnik pracuje na biegu jałowym lub jest nierozgrzany i nieobciążony, zawór EGR zazwyczaj pozostaje zamknięty, aby nie zakłócać stabilnej pracy i zapewnić odpowiednią mieszankę paliwowo-powietrzną. W warunkach większego obciążenia lub gdy silnik potrzebuje pełnej mocy, zawór również powinien pozostać zamknięty. Dopiero w określonych warunkach jazdy, np. podczas jazdy ze stałą prędkością, gdy nie wykorzystuje się pełnej mocy, zawór EGR otwiera się, wpuszczając niewielką ilość spalin do komory spalania.

Przyczyny Awarii Zaworu EGR i Sygnału "Zbyt Niski Przepływ"

Najczęstszą przyczyną nieprawidłowego działania zaworu EGR jest jego zapchanie nagarem, sadzą lub szlamem olejowym. Zanieczyszczenia te gromadzą się wewnątrz mechanizmu, ograniczając lub blokując swobodny przepływ spalin. W przypadku elektronicznie sterowanych zaworów EGR, problemy mogą być również związane z uszkodzeniem czujników, takich jak czujnik temperatury powietrza dolotowego w czujniku MAF, lub awarią samego sterownika ECU.

Najczęstsze przyczyny problemów z EGR:

• Nagromadzenie nagaru i sadzy: Jest to zdecydowanie najczęściej występująca usterka. Spaliny, przepływając przez zawór, pozostawiają osady, które z czasem twardnieją i blokują ruch elementów ruchomych.
• Wycieki z chłodnicy EGR: Niektóre systemy EGR posiadają chłodnicę spalin. Jej nieszczelność może prowadzić do przedostawania się płynu chłodzącego do układu dolotowego, co objawia się białym dymem z wydechu i ubytkiem płynu.
• Pęknięcia membran: W zaworach sterowanych pneumatycznie uszkodzenie membrany może skutkować nieprawidłowym działaniem.
• Uszkodzenia mechaniczne: W wyniku długotrwałej eksploatacji lub nieprawidłowego montażu, elementy zaworu mogą ulec uszkodzeniu.
• Problemy z układem elektrycznym: W przypadku zaworów sterowanych elektronicznie, uszkodzenie wiązek elektrycznych, zasilania lub samego sterownika ECU może być przyczyną awarii.
• Zanieczyszczony kolektor dolotowy: Nagromadzenie nagaru w kolektorze dolotowym może utrudniać przepływ spalin i wpływać na pracę zaworu EGR.

Sygnał "zbyt niski przepływ EGR" (często spotykany kod DTC P0401) jest zazwyczaj wynikiem zablokowania zaworu w pozycji zamkniętej lub częściowo otwartej, co uniemożliwia prawidłowe kierowanie spalin do układu dolotowego. Może to być spowodowane zapchaniem kanałów doprowadzających spaliny lub problemem z samym mechanizmem zaworu.

Objawy Uszkodzenia Zaworu EGR

Objawy uszkodzenia zaworu EGR są zazwyczaj podobne niezależnie od modelu samochodu, choć ich nasilenie i specyfika mogą się różnić w zależności od tego, w jakiej pozycji zawór uległ zablokowaniu. Wiele z tych objawów może być mylnie przypisywane innym awariom silnika czy układu paliwowego, co często prowadzi do opóźnionej diagnozy.

Typowe objawy uszkodzonego zaworu EGR:

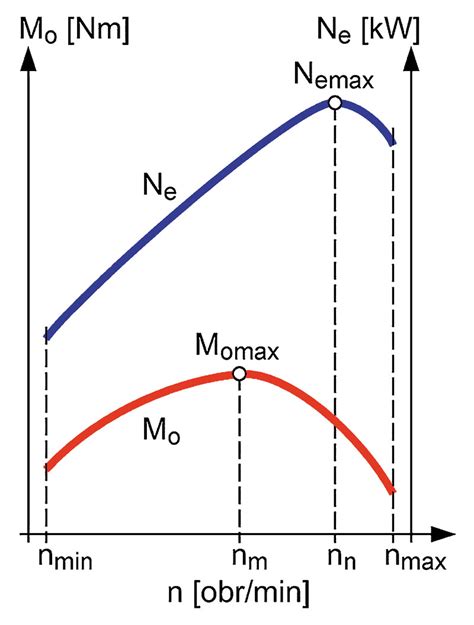

1. Spadek mocy silnika i "mułowatość" przy przyspieszaniu: Jest to jeden z najbardziej odczuwalnych objawów. Gdy zawór EGR jest zablokowany w pozycji otwartej, do układu dolotowego trafia zbyt dużo spalin, co obniża zawartość tlenu w mieszance paliwowo-powietrznej. Silnik staje się ospały, gorzej reaguje na pedał gazu, a przyspieszenie jest wyraźnie słabsze. Problem może nasilać się w średnim zakresie obrotów, szczególnie w silnikach Diesla z turbosprężarką.



2. Nierówna praca na biegu jałowym, szarpanie i gaśnięcie: Zacinający się lub niedomykający zawór EGR powoduje niestabilny przepływ spalin do komory spalania. Silnik może pracować nierówno, obroty mogą falować, a podczas jazdy pojawia się szarpanie, szczególnie przy niskich obrotach lub podczas próby przyspieszania. W skrajnych przypadkach silnik może gasnąć na biegu jałowym, zwłaszcza przy dojeżdżaniu do świateł.

3. Zwiększone dymienie z wydechu (szczególnie w Dieslach): Zablokowanie zaworu EGR w pozycji otwartej prowadzi do obniżenia temperatury spalania w komorze silnika. Niewłaściwe spalanie paliwa skutkuje produkcją nadmiernej ilości cząstek stałych, co objawia się intensywnym, czarnym dymem z rury wydechowej, zwłaszcza przy mocniejszym dodaniu gazu.

4. Kontrolka "Check Engine" i błędy diagnostyczne: Zapalona kontrolka "Check Engine" jest wyraźnym sygnałem, że komputer pokładowy wykrył nieprawidłowości w pracy silnika. W przypadku problemów z EGR, najczęściej pojawiają się kody błędów takie jak P0401 (niewystarczający przepływ EGR), P0402 (nadmierny przepływ EGR), P0403 (usterka obwodu sterowania EGR) czy P0404 (zakres/działanie obwodu recyrkulacji spalin).

5. Zwiększone zużycie paliwa i gorsza elastyczność silnika: Niewłaściwe spalanie i konieczność dopasowania mieszanki paliwowo-powietrznej przez ECU, w celu kompensacji nieprawidłowego działania EGR, może prowadzić do zwiększonego zużycia paliwa. Silnik staje się mniej elastyczny, co oznacza, że gorzej reaguje na zmiany obciążenia.

6. Trudności z rozruchem na zimno: Zawór EGR zablokowany w pozycji otwartej może utrudniać uruchomienie zimnego silnika. Nadmierna ilość spalin w cylindrach rozcieńcza ładunek, powodując chwilowe dławienie się jednostki po odpaleniu.

7. Wzrost temperatury silnika: Choć nie jest to objaw tak powszechny, zablokowanie zaworu EGR w pozycji zamkniętej, uniemożliwiające recyrkulację spalin, może przyczynić się do nieznacznego wzrostu temperatury pracy silnika, ponieważ jeden z mechanizmów chłodzenia komory spalania przestaje działać.

Diagnostyka i Naprawa Zaworu EGR

Diagnoza problemów z zaworem EGR zazwyczaj rozpoczyna się od odczytu kodów błędów zapisanych w sterowniku silnika (ECU) za pomocą skanera diagnostycznego. Pozwala to na wstępne zidentyfikowanie problemu. Następnie mechanik może przeprowadzić kontrolę wizualną zaworu oraz jego osprzętu, a także testy aktywacyjne, sprawdzając reakcję zaworu na polecenia sterownika.

Możliwości naprawy:

• Czyszczenie zaworu EGR: W przypadku mechanicznego zapchania nagarem i sadzą, czyszczenie jest często skuteczną metodą naprawy, szczególnie w starszych typach zaworów. Wymaga ono demontażu zaworu i usunięcia zanieczyszczeń za pomocą specjalistycznych preparatów i narzędzi. Profilaktyczne czyszczenie zaleca się co około 80 000 km.
• Regeneracja zaworu EGR: W niektórych przypadkach, gdy czyszczenie nie przynosi oczekiwanych rezultatów, a uszkodzenia nie są poważne, możliwe jest przeprowadzenie regeneracji.
• Wymiana zaworu EGR: Jeśli zawór jest uszkodzony mechanicznie, jego elektronika uległa awarii, lub czyszczenie nie przynosi efektów, konieczna jest wymiana na nowy. W nowoczesnych samochodach, gdzie zawory są często zespolone z innymi elementami lub trudno dostępne, wymiana może być bardziej kosztowna i skomplikowana.
• Zaślepienie zaworu EGR: W starszych samochodach, choć niezalecane ze względów ekologicznych i prawnych, niektórzy kierowcy decydują się na zaślepienie zaworu EGR. W nowoczesnych autach z komputerem pokładowym, takie działanie zazwyczaj skutkuje stałym błędem w systemie kontroli spalin i koniecznością modyfikacji oprogramowania sterownika, co jest rozwiązaniem doraźnym i często prowadzi do innych problemów, takich jak zwiększone zużycie paliwa i ciągłe świecenie kontrolki "Check Engine".

Kiedy warto udać się do mechanika?

Jeśli zauważysz którekolwiek z wymienionych objawów, zwłaszcza zapaloną kontrolkę "Check Engine", spadek mocy silnika, nierówną pracę lub dymienie z wydechu, zaleca się jak najszybszą wizytę w warsztacie samochodowym. Zignorowanie problemu z zaworem EGR może prowadzić do poważniejszych uszkodzeń silnika, takich jak uszkodzenie turbosprężarki, filtra DPF, a także zwiększonego zużycia paliwa i negatywnego wpływu na środowisko. Pamiętaj, że choć koszt naprawy lub wymiany zaworu EGR może być odczuwalny, jest to inwestycja w długowieczność i prawidłowe funkcjonowanie Twojego pojazdu.

Warto podkreślić, że choć niektórzy użytkownicy uważają zawór EGR za element ograniczający moc silnika i generujący dodatkowe koszty, jego rola w redukcji emisji szkodliwych substancji jest nieoceniona z punktu widzenia ochrony środowiska i zdrowia publicznego. Odpowiednia diagnostyka i szybka reakcja na objawy awarii pozwolą uniknąć poważniejszych konsekwencji i cieszyć się sprawnym samochodem.
