Zawór Upustowy (DV) w Silnikach 1.8T: Klucz do Optymalnej Pracy Turbosprężarki i Dynamiki Jazdy

W świecie tuningu i optymalizacji silników samochodowych, zwłaszcza tych wyposażonych w turbodoładowanie, każdy element odgrywa kluczową rolę. Jednym z takich komponentów, który często stanowi przedmiot dyskusji i modyfikacji, jest zawór upustowy, znany również jako zawór Diverter Valve (DV) lub zawór recyrkulacyjny. Szczególnie w silnikach Audi 1.8T, takich jak jednostka AUM, jego prawidłowe działanie jest fundamentalne dla utrzymania mocy, płynności jazdy oraz ochrony turbosprężarki. Niniejszy artykuł zgłębia tajniki działania zaworu DV, jego różnice w stosunku do zaworu Blow-Off (BOV), metody diagnostyki, potencjalne problemy oraz sposoby radzenia sobie z nimi, opierając się na doświadczeniach entuzjastów motoryzacji.

Zrozumienie Roli Zaworu Upustowego (DV)

Zawór Diverter Valve (DV) jest integralną częścią układu dolotowego silnika turbodoładowanego. Jego podstawową funkcją jest zarządzanie ciśnieniem doładowania wytworzonym przez turbosprężarkę. W momencie, gdy kierowca zdejmuje nogę z pedału gazu, przepustnica gwałtownie się zamyka. Powoduje to nagłe zatrzymanie przepływu powietrza do silnika. Bez mechanizmu zarządzającego tym zjawiskiem, sprężone powietrze z turbiny napierałoby na zamkniętą przepustnicę. To zjawisko, znane jako "surge" lub "compressor stall", mogłoby prowadzić do uszkodzenia łopatek turbosprężarki i obniżenia jej żywotności.

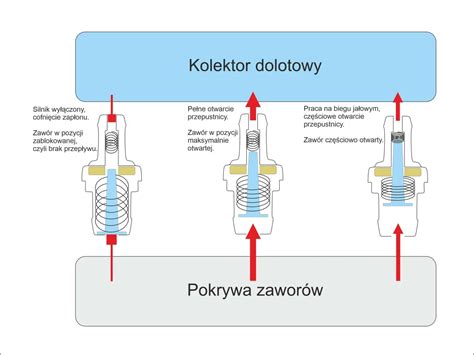

DV działa jako zawór recyrkulacyjny. Kiedy przepustnica się zamyka, sygnał z podciśnienia (pochodzący z kolektora ssącego) aktywuje DV. Zawór otwiera się, kierując nadmiar sprężonego powietrza z powrotem do układu dolotowego, zazwyczaj przed turbosprężarką lub przed przepustnicą (w zależności od konstrukcji). W ten sposób ciśnienie jest rozładowywane w kontrolowany sposób, zapobiegając jego nadmiernemu wzrostowi i chroniąc turbosprężarkę. Proces ten jest cichy, ponieważ powietrze pozostaje w obiegu zamkniętym.

DV kontra BOV: Kluczowe Różnice Funkcjonalne i Dźwiękowe

Często pojawia się pytanie o różnice między zaworem DV a zaworem Blow-Off (BOV). Choć oba zawory służą do rozładowania nadmiaru ciśnienia doładowania, ich konstrukcja i sposób działania są odmienne, co przekłada się na ich zastosowanie i efekt dźwiękowy.

Podstawowa różnica leży w tym, dokąd kierowane jest rozładowywane powietrze.

• DV (Diverter Valve): Jest to zawór recyrkulacyjny. Powietrze upuszczane jest z powrotem do układu dolotowego, zazwyczaj przed turbosprężarkę. Dzięki temu powietrze jest ponownie zasysane przez silnik, co ma pozytywny wpływ na skład mieszanki paliwowo-powietrznej i emisję spalin. DV jest cichy, nie generuje charakterystycznego dźwięku "psssst".
• BOV (Blow-Off Valve): Jest to zawór wyrzutowy. Powietrze upuszczane jest na zewnątrz układu dolotowego, do atmosfery. To właśnie BOV odpowiada za głośny, charakterystyczny dźwięk "psiknięcia" słyszalny podczas zmiany biegów w samochodach tuningowanych. BOV, choć daje efekt dźwiękowy, może potencjalnie zakłócić pracę silnika, zwłaszcza w starszych lub mniej zaawansowanych elektronicznie jednostkach, ponieważ wyrzuca cenne powietrze z układu, co komputer silnika może interpretować jako nieprawidłowość.

W kontekście silników 1.8T, zwłaszcza tych z przepływomierzem, stosowanie czystego BOV bez odpowiedniej konfiguracji lub wiedzy może prowadzić do problemów. Oryginalnie stosowany DV ma króciec przeznaczony do recyrkulacji powietrza w dolocie. Teoretycznie, można by próbować odłączyć ten króciec, zaślepić dolot po odłączonym DV i "popróbować PSSSSSS" - czyli uzyskać dźwięk zbliżony do BOV. Jednakże, użytkownicy zaznaczają, że DV w takich nietypowych warunkach pracy powinien "spokojnie wytrzymać", choć oczywiście nikt nie daje gwarancji. Wiele osób uważa, że taka zamiana nic nie wnosi, poza wspomnianym efektem dźwiękowym.

Identyfikacja i Testowanie Zaworu DV: Na Co Zwrócić Uwagę

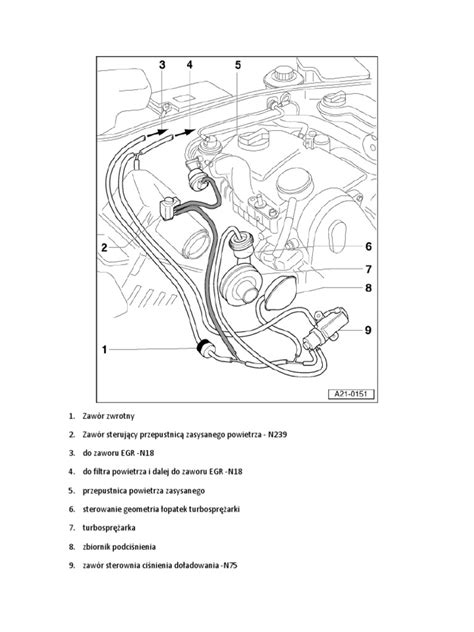

Kluczowym elementem diagnostyki potencjalnie wadliwego zaworu DV jest jego prawidłowa identyfikacja oraz wykonanie testu. W silniku 1.8T, montowanym na przykład w Audi A4 B5/B6 czy A6 C5, zawór DV zazwyczaj znajduje się na górze silnika, po lewej stronie, na wężu łączącym turbosprężarkę z kolektorem dolotowym. Czasami jest umiejscowiony nad zaworkiem N75.

Użytkownicy dzielą się swoimi metodami testowania:

1. Test wizualny i dotykowy: Po zlokalizowaniu zaworu, można spróbować ocenić jego stan. Wiele problemów wynika z uszkodzonej membrany wewnątrz zaworu.
2. Test podciśnienia i ciśnienia:
   • Sprawny zawór: W sprawnym zaworze nie powinno być żadnego przejścia między króćcami, gdy nie jest on aktywowany (brak podciśnienia). Dopiero po podaniu podciśnienia na odpowiedni króciec (zwykle oznaczony strzałką kierunku działania podciśnienia), zawór powinien się otworzyć, umożliwiając przepływ powietrza między króćcami (np. 1-1 w niektórych schematach).
   • Problem w testowanym zaworze: Opisywany przypadek wskazuje na zawór, który po podaniu ciśnienia nie ma przejścia, ale co istotniejsze, "po podaniu podciśnienia na niebieską strzałkę (3) zawór się nie otwiera i przepuszcza". To sugeruje, że zawór jest albo zablokowany w pozycji otwartej (nie zamyka się), albo przepuszcza powietrze w niewłaściwych warunkach. W innym przypadku, użytkownik opisuje zawór, który po podaniu ciśnienia na czerwoną (2) nie ma przejścia, ale problemem jest to, że "po podaniu podciśnienia na niebieską strzałkę (3) zawór się nie otwiera i przepuszcza". To jest sprzeczne z prawidłowym działaniem. Prawidłowo, podciśnienie powinno go otworzyć, a nie powinno przepuszczać powietrza bez podciśnienia.
   • Nowy zawór: Jeden z użytkowników opisuje zakup nowego zamiennika, który od strony podciśnienia jest szczelny, ale "bez większych oporów da się dmuchnąć w jeden z większych kanałów i powietrze przelatuje". To rodzi pytanie: "Nowy i uszkodzony? Czy może jest szansa, że jakimś cudem to się uszczelni?". Sugeruje to, że nawet nowe części mogą wymagać dokładnego sprawdzenia lub pochodzić od renomowanych producentów.

Numery Części i Kompatybilność: Zamieszanie z Zaworami

Wymiana części w samochodach, zwłaszcza tych z grupy VAG, często wiąże się z zagwozdkami dotyczącymi numerów części i kompatybilności. W dyskusji pojawia się numer zaworu: 058145710. Jest on identyfikowany jako zawór od silnika TDI 1.8. Użytkownik pyta, czy będzie pasował do jego silnika 1.8T benzyna.

Pojawia się również informacja o różnicach między zaworami:

• Oryginalny zawór (benzyna 1.8T): Spuszcza powietrze przy około 0.6 bara.
• Zawór od S3: Trzyma około 1 bara. Jest mocniejszy i szczelniejszy, lepiej trzyma doładowanie.
• Zawór od silnika Diesla (TDI): Dyskusja dotyczy twardości sprężyny. Jedna z teorii mówi, że w silnikach diesla doładowanie turbo wynosi powyżej 1 bara, więc sprężyna w zaworze DV powinna być twardsza. Inna teoria sugeruje, że silniki diesla mają mniejsze obroty, co mogłoby oznaczać miększą sprężynę. Ostatecznie, bardziej prawdopodobne jest, że zawory w silnikach diesla mają twardszą sprężynę, aby sprostać wyższemu ciśnieniu doładowania. Użytkownicy sugerują, że jeśli widoczna jest poprawa po zastosowaniu takiego zaworu, można go zostawić.

Należy jednak zachować ostrożność. Choć numery części mogą być podobne lub nawet identyczne, różnice w parametrach sprężyny czy wykonaniu membrany mogą wpływać na działanie systemu. Warto zawsze weryfikować kompatybilność na podstawie konkretnego modelu i rocznika pojazdu lub konsultować się z serwisem.

Zamieszanie z Innymi Zaworami: Odma Olejowa kontra DV

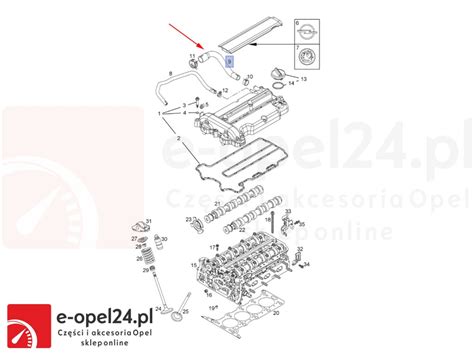

Jednym z częstych problemów podczas diagnostyki układu dolotowego jest pomylenie zaworu DV z innymi elementami. W dyskusji pojawia się zawór o numerze 034129101B, który jest identyfikowany jako zawór odmy olejowej (PCV valve) w Audi A6 C5 1.8T.

Użytkownicy opisują ten zawór jako membranowy, który blokuje przepływ powietrza w przypadku podciśnienia, zapobiegając uszkodzeniu silnika. Otwiera się on rzekomo przy ciśnieniu 0.80-0.90 bara, upuszczając nadmiar ciśnienia do dolotu. Jest to jednak sprzeczne z podstawową funkcją zaworu odmy, który ma za zadanie odpowietrzać skrzynię korbową i kierować gazy olejowe do dolotu (czasem przez filtr węglowy lub bezpośrednio), a nie regulować ciśnienie doładowania turbosprężarki.

Prawidłowo, zawór odmy olejowej jest elementem systemu odpowietrzania skrzyni korbowej i nie ma bezpośredniego wpływu na ciśnienie doładowania w taki sam sposób jak DV. W przypadku silnika 1.8T, zawór odmy (często nazywany "zaworem klapowym" lub "zaworem membrany skrzyni korbowej") jest kluczowy dla prawidłowego obiegu gazów olejowych i może wpływać na pracę silnika, jeśli jest uszkodzony. Jednak jego lokalizacja i budowa zazwyczaj różnią się od DV. Warto dokładnie sprawdzić numer części i schemat układu, aby uniknąć błędnych diagnoz.

Objawy Wadliwego Zaworu DV

Uszkodzony zawór DV, szczególnie taki, który jest zacięty w pozycji otwartej lub nieszczelny, może manifestować się na kilka sposobów:

• Utrata mocy i "dławienie się" silnika: Jeśli DV nie zamyka się prawidłowo, nadmiar powietrza jest stale upuszczany, co prowadzi do niższego ciśnienia doładowania niż przewidziane przez fabryczne ustawienia. Silnik może czuć się "ospały", brakować mu mocy, zwłaszcza przy wyższych obrotach.
• Podbijanie obrotów przy zmianie biegów: Jest to jeden z bardziej specyficznych objawów. Gdy kierowca zwalnia gaz podczas zmiany biegu, przepustnica się zamyka. Jeśli DV jest uszkodzony i nie zamyka się prawidłowo lub jest zacięty w pozycji otwartej, może nie być w stanie szybko zareagować. W połączeniu z elektroniką sterującą pracą silnika (np. w nowoczesnych skrzyniach biegów i systemach sterowania przepustnicą drive-by-wire), może to prowadzić do chwilowego "podbijania" obrotów, gdy silnik próbuje wyrównać ciśnienia lub reakcji systemu na zamknięcie przepustnicy. W niektórych przypadkach, problem może wyjść na jaw, gdy komputer silnika (ECU) wykryje błąd związany z pracą przepustnicy lub czujnikiem sprzęgła.
• Nieszczelność układu dolotowego: Nieszczelny DV może powodować ucieczkę ciśnienia doładowania, co jest jednoznaczne z nieszczelnością w układzie. Może to objawiać się syczeniem słyszalnym z okolic silnika.

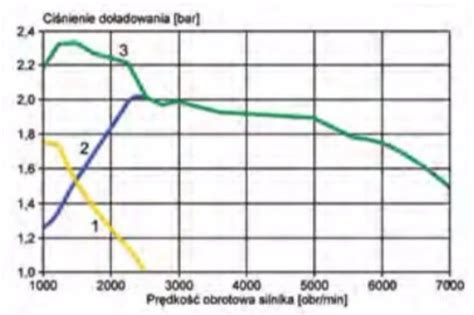

• Problemy z utrzymaniem stałego ciśnienia doładowania: Nawet jeśli silnik nie wykazuje wyraźnych objawów, wadliwy DV może powodować, że turbosprężarka nie jest w stanie utrzymać docelowego ciśnienia doładowania w całym zakresie obrotów. W przypadku silnika 1.8T z fabrycznym ciśnieniem 0.6 bara, starszy lub zużyty zawór może nie być w stanie utrzymać tego ciśnienia, gdy jest najbardziej potrzebne.

Warto zauważyć, że w nowszych modelach Audi (np. B6) sterowanie pracą silnika jest bardzo płynne. Program sterownika jest napisany tak, aby uniemożliwić bardzo szybkie zamknięcie lub otwarcie przepustnicy w trakcie jazdy, co ma na celu zachowanie maksymalnej płynności. Odłączenie sterownika ABS może pokazać, jak szybko obroty spadają i jak szarpie po odpuszczeniu gazu w typowym aucie z przepustnicą na linkę, co daje pewne porównanie.

Co Zrobić ze Starym Zaworem DV po Instalacji BOV?

Gdy użytkownik decyduje się na instalację zaworu typu Blow-Off (BOV), pojawia się pytanie, co zrobić z fabrycznym zaworem DV. Istnieje kilka podejść:

1. Pozostawienie na miejscu i zaślepienie: Wiele osób decyduje się pozostawić fabryczny DV na swoim miejscu w układzie dolotowym. Wężyk podciśnienia doprowadzający sygnał do DV jest odłączany, a króciec, do którego był podłączony, jest zaślepiany. Sama obudowa DV pozostaje podłączona do węża dolotowego. Jest to rozwiązanie stosunkowo proste i minimalizujące ingerencję w fabryczną instalację.
2. Usunięcie i zaślepienie króćca w dolocie: Inna opcja to całkowite usunięcie zaworu DV z układu dolotowego. Wówczas miejsce, w którym DV był zamontowany na rurze dolotowej, musi zostać profesjonalnie zaślepione. Wymaga to jednak ostrożności, aby nie stworzyć kolejnych nieszczelności.
3. Modyfikacja lub remplacment: Niektórzy użytkownicy decydują się na zakup specjalnych adapterów lub zmodyfikowanych zaworów DV, które pozwalają na łatwiejszą integrację z systemem BOV lub oferują lepszą wydajność.

Eksperci często zalecają, aby w przypadku instalacji BOV, fabryczny DV był po prostu zablokowany lub usunięty, a jego funkcje przejął w pełni nowy zawór BOV. Pozostawienie starego DV w układzie, nawet jeśli jest zablokowany, może w pewnych sytuacjach być zbędne.

Problemy z Oprogramowaniem i Sterowaniem

W kontekście modyfikacji układu dolotowego w silnikach 1.8T, nie można pominąć roli oprogramowania sterującego pracą jednostki napędowej (ECU). W dyskusji pojawia się wątek problemów z "check sumami kontrolnymi", które mogą być związane z oprogramowaniem silnika. Tunerzy mogą sugerować, że sterownik ECU może mieć trudności z poprawnym interpretowaniem danych po modyfikacjach, co czasem prowadzi do błędów lub nieprawidłowego działania pewnych funkcji.

Dzwoniąc do specjalistów od tuningu, można usłyszeć, że w niektórych przypadkach, zwłaszcza z customowym oprogramowaniem, pewne błędy mogą być nieuniknione lub trudne do całkowitego wyeliminowania. Czasem problemem może być niewłaściwe ustawienie dawki wtrysku lub innych parametrów silnika po chiptuningu. Zdarza się, że problemy z obrotami lub reakcją silnika, które początkowo przypisuje się uszkodzonemu zaworowi DV, mogą mieć podłoże w błędach oprogramowania lub niedoskonałościach map silnika.

Ważne jest, aby pamiętać, że program silnika jest specjalnie napisany, np. tak, aby na zimnym silniku dostawał więcej paliwa, co ma na celu zapewnienie stabilnej pracy w niskich temperaturach. Producent projektuje sterownik w taki sposób, aby łapał pewne błędy, nawet po modyfikacjach. Czasem wymiana sterownika nie pomoże, jeśli problem leży w architekturze samego systemu sterowania.

Podsumowanie i Rekomendacje

Zawór Diverter Valve (DV) odgrywa kluczową rolę w prawidłowym funkcjonowaniu silników turbodoładowanych, takich jak 1.8T. Jego zadaniem jest ochrona turbosprężarki poprzez rozładowywanie nadmiaru ciśnienia w momencie zamknięcia przepustnicy. Prawidłowa diagnoza, obejmująca identyfikację zaworu, jego lokalizację oraz testy podciśnieniowe i ciśnieniowe, jest niezbędna do zidentyfikowania potencjalnych problemów.

W przypadku planowanych modyfikacji, takich jak instalacja zaworu Blow-Off (BOV), należy pamiętać o różnicach funkcjonalnych i dźwiękowych między tymi dwoma typami zaworów. Fabryczny DV zazwyczaj powinien zostać zablokowany lub usunięty, aby uniknąć jego niepożądanego wpływu na działanie systemu. Należy również zachować ostrożność przy zamianie zaworów z innych wersji silnikowych (np. TDI) i zawsze weryfikować kompatybilność oraz wpływ na działanie systemu.

Potencjalne objawy wadliwego DV, takie jak utrata mocy, podbijanie obrotów czy nieszczelności, mogą być mylone z innymi problemami, w tym z błędami oprogramowania sterującego silnikiem lub wadami innych komponentów układu dolotowego. Dlatego kompleksowa diagnostyka jest zawsze najlepszym podejściem. Zrozumienie działania DV, jego interakcji z innymi systemami oraz dokładność w doborze części zamiennych to klucz do utrzymania optymalnej wydajności i niezawodności silnika 1.8T.
