Zbrojenie jest jednym z fundamentalnych etapów prac budowlanych, procesem, którego nie można pominąć. Dobrze wykonane zbrojenie elementów na budowie znacząco zwiększa trwałość oraz żywotność całej konstrukcji, poprawiając jej stabilność, a także wytrzymałość. Sam beton, choć jest materiałem solidnym, jest jednocześnie kruchy i wymaga wzmocnienia, aby skutecznie przenosić obciążenia rozciągające, na które jest szczególnie wrażliwy. Zbrojenie budynku ma na celu kompleksową ochronę betonu przed pęknięciami i innymi zniszczeniami, które mogą pojawić się w momencie wiązania lub pod wpływem eksploatacji.
Podstawy Zbrojenia Betonowego: Funkcja i Materiały
Podstawową funkcją zbrojenia jest przejmowanie sił rozciągających, które występują w elementach betonowych pod wpływem obciążeń zewnętrznych. Beton doskonale sprawdza się w ściskaniu, ale jest słaby w rozciąganiu. Stal, dzięki swojej wysokiej wytrzymałości na rozciąganie, doskonale komplementuje właściwości betonu, tworząc materiał kompozytowy - żelbet.
Zbrojenie można podzielić na dwa rodzaje: nośne i uzupełniające. Zbrojenie nośne jest podstawowym wzmocnieniem konstrukcji, wymagającym dużej precyzji podczas projektowania, z uwzględnieniem wszystkich obciążeń, na które narażona jest konstrukcja. Zbrojenie uzupełniające, jak sama nazwa wskazuje, stanowi jedynie dodatkowe wzmocnienie zbrojenia nośnego i nie występuje samodzielnie.
Materiały stosowane do zbrojenia są zazwyczaj wybierane ze stali o różnej specyfikacji, a ich parametry techniczne, takie jak klasa i gatunek, są ściśle określone w dokumentacji projektowej. Klasa stali określa jej wytrzymałość, w tym granicę plastyczności, czyli maksymalne naprężenie, jakie materiał może wytrzymać przed trwałym odkształceniem. Parametry techniczne są zależne od gatunku stali, który dobierany jest m.in. ze względu na skład chemiczny.
Klasyfikacja Stali Zbrojeniowej

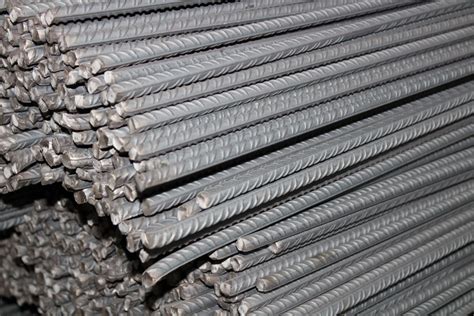

W polskim budownictwie najczęściej stosuje się stale zbrojeniowe podzielone na klasy, które określają ich właściwości mechaniczne:
- Stal klasy A-0 i A-I: Są to stale gładkie, stosowane głównie do zbrojenia pomocniczego, np. do wykonywania strzemion czy elementów pomocniczych. Stal A-0 może być dostarczana w kręgach. Pręty klasy A-I są także gładkie, ale można je rozpoznać po końcach pomalowanych na czerwono lub przez oznaczenie jednym czerwonym pasem.
- Stal klasy A-II: Najczęściej wykorzystywana do montażu zbrojenia nośnego. Pręty te posiadają powierzchnię żebrowaną, zazwyczaj z dwoma żeberkami biegnącymi równolegle do długości pręta oraz żeberkami poprzecznymi, biegnącymi skośnie.
- Stal klasy A-III: Służy do wykonywania zbrojenia głównego. Podobnie jak A-II, są to pręty żebrowane. Różnią się one od A-II nachyleniem żeberek poprzecznych, które są nachylone pod kątem 60 stopni do linii żeber podłużnych.
- Stal klasy A-III N: Charakteryzuje się najwyższym poziomem wytrzymałości spośród tradycyjnych klas. Są to pręty żebrowane, podobne do A-III, ale posiadające większą ilość żeberek podłużnych, które są nawalcowane między żeberkami poprzecznymi.
Oprócz tradycyjnych klas, istnieją również specjalne gatunki stali certyfikowanej, często o podwyższonej jakości i lepszych właściwościach. Przykładem jest stal B500SP, stal gorącowalcowana o podwyższonej ciągliwości, gdzie liczba 500 oznacza granicę plastyczności, a skrót SP wskazuje na możliwość spawania. Innym przykładem jest BST500S, gatunek dedykowany do zbrojenia konstrukcji żelbetowych, spełniający aktualne normy i sprawdzający się w konstrukcjach narażonych na obciążenia statyczne, zmienne, a także dynamiczne.
Nowoczesne Rozwiązania w Zbrojeniu: Kompozyty i Techniki Połączeń

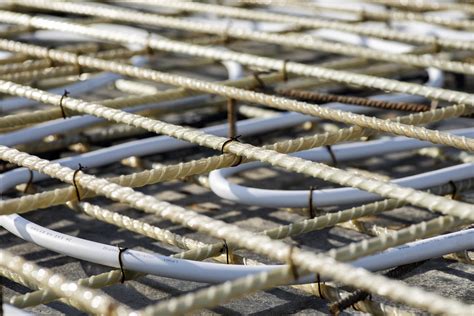

Współczesne budownictwo coraz śmielej sięga po innowacyjne materiały i technologie. Jednym z takich rozwiązań jest zbrojenie kompozytowe, stanowiące alternatywę dla tradycyjnych prętów stalowych. Pręty kompozytowe powstają z połączenia włókien (np. węglowych, szklanych, bazaltowych, aramidowych) z żywicą. Ich kluczowe zalety to:
- Odporność na korozję: W przeciwieństwie do stali, kompozyty nie rdzewieją, co jest nieocenione w środowiskach wilgotnych lub agresywnych chemicznie.
- Niska waga: Przekłada się na niższe koszty transportu i łatwiejszy montaż.
- Wysoka wytrzymałość na rozciąganie: Często przewyższa stal o tej samej średnicy, co pozwala na optymalizację grubości elementów konstrukcyjnych.
- Neutralność magnetyczna: Nie wpływają na pola magnetyczne, co jest istotne w specyficznych zastosowaniach.
Technologia produkcji prętów kompozytowych polega na utrwaleniu włókien w matrycy żywicznej, często metodą pultruzji. Materiały te mogą być produkowane nie tylko w formie prętów i siatek, ale także mat czy lin, oferując dużą elastyczność projektowania. Wadą kompozytów może być ograniczona odporność na wysokie temperatury, co sprawia, że są one rzadziej stosowane w miejscach o podwyższonym ryzyku pożarowym.
Oprócz materiałów, kluczowe są również techniki łączenia elementów zbrojenia. Ręczne wiązanie drutem wiązałkowym, choć tradycyjne, jest czasochłonne. Nowoczesne wiązarki do zbrojeń potrafią znacząco przyspieszyć ten proces, poprawiając komfort pracy i zmniejszając ryzyko kontuzji.
Połączenia Elementów Konstrukcyjnych: Belki i Ich Złącza
W konstrukcjach żelbetowych łączenie poszczególnych elementów, takich jak belki, jest kluczowe dla stworzenia ciągłego ustroju nośnego. Istnieje kilka podstawowych metod wykonywania takich połączeń:
Złącza na zakładkę
Przy wykonaniu złącz belek zbrojeniowych, gdzie elementy te są łączone poprzez zazębianie się prętów, stosuje się dodatkowe pręty - nakładki. Mają one zazwyczaj taką samą średnicę jak pręty główne strefy rozciąganej. Montaż polega na prostowaniu strzemion, układaniu nakładek, wiązaniu ich z odsłoniętymi prętami na zbrojeniu belek za pomocą cienkiego drutu wiązałkowego, a następnie ponownym zaginaniu strzemion. W takich złączach umieszcza się strzemiona o średnicy minimum 0,8 mm co 10 cm. Połączenie i szczelina między belkami są następnie zabetonowane. Aby umożliwić prawidłowe ułożenie betonu w miejscu styku belek, należy pozostawić odstęp minimum 5 cm. Jeżeli odstęp jest mniejszy, zamiast betonu stosuje się zaprawę cementową.
Aby ograniczyć długość żelbetowego złącza ze zbrojeniem zastosowanym na zakład, nie stosuje się prętów w złączu o średnicy większej niż 25 mm. W przypadku belek o dużej rozpiętości i znaczących obciążeniach, gdzie średnice prętów muszą być większe, rozważa się inne rodzaje złączy, w tym stalowe złącza.
Złącza spawane
Żelbetowe złącza z łączonymi prętami poprzez spawanie należą do nowoczesnych sposobów połączeń stalowych prętów w konstrukcjach żelbetowych. Ich główną zaletą jest znacznie mniejsza długość samego złącza w porównaniu z tradycyjnym złączem na zakład, a także brak konieczności stosowania dodatkowych strzemion w obrębie spawanego odcinka. Czynności przy spawanym złączu są analogiczne do tych przy złączach na zakład. Obie belki układa się na słupie na wyrównującej zaprawie. Odpowiednie pręty zbrojeniowe są prowizorycznie wiązane, następnie spawane na całej długości zakładu. Po spawaniu oczyszcza się powierzchnię betonu w wycięciach. W dalszym etapie następuje betonowanie, przy czym wytrzymałość betonu nie może być niższa niż wytrzymałość betonu zastosowanego do łączenia belek. Wadą górnej spoiny łączącej pręty na zakład jest brak idealnie osiowego przenoszenia sił, ponieważ połączone pręty dochodzą do czoła elementu.
Specyficzne Elementy Konstrukcyjne i Wyzwania Projektowe
Projektowanie i wykonanie zbrojenia elementów konstrukcyjnych wymaga zrozumienia ich specyfiki i potencjalnych problemów, które mogą wystąpić. Dotyczy to zwłaszcza elementów o nietypowych proporcjach lub obciążeniach.
Krótkie Wsporniki i Podcięcia Belek
Krótkie wsporniki, podcięcia belek oraz inne obszary "krępe" konstrukcji, gdzie stosunek długości L do wysokości H jest mniejszy niż 4 (dla wsporników często wynosi L/H=2), traktowane są jako tarcze, a nie elementy prętowe. Nie obowiązuje dla nich standardowa teoria belkowa. Stosowany powszechnie klasyczny mechanizm kratownicowy Mōrscha, obecnie nazywany mechanizmem Strut-Tie (ST), wymaga specjalistycznego podejścia. Nie ma jednego, uniwersalnego modelu ST dla wszystkich żelbetowych wsporników czy załomów plastycznych płyt. Projektant musi dobrać odpowiedni model obliczeniowy, aby zapewnić niezawodność i ekonomikę projektu.
Mechanizm zniszczenia krótkiego wspornika, obserwowany w badaniach eksperymentalnych, polega na zmiażdżeniu betonu krzyżulca. W przypadku krótkich wsporników założenia teorii belkowej, a szczególnie te dotyczące płaskich przekrojów, są silnie zaburzone. Podstawowe znaczenie ma tutaj prawidłowe zaprojektowanie detali wspornika, z uwzględnieniem niewielkich tolerancji i dokładną kontrolą jakości wykonania szalunku oraz zbrojenia.
Wymagane wymiary i zbrojenie wsporników zależą od wielu czynników, takich jak stosunek i wielkość obciążeń, wymiary słupa i wspornika, oraz warunki brzegowe. Zbrojenie na ścinanie musi być starannie zaplanowane, gdyż strzemiona (poziome lub pionowe) zapobiegają przedwczesnemu uszkodzeniu krzyżulca betonowego. Maksymalny dopuszczalny rozstaw strzemion zazwyczaj nie przekracza 0,35 h i 150 mm.
Podobne wyzwania projektowe dotyczą podcięć belek. Rygorystyczne stosowanie określonej geometrii podcięć mogłoby ograniczać możliwości kształtowania stref podporowych, dlatego normy i wytyczne często nie zawierają szczegółowych wskazówek, wymagając indywidualnej analizy. W takich przypadkach stosuje się modele obliczeniowe ST, które mogą być łączone, przypisując każdemu określoną część obciążenia, aby uzyskać optymalne rozwiązanie.

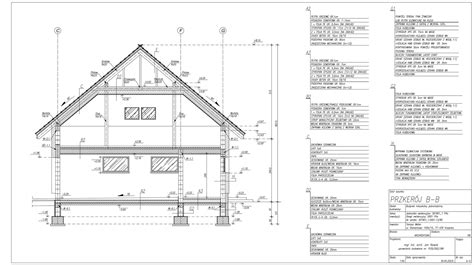

Dylatacje w Konstrukcjach Żelbetowych
Budynki żelbetowe, ze względu na wpływ czynników niemechanicznych (temperaturowe, osiadanie gruntu) oraz skurcz betonu, powinny być dzielone na oddylatowane segmenty. Maksymalna długość tych segmentów zależy od odkształcalności budynku i technologii wykonania robót. Przerwa dylatacyjna zasadniczo powinna przechodzić przez całą szerokość i wysokość obiektu, od fundamentów po dach. W części podziemnej wymaga zabezpieczenia przed zasypaniem, a w części nadziemnej stosuje się osłony lub profile dylatacyjne.
Wstępna ocena długości segmentu budynku opiera się na odległości między usztywnieniami wewnątrz budynku lub połowie długości/szerokości budynku w przypadku ich braku. Wstępnie oszacowaną długość porównuje się z wartościami granicznymi. W przypadkach drastycznie zmiennych warunków gruntowo-wodnych, znacząco różniących się osiadań lub obciążeń, wymagany jest pełny podział pionowy konstrukcji. Konstrukcje budynków prefabrykowanych często posiadają wbudowane przeguby wewnętrzne, co czyni je lepszymi z punktu widzenia dylatacyjnego niż konstrukcje monolityczne.
Potencjalne Alternatywy i Ich Zastosowanie: Teownik w Kontekście Zbrojenia
Pytanie o zastosowanie zbrojenia z teownika zamiast tradycyjnych prętów budowlanych wymaga rozważenia specyfiki obu materiałów i ich ról w konstrukcji. Teownik, jako profil stalowy w kształcie litery "L", jest elementem konstrukcyjnym wykorzystywanym głównie do budowy szkieletów stalowych, ram, kratownic, a także jako element łączący w różnego rodzaju konstrukcjach stalowych i hybrydowych. Jego przekrój pozwala na efektywne przenoszenie obciążeń ściskających i zginających.
Jednakże, w kontekście tradycyjnego zbrojenia betonu, teownik nie jest standardowym zamiennikiem dla prętów zbrojeniowych. Pręty zbrojeniowe są projektowane tak, aby w połączeniu z betonem tworzyć żelbet, efektywnie przenosząc siły rozciągające i ściskające wewnątrz monolitycznych elementów betonowych, takich jak belki, stropy, słupy czy fundamenty. Ich kształt (okrągły, często z żeberkami poprawiającymi przyczepność) i właściwości mechaniczne są zoptymalizowane pod kątem pracy w betonie.
Teownik, ze względu na swoją geometryczną formę i brak odpowiednich powierzchni ułatwiających przyczepność do betonu (jak żeberka na prętach zbrojeniowych), nie zapewniałby optymalnej współpracy z betonem w roli elementu przenoszącego głównie siły rozciągające. W typowych zastosowaniach, teowniki mogłyby być wykorzystywane jako elementy konstrukcyjne w połączeniach, np. jako części specjalnych kształtek lub wsporników, gdzie ich kształt jest korzystny dla przenoszenia określonych sił, ale nie jako bezpośredni zamiennik dla prętów zbrojeniowych rozciąganych wewnątrz elementu betonowego.
W przypadku belek, które mają dużą rozpiętość i duże obciążenia, średnice prętów muszą być zdecydowanie większe. Należy wtedy zastosować inne rodzaje żelbetowych złączy albo stalowe złącza. Tutaj pojawia się obszar, gdzie stalowe profile konstrukcyjne, w tym potencjalnie teowniki, mogłyby być rozważane jako elementy wspierające lub wzmacniające, ale raczej jako odrębne elementy konstrukcyjne lub w ramach hybrydowych rozwiązań, a nie jako bezpośredni zamiennik prętów zbrojeniowych w tradycyjnym żelbecie.
Przykładowo, w niektórych konstrukcjach, gdzie wymagane jest połączenie elementów stalowych z żelbetowymi, teownik może stanowić bazę do zamocowania lub połączenia zbrojenia, ale sam nie pełni funkcji pręta rozciąganego w betonie. Analiza mechanizmu zniszczenia krótkiego wspornika pokazuje, że beton tworzy krzyżulec ściskany, a zbrojenie przejmuje siły rozciągające. Teownik, jako element o innej charakterystyce, nie wpisuje się w ten mechanizm w roli pręta rozciąganego.
Zbrojenie budynku ma na celu kompleksową ochronę betonu przez pęknięciami, czy też innymi zniszczeniami. Beton jest materiałem na tyle kruchym, że może pękać on w momencie wiązania. Zbrojenie nośne oraz uzupełniające wymaga precyzji. Najprostszym, a zarazem najbardziej ekonomicznym rozwiązaniem jest zakup prętów prostych, które można przycinać na dowolny wymiar. Siatki zbrojeniowe są za to wygodniejsze w użyciu. Wykonuje się to bezpośrednio w miejscu budowy. Połączenie tego typu prętów wymaga odgięcia prętów w odpowiednich miejscach, a do łączenia wykorzystywane są strzemiona lub drut.
Jednakże, z punktu widzenia szerokiego zastosowania, tradycyjne pręty zbrojeniowe stalowe są powszechnie dostępne, ekonomiczne i sprawdzone. Alternatywne materiały, jak zbrojenie kompozytowe, oferują unikalne korzyści, ale ich zastosowanie jest często specyficzne i podyktowane warunkami projektowymi. Wykorzystanie teownika jako bezpośredniego zamiennika prętów zbrojeniowych w typowych konstrukcjach żelbetowych nie jest standardową praktyką i wymagałoby szczegółowych analiz wytrzymałościowych oraz potwierdzenia współpracy z betonem, które nie są powszechnie dostępne w literaturze technicznej ani normach budowlanych.
