Dystanse do zbrojenia: Niezbędny element trwałości konstrukcji żelbetowych

Konstrukcje żelbetowe, stanowiące fundament współczesnego budownictwa, swoją wytrzymałość i długowieczność zawdzięczają nie tylko jakości betonu i stali zbrojeniowej, ale także drobnym, często niedocenianym elementom - dystansom zbrojeniowym. Te niepozorne podkładki, znane również jako dystanse, odgrywają kluczową rolę w zapewnieniu prawidłowego wykonania zbrojenia, co bezpośrednio przekłada się na trwałość, bezpieczeństwo i odporność całej konstrukcji na czynniki zewnętrzne. Ich właściwy dobór i zastosowanie to gwarancja ochrony stalowych elementów przed korozją, zapewnienie jednolitej grubości otuliny betonowej i utrzymanie zbrojenia w niezmienionej pozycji podczas procesu betonowania.

Kluczowa rola dystansów w konstrukcji żelbetowej

Podstawowym zadaniem dystansów zbrojeniowych jest utrzymanie prętów zbrojeniowych w precyzyjnie określonej odległości od powierzchni formy betonowej. Ta odległość, zwana otuliną betonową, jest krytyczna dla prawidłowego funkcjonowania konstrukcji. Otulina chroni stal zbrojeniową przed korozją, która może być wywołana przez wilgoć, powietrze, sole drogowe czy inne substancje chemiczne obecne w środowisku. Bez odpowiedniej otuliny, zbrojenie może ulec zardzewieniu, co prowadzi do pęcznienia stali, powstawania rys i pęknięć w betonie, a w konsekwencji do osłabienia całej konstrukcji.

Dystanse zapewniają również, że zbrojenie pozostaje na swoim miejscu podczas wylewania mieszanki betonowej. Zapobiega to jego przemieszczeniu pod ciężarem betonu lub podczas prac na budowie. Nierównomierne rozmieszczenie zbrojenia, spowodowane jego osiadaniem lub przesuwaniem, prowadzi do powstania obszarów o zbyt małej lub nadmiernej otulinie, co negatywnie wpływa na parametry wytrzymałościowe i trwałość elementu. Właściwie rozmieszczone dystanse gwarantują, że beton na całej grubości elementu ma jednolite właściwości i zapewnia stałe, projektowane przekrycie nad prętami.

Rodzaje dystansów zbrojeniowych - dopasowanie do specyfiki projektu

Rynek oferuje szeroki wachlarz dystansów zbrojeniowych, różniących się materiałem wykonania, kształtem, rozmiarem i przeznaczeniem. Wybór odpowiedniego typu dystansu jest kluczowy i zależy od specyfiki projektowanej konstrukcji, jej przeznaczenia, obciążeń, jakim będzie podlegać, oraz warunków środowiskowych.

1. Dystanse z tworzyw sztucznych

Wykonane najczęściej z polichlorku winylu (PVC) lub polipropylenu (PP), dystanse plastikowe są wszechstronnym i popularnym rozwiązaniem. Charakteryzują się wysoką odpornością na warunki atmosferyczne, są mrozoodporne, nienasiąkliwe i nie korodują. Ich główną zaletą jest łatwość formowania, co pozwala na produkcję różnorodnych kształtów - od kompaktowych krążków i „baryłek” po bardziej złożone formy, takie jak gwiazdki dystansowe. Wiele z nich posiada wbudowane elementy stabilizujące i zaciski, które ułatwiają mocowanie prętów zbrojeniowych, zapewniając ich stabilność podczas betonowania. Uniwersalność zastosowania sprawia, że dystanse z tworzyw sztucznych są powszechnie stosowane zarówno na budowach domów jednorodzinnych, jak i w zakładach prefabrykacji.

Szczególnym rodzajem dystansów plastikowych są te o punktowej powierzchni podparcia, które minimalizują ich widoczność na powierzchni betonu, co jest szczególnie pożądane w przypadku betonów architektonicznych. Należy jednak pamiętać, że stosowanie długich podkładek liniowych z tworzywa sztucznego w strefach rozciąganych może potencjalnie prowadzić do powstawania rys na krawędzi takiej podkładki.

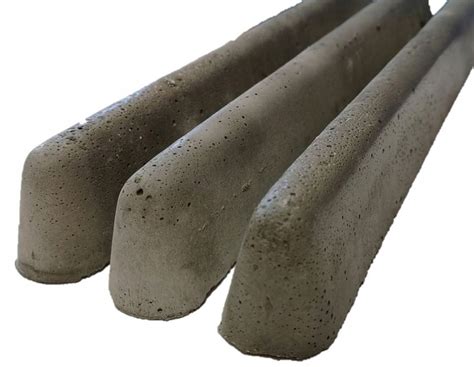

2. Dystanse betonowe

Podkładki wykonane z drobnoziarnistej mieszanki betonowej, często wzmocnionej włóknem szklanym, to kolejna popularna kategoria dystansów. Betonowe dystanse charakteryzują się wysoką wytrzymałością na obciążenia, nie odkształcają się pod wpływem zmian temperatury, są mrozoodporne, nienasiąkliwe i ognioodporne. Dzięki swojemu „kamiennemu” składowi, są one często mniej widoczne w gotowej konstrukcji w porównaniu do elementów z tworzyw sztucznych.

Ich wysoka wytrzymałość sprawia, że są one szczególnie polecane do stosowania w konstrukcjach poddawanych dużym obciążeniom, takich jak mosty, fundamenty czy masywne belki. Modyfikacja przy pomocy włókna szklanego dodatkowo zwiększa ich odporność na obciążenia i eliminuje ryzyko odkształceń, co czyni je idealnym wyborem dla konstrukcji o wysokich wymaganiach termicznych.

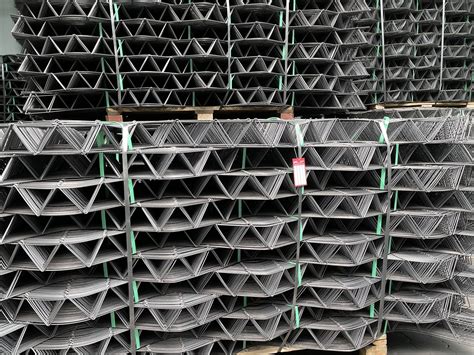

3. Dystanse stalowe

Dystanse stalowe, zazwyczaj wykonane ze specjalnie wygiętych prętów zbrojeniowych, są niezwykle mocne i zdolne do udźwignięcia ciężaru nawet bardzo grubego zbrojenia. Stosuje się je przede wszystkim do podparcia górnych warstw prętów, np. w płytach betonowych, gdzie kluczowe jest utrzymanie zbrojenia na odpowiedniej wysokości.

Kluczową cechą dystansów stalowych jest wymóg ich całkowitego zanurzenia w betonie. Jakiekolwiek wystawanie stalowego elementu poza otulinę betonową stwarza ryzyko korozji, co może znacząco osłabić trwałość konstrukcji. W praktyce, dystanse stalowe są stosowane w sytuacjach, gdy projekt wyraźnie tego wymaga, a warunki wykonania pozwalają na zagwarantowanie ich pełnego otulenia betonem.

Zastosowanie dystansów w różnych elementach konstrukcyjnych

Wybór konkretnego typu dystansu jest ściśle powiązany z rodzajem elementu betonowego, który jest zbrojony.

Fundamenty i płyty na gruncie

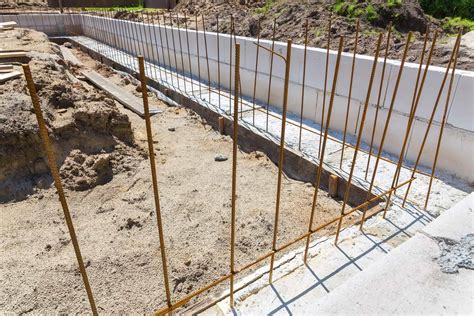

W przypadku masywnych fundamentów, takich jak ławy, stopy czy płyty fundamentowe, często stosuje się dystanse betonowe. Są one w stanie sprostać dużym obciążeniom stałym i dynamicznym. Dolne zbrojenie fundamentów wygodnie podtrzymują listwy dystansowe ułożone jako ciągłe pasmo. W przypadku płyt fundamentowych ważne jest, aby zarówno dolne, jak i górne zbrojenie spoczywało na elementach dystansowych, zapewniając równomierne podparcie i odpowiednią otulinę na całej powierzchni.

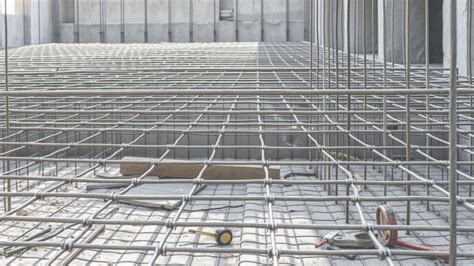

Stropy betonowe

W płytach stropowych najczęściej spotykane są dystanse plastikowe. Zapewniają one typowe otuliny rzędu 20-30 mm przy stosunkowo niskim koszcie. Popularne są punktowe podkładki krążkowe i „baryłki” rozmieszczane pod dolną siatką prętów. Aby przyspieszyć prace montażowe, stosuje się również dłuższe dystanse łańcuchowe lub gotowe listwy o długości 1 metra, które pozwalają na podparcie zbrojenia na całej długości bez potrzeby gęstego rozkładania pojedynczych elementów.

Ściany i słupy żelbetowe

W pionowych elementach konstrukcyjnych, takich jak ściany i słupy, doskonale sprawdzają się dystanse mocowane bezpośrednio na prętach zbrojeniowych. Najczęściej są to plastikowe „gwiazdki” lub niewielkie klocki betonowe. Podkładki typu „gwiazdka” rozstawia się co 0,5-1 metr wzdłuż prętów obwodowych zbrojenia, aby utrzymać je w równej odległości od obu stron szalunku.

Elementy architektoniczne i prefabrykaty

W konstrukcjach, gdzie kluczowe znaczenie ma estetyka powierzchni betonowej lub precyzja wymiarów, stosuje się dystanse specjalne. Charakteryzują się one zazwyczaj większą powierzchnią podparcia oraz ażurową lub ząbkowaną budową, co zapewnia lepsze zakotwienie w betonie i minimalizuje ślady na licu.

Planowanie i montaż dystansów - klucz do sukcesu

Prawidłowe rozmieszczenie dystansów jest równie ważne, jak ich właściwy dobór. Planowanie powinno rozpocząć się na etapie projektowania, określając typ, wysokość i rozstaw dystansów w zależności od rodzaju elementu i wymagań projektowych.

Rozstaw i ilość dystansów

Ogólna zasada mówi o stosowaniu około 4-8 dystansów na każdy metr kwadratowy powierzchni zbrojenia, co odpowiada odstępom co 40-100 cm. W elementach grubszych, bardziej obciążonych lub zbrojonych dwuwarstwowo, rozstaw ten powinien być mniejszy. W przypadku płyt stropowych i fundamentowych, gdzie zbrojenie układa się zazwyczaj w dwóch warstwach, dystanse stosuje się zarówno pod dolną, jak i pod górną warstwą prętów. Pod dolnym zbrojeniem ustawia się je co 50-75 cm w obu kierunkach, a w górnej warstwie, aby zapobiec jej opadaniu podczas betonowania, stosuje się dodatkowe dystanse w odstępach co około 1 metr. W ścianach żelbetowych dystanse rozmieszcza się co 50-75 cm w pionie i poziomie, a w słupach co około 50 cm wzdłuż wysokości.

Stabilne ułożenie i kontrola

Podkładki dystansowe należy ustawiać na stabilnym podłożu. W przypadku pracy na miękkiej powierzchni, zaleca się zastosowanie dodatkowej warstwy stabilizującej. Przed betonowaniem kluczowe jest przeprowadzenie rzetelnej kontroli zbrojenia, która obejmuje sprawdzenie wymiarów, stabilności układu i prawidłowego rozmieszczenia dystansów. Kontrola wzrokowa i pomiary wybranych odległości pozwalają upewnić się, że wszystkie elementy znajdują się na swoich miejscach i spełniają wymagania projektowe.

Najczęstsze błędy i jak ich unikać

Niestety, na budowach wciąż można spotkać się z błędami w stosowaniu dystansów. Należą do nich:

• Stosowanie przypadkowych materiałów: Używanie kawałków cegieł, drewna czy styropianu zamiast profesjonalnych dystansów jest niedopuszczalne. Takie materiały są często nasiąkliwe, łatwo przepuszczają wilgoć do prętów, co przyspiesza korozję.
• Niewłaściwy dobór wysokości: Zastosowanie dystansów o wysokości niezgodnej z projektem prowadzi do nieprawidłowej otuliny betonowej.
• Ograniczanie liczby dystansów: Zmniejszanie ich ilości w celu oszczędności czy przyspieszenia pracy jest błędem, który może skutkować osiadaniem zbrojenia i nierównomiernym rozkładem obciążeń.
• Brak kontroli przed betonowaniem: Zaniechanie rzetelnej kontroli zbrojenia i dystansów tuż przed betonowaniem może prowadzić do ukrytych wad konstrukcyjnych.

Podsumowanie - inwestycja w trwałość

Właściwy dobór, montaż i kontrola dystansów zbrojeniowych to nie tylko wymóg norm budowlanych, ale przede wszystkim inwestycja w długowieczność i bezpieczeństwo konstrukcji żelbetowych. Choć dystanse stanowią niewielki procent kosztów budowy, ich rola w zapewnieniu trwałości jest nie do przecenienia. Traktowanie ich jako stałego elementu standardu na każdej budowie pozwala uniknąć kosztownych napraw, reklamacji i problemów podczas odbiorów, gwarantując solidność i niezawodność konstrukcji na dziesiątki lat.
