Zbrojenie Kielichowe Fundamentów: Klucz do Stabilności i Wytrzymałości Konstrukcji

Fundamenty stanowią absolutną podstawę każdej budowy, odpowiedzialną za stabilność i bezpieczeństwo całej konstrukcji. Bez właściwie zaprojektowanego i wykonanego zbrojenia, fundament może z czasem pękać, osiadać nierównomiernie lub nawet ulec zawaleniu. Pręty stalowe zbrojeniowe odgrywają tu kluczową rolę, przenosząc siły rozciągające i zwiększając nośność betonu. W tym artykule przyjrzymy się szczegółowo zagadnieniu zbrojenia fundamentów, ze szczególnym uwzględnieniem zbrojenia kielichowego, które znajduje zastosowanie w specyficznych sytuacjach konstrukcyjnych.

Fundamenty - Podstawa Każdego Budynku

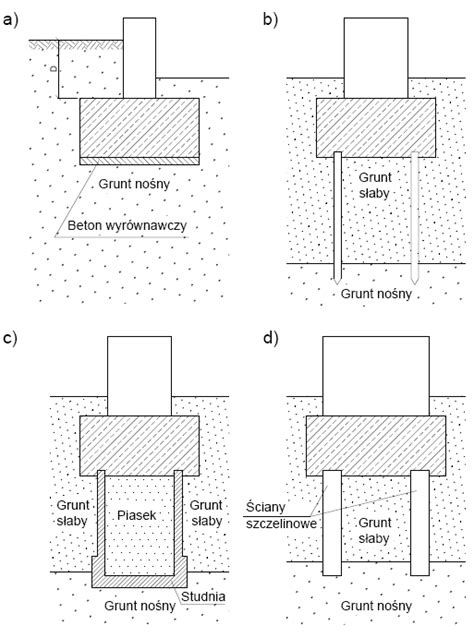

Fundamenty to struktury budowlane, które przekazują obciążenia z całej budowli na grunt. W zależności od głębokości posadowienia, dzielą się na fundamenty bezpośrednie (posadowione nie głębiej niż 4 metry) i pośrednie (zagłębione poniżej 4 metrów, często z wykorzystaniem specjalistycznych rozwiązań jak pale fundamentowe). W budownictwie jednorodzinnym dominują fundamenty bezpośrednie, najczęściej w formie ław fundamentowych lub płyt fundamentowych.

Ławy fundamentowe, najczęściej żelbetowe, stosuje się pod ścianami nośnymi, równomiernie rozkładając naprężenia na gruncie. Płyta fundamentowa natomiast stanowi "platformę" dla całego domu, sprawdzając się zwłaszcza na gruntach o słabszych parametrach nośności. Stopy fundamentowe, często w kształcie prostopadłościanów lub ostrosłupów, znajdują zastosowanie pod słupy i filary, przenosząc skoncentrowane obciążenia. Fundamenty kielichowe to specyficzny rodzaj posadowienia, w którym przygotowuje się gniazda, zwane kielichami, do osadzenia prefabrykowanych elementów fundamentowych, najczęściej podstaw słupów.

Rola Zbrojenia w Fundamentach

Beton, choć ma wysoką wytrzymałość na ściskanie, jest kruchy i słabo przenosi siły rozciągające. Zbrojenie stalowe, wykonane zazwyczaj z żebrowanych prętów stalowych klasy AIII lub AIIIN, kompensuje tę słabość. Pręty te przejmują naprężenia rozciągające i zginające, zapobiegając pękaniu i uszkodzeniom betonu.

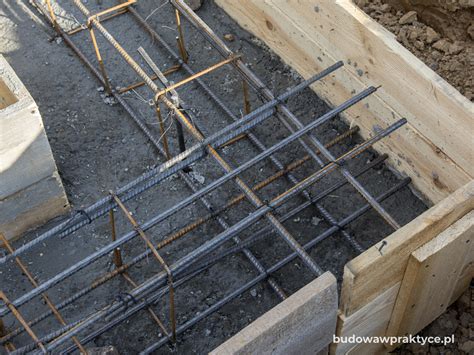

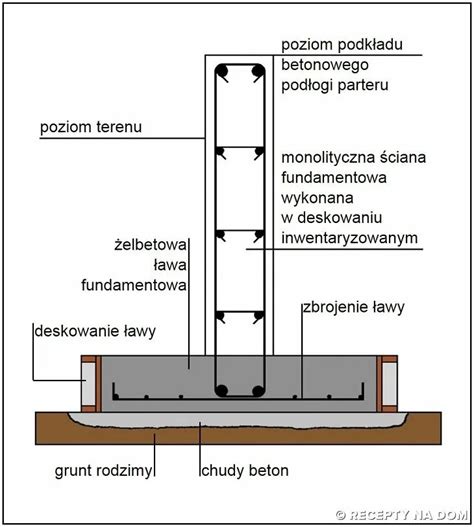

Podstawowym elementem zbrojenia ław fundamentowych są pręty podłużne, które przenoszą siły działające wzdłuż fundamentu. Ich średnica i liczba zależą od szerokości i wysokości ławy oraz obciążeń przenoszonych przez budynek. Najczęściej stosuje się pręty o średnicy od 12 do 16 mm. Uzupełnieniem są strzemiona - pręty poprzeczne, które stabilizują konstrukcję zbrojeniową i zapobiegają przesuwaniu się prętów podczas betonowania. W ławach narażonych na większe obciążenia stosuje się często dwa poziomy zbrojenia - dolne i górne.

Zbrojenie Kielichowe: Specyficzne Rozwiązanie

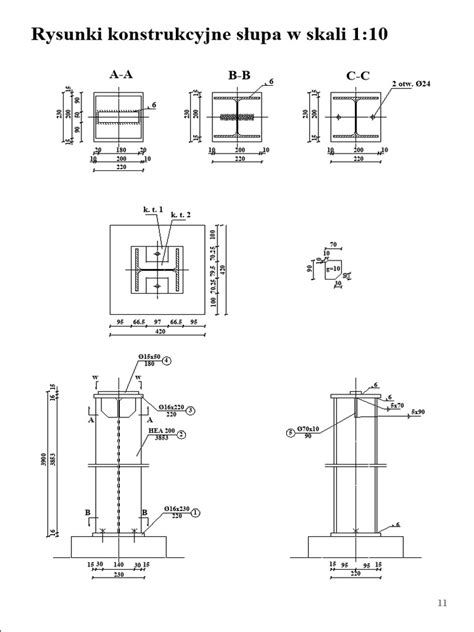

Zbrojenie kielichowe znajduje zastosowanie przede wszystkim w przypadku stosowania prefabrykowanych stóp fundamentowych lub podstaw słupów. Kielich to w tym przypadku rodzaj gniazda lub otworu w fundamencie, do którego wsuwany jest element prefabrykowany, np. podstawa słupa. Zbrojenie kielichowe polega na odpowiednim ukształtowaniu prętów stalowych wewnątrz tego gniazda, tak aby zapewnić stabilne i mocne połączenie między prefabrykatem a fundamentem monolitycznym.

W praktyce oznacza to konieczność starannego ułożenia prętów zbrojeniowych w miejscu tworzenia kielicha. Często projekt przewiduje wystawienie zbrojenia z fundamentu monolitycznego, które następnie będzie łączone z elementem prefabrykowanym. W przypadku stóp fundamentowych osadzanych w kielichach, kluczowe jest zapewnienie właściwego otulenia betonem i odpowiedniego zakotwienia prętów. Należy pamiętać, że zbrojenie nie może być brudne, skorodowane ani pokryte substancjami osłabiającymi przyczepność do betonu.

Projektowanie i Wykonanie Zbrojenia Fundamentów

Projektowanie zbrojenia fundamentów to złożony proces, wymagający uwzględnienia wielu czynników, takich jak rodzaj gruntu, poziom wód gruntowych, obciążenia od ścian nośnych oraz przewidywana liczba kondygnacji budynku. Projekt budowlany zawiera szczegółowe rysunki i adnotacje dotyczące sposobu układania zbrojenia.

Prace związane z przygotowaniem zbrojenia najczęściej odbywają się na zewnątrz wykopu, na tzw. ławach zbrojarskich. Polegają na powiązaniu ze sobą prętów zbrojenia konstrukcyjnego - podłużnego oraz montażowego - strzemion. Do budowy konstrukcji zbrojenia wykorzystuje się pręty stalowe żebrowane o określonej grubości, które zapewniają właściwe przenoszenie obciążeń. Główne zbrojenie tworzą pręty o średnicach od kilkunastu milimetrów, nawet do fi 25 mm. Za utrzymanie odpowiednich odległości między prętami odpowiadają cieńsze pręty, z których formuje się strzemiona, np. fi 10 mm.

Tak przygotowane "kosze" zbrojeniowe powinny być na tyle stabilne, aby ich przeniesienie do wykopu nie stanowiło problemu. Pręty stalowe zbrojeniowe nie mogą się rozsuwać ani zginać nawet po wejściu pracownika na konstrukcję. Tylko wówczas jest pewność, że przenoszą obciążenia wynikające z aplikacji masy betonowej. Kosze zbrojeniowe układa się na powierzchni gruntu, który może być utwardzony chudym betonem. Konstrukcję układa się na dystansach, które pozwalają na podniesienie zbrojenia o kilka centymetrów powyżej powierzchni gruntu. Zapewnia to prawidłowe oblanie całości masą betonową. Na tym etapie konieczne jest również zamontowanie uziomu.

Kluczowe Aspekty Prawidłowego Zbrojenia

• Dobór materiału: Należy korzystać z oferty sprawdzonych hurtowni stali, aby mieć gwarancję, że dostarczony materiał będzie pełnowartościowy i wykonany ze stopu o określonych właściwościach. Klasa stali musi być zgodna z danymi w projekcie.
• Połączenia prętów: Mocne połączenia prętów to podstawa. Najczęściej używa się półokrągłych zakładów - jeden pręt zachodzi na drugi na długości minimum 40 razy jego średnica. Kluczowe jest prawidłowe związanie prętów drutem wiązałkowym w punktach ich styku. Niewłaściwe połączenia to ryzyko przesunięć w trakcie betonowania lub braku ciągłości w strukturze zbrojenia.
• Otulina betonowa: Odstępy od krawędzi deskowania - minimalna otulina betonowa to zazwyczaj 5 cm. Otulina zabezpiecza stal przed korozją i jest kluczowa dla trwałości fundamentu, szczególnie w wilgotnym środowisku. Jej wielkość zależy od klasy ekspozycji.
• Dozbrojenie newralgicznych stref: Szczególną uwagę należy zwrócić na miejsca, gdzie łączą się ławy - narożniki budynku, miejsca wyprowadzania ścian kolankowych, a także pod przyszłymi ścianami wewnętrznymi nośnymi. W tych miejscach wykonuje się dozbrojenia i dba o sposób łączenia elementów.
• Długość zakładu i zakotwienia: Bardzo ważne są długości zakładów i zakotwienia prętów. Zbyt mała długość zakładu lub zakotwienia może prowadzić do osłabienia połączeń.
• Stabilność zbrojenia: Zbrojenie musi być stabilne i nie może się przemieszczać podczas betonowania. Użycie dystansów jest niezbędne do utrzymania właściwej pozycji prętów.

Częste Błędy przy Zbrojeniu Fundamentów

Lista najczęstszych błędów popełnianych przy zbrojeniu fundamentów jest długa, ale niektóre powtarzają się wyjątkowo często:

1. Samodzielne dobieranie średnic prętów "na oko": Zawsze należy kierować się projektem budowlanym.
2. Zbyt duże przerwy między prętami lub ich brak stabilizacji: Powoduje to osłabienie nośności.
3. Stosowanie prętów pokrytych rdzą: Rdza może osłabić wiązania z betonem.
4. Układanie zbrojenia bezpośrednio na gruncie: Brak podkładek dystansowych prowadzi do kontaktu z wilgocią i szybkiej korozji.
5. Niewłaściwa długość zakładu zbrojenia: Wynika często z ograniczeń transportowych i braku starannego wykonania połączeń.
6. Za mała długość zakotwienia zbrojenia: Osłabia połączenie prętów z betonem.
7. Zbyt duża ilość zbrojenia lub jego brak: Niewłaściwe zaprojektowanie lub wykonanie.

Poprawki zbrojenia po zalaniu betonem są bardzo trudne lub wręcz niemożliwe. Jeśli błąd został popełniony na etapie układania prętów, a beton już związany - nie ma prostego sposobu na jego usunięcie. Często oznacza to znaczny wzrost kosztów całej budowy. Dlatego tak istotne są odbiory techniczne prowadzone przez kierownika budowy, który powinien fizycznie kontrolować każde zbrojenie przed betonowaniem.

Podsumowanie

Zbrojenie fundamentów, w tym zbrojenie kielichowe, stanowi kluczowy element każdej konstrukcji budowlanej, determinujący trwałość i bezpieczeństwo całego obiektu. Prawidłowo wykonane zbrojenie gwarantuje odpowiednie przeniesienie obciążeń z konstrukcji nadziemnej na grunt, zapewniając stabilność budynku przez dziesięcilecia. Proces ten wymaga precyzyjnego planowania, doboru odpowiednich materiałów oraz znajomości podstawowych zasad mechaniki konstrukcji. Każdy błąd w zbrojeniu fundamentów może mieć poważne konsekwencje dla całego obiektu budowlanego. Inwestycja w wysokiej jakości stal zbrojeniową oraz profesjonalne wykonanie zwraca się wielokrotnie poprzez trwałość i bezpieczeństwo konstrukcji.
