Zbrojenie Fundamentów i Ścian Budowlanych: Klucz do Trwałości Konstrukcji

Solidne fundamenty i ściany to podstawa każdego trwałego budynku. Ich wytrzymałość i odporność na obciążenia oraz czynniki zewnętrzne w dużej mierze zależą od prawidłowo wykonanego zbrojenia. Jest to proces kluczowy, który zapewnia ciągłość konstrukcji, chroni przed pękaniem i znacząco wpływa na bezpieczeństwo użytkowania obiektu budowlanego przez lata. Zrozumienie zasad i znaczenia zbrojenia jest zatem istotne nie tylko dla profesjonalistów, ale również dla inwestorów pragnących świadomie nadzorować proces budowy.

Fundamenty: Serce Konstrukcji i Rola Zbrojenia

Fundamenty stanowią pierwszą i jedną z najważniejszych warstw każdej budowli. Ich podstawowym zadaniem jest równomierne i stabilne przekazywanie obciążeń przenoszonych z budynku na grunt. Aby fundamenty mogły skutecznie pełnić tę funkcję, muszą być odpowiednio wzmocnione. Zbrojenie fundamentów polega na wprowadzeniu stalowych prętów, często w formie siatek lub kratownic, do masy betonowej. Głównym celem tego zabiegu jest zwiększenie wytrzymałości betonu, zwłaszcza na rozciąganie i zginanie, na które jest on stosunkowo podatny.

Stosowanie zbrojenia w fundamentach ma kluczowe znaczenie dla zapobiegania powstawaniu pęknięć, które mogłyby negatywnie wpłynąć na rozkład obciążeń i w konsekwencji na stabilność całej konstrukcji. Błędy popełnione na etapie projektowania lub wykonania zbrojenia fundamentów mogą prowadzić do poważnych uszkodzeń, a w skrajnych przypadkach nawet do konieczności rozbiórki budynku.

Rodzaje Fundamentów a Rodzaje Zbrojenia

W zależności od typu fundamentu, jego przeznaczenia oraz warunków gruntowych, stosuje się różne rodzaje zbrojenia. Najczęściej wyróżnia się zbrojenie ław fundamentowych, płyt fundamentowych oraz stóp fundamentowych.

Zbrojenie Ławy Fundamentowej

Ławy fundamentowe są zazwyczaj stosowane pod ścianami nośnymi. Wykonuje się je z betonu zbrojonego stalowymi prętami, kierując się zasadami wykonywania elementów żelbetowych. Zanim przystąpimy do betonowania, konieczne jest przygotowanie i ułożenie zbrojenia w szalunkach. Klasa i właściwości stali, a także jej średnica, liczba prętów, rozstaw, długości zakładów i zakotwienia, a także grubość otuliny betonowej, muszą być zgodne z wytycznymi projektu budowlanego.

Przed przystąpieniem do betonowania, zbrojenie musi być starannie przygotowane. Stal nie może być skorodowana, tłusta ani zabrudzona innymi substancjami, które mogłyby osłabić jej przyczepność do betonu. Pręty zbrojeniowe układa się na ławach zbrojarskich, a następnie gotowe elementy umieszcza się w wykopach fundamentowych.

Kluczowym elementem jest zapewnienie odpowiedniej otuliny zbrojenia przez beton. Otulina betonowa, która nie powinna być mniejsza niż 50 mm, chroni stal przed korozją, co jest szczególnie ważne w przypadku fundamentów zagłębionych w gruncie, narażonych na działanie wilgoci. Zbyt duża otulina jest jednak niepożądana, ponieważ zbrojenie powinno znajdować się w strefie rozciągania elementu żelbetowego. Wielkość otuliny jest uzależniona od klasy ekspozycji, na jaką narażone są dane elementy.

Szczególną uwagę należy zwrócić na dozbrojenie miejsc newralgicznych, takich jak narożniki oraz miejsca połączeń ław pod ścianami zewnętrznymi i wewnętrznymi. Zapewnienie ciągłości zbrojenia w tych obszarach jest niezbędne dla zachowania integralności konstrukcji. W przypadku długich ław, składających się z kilku belek zbrojeniowych, pręty podłużne powinny na siebie zachodzić na długości minimum 70 cm (dla prętów o średnicy 12 mm), tworząc tzw. zakład. Pozwala to uzyskać efekt zespolenia, jakby element był wykonany z jednego, ciągłego pręta.

W sytuacjach, gdy jest to konieczne, ze zbrojenia fundamentów wyprowadza się tzw. startery, czyli pręty łączące zbrojenie elementów żelbetowych wyższych kondygnacji.

Warto pamiętać o dospawaniu do zbrojenia fundamentowego uziomu fundamentowego w postaci płaskownika-bednarki. Jest to element niezbędny do wykonania instalacji odgromowej, zapewniający bezpieczeństwo obiektu przed wyładowaniami atmosferycznymi.

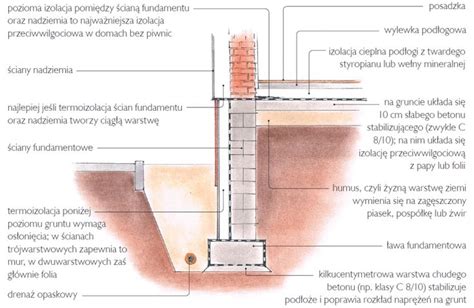

Tradycyjne fundamenty niepodpiwniczonych domów jednorodzinnych często składają się z ław fundamentowych oraz wykonanych na nich ścian fundamentowych. W Polsce popularne jest murowanie ścian fundamentowych z bloczków betonowych, jednak coraz częściej stosuje się monolityczne ściany fundamentowe wykonane z betonu układanego w deskowaniu. Monolityczne ściany fundamentowe, dzięki łączącemu je zbrojeniu konstrukcyjnemu z ławami, tworzą jednolity i znacznie sztywniejszy fundament. Zapewnia to większą gwarancję, że w przypadku nierównomiernego osiadania gruntu, ściany nośne domu nie będą ulegać rysowaniu czy pękaniu.

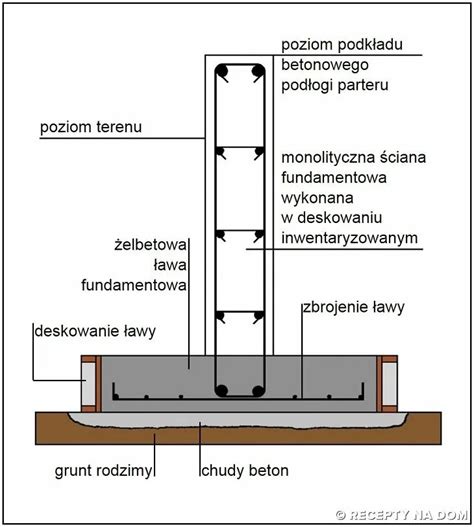

Wykonanie monolitycznych ścian fundamentowych jest najłatwiejsze na ławach wykonanych również w deskowaniu. Ułatwia to stabilizację prętów konstrukcyjnych, łączących ławę ze ścianą. Zapewnia również poziomość i równość górnej płaszczyzny ław, co jest istotne przy ustawianiu bocznych deskowań ścian. Deskowania te, ustawione w odległości równej grubości ściany, muszą być odpowiednio rozparte i połączone, aby nie uległy deformacji podczas betonowania. Do tego celu wykorzystuje się specjalne rozpory i kotwy. Na pręty zbrojenia ścian zaleca się nakładanie podkładek dystansowych, które zapewnią odpowiednią grubość otuliny betonowej, chroniącej stal przed korozją.

Choć monolityczne ściany fundamentowe mogą być nieco droższe od murowanych z bloczków, ich zastosowanie jest uzasadnione ze względu na lepszą ochronę domu przed nierównomiernymi odkształceniami gruntu.

Standardowe zbrojenie w ławach fundamentowych często składa się z czterech prętów żebrowanych o średnicy 12 lub 16 mm, połączonych strzemionami z prętów o średnicy 6 mm w rozstawie co około 30 cm, które nadają sztywność całej konstrukcji. Przy wykonywaniu zbrojenia, należy zwrócić szczególną uwagę na narożniki, sprawdzając odpowiednią długość zakładu zbrojenia zgodnie z projektem. Przed betonowaniem konieczne jest również sprawdzenie wszystkich wykonanych zbrojeń pionowych.

Zbrojenie Płyty Fundamentowej

Płyty fundamentowe są często stosowane jako rozwiązanie pod garaże, domki letniskowe, a także pod domy jednorodzinne, szczególnie w trudniejszych warunkach glebowych. W przypadku niewielkich obciążeń, płyta nie wymaga bardzo gęstego zbrojenia. Jako zbrojenie płyty fundamentowej stosuje się najczęściej siatki zbrojeniowe układane dwuwarstwowo (góra-dół) lub zbrojenie rozproszone, dodawane do mieszanki betonowej. Można również zastosować pręty żebrowane o średnicy 10 lub 12 mm. Rozstaw osiowy zbrojenia, zależny od przewidywanych obciążeń i parametrów podłoża, najczęściej wynosi od 10 do 20 cm.

Podobnie jak w przypadku ław fundamentowych, kluczowe jest zapewnienie odpowiedniego otulenia zbrojenia, chroniącego stal przed korozją. Dodatkowe wzmocnienia płyty wykonuje się w miejscach planowanego występowania ścian i kominów. Przy krawędziach konstrukcji stosuje się również pręty zbrojeniowe analogiczne do tych używanych w typowych ławach fundamentowych.

Zbrojenie Stopy Fundamentowej

Stopy fundamentowe służą do przenoszenia obciążeń osiowych i punktowych z elementów konstrukcyjnych takich jak słupy, kolumny czy filary na grunt nośny. Do zbrojenia stóp fundamentowych stosuje się siatki zbrojeniowe z prętów stalowych, układane zazwyczaj w dolnej części stopy. W przypadku większej powierzchni stopy, lepiej sprawdzają się pręty o większej średnicy. Rozstaw prętów jest ściśle określony przez konstruktora na podstawie szczegółowych obliczeń i uwzględniony w projekcie stopy.

Zbrojenie Ścian Budowlanych: Wzmocnienie dla Bezpieczeństwa

Zbrojenie ścian budowlanych, podobnie jak w przypadku fundamentów, odgrywa kluczową rolę w zapewnieniu trwałości i bezpieczeństwa konstrukcji. Beton, mimo swojej dużej wytrzymałości na ściskanie, jest materiałem kruchym i stosunkowo słabo radzi sobie z siłami rozciągającymi i zginającymi. Zastosowanie zbrojenia stalowego eliminuje tę słabość, czyniąc ściany bardziej odpornymi na pękanie, deformacje i uszkodzenia mechaniczne.

Zbrojenie ścian pełni kilka fundamentalnych funkcji:

• Odporność na rozciąganie: Stal przejmuje siły rozciągające, które mogłyby doprowadzić do pęknięcia betonu.
• Przeciwdziałanie rysom i pęknięciom: Zbrojenie minimalizuje powstawanie rys i pęknięć wynikających ze skurczu betonu podczas wiązania, zmian temperatury czy nierównomiernego osiadania gruntu.
• Stabilizacja: Wzmacnia ściany w miejscach szczególnie narażonych na przeciążenia, takich jak okolice otworów okiennych i drzwiowych, styki ścian oraz narożniki.
• Przedłużenie żywotności konstrukcji: Odpowiednio zaprojektowane i wykonane zbrojenie zapobiega degradacji materiałów i przedłuża żywotność całego budynku.

Ściany fundamentowe, będące najbardziej narażonymi na działanie wilgoci, mrozu i parcia bocznego gruntu, niemal zawsze wymagają zbrojenia. Dotyczy to również ścian konstrukcyjnych, które przenoszą obciążenia z dachu, stropów i wyższych kondygnacji.

Rodzaje i Wykonanie Zbrojenia Ścian

Rodzaj i układ zbrojenia ścian zależą od wielu czynników, w tym od rodzaju ściany (np. konstrukcyjna, działowa, fundamentowa), jej wysokości, długości, grubości oraz warunków gruntowych. Zbrojenie może przyjmować postać prętów stalowych układanych w siatki, kratownice, kosze lub być w postaci zbrojenia rozproszonego.

Przed przystąpieniem do zbrojenia ścian, podobnie jak w przypadku fundamentów, należy przygotować deskowanie, które stanowi formę dla wylewanego betonu. Do jego wykonania można wykorzystać deski lub płyty OSB. Podczas tworzenia formy należy uwzględnić późniejszą pielęgnację betonu, np. poprzez jego podlewanie.

Pręty zbrojeniowe muszą być czyste, wolne od rdzy, tłuszczu i innych zabrudzeń, które mogłyby osłabić ich przyczepność do betonu. Połączenia między prętami zapewniają spawy lub wiązania drutem wiązałkowym. W przypadku mniejszych inwestycji stosuje się ręczne wiązanie, natomiast przy większych konstrukcjach pomocna jest automatyczna wiązarka do zbrojeń.

W narożnikach ścian oraz w miejscach połączeń z innymi elementami konstrukcyjnymi, takich jak stropy czy fundamenty, stosuje się specjalne kształtki i zbrojenie uzupełniające, zapewniające ciągłość i odpowiednią wytrzymałość połączeń. Należy pamiętać o wyprowadzeniu prętów zbrojeniowych ze ścian fundamentowych, które będą stanowić połączenie ze zbrojeniem ścian nadziemnych.

Szczególną uwagę należy zwrócić na zbrojenie ścian w miejscach występowania otworów okiennych i drzwiowych. W tych rejonach stosuje się dodatkowe wzmocnienia, aby zapobiec koncentracji naprężeń i potencjalnym pęknięciom.

Błędy popełniane przy zbrojeniu

Podczas wykonywania zbrojenia fundamentów i ścian łatwo o popełnienie błędów, które mogą mieć znaczący wpływ na trwałość konstrukcji. Do najczęstszych należą:

• Zbyt mała długość zakładu lub zakotwienia prętów: Jest to kluczowe dla zapewnienia ciągłości zbrojenia i przenoszenia obciążeń.
• Niewłaściwa grubość otuliny betonowej: Zbyt mała otulina naraża stal na korozję, natomiast zbyt duża może osłabić jej efektywność w strefie rozciągania.
• Stosowanie brudnych lub skorodowanych prętów: Obniża to przyczepność stali do betonu i jej wytrzymałość.
• Niewystarczająca ilość zbrojenia lub jego brak: Prowadzi do osłabienia konstrukcji i ryzyka pęknięć.
• Brak uwzględnienia specjalnych stref obciążeniowych: Narożniki, miejsca połączeń, okolice otworów wymagają dodatkowego wzmocnienia.

Prawidłowe wykonanie zbrojenia wymaga precyzji, znajomości zasad technicznych i często doświadczenia. W przypadku wątpliwości lub skomplikowanych konstrukcji, warto skorzystać z pomocy specjalistów.

Parametry Zbrojenia

Parametry zbrojenia, takie jak klasa stali, jej średnica, liczba prętów, rozstaw, długość zakładów i zakotwienia, a także grubość otuliny, nie są przypadkowe. Wynikają one z analizy obciążeń przewidywanych dla danej konstrukcji oraz z warunków wodno-gruntowych, w jakich fundamenty są posadowione. Wszystkie te wartości są precyzyjnie określone w projekcie budowlanym i muszą być bezwzględnie przestrzegane podczas wykonania.

Oszczędzanie na ilości stali zbrojeniowej jest wysoce ryzykowne i niezalecane. Choć może przynieść chwilowe obniżenie kosztów początkowych, w dłuższej perspektywie prowadzi do awarii konstrukcyjnych i znacznie kosztowniejszych napraw. Właściwie zaprojektowane i wykonane zbrojenie jest inwestycją, która procentuje przez lata, zapewniając stabilność, bezpieczeństwo i trwałość budynku.
