Zbrojenie Belki Żelbetowej: Klucz do Trwałości i Bezpieczeństwa Konstrukcji

Zbrojenie belki żelbetowej to fundamentalny proces w budownictwie, polegający na wzmacnianiu betonu za pomocą prętów stalowych lub siatek. Dzięki temu belki żelbetowe zyskują na wytrzymałości, co jest niezwykle istotne w przypadku konstrukcji narażonych na duże obciążenia, takich jak mosty czy budynki mieszkalne. W artykule omówimy najważniejsze aspekty związane z projektowaniem i wykonaniem zbrojenia belki żelbetowej, w tym wybór odpowiednich materiałów, techniki zbrojenia oraz najczęstsze błędy, które mogą prowadzić do poważnych konsekwencji.

Beton i Stal: Klasyczny Kompozyt Budowlany

Żelbet, bez którego trudno sobie wyobrazić budowę domu w technologii murowanej, jest klasycznym kompozytem, czyli tworzywem powstałym z dwóch materiałów o różnych właściwościach. Beton w tym połączeniu nie tylko przenosi naprężenia ściskające, ale również umożliwia praktycznie dowolne kształtowanie elementów żelbetowych oraz zapewnia im odpowiednią sztywność. Beton ma małą wytrzymałość na rozciąganie - dla wyższych klas jest ona ponad dziesięć razy mniejsza niż na ściskanie. Dlatego pomysł, żeby te strefy elementów zginanych, w których występują naprężenia rozciągające, wzmocnić prętami stalowymi, zrewolucjonizował budownictwo. W zginanych elementach żelbetowych, takich jak belki i płyty, beton przenosi naprężenia ściskające, a stal - rozciągające.

Rola i Znaczenie Zbrojenia w Belkach Żelbetowych

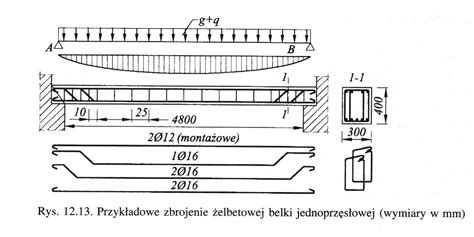

Dla nośności, wykonanych z betonu, belkowych elementów zginanych najważniejsze są oczywiście wymiary ich przekroju poprzecznego oraz liczba, średnica i rozmieszczenie podłużnych prętów zbrojeniowych, umieszczonych w ich dolnej strefie. Będą one jednak pełnić swoją rolę jedynie wtedy, gdy zostaną zabetonowane w deskowaniu w taki sposób, że znajdą się w przewidzianym w projekcie konstrukcyjnym miejscu elementu żelbetowego. Należy bowiem zdawać sobie sprawę z tego, że pręty zbrojeniowe nie mogą się stykać ani z jego zewnętrznymi powierzchniami, ani ze sobą nawzajem. Tylko wtedy bowiem wszystkie pręty nośne będą mocno i trwale połączone z betonem. Odpowiedniej grubości betonowa otulina chroni również pręty stalowe przed korozją, wytwarzając na ich powierzchni warstwę pasywną. Jak z tego widać, właściwe rozmieszczenie prętów zbrojeniowych ma dla konstrukcji żelbetowych bardzo duże znaczenie.

W belce żelbetowej to właśnie pręty zbrojeniowe, nawet gdy mają niewielką średnicę i jest ich mało, odpowiadają za jej nośność. Jednocześnie dzięki ich obecności, belka ta - w razie przeciążenia - ostrzeże o możliwości zniszczenia wyraźnymi i powiększającymi się powoli rysami, a gdy będzie silniej zbrojona - także znacznymi ugięciami. Warto przy tym wiedzieć, że w belce żelbetowej stal przejmuje naprężenia dopiero wtedy, gdy zarysuje się beton w strefie rozciąganej. Dlatego w belkach czy płytach żelbetowych obecność rys w ich strefie rozciąganej jest czymś naturalnym. W pewnym uproszczeniu można przyjąć, że w belce żelbetowej to od wielkości przekroju poprzecznego prętów zbrojeniowych zależy moment zginający, który może ona przenieść.

Rodzaje Zbrojenia: Główne i Pomocnicze

W kontekście zbrojenia belki żelbetowej kluczowe znaczenie ma zastosowanie zarówno zbrojenia głównego, jak i pomocniczego. Zbrojenie główne jest odpowiedzialne za przenoszenie sił rozciągających i ściskających, które działają na belkę, co czyni je niezbędnym elementem każdej konstrukcji. Z kolei zbrojenie pomocnicze, takie jak strzemiona, pełni funkcję stabilizującą, pomagając w utrzymaniu zbrojenia głównego w odpowiedniej pozycji oraz przenosząc siły poprzeczne, co jest szczególnie ważne w miejscach wsparcia.

Zbrojenie główne może być wykonane z prętów o różnych średnicach i klasach, co pozwala na dostosowanie go do specyficznych wymagań projektu. Z kolei zbrojenie pomocnicze jest zazwyczaj stosowane w formie strzemion, które są rozmieszczone wzdłuż belki, aby zapewnić dodatkową nośność i stabilność.

Strzemiona: Wielofunkcyjne Elementy Zbrojenia

Do tego właśnie celu służą strzemiona, czyli przeważnie prostokątne ramki, najczęściej wykonane z gładkich prętów średnicy 6 mm. To dzięki nim - z pomocą dodatkowych prętów konstrukcyjnych - możliwe jest powiązanie prętów zbrojeniowych w sztywne szkielety. Wykonanie strzemion nie jest skomplikowane nawet w warunkach małej budowy - cienkie pręty, nawet żebrowane, da się łatwo wygiąć w ramki za pomocą prostej giętarki. Nie jest także trudne przygotowanie z ich pomocą szkieletów zbrojeniowych.

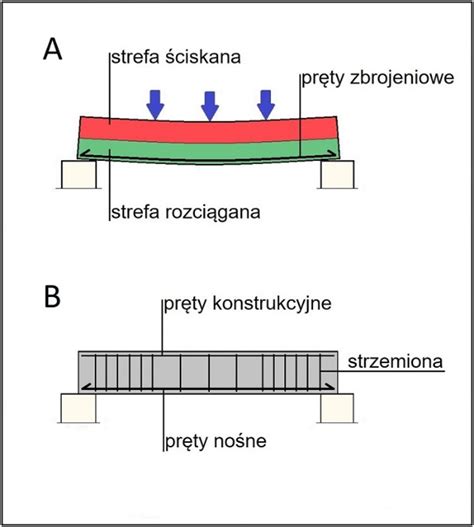

Rola montażowa strzemion jest oczywiście bardzo ważna. Niemniej są one potrzebne także ze względów wytrzymałościowych. Widać to wyraźnie na przykładzie swobodnie podpartej belki żelbetowej, w której pod obciążeniem górna strefa jest ściskana, a dolna, ze znajdującym się w niej zbrojeniem podłużnym - rozciągana. W takiej belce strzemiona, odpowiednio zagęszczone w strefach przypodporowych, w których naprężenia ścinające są większe niż w środku belki, „zszywają” ze sobą strefy ściskaną i rozciąganą.

Jednak przeciwdziałanie rozwarstwieniu belki to niejedyna wytrzymałościowa rola strzemion. Są one potrzebne także strefach przypodporowych belek, w których może dojść do utraty ich nośności, czyli mówiąc prościej - do ich zniszczenia. Swobodnie podparte belki żelbetowe mogą się bowiem nie tylko zarysować i zniszczyć w środkowej części, która jest najbardziej zginana, ale także w przekrojach ukośnych, na skutek ścinania.

Obliczenia Zbrojenia: Normy i Metody

Obliczenia związane z zbrojeniem belki żelbetowej są kluczowym elementem w projektowaniu konstrukcji. Właściwe określenie wymagań dotyczących zbrojenia jest niezbędne dla zapewnienia bezpieczeństwa i stabilności budowli. Istnieją różne normy, które regulują sposób przeprowadzania tych obliczeń, takie jak Eurokod 2 oraz polskie normy PN-EN. W kontekście obliczeń zbrojenia, istotne jest również korzystanie z odpowiednich metod, które mogą obejmować metody analityczne, nomogramy czy specjalistyczne oprogramowanie. Dzięki tym narzędziom inżynierowie mogą dokładnie określić, jakie zbrojenie jest wymagane w danym przekroju belki, co pozwala na optymalizację kosztów i zwiększenie efektywności projektu.

Normy i przepisy odgrywają kluczową rolę w obliczeniach zbrojenia belki żelbetowej. Eurokod 2, który jest standardem europejskim, dostarcza szczegółowych wytycznych dotyczących projektowania konstrukcji betonowych. Obejmuje on m.in. zasady dotyczące obliczeń wytrzymałościowych, które uwzględniają różne rodzaje obciążeń, takie jak obciążenia stałe, zmienne oraz dynamiczne. W Polsce, normy PN-EN są również stosowane do określenia minimalnych wymagań dla zbrojenia, co zapewnia zgodność z przepisami budowlanymi i bezpieczeństwo konstrukcji.

Obliczenia dla różnych przekrojów belki żelbetowej różnią się w zależności od zastosowanych norm i specyfiki projektu. Na przykład, dla prostokątnego przekroju belki o wymiarach 30 cm x 50 cm, można obliczyć wymaganą ilość zbrojenia głównego na podstawie momentu zginającego, który działa na belkę. Przy założeniu, że moment zginający wynosi 12 kNm, a zastosowana klasa stali to B500SP, inżynier może określić, że potrzebne będą pręty o średnicy 16 mm w ilości 4 sztuk. W przypadku belki o szerokości 25 cm i wysokości 40 cm, obliczenia mogą wykazać, że wystarczające będzie zbrojenie w postaci 3 prętów o średnicy 12 mm.

Najczęstsze Błędy w Projektowaniu i Wykonaniu Zbrojenia

W procesie zbrojenia belki żelbetowej występuje wiele błędów, które mogą prowadzić do poważnych konsekwencji. Jednym z najczęstszych błędów jest niewłaściwy dobór średnicy prętów zbrojeniowych. Zbyt mała średnica może nie zapewnić odpowiedniej nośności, co prowadzi do pęknięć i osłabienia konstrukcji. Kolejnym błędem jest niewłaściwe rozmieszczenie strzemion, które powinny być umieszczane w odpowiednich odstępach, aby skutecznie przenosić siły poprzeczne. Innym istotnym błędem jest brak odpowiednich przekładek dystansowych, które pomagają utrzymać zbrojenie w właściwej pozycji podczas betonowania. Niewłaściwe umiejscowienie zbrojenia może prowadzić do jego wystawienia na niekorzystne warunki, co z kolei wpływa na trwałość całej konstrukcji. Ponadto, brak przestrzegania norm i przepisów dotyczących zbrojenia może skutkować problemami prawnymi oraz koniecznością przeprowadzenia kosztownych napraw.

Aby uniknąć typowych błędów przy doborze zbrojenia, warto stosować kilka kluczowych strategii. Po pierwsze, zawsze należy dokładnie analizować obciążenia, które będą działać na belkę, aby dobrać odpowiednie średnice i ilości prętów. Po drugie, istotne jest, aby korzystać z aktualnych norm i przepisów, co zapewnia zgodność z wymaganiami budowlanymi. Dodatkowo, przed rozpoczęciem montażu, warto przeprowadzić dokładny przegląd projektu, aby upewnić się, że wszystkie elementy zbrojenia są odpowiednio zaplanowane.

Wpływ Montażu na Wytrzymałość Konstrukcji

Niewłaściwy montaż zbrojenia belki żelbetowej może prowadzić do poważnych konsekwencji, które wpływają na całą konstrukcję. Po pierwsze, jeśli zbrojenie nie jest odpowiednio umiejscowione, może to skutkować deformacjami belki, co z kolei może prowadzić do pęknięć i osłabienia struktury. Zbyt bliskie lub zbyt dalekie rozmieszczenie prętów zbrojeniowych może prowadzić do nierównomiernego rozkładu sił, co zwiększa ryzyko awarii. Dodatkowo, niewłaściwy montaż może prowadzić do problemów z nośnością belki, co jest szczególnie niebezpieczne w konstrukcjach narażonych na duże obciążenia, takich jak mosty czy budynki wielokondygnacyjne. W skrajnych przypadkach, błędy te mogą prowadzić do katastrofy budowlanej, co wiąże się nie tylko z kosztami naprawy, ale także z zagrożeniem dla życia ludzi.

Aby zapewnić skuteczne zbrojenie belki żelbetowej, kluczowe jest przestrzeganie kilku praktycznych wskazówek podczas procesu przygotowania i betonowania. Przede wszystkim, przed przystąpieniem do montażu zbrojenia, należy dokładnie sprawdzić projekt oraz upewnić się, że wszystkie elementy są zgodne z wymaganiami. Ważne jest również, aby zbrojenie było odpowiednio przygotowane w zbrojarni, gdzie można zadbać o precyzyjne cięcie i gięcie prętów, co ułatwia późniejszy montaż. Kiedy przychodzi czas na betonowanie, kluczowe jest, aby proces ten przebiegał w sposób kontrolowany. Wylewanie betonu powinno odbywać się równomiernie, aby uniknąć powstawania pustek i zapewnić odpowiednie otulenie zbrojenia. Warto również monitorować temperaturę betonu, aby upewnić się, że nie zachodzą niepożądane reakcje chemiczne.

Nowoczesne Technologie w Zbrojeniu i Perspektywy Rozwoju

W miarę jak technologia budowlana się rozwija, pojawiają się nowe metody, które mogą znacznie poprawić efektywność i jakość zbrojenia belki żelbetowej. Jednym z najbardziej obiecujących trendów są kompozyty włókniste, które oferują alternatywę dla tradycyjnych prętów stalowych. Dzięki swojej lekkości i wysokiej wytrzymałości, materiały te mogą być stosowane w miejscach, gdzie tradycyjne zbrojenie mogłoby być zbyt ciężkie lub niepraktyczne. Kolejnym innowacyjnym rozwiązaniem są inteligentne systemy monitorowania, które pozwalają na bieżąco obserwować stan zbrojenia w czasie rzeczywistym. Dzięki zastosowaniu czujników umieszczonych w betonie, inżynierowie mogą śledzić zmiany w naprężeniach i deformacjach, co umożliwia wczesne wykrywanie potencjalnych problemów.

Współczesne rozwiązania konstrukcyjne belek, szczególnie leżących na nich płyt stropowych, zmierzają współcześnie w kierunku stosowania konstrukcji zespolonych zamiast czystych rozwiązań żelbetowych, zarówno w warunkach dużego zginania, jak i ścinania. Rozwiązania zespolone są o ok 20 do 40% bardziej optymalne.

Minimalne Zbrojenie: Zapobieganie Kruchemu Zniszczeniu

Minimalne zbrojenie rozciąganego $\rho{min,b}$ dla betonów zbrojonych stalą B500 podano w odpowiednich tablicach. Minimalne zbrojenie $A{s,min,britle}$ ma zapewnić, że nie nastąpi kruche zniszczenie betonu, to znaczy nagłe zniszczenie betonu, nie poprzedzone wyraźnie rosnącymi ugięciami. W elementach drugorzędnych, jeśli można zaakceptować pewne ryzyko kruchego zniszczenia, zbrojenie minimalne $A_{s,min}$ można przyjąć jako 120% zbrojenia wymaganego ze względu na stan graniczny ULS (nośności), to znaczy element zbroimy na 120% zbrojenia obliczeniowego. Zdaniem autora dotyczy to w szczególności płyt fundamentowych, spoczywających na podłożu gruntowym, w miejscach, gdzie przekroje rozciągane są skrępowane odporem i tarciem gruntu, czyli przekrojów przęsłowych płyt i ław fundamentowych.

Interpretacja wymogu minimalnego zbrojenia elementu żelbetowego nastręcza trudności, ponieważ w literaturze przedmiotu nie powszechnie nie zajmuje się problemem. Dopiero Johansson (2012) w prezentacji podjął próbę wyjaśnienia podstaw wymogu normowego. Warunek normowy na minimalne zbrojenie belki lub płyty wyprowadzono dla przekroju prostokątnego o szerokości $b$ i przy upraszczających założeniach odnośnie wysokości efektywnej przekroju oraz ramienia sił. W celu dokładniejszego oszacowania minimalnego zbrojenia należy stosować formułę wynikającą z ogólnego i dokładnego warunku kruchego zniszczenia betonu. Należy przy tym wskazać, że ramię sił (wewnętrzne ramię dźwigni) zależy od obciążenia przekroju i stanowi element rozwiązania zadania zbrojenia przekroju.

Zbrojenie na Ścinanie i Skręcanie

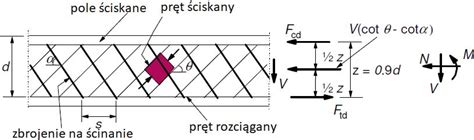

Belki żelbetowe. Przekroje betonowe w odróżnieniu od stalowych są bardzo wrażliwe na ścinanie, które jest nieodłącznie związane ze zginaniem. Zbrojenie na ścinanie wykonuje się w formie zamkniętych strzemion, najczęściej pionowych. Rzadziej od strzemion pionowych stosuje się odgięte pręty zbrojenia podłużnego, przy czym nośność samych strzemion musi zapewnić przynajmniej 50% nośności całego zbrojenia.

Naprężenia poprzeczne (styczne) wywołane są także skręcaniem przekroju momentem skręcania $T$ (od słowa Torsion), a w oznaczeniach mechaniki $M_x$, tzn. momentem sił działającym wokół osi pręta x. Naprężenia od skręcania są rozłożone w przekroju zgodnie teorią prętów cienkościennych.

Ścinanie podłużne występuje na skutek działania sił rozwarstwiających płytę od żebra. Na rysunku przedstawiono wycinek $\Delta x$ płyty z żebrem. Na końcu A-A siły ściskające płytę (od zginania) wynoszą $Fd$, a na końcu przeciwnym $Fd + \Delta Fd$. Różnica tych sił wywołuje siły rozwarstwiające, które ścinają przekrój podłużny płyty i zbrojenie $A{sf}$.

Skręcanie pręta żelbetowego jest rozpatrywane w analogii do skręcania prętów cienkościennych. Skręcanie w konstrukcjach żelbetowych występuje w przypadku pionowego obciążenia mimośrodowego pręta (belki) lub podłączenia do żebra płyty tylko z jednej strony (np. w belkach - żebrach skrajnych przęseł) i w każdym innym przypadku, gdy z rozwiązań układu statycznego w pręcie powstaje moment skręcający $M_x$ wokół osi pręta x.

Nośność ścinanego i skręcanego elementu żelbetowego jest limitowana nośnością krzyżulców betonowych. Zbrojenie minimalne belek skręcanych odpowiada zbrojeniu minimalnemu belek zginanych, określonemu w rozdziale Belki. W pasach ściskanych zbrojenie podłużne można zmniejszyć w proporcji do występujących sił ściskających. Zbrojenie poprzeczne na skręcanie wyznacza się z ogólnej formuły po podstawieniu naprężeń z wyrażenia i uwzględnieniu, że $bw=t{ef}$.

Projektowanie Geometrii i Otulenie Zbrojenia

Projektowanie geometrii belek żelbetowych wynika z warunków funkcjonalno-architektonicznych oraz prostych zasad optymalnego doboru wymiarów szalunkowych i jest praktycznie niezależne od zbrojenia belek. Na etapie doboru zbrojenia, w szczególnych przypadkach konieczna jest korekta szalunków.

Otulenie pręta $c{nom}$ powinno zapewniać przyczepność i dobre zagęszczenie betonu, ochronę przed korozją zbrojenia oraz temperaturą w warunkach pożarowych. Wymagane otulenie zbrojenia belek podlega ogólnym wymogom dla elementów żelbetowych. Dodatek „+ 10 mm” jest dodatkiem na odchyłki w obliczeniach $\Delta c{dev}$.

Odstępy między prętami w warstwie $ah$ oraz odstępy między warstwami $av$ są kluczowe dla prawidłowego zagęszczenia betonu i zapewnienia jego przyczepności do zbrojenia.

Odporność Ogniowa i Kontrola Pęknięć

Już na wstępie projektowania belki należy uwzględnić wymogi pożarowe. Norma określa minimalne szerokości belek i otulenia zbrojenia ze względu na wymaganą odporność ogniową elementu. Minimalne szerokości belek swobodnie podpartych lub ciągłych w zależności od wymaganej klasy odporności ogniowej belki są podane w odpowiednich tablicach. Szerokość belki jest skorelowana z otuleniem zbrojenia $a$, liczonym jako odległość osi zbrojenia od krawędzi belki. Ze względów pożarowych - przy większym otuleniu można stosować mniejsze belki, a belki ciągłe są bardziej korzystne od swobodnie podpartych.

Pole przekroju podłużnego zbrojenia rozciąganego w przekroju belki lub płyty żelbetowej nie powinno być mniejsze niż $A_{s,min,britle}$, a jeśli jest mniejsze, to taki przekrój należy rozpatrywać jako niezbrojony. Kontrolę pęknięć jest sensowna jedynie w grubych elementach. Należy podkreślić, że w regionach, które są pozostawione bez zbrojenia istnieje ryzyko powstania pojedynczych szerokich pęknięć. Dlatego zmniejszenie strefy rozciąganej zalecanej przez EC2 należy stosować ostrożnie i każdorazowo poprzedzić indywidualną analizą i uzasadnić.

Optymalizacja Zbrojenia i Przedmiar Robót

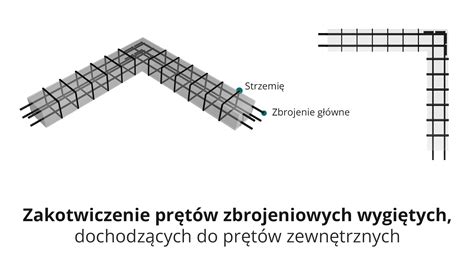

Siły przekrojowe w prętach, w tym w belkach, zmieniają się po długości, więc istotną rolę odgrywa optymalne dostosowanie układu zbrojenia do obwiedni momentów zginających M, sił osiowych N oraz sił poprzecznych. Na rysunku przedstawiono zasadę układania prętów zbrojeniowych przez dostrojenie do obwiedni sił przekrojowych.

Przedmiar robót zbrojarskich wykonywany jest metodą szacunkową z jawnym wykazaniem dodatków na: zakłady, kotwienia, ewentualne zróżnicowanie zbrojenia przez Wykonawcę oraz inne sytuacje zależne od specyficznego sposobu wykonywania prefabrykatów. Specyfikacja techniczna wykonania i odbioru konstrukcji żelbetowych, przedmiary robót betonowych i zbrojarskich oraz wymagania specyfikacji powinny łącznie umożliwić przedstawienie przez oferentów ceny za wykonanie robót.

W projekcie zakłada się bowiem, że roboty budowlane wykona profesjonalny wykonawca, wobec którego można stosować podwyższony miernik należytej staranności wynikający z art. 355 § 2 kc. Z zawodowego charakteru działalności wykonawcy (który powinien legitymować się certyfikatem jakości), pracującego pod nadzorem Kierownika budowy (legitymującego się uprawnieniami budowlanymi), wynika wprost, że wykonawca spełni wszystkie wymogi projektu oraz normy PN-EN 13670 oraz wymagania norm związanych, a także zasady sztuki budowlanej w swoim fachu. Zakłada się również, że wykonawca dysponuje profesjonalnym biurem przygotowania produkcji, które opracuje rysunki warsztatowe elementów żelbetowych.

W Polsce nadal jednak, niezmiennie od lat sześćdziesiątych XX wieku, w których zarówno Inwestor jak i Wykonawca oraz Projektant byli podmiotami państwowymi, a projektant oprócz właściwych prac projektowych wykonywał rysunki robocze, bo był traktowany jako służebny wobec Wykonawcy. Obecny, europejski ustrój budowlany wprowadził podział ról, kompetencji oraz prac. Profesjonalny Wykonawca powinien dysponować swoim biurem technologicznym, które w miarę potrzeb opracuje rysunki robocze, dostosowane do technologii stosowanej przez Wykonawcę. Tak opracowane rysunki warsztatowe bezwzględnie należy wykonać zgodnie z projektem budowlanym i wykonawczym, a projekt właściwy nie powinien zawierać zbyt wielu detali (przede wszystkim typowych), tak by nie ograniczać Wykonawcy do określonej technologii. Krzywizna zagięć prętów nie może być zbyt mała. Normuje się wewnętrzną średnicę zagięcia, czyli średnicę trzpienia $\Phi_m$ na który jest nawijany pręt.
