Klucz do Komfortu Cieplnego i Efektywności Energetycznej: Zasada Działania Zaworu Trójdrożnego

Zawór trójdrożny, często nazywany również zaworem trójdrogowym, to niepozorny, lecz niezwykle istotny element współczesnych instalacji grzewczych, chłodniczych oraz systemów ciepłej wody użytkowej. Jego podstawowa funkcja polega na inteligentnym zarządzaniu przepływem czynnika roboczego, co przekłada się na precyzyjną kontrolę temperatury, optymalizację zużycia energii oraz ochronę kluczowych komponentów systemu. Zrozumienie jego zasady działania jest kluczem do zapewnienia komfortu cieplnego w domu i efektywności energetycznej całego budynku.

Czym Jest Zawór Trójdrożny i Jakie Pełni Funkcje?

Zawór trójdrożny to urządzenie hydrauliczne, które możemy spotkać w kotłowni, sercu systemu grzewczego. Jego głównym zadaniem jest regulacja kierunku przepływu medium, takiego jak woda czy olej, pomiędzy trzema różnymi portami. W zależności od typu i przeznaczenia, zawór ten może łączyć dwa strumienie medium w jeden (tzw. zawór mieszający) lub rozdzielać jeden strumień na dwa (tzw. zawór przełączający). W praktyce oznacza to, że zawór trójdrożny może służyć do mieszania gorącej wody dostarczanej z kotła z zimną wodą z powrotu instalacji, co pozwala na obniżenie temperatury czynnika grzewczego do poziomu wymaganego przez poszczególne obiegów grzewcze.

Kluczowe funkcje zaworu trójdrożnego obejmują:

• Regulacja temperatury: Jest to jego podstawowe zadanie. Poprzez odpowiednie mieszanie strumieni ciepłej i zimnej wody, zawór pozwala na precyzyjne ustawienie temperatury zasilania dostosowanej do potrzeb odbiorników ciepła.
• Zmiana kierunku przepływu: W wariantach przełączających, zawór może kierować czynnik roboczy do różnych obiegów lub urządzeń, co jest przydatne w systemach z wieloma odbiornikami ciepła lub źródłami energii.
• Ochrona kotła przed korozją niskotemperaturową: Uniemożliwia powrót zbyt zimnej wody do kotła, co zapobiega kondensacji pary wodnej na jego ściankach i tym samym chroni go przed korozją. Minimalna temperatura powrotu, szczególnie w piecach na paliwa stałe, powinna wynosić około 55°C.
• Ochrona użytkowników przed poparzeniem: Dzięki możliwości precyzyjnej regulacji temperatury wody, zawór zapewnia bezpieczeństwo, zapobiegając dostarczaniu do instalacji zbyt gorącej cieczy.
• Oszczędność energii: Poprzez optymalizację temperatury i przepływu, zawór przyczynia się do zmniejszenia zużycia paliwa, co bezpośrednio przekłada się na niższe rachunki za ogrzewanie.
• Możliwość współpracy z różnymi źródłami ciepła: Zawory trójdrożne są często stosowane w instalacjach, które mają dwa lub więcej źródeł ciepła, na przykład kocioł gazowy i kocioł na pellet, umożliwiając ich naprzemienne lub wspólne działanie.

Budowa i Materiały Konstrukcyjne

Zawór trójdrożny, mimo swojej złożonej funkcjonalności, charakteryzuje się prostą budową, często przypominającą kształtem literę "T", stąd też bywa nazywany trójnikiem. Składa się on z kilku kluczowych elementów:

• Korpus zaworu: Jest to zewnętrzna obudowa, która musi wytrzymywać wysokie ciśnienia i temperatury panujące w instalacji. Korpusy wykonywane są z trwałych materiałów, takich jak mosiądz, stal nierdzewna lub żeliwo, co zapewnia długotrwałą pracę i odporność na korozję.
• Wkładka sterująca: Jest to ruchoma część wewnętrzna zaworu, która odpowiada za kontrolowanie przepływu. Najczęściej przybiera postać kuli z otworem, tarczy z wycięciem lub stożka. Położenie tej wkładki decyduje o tym, jak medium jest mieszane lub rozdzielane.
• Napęd (Siłownik): Element ten steruje ruchem wkładki sterującej. Może być sterowany ręcznie (za pomocą pokrętła lub dźwigni) lub automatycznie, za pomocą siłownika elektrycznego, pneumatycznego, hydraulicznego lub termostatycznego.

Wybór materiału, z którego wykonany jest zawór trójdrożny, powinien być dostosowany do rodzaju instalacji. W układach otwartych najlepiej sprawdzają się zawory mosiężne, odporne na korozję i kamień kotłowy. W instalacjach zamkniętych można stosować zawory żeliwne, choć ich żywotność jest nieco krótsza. Stal nierdzewna jest materiałem uniwersalnym, zapewniającym wysoką odporność na korozję i długą żywotność.

Typy Zaworów Trójdrożnych - Klasyfikacja i Charakterystyka

Zawory trójdrożne można klasyfikować według kilku kryteriów, co pozwala na dopasowanie ich do specyficznych potrzeb instalacji.

Klasyfikacja według charakterystyki przepływu

Charakterystyka przepływu określa, jak zmiana położenia elementu sterującego wpływa na wielkość przepływu czynnika roboczego.

• Zawór trójdrożny z przepływem liniowym: Charakteryzuje się tym, że każda zmiana położenia elementu sterującego powoduje proporcjonalną zmianę przepływu. Ten typ zaworu zapewnia prostą i łatwą regulację, a także dobrą kontrolę nad przepływem.
• Zawór trójdrożny z przepływem równomiernym (liniowo-równomiernym): Wykazuje większą zmianę przepływu przy małych zmianach położenia i mniejszą przy dużych. Ten typ zaworu zapewnia dokładniejszą i bardziej stabilną regulację, zwłaszcza w zakresie mniejszych otwarć.
• Zawór trójdrożny z przepływem kwadratowym: Charakteryzuje się największą zmianą przepływu przy małych zmianach położenia i najmniejszą przy dużych otwarciach. Jest to rozwiązanie zapewniające bardzo precyzyjną kontrolę, często stosowane w aplikacjach wymagających dokładnego dozowania medium.

Klasyfikacja według elementu wewnętrznego

Kształt i konstrukcja ruchomej części zaworu wpływa na jego parametry pracy i zastosowanie.

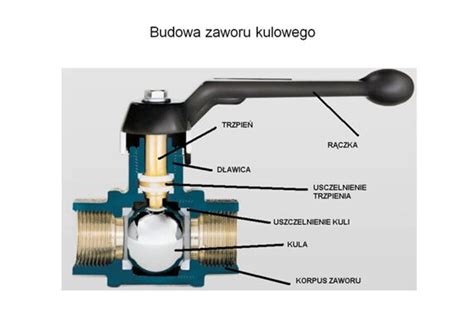

• Zawór trójdrożny kulowy: Posiada element wewnętrzny w kształcie kuli z otworem. Jest to jeden z najpopularniejszych typów ze względu na prostą konstrukcję, łatwość obsługi, niezawodność działania, niski spadek ciśnienia i wysoką wartość Kvs (maksymalny przepływ wody przy spadku ciśnienia 1 bar).
• Zawór trójdrożny tarczowy: Wykorzystuje element wewnętrzny w kształcie tarczy z otworem. Jest podobny do zaworu kulowego, ale zazwyczaj ma mniejszą wartość przepływu przy 100% skoku nominalnym (Kvs) i większy spadek ciśnienia.
• Zawór trójdrożny stożkowy: Posiada element wewnętrzny w kształcie stożka z otworem. Wykazuje zazwyczaj niską wartość Kvs i wysoki spadek ciśnienia. Konstrukcyjnie jest bardziej skomplikowany, trudniejszy w obsłudze i bardziej podatny na zanieczyszczenia, dlatego bywa rzadziej stosowany.

Klasyfikacja według sposobu sterowania (napędu)

Sposób sterowania pracą zaworu decyduje o jego automatyzacji i precyzji regulacji.

• Zawór trójdrożny ręczny: Sterowany jest za pomocą pokrętła lub dźwigni. Jest to rozwiązanie proste, tanie i łatwe w montażu, jednak wymaga manualnej regulacji i ciągłej kontroli ze strony użytkownika. Ustawienie temperatury czy kierunku przepływu odbywa się ręcznie.
• Zawór trójdrożny elektryczny: Wyposażony jest w siłownik elektryczny zasilany napięciem stałym lub zmiennym. Siłownik jest sterowany przez regulator, który bierze pod uwagę różne parametry, takie jak temperatura zewnętrzna, wewnętrzna lub czynnika roboczego. Zawory elektryczne zapewniają dokładną i stabilną regulację, ale są droższe i nieco bardziej skomplikowane w montażu.
• Zawór trójdrożny pneumatyczny: Posiada siłownik pneumatyczny sterowany przez regulator i zasilany sprężonym powietrzem. Jest tani i prosty w montażu, ale wymaga dostępu do sprężonego powietrza i bywa podatny na zakłócenia.
• Zawór trójdrożny hydrauliczny: Wykorzystuje siłownik hydrauliczny zasilany olejem hydraulicznym, sterowany przez regulator. Jest droższy i bardziej skomplikowany w montażu, ale zapewnia dużą siłę i szybkość regulacji.
• Zawór trójdrożny termostatyczny: Posiada głowicę termiczną, która reaguje na zmianę temperatury czynnika roboczego. Głowica ta, wykonana z materiału zmieniającego objętość w zależności od temperatury, steruje położeniem zaworu za pomocą siły termicznej. Nie wymaga zewnętrznego zasilania ani sterowania, ale ma ograniczony zakres regulacji i jest mniej dokładny niż inne rodzaje zaworów. Jest to rozwiązanie funkcjonujące samoczynnie.

Zasada Działania w Praktyce: Mieszanie i Przełączanie

Podstawowa zasada działania zaworu trójdrożnego opiera się na kontroli przepływu medium między trzema portami. Wewnątrz zaworu znajduje się ruchomy element (kula, tarcza, stożek), który pod wpływem sterowania zmienia swoją pozycję, modyfikując ścieżkę przepływu.

W funkcji mieszania: Dwa strumienie medium o różnych parametrach (np. gorąca woda z kotła i zimna woda powrotna) wpływają do zaworu przez dwa króćce wejściowe. Wkładka sterująca, obracając się lub przesuwając, reguluje proporcje, w jakich te strumienie są łączone, tworząc na wyjściu jeden strumień o pożądanej temperaturze. Na przykład, w instalacji z ogrzewaniem podłogowym, gdzie potrzebna jest temperatura rzędu 30-45°C, a kocioł pracuje na wyższych parametrach (np. 70°C), zawór trójdrożny miesza gorącą wodę z kotła z chłodniejszą wodą powracającą z obiegu podłogowego, aby uzyskać docelową, niższą temperaturę. Podobnie, w instalacji grzejnikowej, można ustawić temperaturę zasilania w zakresie 50-70°C, w zależności od zapotrzebowania i rodzaju grzejników.

W funkcji przełączania: Zawór kieruje jeden strumień przychodzący do jednego z dwóch króćców wyjściowych. Jest to wykorzystywane na przykład w systemach pomp ciepła, gdzie zawór przełącza obieg czynnika roboczego między trybem ogrzewania a chłodzenia. W instalacjach z kolektorami słonecznymi może kierować czynnik roboczy do zasobnika ciepłej wody użytkowej lub do systemu grzewczego.

Zastosowania Zaworów Trójdrożnych w Różnych Instalacjach

Wszechstronność zaworów trójdrożnych sprawia, że znajdują one zastosowanie w szerokim spektrum instalacji budynków mieszkalnych i przemysłowych.

• Ogrzewanie podłogowe: Jest to jedno z najczęstszych zastosowań. Ogrzewanie podłogowe wymaga niższej temperatury zasilania niż tradycyjne ogrzewanie grzejnikowe. Zawór trójdrożny mieszający obniża temperaturę wody z kotła, mieszając ją z chłodniejszą wodą powrotną, aby dostarczyć optymalne ciepło do pętli podłogowych (zazwyczaj 20-35°C).
• Instalacje grzejnikowe: Zawory trójdrożne mogą być stosowane do precyzyjnego sterowania temperaturą w poszczególnych strefach grzewczych lub do regulacji temperatury zasilania w przypadku, gdy kocioł musi pracować w wyższej temperaturze (np. kotły na paliwa stałe) niż jest to optymalne dla grzejników.

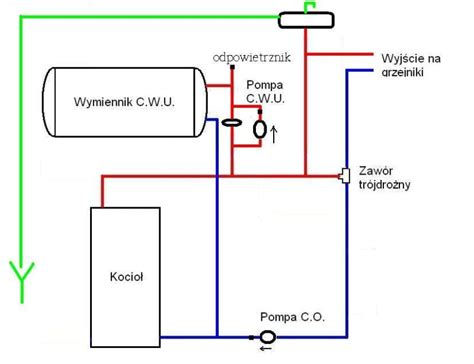

• Kotły na paliwa stałe (np. ekogroszek, pellet, zasypowe): W kotłach tych zawór trójdrożny mieszający montowany jest zazwyczaj na powrocie, aby podnieść temperaturę wody powracającej do kotła powyżej 55°C, chroniąc go przed korozją niskotemperaturową i zapewniając jego dłuższą żywotność.
• Pompy ciepła: Zawór trójdrożny służy do przełączania trybu pracy pompy - z ogrzewania na chłodzenie i odwrotnie. Kieruje on czynnik roboczy do odpowiedniego zaworu rozprężającego, w zależności od wybranego trybu.
• Kolektory słoneczne: W systemach wykorzystujących energię słoneczną, zawór trójdrożny przełączający może kierować czynnik roboczy odbierający ciepło z kolektorów do wymiennika ciepła zasobnika ciepłej wody użytkowej lub do systemu ogrzewania wspomagającego.
• Systemy z dwoma źródłami ciepła: Gdy w budynku zastosowano np. kocioł gazowy i kocioł na pellet, zawór trójdrożny może zarządzać przepływem ciepła z jednego lub drugiego źródła, w zależności od priorytetów lub dostępności energii.
• Instalacje klimatyzacyjne: Podobnie jak w ogrzewaniu, zawory trójdrożne mogą być wykorzystywane do regulacji przepływu czynnika chłodzącego i utrzymania pożądanej temperatury w poszczególnych strefach.
• Kotły dwufunkcyjne: Często stosowane w miejscach, gdzie chcemy podłączyć zarówno centralne ogrzewanie, jak i ciepłą wodę użytkową.

Montaż i Prawidłowe Ustawienie

Montaż zaworu trójdrożnego nie jest skomplikowany, ale wymaga przestrzegania kilku zasad. Przede wszystkim należy zwrócić uwagę na kierunek przepływu czynnika roboczego, który jest zazwyczaj oznaczony na obudowie zaworu strzałką. Zawór można montować w pozycji pionowej lub poziomej, w zależności od układu instalacji. Ważne jest, aby zapewnić łatwy dostęp do zaworu w celu jego regulacji, konserwacji lub naprawy.

Ustawienie zaworu trójdrożnego zależy od jego rodzaju i systemu sterowania. Zawory ręczne reguluje się za pomocą pokrętła lub dźwigni. W przypadku zaworów automatycznych, ustawienie jest zazwyczaj realizowane przez regulator, który uwzględnia aktualne warunki temperaturowe.

Dla prawidłowego działania systemu, kluczowe jest dobranie odpowiedniej temperatury mieszania:

• Ogrzewanie podłogowe: Zalecana temperatura mieszania wody to 35-45°C.
• Instalacja grzejnikowa: Optymalny zakres wynosi 50-70°C, w zależności od zapotrzebowania na ciepło i rodzaju grzejników.
• Ochrona kotła przed zimnym powrotem: W przypadku pieców na paliwa stałe, minimalna temperatura powrotu powinna wynosić około 55°C.

Nowoczesne instalacje często wykorzystują rozwiązania, które dynamicznie dostosowują temperaturę mieszania do aktualnych warunków, co zwiększa komfort użytkowania i optymalizuje zużycie energii.

Dobór Odpowiedniego Zaworu - Na Co Zwrócić Uwagę?

Wybór właściwego zaworu trójdrożnego jest kluczowy dla wydajności i bezawaryjności całego systemu. Należy wziąć pod uwagę następujące czynniki:

• Zgodność z wymaganiami producenta kotła: Warto sprawdzić, czy producent kotła nie narzuca obowiązkowego zastosowania konkretnego typu zaworu.
• Rodzaj instalacji i materiał kotła: W instalacjach z kotłami żeliwnymi, które są mniej podatne na korozję, montaż zaworu trójdrożnego może nie być zawsze konieczny.
• Typ instalacji grzewczej: Zawory trójdrożne znajdują szerokie zastosowanie w instalacjach niskotemperaturowych, takich jak ogrzewanie podłogowe, gdzie wymagana jest precyzyjna regulacja temperatury.
• Średnica zaworu: Podstawowym kryterium jest dopasowanie średnicy zaworu do średnicy przyłączy instalacji i pompy (w przypadku obiegu wymuszonego).
• Automatyzacja pracy: Decyzja między sterowaniem ręcznym a automatycznym zależy od preferencji użytkownika, wymagań systemu i budżetu. Automatyczne zawory z termostatem i siłownikiem zapewniają wyższą efektywność i bezpieczeństwo.

Zawór trójdrożny to nie tylko element regulacyjny, ale także klucz do optymalizacji pracy systemu grzewczego, zapewniający komfort cieplny, bezpieczeństwo i znaczące oszczędności energii.
