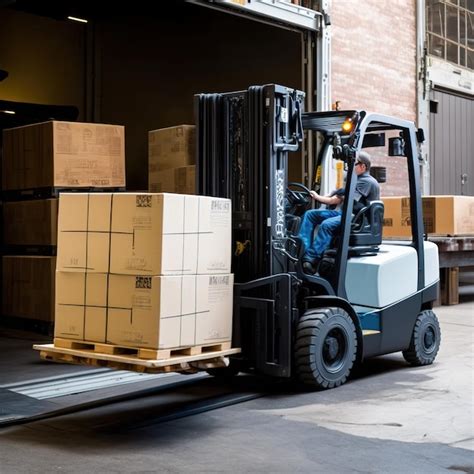

Zawory w wózkach widłowych: Klucz do Bezpieczeństwa i Efektywności

Zawory w wózku widłowym odgrywają kluczową rolę zarówno w zapewnieniu bezpieczeństwa pracy, jak i w utrzymaniu wysokiej wydajności operacyjnej. Ich prawidłowe funkcjonowanie jest podstawą efektywnego działania układu hydraulicznego. Wózki jezdniowe podnośnikowe, zwane potocznie wózkami widłowymi, to podstawowe narzędzia wykorzystywane w magazynach, halach produkcyjnych i centrach logistycznych. Układ hydrauliczny to serce każdego wózka widłowego. Składa się on m.in. z pompy, przewodów, siłowników oraz właśnie zaworów, które precyzyjnie sterują przepływem oleju pod wysokim ciśnieniem.

Różnorodność Funkcji Zaworów w Systemach Hydraulicznych

W wózkach widłowych stosuje się różne typy zaworów, z których każdy pełni określoną funkcję w ramach układu hydraulicznego, wpływając bezpośrednio na bezpieczeństwo i precyzję pracy maszyny.

• Zawór bezpieczeństwa: Jest to jeden z najważniejszych elementów całego układu. Działanie zaworu bezpieczeństwa w wózku widłowym polega na ochronie układu hydraulicznego przed nadmiernym ciśnieniem. Gdy jego poziom przekracza wartość graniczną, zawór automatycznie się otwiera i odprowadza płyn do zbiornika, zapobiegając uszkodzeniom siłowników pochylania masztu oraz innym elementom systemu. Jego działanie jest kluczowe zwłaszcza podczas pracy z ładunkami o dużej masie, gdzie skok ciśnienia następuje gwałtownie. Na przykład, gdy tłok oprze się o ogranicznik z powodu zbyt wysokiego ciśnienia, zawór automatycznie się otworzy i umożliwi powrót płynu do zbiornika. Tak działa zawór przelewowy, który jest odpowiedzialny za zabezpieczenie całego układu. Najlepiej sprawdzić jego działanie, opuszczając widły wózka z obciążeniem i obserwując, czy zawór reaguje prawidłowo.

• Zawór zwrotny: Umożliwia przepływ cieczy tylko w jednym kierunku, zapobiegając jej cofaniu się i chroniąc tym samym elementy układu przed uszkodzeniem.

• Zawór przelewowy: Odpowiada za utrzymanie stałego ciśnienia - jego zadaniem jest odprowadzenie nadmiaru ciśnienia do zbiornika, co chroni układ przed przeciążeniem.

• Zawór dławiący: Pozwala regulować prędkość przepływu cieczy, a tym samym wpływa na prędkość opadania wideł, co ma kluczowe znaczenie przy pracy z delikatnymi lub ciężkimi ładunkami.

• Zawór hydrauliczny dwukierunkowy: W bardziej zaawansowanych rozwiązaniach stosuje się również zawór hydrauliczny dwukierunkowy, który umożliwia kontrolowany przepływ cieczy w obu kierunkach. Znajduje on zastosowanie m.in. w układach, gdzie potrzebna jest precyzyjna kontrola ruchu w obu kierunkach.

Zawory w wózku widłowym to kluczowe elementy wpływające na prawidłowe funkcjonowanie układu hydraulicznego oraz bezpieczeństwo operatora i maszyny. Ich głównym zadaniem jest kontrola ciśnienia i przepływu płynu, co zapewnia stabilną i bezpieczną pracę. Awaria zaworu może prowadzić do poważnych usterek i zagrożeń. Dla zapewnienia niezawodności warto korzystać z instrukcji producenta i materiałów szkoleniowych. Najlepiej sprawdzić zawory w praktyce, np. przez opuszczanie wideł z obciążeniem.

Zasada Działania Podnośnika Hydraulicznego - Jak Płyn Unosi Ciężar

Podnośnik hydrauliczny to jedno z tych urządzeń, które na pierwszy rzut oka mogą wydawać się proste, ale w rzeczywistości opierają się na sprytnych prawach fizyki. Jego działanie wykorzystywane jest na co dzień w warsztatach samochodowych, fabrykach czy magazynach, gdzie liczy się precyzja, siła i bezpieczeństwo. Zrozumienie, jak działa podnośnik hydrauliczny, to nie tylko ciekawostka, ale i przydatna wiedza dla każdego, kto ma do czynienia z techniką czy motoryzacją. W tym artykule przybliżymy zasadę działania podnośnika hydraulicznego, jego budowę oraz zastosowanie w praktyce. Dzięki temu zobaczysz, jak siła płynu może bez problemu unosić kilkutonowe ładunki.

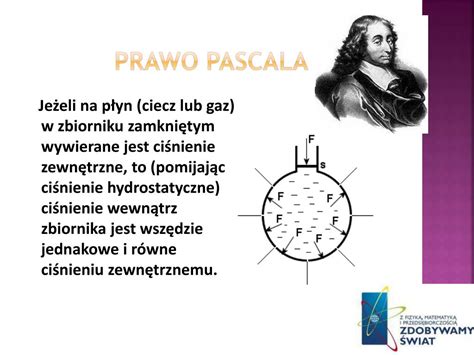

Podstawą działania podnośnika hydraulicznego jest prawo Pascala, które mówi, że ciśnienie wywierane na ciecz w zamkniętym układzie rozchodzi się równomiernie we wszystkich kierunkach. W praktyce oznacza to, że niewielka siła wywierana na mały tłok może zostać zamieniona w znacznie większą siłę działającą na tłok o większej powierzchni. Właśnie w ten sposób działanie podnośnika hydraulicznego pozwala podnosić bardzo ciężkie przedmioty przy użyciu stosunkowo niewielkiego wysiłku. W układzie krąży specjalny olej hydrauliczny, który dzięki swojej nieściśliwości efektywnie przenosi siłę z jednego końca układu na drugi. Kiedy użytkownik naciska dźwignię lub pedał, ciśnienie w układzie rośnie, a tłok zaczyna się unosić. To właśnie ta zasada sprawia, że podnośnik hydrauliczny jest nie tylko skuteczny, ale i bardzo precyzyjny.

Zapomnij o brutalnej sile - podnoszenie samochodu polega na wykorzystaniu mocy fizyki. Chcesz poznać naukę stojącą za tym skromnym narzędziem, które może podnieść 10 razy więcej niż wynosi jego waga? To może wydawać się niczym innym, jak zdumiewające, że mały podnośnik hydrauliczny bez wysiłku podnosi ciężar 4000 funtów. Jeśli kiedykolwiek zastanawiałeś się, jak to się dzieje, prawo Pascala wyjaśnia to w prostych słowach. Wyobraź sobie, że masz balon z wodą. Woda w środku jest ograniczona, nie ma gdzie uciec. Jeśli przebijesz ten balon szpilką, eksploduje pod wpływem ciśnienia. Zastosujmy to do działania podnośnika hydraulicznego. Gdy naciskasz tłok na podnośniku, wywierasz siłę na płyn wewnątrz tłoka. Podsumowując to, czego uczył nas Pascal, wywierane ciśnienie dociera do każdej ściany, w tym do większego tłoka. Spójrz na to w ten sposób: używasz tej samej siły, aby poruszyć obiekt małym palcem, a następnie całą dłonią. Podczas gdy siła pozostaje taka sama, powierzchnia się zwiększa, co oznacza, że ​​wzrasta ciśnienie. Prawo Pascala zdziałało cuda w zrozumieniu codziennych pojęć. Jednak potężny udźwig podnośnika hydraulicznego jest zasługą jego sprytnej konstrukcji.

Budowa Podnośnika Hydraulicznego - Kluczowe Elementy i Ich Funkcje

Każdy podnośnik hydrauliczny składa się z kilku podstawowych komponentów, które wspólnie tworzą efektywny i niezawodny układ. Kluczowym elementem jest cylinder hydrauliczny, w którym porusza się tłok - to właśnie on wykonuje pracę podnoszenia. Kolejnym ważnym składnikiem jest pompa, która służy do wytwarzania ciśnienia poprzez przetłaczanie oleju hydraulicznego. Dźwignia lub pedał, które obsługuje użytkownik, uruchamiają działanie pompy. Układ zaworów kontroluje kierunek przepływu cieczy i pozwala na kontrolowane opuszczanie podnoszonego obiektu. Całość zamknięta jest w solidnej, odpornej na uszkodzenia obudowie, często wyposażonej w dodatkowe zabezpieczenia. Dzięki tej przemyślanej konstrukcji, działanie podnośnika hydraulicznego jest bezpieczne, stabilne i niezwykle skuteczne.

Główne elementy budowy podnośnika hydraulicznego obejmują:

• Zbiornik: Jest to zbiornik magazynowy lub pojemnik, który rezerwuje i przechowuje płyn hydrauliczny.
• Pompa hydrauliczna: Odpowiada za przemieszczenie tłoka, który wypycha ciecz z jednej części siłownika do drugiej. Pompa jest głównym elementem generującym ciśnienie w układzie. W podnośnikach VEVOR, pompa i tłok współpracują ze sobą, aby efektywnie przesuwać płyn hydrauliczny.
• Tłok i Cylinder: Cylinder hydrauliczny, często nazywany siłownikiem, zawiera tłok. Pompa hydrauliczna generuje niezbędne ciśnienie, które przesuwa tłok w cylindrze. Tłok jest połączony z platformą podnośnika. W podnośnikach VEVOR, główny cylinder wykonuje proces podnoszenia, a jego jakość wykonania jest kluczowa.
• Zawory:
  • Zawór zwrotny (jednokierunkowy): Umożliwia jednokierunkowy przepływ płynu hydraulicznego. Sprawdza, czy płyn hydrauliczny płynie we właściwym kierunku bez przepływu wstecznego.
  • Zawór zwalniający (spustowy): Zapobiega nierównemu i gwałtownemu opadaniu, zapewniając płynne opuszczanie poprzez precyzyjną kontrolę ciśnienia wewnątrz. Pozwala na kontrolowane uwalnianie cieczy z cylindra, co umożliwia opuszczenie platformy.
  • Zawory sterujące: Ogólnie kontrolują przepływ cieczy, kierując olej do cylindra w celu podniesienia ładunku i umożliwiając jego bezpieczne uwolnienie w celu opuszczenia platformy. Precyzyjne działanie zaworów jest kluczowe dla bezpieczeństwa i płynności operacji.

Cały układ musi być absolutnie szczelny, aby ciśnienie było efektywnie przenoszone. Oleje hydrauliczne są najbardziej efektywnym medium do pracy układu, zapewniając płynność działania i wysoką efektywność. Dobór odpowiedniej cieczy hydraulicznej ma ogromne znaczenie dla optymalnej pracy i żywotności podnośnika. Zanieczyszczony olej może prowadzić do poważnych uszkodzeń pompy i zaworów, a także utraty właściwości i korozji. Regularna wymiana oleju oraz stosowanie filtrów są niezbędne dla długotrwałej i bezproblemowej eksploatacji.

Zastosowanie Podnośników Hydraulicznych w Praktyce - Od Warsztatu po Przemysł

Zastosowania podnośników hydraulicznych są niezwykle szerokie - spotkamy je niemal wszędzie tam, gdzie potrzeba siły i precyzji. W warsztatach samochodowych służą do podnoszenia pojazdów, co umożliwia wygodne przeprowadzanie napraw i przeglądów. W przemyśle używa się ich do unoszenia ciężkich maszyn, konstrukcji stalowych czy dużych ładunków na liniach produkcyjnych. Również w logistyce i magazynowaniu podnośniki hydrauliczne odgrywają kluczową rolę przy załadunku i rozładunku towarów. Ich uniwersalność sprawia, że znajdują zastosowanie zarówno w urządzeniach stacjonarnych, jak i mobilnych, np. w wózkach paletowych czy platformach podnoszących. Dzięki solidnej konstrukcji i prostocie obsługi, podnośnik hydrauliczny to rozwiązanie, które sprawdza się w najbardziej wymagających warunkach.

Podnośniki Hydrauliczne w Wózkach Widłowych i Innych Maszynach

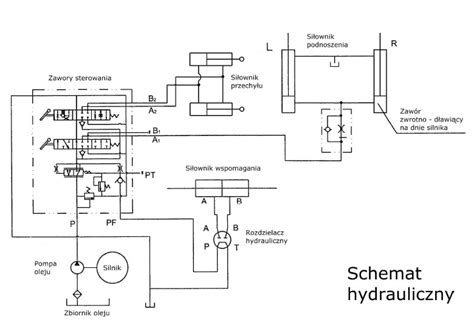

W kontekście wózków widłowych, układy hydrauliczne z zaworami są sercem maszyny, decydując o jej zdolności do podnoszenia i manewrowania ładunkami. Prawidłowe działanie zaworów bezpieczeństwa, przelewowych i kierunkowych zapewnia płynną i bezpieczną pracę, chroniąc przed przeciążeniem i niekontrolowanym ruchem.

W bardziej zaawansowanych rozwiązaniach, takich jak stałe podnośniki hydrauliczne nożycowe, technologie są stale aktualizowane. Większość wind opiera się na mocy hydraulicznej do prowadzenia swojej pracy. Jednakże, gdy winda towarowa nie może być normalnie używana z powodu przerwy w zasilaniu lub innych warunków, kluczowe staje się zapewnienie bezpieczeństwa personelu i sprzętu pracującego na dużej wysokości. W takich sytuacjach stosuje się systemy awaryjnego opuszczania.

System awaryjnego opuszczania w układzie hydraulicznym składa się głównie z wysokociśnieniowego zaworu odcinającego, który zazwyczaj jest w stanie odcięcia, aby utrzymać normalne działanie systemu. Na schemacie, dolny obwód oleju jest połączony z zaworem cofania, z wyjątkiem portu powrotnego oleju, a mechanizm neutralny zaworu cofania jest aktywny. W przypadku awarii systemu hydraulicznego, otwiera się ręcznie zawór odcinający nr 1. Obciążenie generowane przez ciężar wysięgnika i stołu roboczego napędza wnękę beztłoczyskową cylindra wychylania, wytwarzając ciśnienie oleju. Ponieważ zawór odcinający jest otwarty, ciśnienie oleju bezpośrednio napędza tłok siłownika teleskopowego, wymuszając wsunięcie siłownika teleskopowego i wysięgnika. Podczas cofania, zawór odcinający otwierający i zamykający służy do sterowania prędkością cofania wysięgnika. Następnie, po całkowitym wsunięciu wysięgnika, zamyka się zawór odcinający. Kontroluje się niezależne wsuwanie siłownika wychylania, otwierając i zamykając zawór odcinający, tak aby wysięgnik opadł, aż stół roboczy zostanie całkowicie opuszczony do bezpiecznej pozycji. W tym czasie wszystkie zawory odcinające są zamknięte, a system wraca do pierwotnego stanu. Po naprawie systemu lub przywróceniu zasilania, system hydrauliczny zostaje ponownie uruchomiony i platforma może znów pracować normalnie.

Zaawansowane Rozwiązania dla Transportu Materiałów

Obecnie technologia wszystkich aspektów wind towarowych staje się coraz bardziej dojrzała, a powiązane technologie stale się poprawiają. W kontekście transportu materiałów, szczególnie tam, gdzie wymagane jest precyzyjne i bezpieczne podnoszenie, stosuje się zaawansowane systemy próżniowe, które również opierają się na kontroli przepływu i ciśnienia:

• Generator próżni: Pompa próżniowa wytwarza podciśnienie w zbiorniku próżniowym.
• Urządzenie ostrzegawcze: Elektronicznie monitoruje poziom próżni i zasilanie, sygnalizując gotowość do transportu.
• Wskaźnik podciśnienia: Mechanicznie monitoruje podciśnienie, pozwalając operatorowi rozpoznać jego poziom na płytach ssących. Gdy podciśnienie jest wyższe niż 60% (400 mbar bezwzględnych), osiągnięto podciśnienie robocze i transportowany towar może zostać podniesiony.
• Uchwyt manipulacyjny/roboczy: Służy do obsługi urządzenia i zazwyczaj zawiera ręczny zawór suwakowy lub przyciski obsługi funkcji zasysania/zwalniania za pomocą zaworu elektromagnetycznego.
• Zawór podciśnieniowy: Ręczny zawór suwakowy lub zawór elektromagnetyczny/impulsowy dla funkcji "ssanie - zwalnianie".
• Filtr podciśnieniowy/separator wody: Oddziela cząstki i zanieczyszczenia, chroniąc generator podciśnienia i absorbując wodę.
• Wąż podciśnieniowy: Łączy pompę/zbiornik podciśnienia z płytami ssącymi.
• Elementy mocujące płyty ssące: Poprzeczny element zaciskowy, belka poprzeczna i główna belka poprzeczna (pełniąca również rolę akumulatora próżniowego) służą do mocowania i regulacji płyt ssących, zapewniając optymalne dopasowanie do transportowanych towarów.
• Rama główna/zawieszenia: Utrzymuje generator podciśnienia, uchwyt manipulacyjny, główną belkę podnoszącą i urządzenie ostrzegawcze. Posiada ucho do zawieszenia haka dźwigu.
• Płyty ssące: Uszczelniają podciśnienie przed transportowanymi towarami.

Podnośniki Hydrauliczne w Rolnictwie i Przemysłowym Zastosowaniu

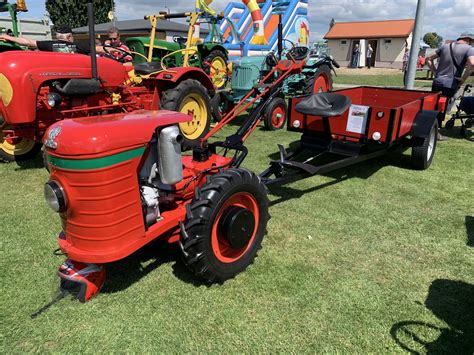

W rolnictwie, systemy hydrauliczne odgrywają kluczową rolę w obsłudze maszyn rolniczych, takich jak ciągniki. Rozdzielacz jednosekcyjny umożliwia zasilanie i sterowanie jednym cylindrem podwójnego działania lub dwoma cylindrami jednostronnego działania. Układ hydrauliki zewnętrznej składa się z przewodów łączących podnośnik z rozdzielaczem oraz przewodów ciśnieniowych z szybkozłączami. Pozwala to na sterowanie pracą cylindrów zewnętrznych pod ciśnieniem. Na specjalne życzenie, ciągnik mógł być wyposażony w rozdzielacz dwusekcyjny, umożliwiający sterowanie dwoma cylindrami podwójnego działania lub czterema cylindrami jednostronnego działania.

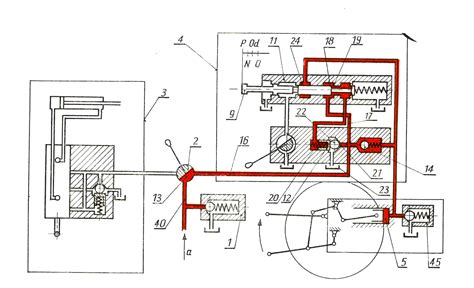

Sterowanie układem hydraulicznym odbywa się przy pomocy dźwigni umieszczonych z boku podnośnika. Dźwignia sterowania obwodu służy do przełączenia układu na pracę z cylindrami zewnętrznymi lub na pracę podnośnika hydraulicznego. Dźwignia wyboru regulacji pozwala na wybór sposobu regulacji głębokości zawieszonego narzędzia - regulację siłową (dla narzędzi bez kół kopiujących) lub pozycyjną (utrzymanie narzędzia na określonej wysokości). Głębokość pracy narzędzia ustawia się dźwignią nastawczą.

Przygotowanie układu hydraulicznego do pracy z cylindrami zewnętrznymi wymaga odpowiedniego ustawienia dźwigni sterowania obwodów, wyłączenia pompy hydraulicznej, ustawienia dźwigni sterującej rozdzielacza w odpowiednim położeniu, a następnie połączenia przewodów cylindrów zewnętrznych z gniazdami szybkozłączy. Po włączeniu pompy hydraulicznej, należy uruchomić przyłączone urządzenie hydrauliczne i sprawdzić szczelność połączeń.

Hydrauliczna pompa zębata, zawory, tłok i cylinder są smarowane samoczynnie olejem. Olej do zasilania podnośnika hydraulicznego, układu hydrauliki zewnętrznej oraz do smarowania znajduje się w skrzyni przekładniowej i tylnym moście. Jeżeli podnośnik nie był używany przez dłuższy czas, należy go odpowietrzyć, sprawdzając i ewentualnie uzupełniając poziom oleju. Filtr płytkowo-szczelinowy, znajdujący się na przedniej ścianie korpusu podnośnika, wymaga okresowego czyszczenia poprzez obrót pokrętłem filtra, a osadnik filtra powinien być czyszczony co 200 motogodzin.

Artykuł ten powstał na bazie opracowania przygotowanego w latach siedemdziesiątych przez pracowników zakładów, które niestety przeszły już do historii. W opracowaniu autorzy nie zostali niestety wymienieni z imienia i nazwiska.

Konserwacja i Bezpieczeństwo Użytkowania Podnośników Hydraulicznych

Długotrwała i bezproblemowa eksploatacja podnośników hydraulicznych, w tym podnośników słupkowych, wymaga kompleksowej konserwacji i rygorystycznego przestrzegania zasad bezpieczeństwa. Regularne przeglądy techniczne, w tym obowiązkowe przeglądy Urzędu Dozoru Technicznego (UDT), są kluczowe dla zapewnienia bezpieczeństwa.

Typowe objawy usterek podnośnika obejmują:

• Wycieki oleju.
• Niestabilne podnoszenie lub spadek ciśnienia.
• Trudności w obsłudze zaworów.

Najczęstsze przyczyny usterek to:

• Zanieczyszczony olej hydrauliczny.
• Zużyte uszczelki.
• Uszkodzenia pompy lub zaworów.

Zanieczyszczony olej może prowadzić do uszkodzeń pompy i zaworów, a także do kawitacji i korozji. Wczesne wykrywanie usterek i ich szybkie usuwanie jest kluczowe dla zapobiegania poważnym awariom i zapewnienia bezpieczeństwa. Ignorowanie objawów może skutkować poważnymi awariami i wypadkami.

Koszty naprawy podnośnika mogą się różnić w zależności od stopnia uszkodzenia i regionu, obejmując diagnostykę, wymianę części, a także regenerację elementów hydraulicznych, takich jak siłowniki. Ważne jest stosowanie oryginalnych części zamiennych lub wysokiej jakości zamienników oraz porównywanie ofert serwisowych.

Regularna wymiana oleju hydraulicznego jest niezbędna i zależy od intensywności użytkowania oraz zaleceń producenta. Zazwyczaj zaleca się wymianę co 1-2 lata lub po określonej liczbie godzin pracy. Należy również regularnie sprawdzać poziom i jakość oleju oraz wymieniać filtry.

Przeglądy UDT są obowiązkowe dla większości podnośników używanych w celach zarobkowych, zapewniając zgodność z przepisami i bezpieczeństwo eksploatacji. Brak ważnych przeglądów skutkuje karami i wycofaniem urządzenia z eksploatacji.

Najczęstsze błędy w konserwacji to ignorowanie wymiany oleju i filtrów, używanie niskiej jakości części, brak kontroli szczelności układu oraz pomijanie obowiązkowych przeglądów UDT. Takie zaniedbania prowadzą do przyspieszonego zużycia komponentów, awarii i zwiększają ryzyko wypadków. Przestrzeganie instrukcji producenta jest kluczowe.

Podnośniki hydrauliczne to niezawodne narzędzia, które pozwalają łatwo i bezpiecznie podnosić ciężkie przedmioty dzięki sile hydrauliki. Ich działanie opiera się na prostych zasadach fizyki, precyzyjnej konstrukcji i odpowiedniej konserwacji, co zapewnia ich długotrwałą i bezpieczną eksploatację.
