Zawór EGR w Dieslu: Klucz do Czystszego Powietrza i Sprawnego Silnika

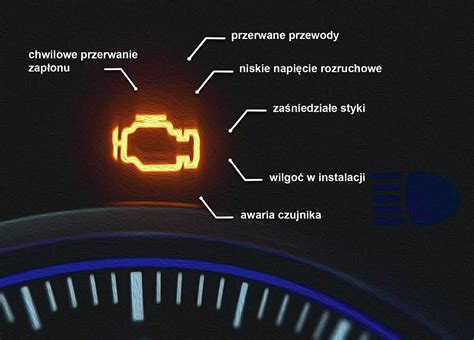

Twój samochód stracił dawną dynamikę, obroty falują na biegu jałowym, a na desce rozdzielczej pojawiła się niepokojąca kontrolka „Check Engine”? To klasyczny scenariusz, który często prowadzi do jednego winowajcy: układu recyrkulacji spalin, znanego jako EGR (Exhaust Gas Recirculation). Wielu kierowców w tym momencie staje przed wyzwaniem samodzielnej diagnozy, zadając sobie kluczowe pytanie: gdzie jest zawór EGR w moim silniku?

Czym jest zawór EGR i dlaczego jest tak ważny?

Skrót EGR pochodzi z języka angielskiego - Exhaust Gas Recirculation - co w bezpośrednim tłumaczeniu oznacza układ recyrkulacji spalin. Jest to rozwiązanie stosowane w motoryzacji od lat 70. XX wieku, choć we współczesnych silnikach (zarówno Diesla, jak i benzynowych) jego rola stała się absolutnie kluczowa ze względu na coraz bardziej rygorystyczne normy emisji spalin. Producenci samochodów wprowadzili go, by spełniać wyśrubowane normy emisji mające na celu ochronę środowiska. Wskutek działania tego systemu z rury wydechowej wydobywa się mniej szkodliwych substancji.

Wbrew powszechnym mitom, zawór ten nie służy do „wypalania” spalin. Dlaczego jest to tak istotne? To właśnie wysoka temperatura spalania sprzyja powstawaniu szkodliwych związków chemicznych. Dzięki działaniu EGR, w cylindrach znajduje się mniej tlenu, a proces spalania przebiega chłodniej. Efektem tego jest drastyczna redukcja emisji trujących substancji, a konkretnie chodzi o tlenki azotu (NOx), które są rakotwórcze i stanowią główne zagrożenie, z którym walczy współczesna ekologia w motoryzacji. System recyrkulacji spalin (EGR) zmniejsza ilość substancji szkodliwych emitowanych z silników z zapłonem iskrowym i wysokoprężnych. Za cylindrami spaliny są odbierane, kierowane przez zawór EGR i mieszane z powrotem z powietrzem zasysanym. Dzięki temu do cylindrów dociera mniej tlenu. Prowadzi to do zmniejszenia temperatury spalania, wskutek czego ilość tlenku azotu może spaść nawet o 70 procent, ponieważ im wyższa temperatura, tym więcej powstających szkodliwych tlenków azotu.

Gdzie znajduje się zawór EGR w silniku Diesla?

Odpowiedź na pytanie, gdzie jest zawór EGR, nie jest jednoznaczna dla każdego samochodu, ale istnieje kilka uniwersalnych zasad, które pozwolą Ci go namierzyć w większości pojazdów. Przede wszystkim musisz zlokalizować układ wydechowy i dolotowy. Zawór EGR jest „mostem” między nimi. Zazwyczaj element ten znajduje się w górnej części silnika, w bezpośrednim sąsiedztwie głowicy silnika. W dużym uproszczeniu, zawór ten znajduje się zazwyczaj na przewodzie łączącym kolektor wydechowy z kolektorem dolotowym, najczęściej w górnej części silnika, w pobliżu głowicy. Jednak precyzyjna lokalizacja EGR zależy od konkretnego modelu i rodzaju jednostki napędowej.

W starszych konstrukcjach zawór ten jest łatwiejszy do zauważenia - często przypomina metalowy „grzybek” (puszkę podciśnieniową). W nowszych autach, gdzie dominuje elektronika, zawór EGR to często modułowa kostka z wpiętą wtyczką elektryczną, zintegrowana z chłodnicą spalin. Aby mieć 100% pewności, warto sprawdzić instrukcję obsługi pojazdu lub wyszukać schemat silnika po numerze VIN, ponieważ producenci potrafią umieścić go w trudno dostępnych miejscach.

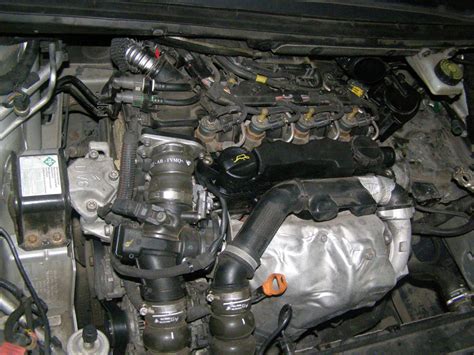

Lokalizacja zaworu EGR w silnikach Diesla

W silnikach Diesla, zwłaszcza tych z wtryskiem bezpośrednim, zawór EGR jest elementem dużym i zazwyczaj widocznym, ponieważ recyrkulacja spalin w tych jednostkach jest intensywna ze względu na walkę z emisją NOx. Często znajdziesz go na widoku, przykręconego do kolektora ssącego. W silnikach benzynowych, szczególnie starszych typów, EGR może być mniejszy lub umiejscowiony bardziej z boku bloku silnika. W najnowszych jednostkach benzynowych z wtryskiem pośrednim problem nagaru jest mniejszy, ale w silnikach z wtryskiem bezpośrednim (np. TSI, TFSI) również występuje.

Gdzie szukać zaworu EGR w popularnych markach?

• Grupa VW (1.9 TDI, 2.0 TDI): W tych legendarnych jednostkach zawór EGR zazwyczaj znajduje się na samej górze silnika, w tylnej części, połączony z kolektorem ssącym.
• Toyota (D-4D): W silnikach diesla Toyoty warto szukać zaworu na froncie lub boku bloku silnika, gdzie metalowa rura recyrkulacji łączy się z dolotem.

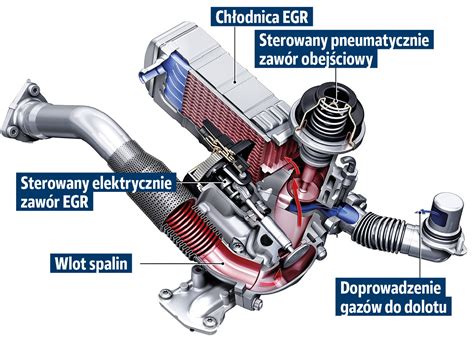

Jak działa zawór EGR?

Zasada działania zaworu EGR jest stosunkowo prosta. Spaliny zawierają głównie dwutlenek węgla i parę wodną - gazy o niskiej zawartości tlenu, które ograniczają tempo spalania. Ich obecność w komorze spalania obniża temperaturę procesu, co istotnie zmniejsza powstawanie tlenków azotu (NOx). Zawór EGR pracuje w dwóch podstawowych pozycjach - EGR pozostaje zamknięty podczas rozruchu silnika, pracy na biegu jałowym oraz przy dużym obciążeniu, aby nie ograniczać mocy. W przypadku awarii zawór może się zablokować - np. w pozycji otwartej lub zamkniętej.

Nowoczesne zawory EGR są sterowane elektronicznie przez komputer silnika, który na podstawie parametrów takich jak obciążenie, temperatura czy obroty silnika, precyzyjnie reguluje ilość spalin kierowanych do recyrkulacji. Zwykle zawór EGR otwiera się, gdy silnik osiągnie temperaturę roboczą, co oznacza, że najczęściej spaliny wracają do silnika przy spokojnej jeździe, kiedy jednostka jest już dobrze rozgrzana. Zawór EGR kieruje spaliny z powrotem do silnika, przez co zasysa on zanieczyszczoną dawkę powietrza.

W pojazdach z silnikiem diesla zawory regulacyjne są wykorzystywane w układzie zasysania. Czujniki przepływu powietrza regulują między innymi recyrkulację spalin w silnikach wysokoprężnych. Chłodnica EGR jest wykorzystywana dlatego, że nie można już spełnić wymagań aktualnych norm za pomocą zwykłej recyrkulacji spalin. Schłodzone spaliny jeszcze bardziej obniżają szczytową temperaturę spalania. Wiele chłodnic EGR ma dziś klapę obejściową regulowaną elektrycznie lub pneumatycznie. Dzięki temu spaliny w fazie nagrzewania mogą być prowadzone obok chłodnicy EGR, aby umożliwić szybkie doprowadzenie silnika i katalizatora do temperatury roboczej.

Główne przyczyny awarii zaworu EGR

Głównym wrogiem układu EGR są zanieczyszczenia. Spaliny, które są cofane z kolektora wydechowego, nie są czyste - zawierają sadzę, cząsteczki niespalonego paliwa i oleju. Ta mieszanka tworzy gęsty, twardy nagar, który z czasem ogranicza przepływ lub całkowicie blokuje ruchome elementy zaworu. To scenariusz najbardziej uciążliwy dla kierowcy. Awaria EGR zazwyczaj jest związana z jego zapchaniem sadzą lub szlamem olejowym. Taka zawartość ogranicza przepływ powietrza i zaburza przygotowanie odpowiedniej mieszanki w komorze spalania. W nowoczesnych konstrukcjach często dochodzi także do awarii układów sterujących pracą zaworu EGR, ale to także wynika z obciążenia przez zanieczyszczenia. Innym problemem jest z kolei wpływ samych spalin na poszczególne części zaworu. Działają one na tyle agresywnie, że materiał elementu może zostać zwyczajnie wypalony.

Objawy uszkodzonego zaworu EGR

Objawy uszkodzenia zaworu EGR zależą od pozycji awarii.

• Zawór zablokowany w pozycji otwartej: Powoduje trudności z rozruchem, falowanie obrotów, dławienie się silnika, szarpanie oraz dymienie na czarno. Gdy zablokowany EGR pozostaje otwarty, do komory spalania trafia ogromna ilość spalin w momentach, gdy silnik potrzebuje czystego tlenu (np. przy rozruchu, na wolnych obrotach lub przy pełnym przyspieszeniu). Nierówna praca na biegu jałowym, dławienie się, a nawet gaśnięcie silnika (np. podczas ruszania na zimnym silniku).
• Zawór zablokowany w pozycji zamkniętej: Awarię trudniej wykryć w tym przypadku. Zazwyczaj jedynym sygnałem jest zapalenie się kontrolki „Check Engine” na desce rozdzielczej.

Ogólne objawy uszkodzenia EGR, które mogą pojawić się niezależnie od pozycji zablokowania, to:

• Spadek mocy silnika i brak dynamiki jazdy.
• Zwiększone zużycie paliwa.
• Nierównomierna praca silnika na biegu jałowym.
• Problemy z przyspieszaniem.
• Wyczuwalny zapach spalin w kabinie pojazdu.
• Dymienie z rury wydechowej - z reguły ciemniejszy dym niż zwykle.
• Częste próby dopalania filtra cząstek stałych (DPF).
• Gaśnięcie silnika, szczególnie w przypadkach, kiedy silnik nie osiągnął jeszcze temperatury roboczej.

Wiele z tych objawów jest wymienianych przy innych awariach związanych z silnikiem, a także układem paliwowym. Przy zapchanym EGR objawy nie zawsze pojawiają się natychmiast i szczególnie w starszych samochodach mogą być przez kierowców bagatelizowane. Między innymi duża uniwersalność objawów sprawia, że odpowiednia diagnoza jest stawiana stosunkowo późno. Nie oznacza to, że naprawa EGR nie jest istotna i może zostać odłożona w czasie. Nieodpowiednia praca zaworu prowadzi do nieprawidłowości w przygotowaniu paliwa, a także wyraźnie zwiększa spalanie samochodu. Zbyt wysoka temperatura w komorze spalania prowadzi z kolei do kłopotów z innymi częściami znajdującymi się w pobliżu.

Jak sprawdzić i wyczyścić zawór EGR samodzielnie?

Zanim przystąpisz do demontażu, warto potwierdzić przypuszczenia za pomocą diagnostyki elektronicznej. Współczesne samochody są wyposażone w systemy, które monitorują pracę układu recyrkulacji. Sama diagnostyka komputerowa to jednak nie wszystko. Nawet jeśli komputer nie pokazuje błędu, a silnik szarpie, warto przeprowadzić inspekcję wizualną. W starszych typach zaworów sterowanych podciśnieniowo można sprawdzić szczelność membrany (tzw. gruszki). W nowszych, sterowanych elektrycznie, konieczne może być sprawdzenie, czy silniczek reaguje na wymuszenie otwarcia z poziomu komputera serwisowego.

Jeśli diagnoza wskazuje na zabrudzenie, a część mechaniczna i elektryczna zaworu jest sprawna, czyszczenie EGR może przywrócić mu pełną funkcjonalność. Jest to proces, który można wykonać samodzielnie, oszczędzając setki złotych.

Niezbędne narzędzia: zestaw kluczy nasadowych, śrubokręty, pędzelek, szczoteczka oraz chemia.

Kroki czyszczenia:

1. Lokalizacja i demontaż: Zlokalizuj zawór i odepnij wtyczkę elektryczną lub przewód podciśnienia. Odkręć śruby mocujące.
2. Zastosowanie chemii: Spryskaj wnętrze zaworu specjalistycznym zmywaczem do EGR lub namocz element roboczy w nafcie/benzynie ekstrakcyjnej.
3. Szczegółowe czyszczenie: Użyj pędzelka, aby dotrzeć do wszystkich zakamarków.
4. Montaż: Przed ponownym montażem upewnij się, że powierzchnie styku są czyste.

Tak, czyszczenie można przeprowadzić samodzielnie na wystudzonym silniku. Należy użyć dedykowanego preparatu do czyszczenia EGR (rozpuszczającego nagar) lub benzyny ekstrakcyjnej/nafty.

Koszty naprawy i wymiany zaworu EGR

Decyzja o naprawie wiąże się z kosztami, które mogą być bardzo zróżnicowane. Jeśli zdecydujesz się zlecić czyszczenie EGR profesjonalnemu warsztatowi, musisz liczyć się z wydatkiem rzędu 300 - 600 zł. W przypadku konieczności wymiany, cena zaworu EGR zależy od marki pojazdu i producenta części. Najtańsze zamienniki można kupić już za około 100-200 zł, jednak ich trwałość bywa dyskusyjna. Markowe zamienniki lub części oryginalne (OE) to koszt od 400 zł do nawet kilku tysięcy złotych w przypadku skomplikowanych modułów z chłodnicą. Koszt robocizny przy wymianie zaworu EGR to 200 do nawet kilku tysięcy złotych w ASO.

Czy można jeździć z uszkodzonym zaworem EGR?

Wielu kierowców zastanawia się, czy naprawa jest konieczna, czy może lepiej po prostu usunąć problem poprzez tzw. zaślepienie EGR.

Po pierwsze, niesprawny EGR drastycznie przyspiesza zużycie filtra cząstek stałych. Filtr DPF w dieslu zatyka się znacznie szybciej, gdy silnik emituje więcej sadzy i tlenków azotu, co generuje kolejne, bardzo wysokie koszty.

Po drugie, zaślepienie EGR jest ingerencją w układ oczyszczania spalin, co powoduje utratę homologacji pojazdu. Podczas corocznego badania technicznego diagnosta może wykryć nieprawidłowości w składzie spalin lub zauważyć błędy w systemie OBD, co skutkuje wynikiem negatywnym. Zaślepienie EGR jest niezgodne z prawem i powoduje utratę homologacji pojazdu, co grozi mandatem oraz negatywnym wynikiem badania technicznego.

Teoretycznie silnik będzie działał również bez zaworu EGR - w końcu starsze pojazdy sprzed lat 90. W praktyce jednak wyłączenie zaworu EGR niesie ze sobą poważne konsekwencje prawne, środowiskowe i techniczne. Taka modyfikacja oznacza utratę homologacji pojazdu i drastyczny wzrost emisji tlenków azotu, co skutkuje brakiem możliwości przejścia badań technicznych oraz narażeniem na wysokie kary podczas kontroli drogowej. Dodatkowo może prowadzić do problemów z innymi systemami oczyszczania spalin, takimi jak filtr cząstek stałych (DPF), błędów w diagnostyce komputerowej, spadku mocy, a nawet przejścia silnika w tryb awaryjny.

Z punktu widzenia dynamiki jazdy, awaria EGR może być paradoksalnie mniej odczuwalna, a czasem nawet subiektywnie „korzystna” (silnik oddycha tylko czystym powietrzem). Jest to jednak stan niebezpieczny i nielegalny. Jeśli zbagatelizujesz nieprawidłową pracę zaworu EGR, może to wpłynąć na komfort i bezpieczeństwo jazdy. Jeśli doszło do awarii układu, samochód może np. zgasnąć w najmniej odpowiednim momencie lub stracić moc w chwili wyprzedzania innego pojazdu. Niestety, uszkodzony zawór EGR może obniżyć jakość pracy silnika, a w efekcie zaczną się psuć także inne układy samochodu.

Profilaktyka i dbanie o układ EGR

Najlepszą metodą na uniknięcie problemów z zaworem EGR jest profilaktyka. Regularne jazdy na dłuższych trasach pozwalają silnikowi pracować w optymalnych warunkach temperaturowych, co sprzyja samoczyszczeniu systemu. Warto raz na jakiś czas wyczyścić cały układ EGR. Zwykle wystarczy to zrobić raz na 70-80 tysięcy kilometrów. Odkładanie się zanieczyszczeń zmniejszysz także poprzez stosowanie paliwa dobrej jakości. Przedłużysz w ten sposób jego żywotność, choć i tak nie zyskasz pełnej gwarancji, że nie pojawią się żadne problemy związane z układem. Regularne czyszczenie zaworu EGR jest znacznie skuteczniejsze w starszych silnikach niż nowoczesnych, bardziej skomplikowanych w budowie jednostkach.

Jeśli chcesz uniknąć problemów z zaworem EGR, najlepiej postawić na regularne czyszczenie całego układu dolotowego. Będzie to na pewno mniej kosztowne niż wymiana całego elementu, który często kończy się na przystępnym cenowo zamienniku. Niestety nie zawsze przekłada się to na jakość i trwałość elementu. Zdecydowanie bezpieczniej będzie raz a jakiś czas zainteresować się stanem układu EGR w swoim samochodzie i w razie potrzeby działać od razu.

Zawór EGR, choć może czasami sprawiać problemy, pozostaje niezbędnym elementem nowoczesnych silników, kluczowym dla ochrony środowiska i prawidłowego funkcjonowania jednostki napędowej.
