Zamek Tylnych Drzwi w Passacie B5: Budowa, Problemy i Rozwiązania

Problemy z zamkami centralnymi w samochodach to częsta bolączka wielu kierowców. Szczególnie dotyczy to starszych modeli, takich jak Volkswagen Passat B5, gdzie mechanizmy te bywają podatne na awarie. Jednym z bardziej frustrujących problemów jest zablokowanie tylnych drzwi, które uniemożliwia ich otwarcie zarówno od zewnątrz, jak i od wewnątrz. Ten artykuł dogłębnie analizuje budowę zamka tylnych drzwi w Passacie B5, omawia najczęstsze przyczyny awarii oraz prezentuje krok po kroku metody naprawy, od najbardziej podstawowych po bardziej zaawansowane. Celem jest dostarczenie kompleksowego przewodnika, który pomoże zarówno początkującym entuzjastom motoryzacji, jak i doświadczonym mechanikom w rozwiązaniu tego uciążliwego problemu.

Mechanizm Zamka Tylnych Drzwi w Passacie B5: Zrozumienie Podstaw

Zamek tylnych drzwi w Volkswagenie Passacie B5, podobnie jak w większości nowoczesnych pojazdów, jest złożonym urządzeniem, łączącym w sobie elementy mechaniczne i elektroniczne. Jego podstawową funkcją jest oczywiście zabezpieczenie pojazdu przed niepowołanym dostępem, ale pełni również rolę w systemie centralnego zamka, umożliwiając zdalne otwieranie i zamykanie wszystkich drzwi za pomocą pilota. Kluczowym elementem tego systemu jest siłownik elektryczny, który wykonuje ruch mechaniczny otwierający i zamykający zamek.

W Passacie B5, a zwłaszcza w wersji po liftingu (FL), zastosowano mechanizm określany jako "dead-lock" lub "podwójne ryglowanie". Ten zaawansowany system zabezpieczeń utrudnia włamanie, uniemożliwiając otwarcie drzwi od wewnątrz nawet po wybiciu szyby. W normalnym trybie działania, po naciśnięciu przycisku na pilocie lub przekręceniu kluczyka, wszystkie drzwi powinny zareagować. W przypadku awarii, jedno lub więcej drzwi może pozostać w stanie zaryglowanym, co objawia się brakiem reakcji na sygnały z centralnego zamka.

Wewnątrz drzwi znajduje się skomplikowany mechanizm, który obejmuje:

• Siłownik elektryczny: Odpowiedzialny za ruch mechaniczny zamka. To właśnie on jest najczęstszą przyczyną problemów.
• Mikrostyk(i): Informują sterownik samochodu o aktualnym stanie zamka (otwarty/zamknięty). Wadliwe mikrostyki mogą powodować błędne działanie centralnego zamka lub sygnalizacji.
• Mechanizm dźwigni i cięgien: Przenosi ruch z siłownika i klamki na mechanizm ryglujący.
• Obudowa plastikowa: Chroni wewnętrzne elementy zamka.
• Elementy mechaniczne: Sprężyny, zapadki, rolki, które współpracują ze sobą, aby zapewnić prawidłowe działanie.

Zrozumienie budowy poszczególnych elementów jest kluczowe do zdiagnozowania i naprawy ewentualnej usterki.

Typowe Problemy z Zamkami Tylnych Drzwi w Passacie B5

Użytkownicy Passata B5 często zgłaszają podobne problemy z tylnymi drzwiami. Najczęściej występujące objawy to:

• Zablokowany rygiel: Rygiel pozostaje cały czas w dolnej pozycji, uniemożliwiając otwarcie drzwi. Ciągnięcie za klamkę wewnętrzną powoduje jedynie ruch rygla w górę i w dół, bez faktycznego odblokowania mechanizmu.
• Brak reakcji na centralny zamek: Pomimo poprawnego działania centralnego zamka w pozostałych drzwiach, drzwi z problemem nie reagują na sygnały z pilota ani z kluczyka. Nie podnosi się "bolec" (wskaźnik zaryglowania).
• Niedziałająca elektryczna szyba: Często awarii zamka towarzyszy brak możliwości opuszczenia elektrycznej szyby w tych samych drzwiach. Jest to spowodowane wspólnym modułem sterującym lub uszkodzeniem wiązki kablowej.
• Dioda bezpieczeństwa nie miga: W drzwiach, w których występuje problem z zamkiem, dioda LED umieszczona na słupku może nie migać, sygnalizując brak komunikacji lub awarię systemu.
• Problem z "dead-lock" (podwójnym ryglowaniem): Drzwi nie otwierają się w ogóle, nawet po kilku próbach z pilota.

Warto zaznaczyć, że problemy te mogą mieć różne podłoże, od prostych awarii mechanicznych po bardziej złożone problemy z elektroniką.

Diagnoza Problemu: Pierwsze Kroki

Zanim przystąpimy do demontażu, warto wykonać kilka podstawowych czynności diagnostycznych, które mogą naprowadzić nas na właściwy trop.

1. Testowanie pilota i kluczyka: Upewnijmy się, że problem nie wynika z rozsynchronizowania kluczyka lub wyczerpanej baterii. Spróbujmy otworzyć samochód kilkukrotnie, używając zarówno pilota, jak i kluczyka w zamku drzwi kierowcy.
2. Obserwacja zachowania rygla: Po próbie otwarcia drzwi, obserwujmy, czy "bolec" na desce rozdzielczej lub w drzwiach próbuje się podnieść, czy też pozostaje całkowicie nieruchomy. To może wskazywać na problem z siłownikiem lub mechanizmem.
3. Sprawdzenie elektrycznej szyby: Jak wspomniano, problemy z szybą często współistnieją z awarią zamka. Brak reakcji szyby może sugerować uszkodzenie wiązki kablowej lub modułu sterującego w drzwiach.
4. Dioda LED: Brak migania diody na słupku drzwi kierowcy może być sygnałem problemu z modułem komfortu lub samymi drzwiami.

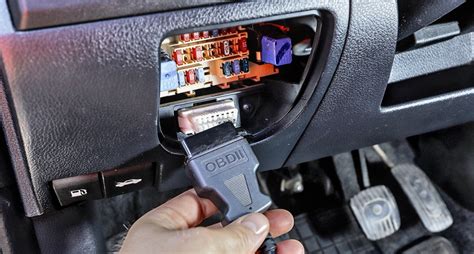

5. Diagnostyka komputerowa (VCDS/VAG-COM): Jeśli mamy dostęp do takiego narzędzia, podłączenie komputera do gniazda OBD-II może ujawnić konkretne błędy związane z modułem komfortu lub konkretnymi drzwiami. Błędy typu "komfort" często wskazują na problemy z zamkami, czujnikami lub wiązkami.

Rozwiązywanie Problemów: Od Prostych Do Zaawansowanych

W zależności od diagnozy, możemy zastosować różne metody naprawy. Ważne jest, aby działać metodycznie i ostrożnie, aby nie pogorszyć sytuacji.

Metoda 1: Uderzenie w Zamek (Ostateczność)

W sytuacjach krytycznych, gdy drzwi są kompletnie zablokowane, a inne metody zawiodły, niektórzy użytkownicy forum sugerowali użycie młotka i przecinaka. Jest to metoda drastyczna i powinna być stosowana tylko jako ostateczność, gdy inne opcje się wyczerpały i jesteśmy gotowi na potencjalne uszkodzenie elementów.

Procedura (niezalecana jako pierwszy krok):

1. Przygotowanie: Należy zaopatrzyć się w młotek i solidny przecinak.
2. Precyzyjne uderzenie: Celem jest delikatne uderzenie w obudowę zamka, tak aby wstrząs pomógł odblokować zablokowane elementy. Należy to robić z wyczuciem, aby nie uszkodzić blachy drzwi.
3. Uszkodzenie plastiku: Jak sugerują niektórzy, rozbicie plastikowej obudowy może umożliwić dostęp do mechanizmu i ułatwić jego rozblokowanie.

Uwaga: Ta metoda niesie ze sobą wysokie ryzyko uszkodzenia lakieru, blachy i samych elementów mechanicznych zamka. Po jej zastosowaniu, prawdopodobnie konieczna będzie wymiana całego zamka.

Metoda 2: Mechaniczne Odblokowanie po Demontażu Tapicerki

Najczęściej problem z zablokowanym zamkiem wymaga demontażu tapicerki drzwi. Jest to procedura, która wymaga cierpliwości i precyzji.

Kroki demontażu tapicerki drzwi tylnych (ogólny zarys):

1. Usunięcie śrub: Zlokalizuj i odkręć wszystkie śruby mocujące tapicerkę. Zazwyczaj znajdują się one w uchwycie klamki, pod listwą uszczelniającą, w narożnikach drzwi. W Passacie B5, tapicerka drzwi przednich jest mocowana na trzy śruby w kolorze brązu, a w drzwiach pasażera na dwie. Reszta panelu jest mocowana na zatrzaski.
2. Odkręcenie mechanizmu klamki: Należy odkręcić mechanizm klamki od reszty drzwi.
3. Demontaż klamki wewnętrznej i linki: Ostrożnie odłącz linkę mechanizmu otwierania drzwi od klamki.
4. Odkręcenie uchwytu z przyciskami: W przypadku drzwi z elektrycznymi szybami i lusterkami, należy odłączyć uchwyt z zespołem przycisków.
5. Odkrycie metalowego panelu: Po odkręceniu śrub, tapicerkę należy odciągnąć od drzwi, zaczynając od dołu, aby uwolnić zatrzaski. Należy uważać na przewody elektryczne, które nadal łączą tapicerkę z resztą drzwi. Panel można podnieść do góry, aby zdjąć go z górnej krawędzi rynny szyby.
6. Wyjęcie gumowych zaślepek: W metalowym panelu drzwi znajdują się dwie duże, okrągłe gumowe zaślepki. Należy je usunąć.
7. Demontaż szyby: Aby uzyskać dostęp do zamka, często konieczne jest wyjęcie szyby. Należy opuścić szybę do momentu pojawienia się łap mocujących ją do mechanizmu. Poluzować śruby mocujące szybę i wyjąć ją. W drzwiach tylnych, w przeciwieństwie do przednich, mechanizm mocowania szyby jest inny i wymaga wyjęcia plastikowej zawleczki blokującej.
8. Dostęp do zamka: Po wyjęciu szyby, uzyskujemy lepszy dostęp do mechanizmu zamka.

Po zdemontowaniu tapicerki i uzyskaniu dostępu do mechanizmu zamka, możemy podjąć próbę jego mechanicznego odblokowania. Często wystarczy ręczne przesunięcie odpowiednich dźwigni, które są teraz łatwiej dostępne. Czasami konieczne jest odłączenie cięgien od mechanizmu, aby móc niezależnie poruszać poszczególnymi elementami.

Metoda 3: Diagnostyka i Naprawa Siłownika Elektrycznego

Najczęstszą przyczyną problemów z zamkiem jest awaria siłownika elektrycznego. W zależności od konstrukcji, może to być osobny element lub zintegrowany z całym modułem zamka.

Typowe awarie siłownika:

• Uszkodzenie silniczka: Silnik elektryczny wewnątrz siłownika może ulec przepaleniu lub uszkodzeniu mechanicznemu.
• Zużycie przekładni: Zębate elementy wewnątrz siłownika mogą się zużyć, powodując zacinanie się mechanizmu.

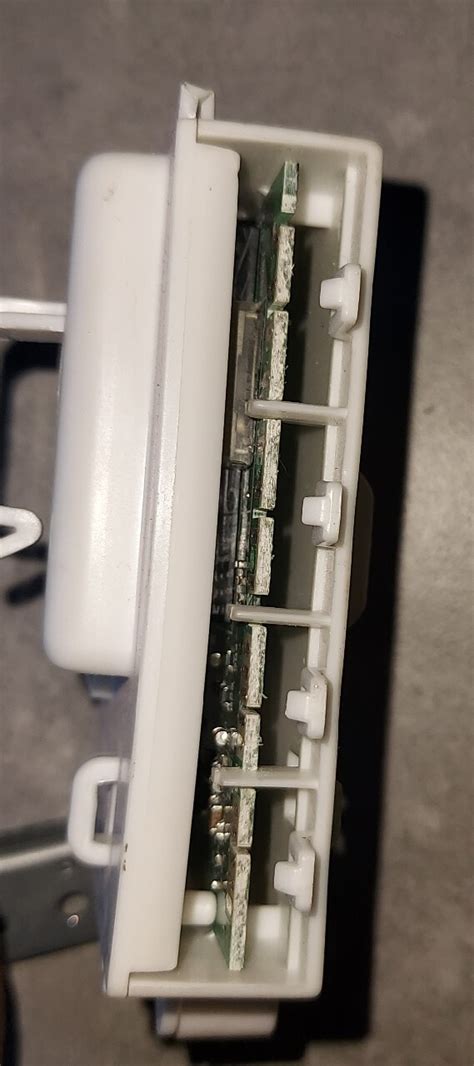

• Zimne luty: W przypadku modułów elektronicznych zintegrowanych z zamkiem, częstą przyczyną awarii są tzw. zimne luty na płytce drukowanej. Objawia się to przerwaniem połączenia elektrycznego.
• Uszkodzenie mikrostyków: Wadliwe mikrostyki, odpowiedzialne za sygnalizowanie stanu zamka, mogą powodować błędne działanie systemu.

Procedura sprawdzania i naprawy:

1. Wyjęcie zamka: Po demontażu tapicerki i ewentualnym wyjęciu szyby, należy odkręcić śruby mocujące cały moduł zamka do drzwi.
2. Demontaż zamka: Ostrożnie wyjąć zamek z drzwi.
3. Analiza wizualna: Dokładnie obejrzeć mechanizm pod kątem widocznych uszkodzeń, pęknięć czy śladów przepalenia.
4. Sprawdzenie połączeń elektrycznych: Zlokalizować kostkę elektryczną zamka. Sprawdzić, czy piny są czyste i nieuszkodzone.
5. Testowanie siłownika (jeśli jest dostępny): Jeśli siłownik jest oddzielnym elementem, można spróbować podać na jego piny odpowiednie napięcie (zgodne z dokumentacją lub eksperymentalnie), aby sprawdzić, czy reaguje. Należy pamiętać o polaryzacji - zamiana biegunów powinna spowodować ruch w przeciwnym kierunku.
6. Naprawa zimnych lutów: Jeśli problemem są zimne luty na płytce drukowanej zamka, konieczne będzie przelutowanie podejrzanych połączeń. Należy użyć dobrej lutownicy i cyny. Warto zwrócić uwagę na miejsca połączeń przewodów z płytką oraz na luty przy mikrostykach.
7. Wymiana mikrostyków: Jeśli mikrostyki są uszkodzone, można spróbować dobrać i wymienić je na nowe. Wymaga to umiejętności lutowania.
8. Wymiana całego zamka: W przypadku poważnego uszkodzenia mechanicznego siłownika lub braku możliwości naprawy, konieczna będzie wymiana całego modułu zamka na nowy lub używany.

Metoda 4: Sprawdzenie Instalacji Elektrycznej

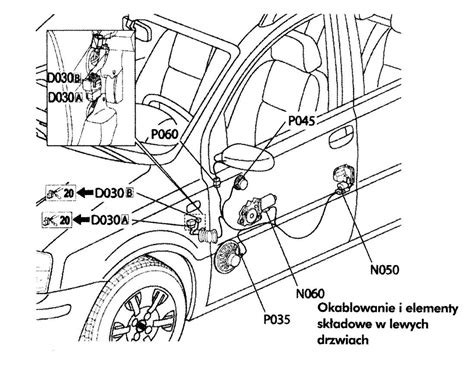

Problemy z zamkiem tylnych drzwi Passata B5 mogą również wynikać z uszkodzenia wiązki kablowej, która biegnie od sterownika samochodu do drzwi. Uszkodzenia te mogą być spowodowane przetarciem kabli w miejscu zginania (np. w progu drzwi lub w słupku) lub korozją na złączach.

Kroki diagnostyki instalacji:

1. Lokalizacja kostki w słupku: Wiele dyskusji na forach internetowych dotyczy lokalizacji kostki elektrycznej w słupku drzwi. Zazwyczaj znajduje się ona w okolicy zawiasów, często ukryta pod plastikową osłoną. Precyzyjna lokalizacja może się różnić w zależności od modelu i rocznika.
2. Wizualna inspekcja: Po zlokalizowaniu kostki, należy ją rozłączyć i dokładnie obejrzeć pod kątem korozji, wilgoci lub uszkodzeń pinów.
3. Sprawdzenie ciągłości przewodów: Używając multimetru, można sprawdzić ciągłość poszczególnych przewodów wiązki, od kostki w drzwiach do kostki w słupku lub dalej. Należy porównać otrzymane wyniki z dostępnym schematem elektrycznym pojazdu.
4. Sprawdzenie napięcia: Na pracującym silniku i po próbie aktywacji centralnego zamka, można sprawdzić, czy na odpowiednich pinach kostki pojawia się napięcie.

Jeśli stwierdzimy uszkodzenie wiązki, konieczna będzie jej naprawa - zazwyczaj przez wymianę uszkodzonego fragmentu lub przelutowanie połączeń.

Metoda 5: Moduł Komfortu

W niektórych przypadkach, problem z zamkami może być powiązany z awarią modułu komfortu. Jest to centralna jednostka sterująca wieloma funkcjami elektrycznymi w samochodzie, w tym centralnym zamkiem, elektrycznymi szybami, lusterkami, oświetleniem wewnętrznym.

Objawy wskazujące na problem z modułem komfortu:

• Wiele błędów związanych z "komfortem" po podłączeniu diagnostyki komputerowej.
• Jednoczesne problemy z innymi funkcjami elektrycznymi (np. lusterka, oświetlenie).
• Dioda bezpieczeństwa w drzwiach kierowcy nie zawsze zapala się.

Moduł komfortu znajduje się zazwyczaj pod deską rozdzielczą lub pod wykładziną podłogi. Jego diagnostyka i naprawa są bardziej skomplikowane i często wymagają specjalistycznej wiedzy. W niektórych przypadkach może być konieczna jego wymiana.

Podsumowanie i Dobre Praktyki

Naprawa zamka tylnych drzwi w Passacie B5 może być wyzwaniem, ale jest zazwyczaj możliwa do wykonania we własnym zakresie przy odrobinie cierpliwości i odpowiednich narzędziach. Kluczem do sukcesu jest metodyczne podejście do diagnozy i naprawy.

Dobre praktyki:

• Dokumentacja: W miarę możliwości poszukaj schematów elektrycznych swojego modelu Passata. Pomogą one w zrozumieniu działania systemu i lokalizacji poszczególnych elementów.
• Narzędzia: Upewnij się, że posiadasz odpowiednie narzędzia: zestaw kluczy Torx (szczególnie T20), śrubokręty, klucze płaskie, a w razie potrzeby także narzędzia do demontażu tapicerki. Do naprawy elektroniki przyda się lutownica.
• Bezpieczeństwo: Odłącz akumulator przed rozpoczęciem prac, zwłaszcza jeśli będziesz ingerować w instalację elektryczną.
• Części zamienne: Jeśli konieczna jest wymiana zamka lub siłownika, upewnij się, że kupujesz odpowiednią część zamienną. Sprawdzaj numery części po numerze VIN lub porównaj z oryginalnym elementem.
• Cierpliwość: Nie spiesz się. Dokładne wykonanie każdego kroku zmniejszy ryzyko popełnienia błędów.

Pamiętaj, że powyższe wskazówki mają charakter informacyjny. W przypadku wątpliwości, zawsze warto skonsultować się z wykwalifikowanym mechanikiem samochodowym.
