Zabudowy Autolawet: Kompleksowy Przewodnik po Konstrukcjach i Wyborze Podwozia

Tworzenie efektywnej i bezpiecznej autolawety to proces wymagający precyzji, wiedzy technicznej oraz świadomości potrzeb użytkownika. Niezależnie od tego, czy celem jest stworzenie pojazdu do transportu samochodów osobowych, maszyn rolniczych, czy specjalistycznego sprzętu, kluczowe jest odpowiednie zaprojektowanie i wykonanie zabudowy, a także wybór właściwego podwozia. Ten artykuł zgłębia aspekty konstrukcyjne, materiałowe i techniczne związane z zabudowami autolawet, analizując różne rozwiązania dla popularnych modeli samochodów dostawczych i ciężarowych.

Podstawy Konstrukcyjne Zabudów Autolawet

Sposób wykonania konstrukcji auto-lawety powinien być jednolity dla każdej marki samochodu, z uwzględnieniem specyficznych wymagań producenta podwozia. Kluczowe parametry, takie jak rozstaw osi, długość tylnego zwisu, dopuszczalna masa całkowita (DMC) oraz masa własna pojazdu, mają fundamentalne znaczenie dla bezpieczeństwa i funkcjonalności gotowego pojazdu.

Materiały Konstrukcyjne: Aluminium vs. Stal

Wśród najczęściej stosowanych materiałów do budowy autolawet znajdują się aluminium i stal. Oba mają swoje wady i zalety, a wybór często zależy od przeznaczenia pojazdu, budżetu oraz preferencji klienta.

Konstrukcje aluminiowe charakteryzują się niższą masą własną, co pozwala na przewożenie większego ładunku przy zachowaniu limitów DMC. Przykładem jest aluminiowa konstrukcja auto-lawety na ramę IVECO serii 35 z rozstawem osi 4100 mm i napędem na tylne koła. W takich przypadkach proponuje się ograniczenie długości zabudowy do niezbędnego minimum, np. 5050 mm, przy szerokości 2110 mm. Możliwe jest wykonanie zabudowy dłuższej, na przykład o długości 5270 mm, poprzez zwiększenie długości skosu o "jedną deskę". Innym przykładem jest projekt aluminiowej auto-lawety na ramę Renault Master 3 wersja L4, z napędem na tylne koła i kołami bliźniaczymi. Tutaj szerokość zabudowy wynosi 2110 mm, a długość jest zgodna z wytycznymi producenta i możliwościami homologacyjnymi. Producent określa maksymalne wydłużenie ramy oraz maksymalną długość pojazdu z zabudową.

Z kolei konstrukcje stalowe, choć cięższe, często oferują większą wytrzymałość i sztywność. Są one również zazwyczaj tańsze w produkcji. Przykładem jest projekt zabudowy na ramę MAN TGE, VW CRAFTER z rozstawem osi 4490 mm, gdzie konstrukcja wykonana jest ze stali i jest ocynkowana ogniowo. Podłoga w części najazdowej jest pokryta blachą aluminiową typu Lohr. W przypadku Fiata Ducato 3,5 t z rozstawem osi 3800 mm i tylnym zwisem 860 mm, stosuje się konstrukcję stalową, a podłogę w części najazdowej zakrywa się aluminiową blachą typ Lohr, a środek ryflowaną blachą aluminiową lub PCV konstrukcyjnym. Długość zabudowy jest "dopasowana" do możliwej homologacji, "bezstratnego" wykorzystania materiałów oraz optymalizacji kosztów.

Istnieją również konstrukcje stalowo-aluminiowe, które łączą zalety obu materiałów, starając się zredukować masę przy zachowaniu odpowiedniej wytrzymałości.

Wymiary i Proporcje

Optymalne wymiary zabudowy są kluczowe dla bezpieczeństwa i funkcjonalności. Standardowe wymiary platformy autolawety to długość od 4,6 do 5 metrów i szerokość około 2,1 metra. Aby umożliwić wykonanie takich konfiguracji, odpowiedni rozstaw osi podwozia powinien wynosić od 3,8 do nawet 4,7 metra.

Długość zabudowy jest ściśle powiązana z dopuszczalnymi prawnie wymiarami pojazdu oraz możliwością jego homologacji. Zbyt długi zwis tylny może stwarzać problemy podczas manewrowania, a także wpływać na rozkład masy i stabilność pojazdu. Zbyt długi zwis może nachodzić na sąsiedni pas drogowy lub "zamiatać pobocze" przy skręcaniu. Zbyt długi zwis może stworzyć dźwignię i nawet mały nacisk przyczepy na hak może unieść przód samochodu lub, co gorsza, na tyle zmniejszyć nacisk na przednią oś, że stracimy kontrolę nad kierowanym autem.

Wybór Podwozia pod Zabudowę Autolawety

Wybór odpowiedniego podwozia jest fundamentem każdej udanej zabudowy autolawety. Kluczowe czynniki, na które należy zwrócić uwagę, wpływają na komfort jazdy, bezpieczeństwo, koszty eksploatacji oraz możliwości transportowe.

Kluczowe Cechy Podwozia

1. Rozstaw Osi: Jest to jeden z najważniejszych parametrów. Samochód powinien być odpowiednich rozmiarów, aby po wykonaniu lawety prowadzenie samochodu było dostatecznie komfortowe i bezpieczne. Jak wspomniano, dla standardowych wymiarów platformy autolawety, rozstaw osi powinien wynosić od 3,8 m do 4,7 m.
2. Masa Własna: Decyduje o tym, jak duży ładunek będzie możliwy do przewożenia. Wybierając samochód o mniejszej masie własnej, możemy podjąć się transportu cięższego ładunku przy zachowaniu limitów DMC.
3. Moc Silnika: Samochód pod zabudowę autolawety musi mieć wystarczającą moc, aby zapewnić odpowiednią dynamikę pojazdu podczas transportu. Krótko mówiąc, im większa moc, tym lepiej. W segmencie aut dostawczych dostępne są różne konfiguracje silników diesla o zróżnicowanej pojemności i mocy.
4. Napęd: Samochody z napędem na tył są powszechnie uważane za prawdziwe "kombajny" wśród autolawet. Sprawdzają się przy ciężkich i wymagających załadunkach dzięki lepszemu rozłożeniu masy na osiach samochodu.
5. Wytrzymałość i Jakość Materiałów: Samochód pod zabudowę autolawety musi być wytrzymały i posiadać odpowiednią jakość zastosowanych w nim materiałów i podzespołów. Kluczowa jest również wytrzymałość zawieszenia.
6. Cena: Choć jest to kwestia indywidualna, inwestycja w dobry samochód to inwestycja na lata. Samochód pod zabudowę jest narzędziem pracy, które ma służyć przez długi czas, dlatego odradza się zbytnie oszczędzanie.

Popularne Modele Podwozi

Rynek oferuje wiele modeli, które dobrze nadają się do zabudowy autolawety. Do najczęściej wybieranych należą:

• Renault Master: Jest to jeden z łatwiej dostępnych i atrakcyjnych cenowo modeli, co przekłada się na jego popularność. Analizując wersje, można spotkać przykłady takie jak Renault Master 3 (2009-2019) z rozstawem osi 4332 mm (wersja L3, napęd przedni, tylne koła pojedyncze 235/65R16) lub wersję L4 z napędem na tylne koła i kołami bliźniaczymi.
• Volkswagen Crafter / MAN TGE: Te modele, będące wspólnym projektem Volkswagena i Mercedesa (w przypadku starszych generacji Craftera 2007-2017), oferują solidne ramy i przestronne kabiny. Dostępne są w różnych wariantach, np. z rozstawem osi 4325 mm (koła bliźniacze) lub 4490 mm (wersja z największym rozstawem osi, często z sypialnią za-kabinową). VW Crafter ma dopuszczalną masę całkowitą do 5000 kg, a Mercedes do 5500 kg. Nowy VW Crafter w wersji z największym rozstawem osi 4490 mm ma DMC 3500 kg, a DMC zespołu pojazdów 6000 kg (pojazd + przyczepa), z masą pojazdu do zabudowy wynoszącą 1850 kg (bez tylnej belki oraz elementów mocowania koła zapasowego).
• Mercedes-Benz Sprinter: Bardzo popularny wybór, znany ze swojej wytrzymałości i wszechstronności. Przykładem jest Mercedes Sprinter DMC 3500 kg + przyczepa 2000 kg, gdzie masa pojazdu do zabudowy wynosi 1725-1795 kg, zależnie od silnika i skrzyni biegów.

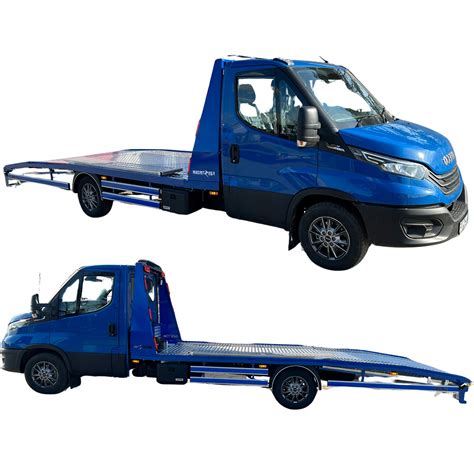

• Iveco Daily: Seria 35 charakteryzuje się solidną ramą, na której można wykonać zabudowy aluminiowe.
• Fiat Ducato: Często wybierany ze względu na dobrą relację ceny do jakości i dostępność różnych wersji. Przykładem jest Fiat Ducato 3,5 t z rozstawem osi 3800 mm i tylnym zwisem 860 mm, a także wersje z rozstawem osi 4035 mm i tylnym zwisem 860 mm, kołami 15-calowymi. Wersja tej ramy jest uważana za jedną z najlepszych do wykonania autolawety, często w konfiguracji aluminiowej z jednym załamaniem podłogi, o długości zabudowy 4800 mm.
• Ford Transit: Kolejny popularny model w segmencie pojazdów dostawczych, ceniony za niezawodność.

Projektowanie i Homologacja Zabudów

Proces projektowania zabudowy autolawety powinien być zgodny z wytycznymi "producentów pojazdów". Producenci udostępniają szczegółowe instrukcje oraz zalecane materiały, z których należy wykonywać zabudowy. Ignorowanie tych wytycznych, zwłaszcza w zakresie długości tylnego zwisu, może prowadzić do problemów prawnych i utraty kontroli nad pojazdem.

Kluczowe Aspekty Projektowe

• Wytyczne Producenta: Zawsze należy zapoznać się z dokumentacją techniczną podwozia, która zawiera informacje o maksymalnym dopuszczalnym obciążeniu osi, dopuszczalnej długości zabudowy, maksymalnym tylnym zwisie oraz zalecanych materiałach.
• Homologacja: Każda zabudowa musi przejść proces homologacji, aby mogła legalnie poruszać się po drogach. Projekt musi uwzględniać wszystkie wymagania techniczne i bezpieczeństwa stawiane przez organy homologacyjne.
• Optymalizacja Materiałów: Dążenie do "bezstratnego" wykorzystania materiałów oraz optymalizacji kosztów jest kluczowe dla rentowności projektu.
• Model 3D: Wykonanie modelu 3D zabudowy pozwala na wizualizację projektu, weryfikację dopasowania do podwozia oraz identyfikację potencjalnych problemów jeszcze przed rozpoczęciem produkcji.

Specyficzne Zastosowania

Niektóre projekty zabudów są dostosowane do specyficznych potrzeb. Przykładem jest autolaweta na ramę MAN TGX 26.400 (samochód trzyosiowy) z rozstawem osi 5100 mm między osią skrętną a napędową. Projekt takiej zabudowy jest opracowywany na podstawie fabrycznych rysunków auta, dodatkowych pomiarów ramy oraz wytycznych właściciela. Opony są często wymieniane na większe, np. 295/60 R22,5. Tego typu autolawety są dostosowane do przewożenia wysokich pojazdów, maszyn rolniczych, etc.

Proces Realizacji Zabudowy

W Polsce działa kilkaset firm wykonujących zabudowy pojazdów. Większość z nich korzysta z systemowych profili aluminiowych (desek) układanych na ramie pomocniczej. Mniejsze firmy, które dotychczas wykonywały zabudowy stalowe, często borykały się z brakiem cynkowania z powodu ograniczeń logistycznych, jednak sytuacja ta ulega zmianie w związku z częstszymi kontrolami drogowymi.

Wykonanie i Montaż

Obserwując rynek, można opracować jeden typ konstrukcji przedłużającej ramę pojazdu, pasującej do niemal każdej marki auta. Rama montażowa konstrukcji stalowej lub aluminiowej będzie prawie identyczna, ale będzie różnić się wysokością, co wynika z konieczności uzyskania "odpowiedniej" przestrzeni dla prowadnic trapów. Długość konstrukcji "skosu" oraz kąt wjazdu są dostosowywane do wytycznych producenta samochodu oraz możliwości homologacyjnych.

Masa całej konstrukcji auto-lawety jest redukowana do "niezbędnego" minimum. Stalowa konstrukcja, wzmocnienia haka są przykręcane i montowane w końcowym etapie składania autolawety, podobnie jak w typowych konstrukcjach tego typu.

Usługi Dodatkowe

Dla ułatwienia procesu, polecane firmy mogą wcześniej przygotować konstrukcję autolawety, tak aby klient przyjechał samochodem tylko raz, na montaż, który może potrwać do 8 godzin. Istnieje również opcja "mobilnego" spawacza z własnym zapleczem warsztatowym i zarejestrowaną działalnością gospodarczą.

Projekty zabudów będą dodawane systematycznie w dziale projektów, obejmując konstrukcje aluminiowe, stalowe i stalowo-aluminiowe dla różnych wersji pojazdów. Do projektów dołączane jest zestawienie materiałów, kosztorys oraz baza producentów lub dystrybutorów elementów autolawety.
