Zbrojenie Elementów Żelbetowych: Klucz do Trwałości i Bezpieczeństwa Konstrukcji

Zbrojenie ścian żelbetowych stanowi kluczowy element zapewniający bezpieczeństwo i trwałość konstrukcji budowlanych. Aby spełniało ono swoje zadanie, musi być zgodne ze ściśle określonymi wymaganiami normowymi. Niniejszy artykuł omawia zasady dotyczące zbrojenia, w tym minimalne i maksymalne wartości zbrojenia oraz ich rozmieszczenie, co jest niezbędne do prawidłowego funkcjonowania ścian żelbetowych. W miarę jak rozwijają się technologie budowlane, zrozumienie zasad zbrojenia staje się coraz bardziej istotne. Przedstawiamy również najczęstsze błędy popełniane podczas zbrojenia i sposoby ich unikania, aby zapewnić maksymalną efektywność i bezpieczeństwo konstrukcji.

Podstawowe Zasady Zbrojenia Ścian Żelbetowych

Właściwe zbrojenie ścian żelbetowych jest kluczowe dla zapewnienia ich trwałości i bezpieczeństwa. Zasady zbrojenia obejmują zarówno rodzaje stosowanego zbrojenia, jak i ich znaczenie dla integralności strukturalnej budynków. Przestrzeganie zasad zbrojenia wpływa na wydajność konstrukcji oraz jej długowieczność. Właściwe rozmieszczenie prętów zbrojeniowych, ich średnice oraz minimalne i maksymalne wartości zbrojenia są istotne dla osiągnięcia pożądanych parametrów wytrzymałościowych.

Wymagania dotyczące zbrojenia pionowego obejmują minimalne pole przekroju, które powinno wynosić co najmniej 0,002 × Ac, gdzie Ac to pole przekroju ściany. W przypadku, gdy pole przekroju zbrojenia przekracza 0,02 × Ac, konieczne jest zastosowanie dodatkowego zbrojenia poprzecznego. Z kolei zbrojenie poziome należy umieścić przy każdej powierzchni bocznej ściany. Minimalne pole przekroju zbrojenia poziomego nie może być mniejsze niż 0,001 × Ac lub 25% zbrojenia pionowego. Rozstaw prętów poziomych nie powinien przekraczać 300 mm, natomiast rozstaw prętów pionowych nie może być większy niż 400 mm ani trzykrotnej grubości ściany.

Właściwe rozstawienie prętów zbrojeniowych jest kluczowe dla maksymalizacji efektywności konstrukcji żelbetowych. Pręty zbrojeniowe powinny być rozmieszczone równomiernie, co pozwala na równomierne przenoszenie obciążeń. Optymalny rozstaw prętów pionowych nie powinien przekraczać 400 mm, co zapewnia odpowiednią sztywność i stabilność ścian. W przypadku zbrojenia poziomego, minimalne pole przekroju powinno wynosić co najmniej 0,001 × Ac lub 25% zbrojenia pionowego. Zastosowanie odpowiednich wartości zbrojenia poziomego, jak i pionowego, ma kluczowe znaczenie dla zachowania integralności strukturalnej.

Częste Błędy w Zbrojeniu i Jak Ich Unikać

Podczas układania zbrojenia w ścianach żelbetowych występuje wiele powszechnych błędów, które mogą negatywnie wpłynąć na trwałość i bezpieczeństwo konstrukcji. Jednym z najczęstszych błędów jest niewłaściwe rozmieszczenie prętów, co prowadzi do nierównomiernego rozkładu obciążeń. Zbyt duże odległości między prętami mogą skutkować osłabieniem struktury, a także zwiększeniem ryzyka pęknięć w betonie.

Innym istotnym błędem jest niewłaściwe umiejscowienie zbrojenia w narożach ścian. Naroża są miejscami, w których występują największe naprężenia, dlatego pręty powinny być tam rozmieszczone w sposób szczególny. Często pomija się także wymagania dotyczące minimalnej otuliny zbrojenia, co naraża stal na korozję.

Właściwe umiejscowienie prętów zbrojeniowych w konstrukcji żelbetowej ma kluczowe znaczenie dla jej integralności strukturalnej. Pręty powinny być rozmieszczone w taki sposób, aby efektywnie przenosiły obciążenia i minimalizowały ryzyko pęknięć. Niewłaściwe umiejscowienie prętów może prowadzić do osłabienia konstrukcji, co w dłuższej perspektywie może skutkować poważnymi uszkodzeniami. Właściwe umiejscowienie prętów w narożach oraz w miejscach, gdzie występują większe obciążenia, jest szczególnie istotne. Pręty powinny być umieszczone w odpowiedniej odległości od krawędzi ściany, aby zapewnić im odpowiednią ochronę przed korozją oraz wpływem czynników zewnętrznych.

Normy Budowlane i Ich Rola w Zbrojeniu

Normy budowlane mają kluczowy wpływ na zbrojenie ścian żelbetowych, ponieważ określają standardy, które muszą być spełnione, aby zapewnić bezpieczeństwo i trwałość konstrukcji. Przepisy te regulują wszystkie aspekty zbrojenia, od minimalnych i maksymalnych wartości zbrojenia, po wymagania dotyczące rozmieszczenia prętów. Dzięki tym normom, inżynierowie i architekci mogą projektować budynki, które są nie tylko funkcjonalne, ale również odporne na różnorodne obciążenia i warunki atmosferyczne. Wprowadzenie norm budowlanych ma na celu również ujednolicenie praktyk w branży budowlanej, co pozwala na zwiększenie jakości i bezpieczeństwa w budownictwie. Normy te są regularnie aktualizowane, aby dostosować się do nowych technologii i materiałów, co wpływa na poprawę efektywności zbrojenia.

W kontekście zbrojenia ścian żelbetowych, istnieje wiele norm i standardów, które określają wymagania dotyczące projektowania i wykonawstwa. Jednym z najważniejszych dokumentów jest Eurokod 2, który zawiera zasady projektowania konstrukcji betonowych w Europie. Eurokod 2 wskazuje na minimalne wymagania dotyczące zbrojenia, w tym wartości zbrojenia pionowego i poziomego, oraz ich rozmieszczenie w konstrukcji. Innym istotnym standardem jest ACI 318, opracowany przez American Concrete Institute, który jest często stosowany w Stanach Zjednoczonych i innych krajach. ACI 318 dostarcza szczegółowych informacji na temat wymagań dotyczących zbrojenia, w tym minimalnych wartości przekrojów prętów oraz zasad ich rozmieszczenia.

Aby zapewnić, że projekt zbrojenia ścian żelbetowych jest zgodny z obowiązującymi przepisami, kluczowe jest wprowadzenie odpowiednich strategii już na etapie planowania. Po pierwsze, inżynierowie i architekci powinni dokładnie zapoznać się z lokalnymi normami budowlanymi oraz regulacjami, które dotyczą zbrojenia. Warto również współpracować z ekspertami w dziedzinie prawa budowlanego, aby upewnić się, że wszystkie aspekty projektu są zgodne z wymogami. Po drugie, kluczowe jest przeprowadzenie analizy ryzyka, aby zidentyfikować potencjalne problemy związane z przestrzeganiem norm. Użycie oprogramowania do modelowania informacji o budynkach (BIM) może znacznie ułatwić proces, pozwalając na wizualizację i symulację różnych scenariuszy dotyczących zbrojenia.

Wizualizacje i Innowacje w Zbrojeniu

Wizualizacje odgrywają kluczową rolę w zrozumieniu zasad zbrojenia ścian żelbetowych. Użycie diagramów i schematów pozwala na lepsze zobrazowanie rozmieszczenia prętów zbrojeniowych oraz ich wpływu na integralność konstrukcji. Wizualne przedstawienie zbrojenia ułatwia komunikację między projektantami, inżynierami a wykonawcami, co prowadzi do lepszego zrozumienia wymagań i oczekiwań. Współczesne technologie, takie jak modelowanie 3D, umożliwiają tworzenie szczegółowych wizualizacji, które mogą być używane w prezentacjach dla klientów oraz podczas szkoleń dla pracowników. Takie podejście zwiększa efektywność i dokładność w realizacji projektów budowlanych.

W miarę jak branża budowlana ewoluuje, innowacyjne technologie zaczynają odgrywać coraz większą rolę w procesie zbrojenia ścian żelbetowych. Wykorzystanie kompozytów włóknowych jako alternatywy dla tradycyjnej stali zbrojeniowej staje się coraz bardziej popularne. Materiały te oferują lepszą odporność na korozję i mniejsze ciężary, co może prowadzić do zmniejszenia kosztów materiałowych oraz uproszczenia procesu budowy. Warto również zwrócić uwagę na systemy monitorowania w czasie rzeczywistym, które pozwalają na ciągłe śledzenie stanu zbrojenia w konstrukcjach. Dzięki czujnikom umieszczonym w betonie można na bieżąco analizować naprężenia i deformacje, co pozwala na szybką identyfikację potencjalnych problemów. Takie podejście nie tylko zwiększa bezpieczeństwo konstrukcji, ale również wydłuża jej żywotność, umożliwiając przeprowadzanie działań konserwacyjnych w odpowiednim czasie.

Zbrojenie Fundamentów: Kluczowy Etap Budowy

Prace przy wykonywaniu fundamentów podczas budowania domu są niezwykle ważne. Sam sposób posadowienia ma bardzo duży wpływ na to, jak wytrzymały jest budynek. Dlatego warto mieć świadomość tego, jak wygląda zbrojenie fundamentów i jakie są najczęściej popełniane błędy. Każdy błąd ma swoją cenę, więc warto zminimalizować ryzyko nieoczekiwanych, dodatkowych kosztów i dowiedzieć się, o czym pamiętać przy zbrojeniu.

Na Czym Polega Zbrojenie Fundamentów i Dlaczego Jest Tak Ważne?

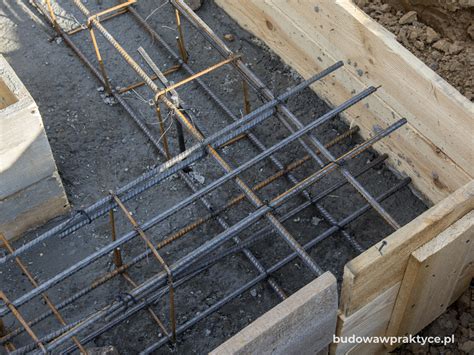

Każda osoba stawiająca budynek zdaje sobie sprawę z tego, jak istotne jest przygotowanie w odpowiedni sposób, z należytą starannością i świadomością, fundamentów. Jednym z etapów jest ich zbrojenie. To pręty oraz strzemiona wykonane z odpowiedniej klasy stali, które posiadają dopasowaną, zgodną z projektem średnicę. Stal odgrywa kluczową rolę, ponieważ pozwala na poprawne przenoszenie wszelkich naprężeń rozciągających. Dlatego często zdarza się, że popełnianych jest wiele błędów.

Bardzo ważne jest dostarczenie na miejsce budowy odpowiedniego rodzaju prętów - prostych, wygiętych czy siatek. Najpowszechniej stosowanym rozwiązaniem jest zakup prętów prostych w specjalnych wiązek, z których wykonywane jest zbrojenie na miejscu. Tam też przycina się ich długość tak, by spełniała wszelkie oczekiwania i wymagania. Dalej są one wyginane oraz łączone ze sobą za pomocą specjalnych strzemion, a także drutu wiązałkowego.

Najczęściej Popełniane Błędy w Zbrojeniu Fundamentów

• Niewystarczająca długość zakładu zbrojenia fundamentów: Jednym z najczęściej pojawiających się błędów w zbrojeniu jest zbyt mała długość zakładu zbrojenia. Najbardziej pożądanym, optymalnym rozwiązaniem jest, gdy elementy żelbetowe posiadają zbrojenie ciągłe, czyli takie, które zostało wykonane z nieprzerwanych prętów. Jest to jednak rzadkość - najczęściej jest to niemożliwe. Najczęściej wynika to z faktu, że maksymalna długość prętów stosowanych przy zbrojeniach jest ograniczona możliwościami transportowymi. Dlatego też pręty układa się tak, aby zapewnić im odpowiednią ciągłość. Można to zrobić, łącząc je na różnorodne sposoby - np. na zakład. Tutaj najczęściej zdarza się, że nie zachowujemy odpowiedniej długości zakładu. W efekcie pojawiają się rysy, elementy niszczeją i w efekcie tracą swoją trwałość.

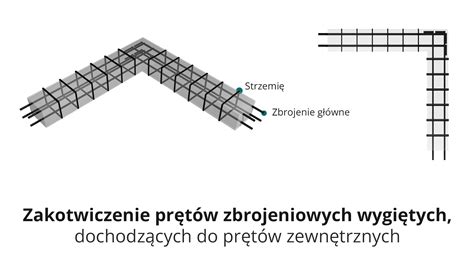

• Za mała długość zakotwienia zbrojenia fundamentów: Kolejnym problemem, jaki pojawia się w kontekście zbrojenia, jest zbyt mała długość zakotwienia prętów w betonie. Jaka jest odpowiednia? Taka, która da gwarancję, że przyczepność między zbrojeniem a samym betonem będzie na tyle dobra, że swobodnie przeniesione zostanie obciążenie. Tutaj podobnie jak w kontekście długości zakładu, istnieją normy, jakie określają, jaka powinna być długość zakotwienia. Zależą one od różnych czynników - między innymi od średnicy prętów, ich kształtu, gatunku stali, rodzaju obciążenia oraz samej klasy betonu. Należy dopilnować, że długość zakotwienia prętów zbrojeniowych będzie precyzyjnie sprawdzona przez osobę nadzorującą budowę - to samo w przypadku samego zakładu.

• Nadmiar zbrojenia fundamentów bądź jego brak: Warto wspomnieć także o innym błędzie, jakim jest niedopasowanie gęstości zbrojenia do warunków. Najczęstszym przypadkiem jest brak zbrojenia elementów czy także wykonanie go z takich prętów, gdzie łączny przekrój jest niewłaściwy i zbyt mały. Dzieje się tak, gdy np. stosowane są pręty o znacznie mniejszej średnicy aniżeli jest to ustalone w projekcie. Błędy, które mają związek z niedomiarem czy nadmiarem zbrojenia są efektem niewystarczającej wiedzy, niekiedy niedopatrzenia czy braku odpowiedzialności. Nie mniej może to doprowadzić do tragedii, dlatego tak ważne jest dopilnowanie zgodności zbrojenia z tym, co jest zawarte w projektach. Nikt nie chce odkształceń czy awarii konstrukcji. Podobnym błędem jest także nadmiar prętów w przekroju. Odległości wtedy są zbyt małe, co sprawia, że występuje zbyt mała otulina. To zaś prowadzi do zmniejszenia przyczepności betonu oraz szybkiej korozji prętów wykonanych ze stali.

• Niezadbanie o ciągłość zbrojenia: Bardzo często pojawiającym się błędem podczas budowy fundamentów oraz ich zbrojenia, jest błąd ciągłości w nim. Jeśli występują elementy, które muszą tworzyć całość, a w rzeczywistości tak nie jest, to stanowi to bardzo duży problem oraz zagrożenie. Chodzi o takie miejsca jak np. narożniki czy skrzyżowania. To tam niewłaściwe połączenie prętów czy ulokowanie zbrojenia jest dużym błędem i niebezpieczeństwem w jednym.

Płyta Fundamentowa a Zbrojenie

Stosując płytę fundamentową zamiast tradycyjnych fundamentów również mamy do czynienia ze zbrojeniem. Właściwie zaprojektowana płyta pozwala uniknąć wszelkich błędów przy zbrojeniu, dzięki czemu mamy pewność, że nasze fundamenty będą prawidłowo wykonane i długowieczne. Jedną z czynności podczas wykonywania konstrukcji żelbetowych jest montaż zbrojenia. Ogólne wytyczne dotyczące konstruowania i montażu zbrojenia w konstrukcjach żelbetowych można odnaleźć w normach, jak i specyfikacji technicznej wykonania i odbioru robót. Na co należy zwrócić uwagę podczas montażu zbrojenia?

Prace związane z montażem zbrojenia można rozpocząć po wykonaniu i odbiorze deskowań. Podstawową zasadą obowiązującą podczas konstruowania i montażu zbrojenia jest zapewnienie bezproblemowego i prawidłowego przebiegu betonowania, czyli zapewnienie dokładnego otulenia prętów zbrojeniowych przez mieszankę betonową. Dlatego też montowane pręty zbrojeniowe powinny tworzyć trwałe połączenia tak, aby podczas ich montażu, betonowania, jak i zagęszczania mieszanki betonowej nie doszło do ich uszkodzenia. Jest to szczególnie ważne w przypadku zakotwień i zakładów prętów zbrojeniowych, a także grubości otuliny. Zamontowane zbrojenie powinno być w należytym stanie. W zależności od rodzaju stali zbrojeniowej czy warunków technologicznych montaż zbrojenia można wykonać stosując drut wiązałkowy bądź spawanie punktowe. Najpopularniejszą metodą łączenia prętów zbrojeniowych jest wiązanie zbrojenia za pomocą drutu wiązałkowego. W tym celu stosuje się drut wiązałkowy o średnicy od 0,8 mm do 1,6 mm.

Zbrojenie Stropów: Wymagania i Techniki

Zbrojenie płyty stropowej jest kluczowym elementem w budowie, który zapewnia jej wytrzymałość i bezpieczeństwo. W zależności od konstrukcji płyty, zbrojenie może być wykonane w różnych kierunkach. Płyty pracujące jednokierunkowo wymagają zbrojenia nośnego w jednym kierunku, natomiast płyty wielokierunkowe są zbrojone w wielu kierunkach, co zwiększa ich nośność. Właściwy dobór materiałów zbrojeniowych oraz znajomość technik zbrojenia są kluczowe dla zapewnienia trwałości konstrukcji. Warto również zwrócić uwagę na normy i standardy, które regulują te procesy, aby uniknąć typowych błędów.

Wybór Materiałów i Technik Zbrojeniowych

Wybór odpowiednich materiałów do zbrojenia płyty stropowej jest kluczowy dla zapewnienia trwałości i bezpieczeństwa konstrukcji. Wśród najczęściej stosowanych materiałów znajdują się różne typy stali zbrojeniowej oraz nowoczesne kompozyty. Stal zbrojeniowa, znana ze swojej wysokiej wytrzymałości na rozciąganie, jest standardowym wyborem w budownictwie. Właściwości materiałów zbrojeniowych mają bezpośredni wpływ na ich zastosowanie w różnych projektach budowlanych. Na przykład, stal zbrojeniowa klasy A500, charakteryzująca się wysoką twardością i elastycznością, jest często używana w konstrukcjach narażonych na duże obciążenia. Z drugiej strony, kompozyty, mimo wyższych kosztów, zyskują na popularności w projektach, gdzie lekkość materiału i odporność na czynniki atmosferyczne są kluczowe.

Stal zbrojeniowa występuje w różnych klasach, z których każda ma swoje unikalne właściwości i zastosowania. Na przykład, stal A500 jest powszechnie stosowana w budownictwie ze względu na swoją wysoką wytrzymałość i elastyczność, co czyni ją idealnym materiałem do zbrojenia płyt stropowych w obiektach przemysłowych. Inne klasy, takie jak A600, oferują jeszcze większą odporność na obciążenia, co jest korzystne w projektach wymagających większej nośności. W ostatnich latach coraz większą popularność zdobywają kompozyty, które oferują wiele korzyści w zbrojeniu stropów. Materiały takie jak włókna węglowe i szklane są znane ze swojej odporności na korozję oraz niskiej wagi, co ułatwia ich transport i montaż. Kompozyty są szczególnie przydatne w projektach, gdzie lekkość i wytrzymałość są kluczowe, na przykład w budynkach o nowoczesnej architekturze.

W budownictwie kluczowym elementem jest dobór odpowiednich technik zbrojenia, które mają na celu optymalizację nośności stropów. Istnieją różne metody, które można zastosować, w tym zbrojenie jednowarstwowe i dwuwarstwowe. Każda z tych technik ma swoje zalety i wady, które wpływają na efektywność konstrukcji. W przypadku zbrojenia jednowarstwowego, pręty zbrojeniowe są rozmieszczone w jednym kierunku, co jest odpowiednie dla mniejszych obciążeń. Z kolei zbrojenie dwuwarstwowe, które polega na układaniu prętów w dwóch kierunkach, zwiększa wytrzymałość stropów i jest stosowane w obiektach wymagających większej nośności.

• Zbrojenie jednowarstwowe: Technika, w której pręty zbrojeniowe są umieszczane w jednym kierunku, co czyni ją idealną dla stropów narażonych na mniejsze obciążenia. Tego rodzaju zbrojenie jest często stosowane w konstrukcjach jednorodzinnych oraz w budynkach o mniejszej wysokości. Główne zalety to prostota wykonania oraz niższe koszty.

• Zbrojenie dwuwarstwowe: Polega na układaniu prętów w dwóch kierunkach, co znacząco zwiększa wytrzymałość stropów. Ta technika jest szczególnie zalecana dla obiektów, które będą narażone na duże obciążenia, takie jak budynki użyteczności publicznej czy przemysłowe. Zastosowanie zbrojenia dwuwarstwowego pozwala na lepsze rozkładanie sił wewnętrznych, co przekłada się na większą stabilność konstrukcji.

Przestrzeganie Norm i Unikanie Błędów w Zbrojeniu Stropów

W kontekście zbrojenia stropów, przestrzeganie odpowiednich norm i standardów jest kluczowe dla zapewnienia bezpieczeństwa i trwałości konstrukcji. Normy te określają wymagania dotyczące materiałów, technik oraz metod obliczeniowych, które powinny być stosowane podczas projektowania i wykonania zbrojenia. Na przykład, norma PN-EN 1992-1-1 dostarcza wytycznych dotyczących projektowania konstrukcji betonowych, w tym zbrojenia stropów. Ważne jest, aby projektanci i wykonawcy byli świadomi kluczowych norm oraz ich zastosowania w praktyce. Często popełniane błędy, takie jak niewłaściwe rozmieszczenie prętów zbrojeniowych czy niedostosowanie grubości stropu do przewidywanych obciążeń, mogą prowadzić do poważnych konsekwencji.

Przed rozpoczęciem prac związanych z zbrojeniem płyty stropowej, kluczowe jest zapoznanie się z wymaganiami normatywnymi, które regulują proces budowy. Norma PN-EN 1992-1-1 dostarcza szczegółowych informacji na temat wymagań dotyczących zbrojenia, w tym minimalnych grubości stropów oraz zasad dotyczących osiowego rozstawu prętów. Warto również znać zasady dotyczące obliczania nośności, co jest istotne dla zapewnienia bezpieczeństwa konstrukcji.

W procesie zbrojenia stropów, przestrzeganie norm jest kluczowe, jednak wiele osób popełnia błędy, które mogą wpłynąć na bezpieczeństwo konstrukcji. Jednym z najczęstszych błędów jest niewłaściwe rozmieszczenie prętów zbrojeniowych, co często prowadzi do osłabienia stropu. Inny powszechny problem to brak odpowiedniej dokumentacji, która potwierdza zgodność z normami, co może skutkować trudnościami podczas odbioru technicznego. Aby uniknąć tych pułapek, warto wdrożyć systematyczne kontrole na każdym etapie budowy. Umożliwia to wczesne wykrywanie niezgodności i ich korekcję. Ponadto, korzystanie z profesjonalnych szkoleń oraz konsultacji z ekspertami może pomóc w lepszym zrozumieniu norm i ich zastosowania.

Zastosowanie Zbrojenia w Różnych Typach Stropów

W praktyce, zbrojenie płyty stropowej może być dostosowane do różnych rodzajów stropów, co znacząco wpływa na ich wytrzymałość i funkcjonalność. Na przykład, w stropach monolitycznych zbrojenie wykonuje się w jednym lub dwóch kierunkach, w zależności od obciążeń, które strop będzie musiał wytrzymać. Zastosowanie odpowiednich technik zbrojeniowych, takich jak zbrojenie jednowarstwowe lub dwuwarstwowe, pozwala na efektywne rozłożenie obciążeń i zwiększenie nośności stropu.

Innym przykładem są stropy prefabrykowane, które zyskują na popularności ze względu na szybkość montażu oraz precyzyjne wykonanie. Zbrojenie w takich stropach często jest wstępnie przygotowane w fabryce, co umożliwia łatwe dostosowanie do wymogów projektowych. Dzięki temu, proces budowy staje się bardziej efektywny, a ryzyko błędów konstrukcyjnych jest zminimalizowane.

Zbrojenie płyty stropowej żelbetowej jest kluczowym procesem, który zapewnia odpowiednią nośność i bezpieczeństwo konstrukcji. W praktyce stosuje się różne techniki, takie jak zbrojenie jednowarstwowe i dwuwarstwowe, które są dostosowane do specyficznych wymagań projektowych. Wyzwania związane z tym procesem obejmują m.in. precyzyjne rozmieszczenie prętów zbrojeniowych oraz zapewnienie ich odpowiedniego zakotwienia w betonie. Ważnym aspektem zbrojenia stropów żelbetowych jest kontrola jakości używanych materiałów oraz ich zgodność z normami budowlanymi. Niewłaściwe wykonanie lub wybór materiałów może skutkować nieprzewidzianymi kosztami naprawy lub, co gorsza, zagrożeniem dla bezpieczeństwa użytkowników.

Zbrojenie płyty stropowej prefabrykowanej oferuje wiele korzyści, takich jak szybkość montażu oraz precyzyjne wykonanie. W tym przypadku zbrojenie jest często przygotowywane w kontrolowanych warunkach fabrycznych, co pozwala na uzyskanie wysokiej jakości i zgodności z projektem. Prefabrykowane stropy, takie jak stropy filigranowe, łączą w sobie zalety zbrojenia jednowarstwowego z możliwością dodania wkładek stalowych, co zwiększa ich wytrzymałość. Ograniczenia związane z zbrojeniem stropów prefabrykowanych obejmują również konieczność precyzyjnego dostosowania do wymagań projektowych oraz potencjalne trudności w adaptacji do zmieniających się warunków budowlanych. W przypadku dużych projektów budowlanych, gdzie wymagana jest elastyczność, stropy prefabrykowane mogą nie zawsze być najlepszym rozwiązaniem.

Innowacyjne Rozwiązania w Zbrojeniu Stropów

W miarę rozwoju technologii budowlanej, nowe podejścia do zbrojenia płyty stropowej stają się coraz bardziej popularne. Wykorzystanie drukowania 3D w procesie tworzenia zbrojenia otwiera nowe możliwości, umożliwiając tworzenie skomplikowanych kształtów i struktur, które są trudne do osiągnięcia tradycyjnymi metodami. Dodatkowo, zastosowanie inteligentnych materiałów, które mogą monitorować stan zbrojenia w czasie rzeczywistym, zyskuje na znaczeniu. Te innowacyjne rozwiązania pozwalają na wczesne wykrywanie uszkodzeń i osłabień konstrukcji, co może znacząco zwiększyć bezpieczeństwo budynków.

Dlaczego Zbrojenie Nie Zawsze Pracuje Tak, Jak Zakłada Projekt

W projektach konstrukcyjnych przyjmuje się określone schematy statyczne, parametry materiałowe i założenia dotyczące sposobu pracy elementów żelbetowych. W praktyce jednak zbrojenie nie zawsze zachowuje się dokładnie tak, jak przewidział projektant. Powodów jest wiele i wynikają zarówno z niedoskonałości wykonawstwa, jak i z natury samego betonu oraz przyjętych w obliczeniach uproszczeń. Dla prawidłowej oceny stanu technicznego konstrukcji oraz dla uniknięcia błędów w trakcie realizacji kluczowe jest zrozumienie, z czego wynikają rozbieżności między projektem a rzeczywistą pracą zbrojenia. W teorii beton przenosi ściskanie, a stal rozciąganie, co pozwala na efektywną współpracę obu materiałów. W obliczeniach przyjmuje się idealne warunki zakotwienia, właściwy stopień zespolenia i pełne wykorzystanie wytrzymałości stali, jednak rzeczywiste zachowanie konstrukcji często odbiega od tych założeń.

Geometryczna Dokładność i Jakość Betonu

Jednym z ważnych czynników jest geometryczna dokładność wykonania. Nawet niewielkie odchylenia w ułożeniu prętów mogą zmienić ramię sił wewnętrznych, a tym samym rzeczywiste naprężenia w stali. Jeśli pręty znajdą się zbyt blisko krawędzi elementu, efektywna wysokość przekroju zmniejsza się, co redukuje nośność i powoduje wcześniejszą aktywizację innych stref przekroju. Z kolei zbyt małe otulenie może prowadzić do przyspieszonej korozji, która obniża powierzchnię czynnego zbrojenia i zmienia sposób pracy konstrukcji. W praktyce często problemem jest również niewłaściwe zagęszczenie mieszanki betonowej. Puste przestrzenie i rakowatości osłabiają przyczepność między betonem a stalą, powodując ślizganie się prętów w betonie, a to sprawia, że zbrojenie nie przejmuje obciążeń zgodnie z założeniami.

Szczególnie w strefach podporowych i w pobliżu haków kotwiących jakość betonu ma ogromne znaczenie, ponieważ to właśnie tam występują największe siły przyczepności decydujące o pracy prętów.

Czynniki Wpływające na Pracę Zbrojenia

• Deformacje długotrwałe: Kolejną przyczyną nieprawidłowej pracy zbrojenia jest deformacja elementów pod wpływem obciążeń długotrwałych. Beton podlega pełzaniu, a stal nie. W efekcie rozkład naprężeń w przekroju zmienia się wraz z czasem i zbrojenie zaczyna pracować pod innym obciążeniem niż zakładano w obliczeniach. W konstrukcjach z dużymi rozpiętościami lub obciążeniami użytkowymi efekty te mogą być bardzo istotne. Z tego powodu odkształcenia elementów często odbiegają od wartości wyliczonych, a zbrojenie może być okresowo odciążone lub dociążone bardziej, niż przewiduje projekt.

• Niedostosowanie projektu do warunków pracy: Istotnym czynnikiem jest również niedostosowanie projektu do rzeczywistych warunków pracy obiektu. Konstrukcja może być obciążana w inny sposób, niż przewidywano na etapie obliczeń. Dotyczy to nie tylko obciążeń użytkowych, ale także zmian wynikających z eksploatacji, modernizacji, ingerencji w układ konstrukcyjny, a nawet z procesów technologicznych, takich jak skurcz betonu. Skurcz prowadzi do powstawania mikrorozwarć, a gdy element nie ma możliwości swobodnej deformacji, w zbrojeniu pojawiają się naprężenia, które nigdy nie były uwzględniane w projekcie.

• Uproszczone modele obliczeniowe: Projekty konstrukcyjne bazują na uproszczonych modelach pracy przekroju. Zakładają liniową pracę przed zarysowaniem oraz uproszczony rozkład naprężeń po zarysowaniu. Rzeczywiste zarysowanie elementu może pojawić się wcześniej lub w innym miejscu, a to zmienia sposób obciążenia prętów. Jeżeli rysy są nierównomierne, zbrojenie przejmuje obciążenia punktowo zamiast równomiernie, co prowadzi do koncentracji naprężeń i nierównomiernego wykorzystania prętów. Taki efekt często obserwuje się w belkach poddanych obciążeniom dynamicznym lub nierównomiernym, a także w elementach o skomplikowanej geometrii, gdzie rzeczywiste ścieżki przepływu sił są inne niż zakłada model obliczeniowy.

• Błędy wykonawcze zbrojenia: Kolejnym zagadnieniem jest wpływ montażu zbrojenia. W praktyce pręty bywają łączone w sposób niezgodny z projektem, stosuje się zbyt krótkie zakłady, niewłaściwe haki lub zamienia średnice prętów. Zdarza się również, że wykonawcy lokalnie modyfikują ułożenie prętów w celu ułatwienia betonowania. Takie zmiany mogą mieć znaczący wpływ na nośność, ponieważ obliczenia uwzględniają konkretną geometrię i sposób zakotwienia prętów. Jeśli zbrojenie nie zostanie właściwie zamocowane podczas betonowania, może dojść do jego przesunięcia pod ciężarem mieszanki. Taki scenariusz często prowadzi do osłabienia stref, które miały przenosić największe siły.

• Korozja i efekty drugiego rzędu: Na sposób pracy zbrojenia wpływa również korozja, zwłaszcza w konstrukcjach eksploatowanych w trudnych warunkach środowiskowych. Korozja nie tylko zmniejsza średnicę prętów, ale również osłabia przyczepność, co powoduje, że pręty nie współpracują z betonem. W efekcie konstrukcja zachowuje się tak, jakby miała mniejszą ilość stali, a projektowane mechanizmy przenoszenia obciążeń przestają być aktualne. Równie istotny jest efekt drugiego rzędu. Jeżeli konstrukcja ulegnie nadmiernym odkształceniom, zmienia się geometria układu, co wpływa na sposób rozkładu sił wewnętrznych. Projekt zakłada pracę elementu w pobliżu jego stanu początkowego, czyli bez zbyt dużych przemieszczeń. Gdy rzeczywiste przemieszczenia są większe, część zbrojenia zostaje dodatkowo obciążona, a inne pręty mogą przejmować mniejszą część sił.

• Czynniki wykonawcze i pielęgnacja betonu: Wpływ mają również czynniki wykonawcze, takie jak zastosowanie różnych gatunków stali, różne partie betonu o odmiennych parametrach rzeczywistych lub błędy w pielęgnacji betonu. Beton dojrzewający w zbyt niskiej temperaturze lub wysychający zbyt szybko ma niższą wytrzymałość i gorszą przyczepność, co powoduje, że pręty nie osiągają zakładanej efektywności. W praktyce dość często obserwuje się różnice między teoretycznym a rzeczywistym modułem sprężystości betonu, co dodatkowo wpływa na pracę zbrojenia w zakresie odkształceń.

Rzeczywista praca zbrojenia zależy więc od wielu czynników, które nakładają się na siebie i prowadzą do odchyleń od modelu przyjętego w projekcie. Dlatego właśnie tak istotne jest stosowanie odpowiedniej jakości nadzoru, właściwej kontroli materiałów i dbałości o detale wykonawcze.

Konstrukcje żelbetowe są trwałe i bezpieczne, jeśli spełniają założenia projektowe nie tylko na papierze, ale również w praktyce na budowie. Dlatego projekt, nawet najlepiej wykonany, zawsze wymaga rzetelnej realizacji i dokładnej kontroli, a analiza pracy konstrukcji powinna uwzględniać zarówno aspekt teoretyczny, jak i praktyczne doświadczenia z eksploatacji obiektów. Właśnie z tego powodu w nowoczesnym podejściu do inżynierii budowlanej coraz większą rolę odgrywają badania in-situ, skanowanie zbrojenia, ocena przyczepności oraz monitoring konstrukcji, które pozwalają zrozumieć, jak elementy żelbetowe pracują w rzeczywistości.
