Wytrzymałość podłoża na ścinanie: Kluczowy parametr dla trwałych posadzek

Prawidłowe przygotowanie podłoża stanowi fundament każdej trwałej i estetycznej posadzki, niezależnie od jej rodzaju. Wśród wielu kluczowych parametrów oceny stanu technicznego podkładu, wytrzymałość na ścinanie odgrywa niebagatelną rolę, szczególnie w kontekście montażu podłóg drewnianych, ale również przy wielu innych rodzajach okładzin. Zignorowanie tego aspektu może prowadzić do kosztownych błędów, reklamacji i frustracji zarówno wykonawcy, jak i inwestora. Niniejszy artykuł szczegółowo omawia metody oceny wytrzymałości podłoża na ścinanie, ze szczególnym uwzględnieniem badań przeprowadzanych za pomocą przymiaru Pressomess, a także analizuje inne istotne czynniki wpływające na jakość podkładu.

Zrozumienie istoty wytrzymałości na ścinanie

Wytrzymałość podłoża na ścinanie odnosi się do jego zdolności do przeciwstawiania się siłom, które próbują przesunąć jedną jego część względem drugiej. W kontekście budowlanym, jest to kluczowe dla oceny, jak dobrze podkład będzie przenosił obciążenia i siły działające na układaną na nim warstwę wykończeniową. W przypadku podłóg drewnianych, które są klejone do podłoża, niska wytrzymałość na ścinanie może skutkować odspajaniem się klepki, powstawaniem szczelin, a nawet deformacją całej posadzki.

Metody oceny wytrzymałości podłoża na ścinanie

Istnieje kilka metod pozwalających na ocenę wytrzymałości podłoża na ścinanie. Najbardziej precyzyjnym i powszechnie stosowanym narzędziem do tego celu jest Pressomess.

Badanie wytrzymałości na ścinanie za pomocą Pressomessu

Pressomess to specjalistyczny przyrząd, który umożliwia precyzyjne badanie wytrzymałości podłoża na ścinanie. Pozwala on na określenie przydatności różnorodnych materiałów, takich jak jastrych, drewno, masy szpachlowe i wyrównawcze, do montażu podłóg drewnianych. Narzędzie to jest również pomocne w ocenie stanu gruntu oraz przyczepności kleju.

Badanie Pressomessu polega na umieszczeniu przyrządu pomiędzy dwoma drewnianymi klockami przyklejonymi do badanego podłoża. Kluczowe wymiary klocków to:

• Długi klocek podporowy: 100 x 23 x 8-10 mm
• Krótki klocek próbny: 43,5 x 23 x 8-10 mm

Odstęp pomiędzy klockami powinien wynosić około 22 cm. W przypadku stosowania klejów dyspersyjnych na bazie PVA, przed rozpoczęciem próby ścinania należy odczekać na ich pełne związanie.

Przyrząd Pressomess mierzy maksymalną siłę wywieraną w momencie ścinania. Siła ta jest rejestrowana przez czujnik hydrauliczny, a następnie wskazywana przez zawieszoną wskazówkę na zegarze pomiarowym. Wartość tę odczytuje się po złamaniu próbki i jest to zawsze wartość uzyskana przy pierwszym pęknięciu. W celu zwiększenia naporu i odczytania wartości, dokręca się ręczne koło. Warto pamiętać, że proces zwiększania naporu powinien odbywać się powoli.

Wytrzymałość na ścinanie wyrażana jest w N/mm². Maksymalna siła sprawdzająca wynosi 5 kN. Istotne jest, aby odstęp między klockami próbnymi różnych pomiarów nie był mniejszy niż 10 cm, aby uniknąć wzajemnego oddziaływania podczas łamania.

Interpretacja wyników z badania Pressomess:

• Poniżej 0,8 N/mm²: Podłoże nie nadaje się do układania podłóg drewnianych.
• 0,8 - 1,5 N/mm²: Podłoże nadaje się warunkowo, po zastosowaniu specjalnych gruntów lub mat.
• 1,5 - 2,0 N/mm²: Podłoże nadaje się do normalnego użytkowania, np. pod mozaikę tradycyjną, parkiet.
• 2,0 - 3,0 N/mm²: Podłoże nadaje się do podłóg mocno obciążonych.
• Powyżej 3,0 N/mm²: Podłoże nadaje się do podłóg wyjątkowo mocno obciążonych (przemysłowych).

Na zegarze pomiarowym jednostką jest "kN". Przy zachowaniu wielkości klocka próbnego (10 cm²), wartość ta jest równa specyficznej wytrzymałości na ścinanie mierzonej w "N/mm²". Fachowo wykonane jastrychy zazwyczaj wykazują wytrzymałość na ścinanie powyżej 1,5 N/mm². W przypadku podłoży narażonych na trudne warunki użytkowania, np. w obszarze przemysłowym, wymagana jest odporność powierzchniowa o wartości ponad 2,0 N/mm².

Prostsze badania posadzki na ścinanie

Oprócz Pressomessu, istnieją również prostsze metody oceny podłoża, które mogą stanowić wstępną analizę lub być stosowane w sytuacjach, gdy nie jest wymagana pełna precyzja specjalistycznych urządzeń.

• Próba rysikowa: Polega na zarysowaniu posadzki przy użyciu rysika Ri-Ri i specjalnego szablonu. W tym celu należy położyć szablon z podziałką na podłożu i mocno go przytrzymać. Następnie, przy pomocy wbijaka wykonanego ze stopu stali szlachetnej, należy przeciągnąć tester dokładnie wzdłuż krawędzi szczelin w szablonie, tworząc sześć "rys". Kolejne sześć śladów wykonuje się pod kątem około 45 stopni do powstałych zarysowań. Na podstawie głębokości zarysowań i wykruszenia się ścianek powstałych rombów ocenia się twardość podłoża. Jeżeli zarysowania są ostre i płytkie, a linie łączące (rogi) niezaokrąglone i nieposzarpane, posadzka nadaje się do dalszych prac. Rysik Ri-Ri jest prostym w obsłudze narzędziem, pozwalającym na szybkie i mało agresywne dokonanie pomiaru orientacyjnego parametru twardości.

• Próba młotkowa: Polega na uderzeniu obuchem młotka o ciężarze około 0,5-0,8 kg pod kątem około 45 stopni. Jeżeli na powierzchni jastrychu powstanie małe wgłębienie, próba świadczy o wystarczającej jego twardości. W przypadku oderwania się kawałka podłoża, nawet niewielkiego, kwalifikuje je to do naprawy. Ta metoda pozwala na ocenę twardości podkładu na całej jego grubości, poprzez wykonanie małej odkuwki.

• Próba klejowa: Polega na przyklejeniu elementu drewnianego, np. klepki parkietu, pozostawieniu do wyschnięcia, a następnie odbiciu go od podłoża za pomocą młotka. Jeśli w wyniku próby klepka łatwo odspoiła się od posadzki, a grubość warstwy jastrychu znajdująca się na niej jest niewielka (maksymalnie 5 mm), świadczy to o niewystarczającej przyczepności.

Inne kluczowe parametry podłoża

Oprócz wytrzymałości na ścinanie, równie ważne dla prawidłowego montażu posadzek są inne parametry podłoża, a także warunki panujące w pomieszczeniu.

Wilgotność podłoża

Pomiar wilgotności podłoża jest jednym z fundamentalnych etapów przygotowania do układania posadzek. Nadmierna wilgoć może prowadzić do wielu problemów, takich jak: odspajanie kleju, pęcznienie drewna, rozwój pleśni i grzybów.

• Metoda wagowo-suszarkowa: Jest to najdokładniejsza metoda, pozwalająca na pomiar zawartości wody w porach kapilarnych i żelowych. Polega na osuszeniu próbki posadzki w specjalnej komorze w temperaturze 105°C i następnie ważeniu jej do momentu ustabilizowania się wagi. Różnica między wagą początkową a końcową stanowi zawartość wilgoci. Metoda ta nie jest możliwa do przeprowadzenia bezpośrednio na budowie.
• Mierniki elektryczne: Wyniki pomiarów tymi urządzeniami są często mało wiarygodne i powinny być stosowane jedynie jako pomiar wstępny do ustalenia miejsca pobrania próbki.
• Metoda karbidowa CM: Uważana jest za najbardziej optymalny pomiar przeprowadzany w miejscu wykonywania prac. Mierzy ona zawartość wody znajdującej się w porach kapilarnych, bezpośrednio wpływających na posadzkę.

Dopuszczalne wartości wilgotności dla układania podłóg drewnianych:

• Jastrych cementowy: Zazwyczaj maksymalnie 2%.
• Jastrych anhydrytowy: Zazwyczaj maksymalnie 0,5%.

Równość posadzki

Równość podłoża ma kluczowe znaczenie dla estetyki i funkcjonalności finalnej posadzki. Nierówności mogą prowadzić do problemów z montażem i szybszego zużycia okładziny.

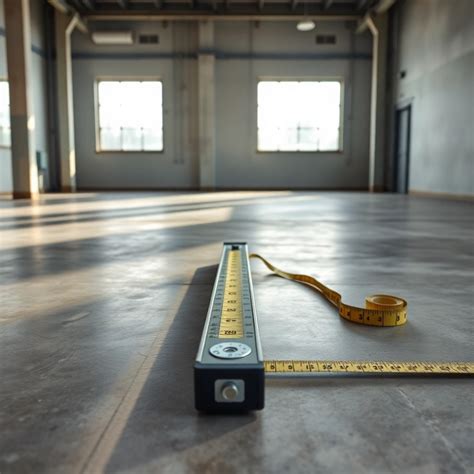

• Pomiar łatą dwumetrową i klinem pomiarowym: Posadzka przy pomiarze łatą dwumetrową nie powinna wykazywać odchyłek od płaszczyzny większych niż 2-3 mm. Niektóre źródła dopuszczają 5 mm.
• Norma DIN 18202: Precyzyjnie określa dopuszczalne nierówności posadzki na długości 1 metra do 4 mm.

Wilgotność i temperatura pomieszczenia oraz podłoża

Prawidłowe warunki środowiskowe są niezbędne do prawidłowego wiązania klejów i stabilności materiałów.

• Wilgotność względna powietrza: Powinna wynosić 45-65%.
• Temperatura powietrza: Powinna wynosić 18-22°C.
• Temperatura podłoża: Minimum 15°C, co jest szczególnie ważne dla prawidłowego wiązania kleju.

Badanie posadzki na ściskanie (twardość posadzki)

Oprócz wytrzymałości na ścinanie, równie istotna jest wytrzymałość na ściskanie.

• Młotek Schmidta: Jest to przyrząd do nieinwazyjnego badania posadzki (betonu) na ściskanie. Pozwala on na ustalenie klasy betonu i dopasowanie do niej odpowiedniego rodzaju podłogi drewnianej.
  • Drewno krajowe (parkiet, mozaika): Minimalny wynik pomiaru to 20 MPa.
  • Deski lite, drewno egzotyczne: Minimalny wynik pomiaru to ok. 25 MPa.

Badanie posadzki na odrywanie (Pull-off)

Metoda Pull-off jest kolejną użyteczną techniką oceny przydatności posadzki pod podłogi drewniane.

Przed badaniem powierzchnię posadzki należy oczyścić, a następnie za pomocą frezu naciąć do około połowy grubości. Następnie odtłuszczony krążek przykleja się na nafrezowaną powierzchnię i czeka około 15-20 minut. Potem, za pomocą klucza, przekręca się śrubę pomiarową do momentu oderwania krążka i odczytuje wartość określającą wytrzymałość posadzki na odrywanie. Badanie to ocenia wytrzymałość samej posadzki, po jej wzmocnieniu, a także przyczepność użytego kleju. Minimalna wartość wytrzymałości nie powinna być mniejsza niż około 2,5 N/mm².

Odpowiedzialność i konsekwencje

Nie można ufać zapewnieniom wykonawcy, że przygotowane podłoże ma wymaganą wytrzymałość bez jego wcześniejszego sprawdzenia. Słabe podłoże uniemożliwia ułożenie stabilnej i trwałej posadzki, nawet przez wybitnego specjalistę. Ryzyko przejęcia odpowiedzialności za cudze błędy jest wysokie. Konieczne jest zapoznanie się z normą PN-EN 13813:2003, która stanowi kluczowy dokument w ocenie właściwości materiałowych podkładów.

Wymagania dotyczące wytrzymałości podłoża różnią się w zależności od rodzaju posadzki, sposobu jej związania z podłożem (klejona czy luźna) oraz rodzaju spoiwa.

W przypadku stwierdzenia, że podkład nie spełnia zakładanych parametrów, odpowiedzialność za jego naprawę spada na wykonawcę podkładu. Jeśli klient nie dopilnował odpowiedniej twardości jastrychu, konsekwencje ponosi on. Podniesienie wytrzymałości podkładu można osiągnąć różnymi metodami, a w skrajnych przypadkach konieczna może być wymiana całego podkładu.

Podsumowanie

Ocena wytrzymałości podłoża na ścinanie, wraz z innymi parametrami takimi jak wilgotność, równość, twardość i odporność na odrywanie, jest absolutnie kluczowa dla zapewnienia trwałości i funkcjonalności każdej posadzki. Stosowanie specjalistycznych narzędzi, takich jak Pressomess, pozwala na uzyskanie precyzyjnych danych, które minimalizują ryzyko błędów i gwarantują jakość wykonanych prac. Zrozumienie i przestrzeganie obowiązujących norm oraz wytycznych technicznych jest obowiązkiem każdego profesjonalisty w branży budowlanej.
