Systemy Kominowe Ceramiczne: Wymiary, Konstrukcja i Kluczowe Parametry

Wybór odpowiedniego systemu kominowego jest fundamentalną decyzją przy budowie lub modernizacji domu. Kluczowe znaczenie mają nie tylko parametry techniczne i materiałowe, ale również wymiary poszczególnych elementów, które wpływają na prawidłowe funkcjonowanie, bezpieczeństwo oraz estetykę całej konstrukcji. Artykuł ten zgłębia szczegóły dotyczące wymiarów pustaków ceramicznych i całych systemów kominowych, analizując ich budowę, zastosowania i zalety, od konkretnych modeli po ogólne zasady projektowania.

Zrozumienie Dwóch Głównych Typów Systemów: Kominy Jednokanałowe i Wielokanałowe

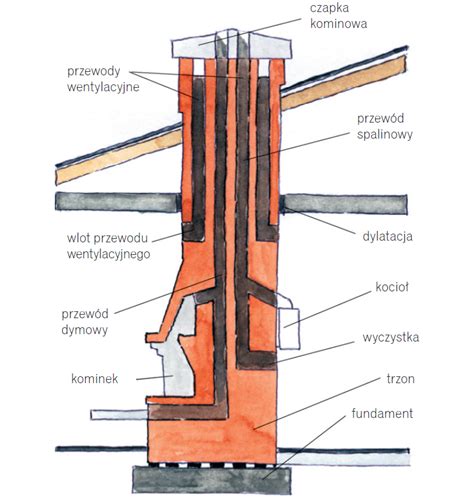

Systemy kominowe można zasadniczo podzielić na te z jednym przewodem spalinowym oraz te posiadające dodatkowe kanały wentylacyjne. W kontekście omawianego tematu, szczególne zainteresowanie budzą systemy wielokanałowe, często określane jako "2W" (dwa kanały wentylacyjne) lub posiadające więcej niż jeden kanał. Takie konstrukcje łączą funkcję odprowadzania spalin z jednoczesnym zapewnieniem wentylacji pomieszczeń, co jest coraz popularniejszym rozwiązaniem w nowoczesnym budownictwie.

Komin Ceramiczny System Kominowy 11m +2W FI200 KOMPLETNY od producenta PEKABET SYSTEMY KOMINOWE stanowi przykład zaawansowanego systemu z dwoma kanałami wentylacyjnymi. Jego całkowita długość wynosi 11 metrów, a średnica głównego przewodu spalinowego to 200 mm. Zewnętrzne wymiary tego kompletnego systemu to 49 cm x 36 cm, co określa jego gabaryty po zamurowaniu. Ten konkretny model jest rekomendowany jako ekonomiczne rozwiązanie dla kominków bez płaszcza wodnego oraz pieców na paliwa stałe, gdzie temperatura spalin mieści się w zakresie od 200°C do 600°C.

Z kolei system UNIWERSAL KW+W2 fi 160 13m prezentuje nieco inne parametry, ale również istotne z punktu widzenia wymiarów i funkcjonalności. Jest to kompletny, izolowany komin ceramiczny z trzema kanałami (co sugeruje jeden główny kanał spalinowy i dwa kanały wentylacyjne, lub odwrotnie, zależnie od interpretacji oznaczenia "W2" w kontekście "trzema kanałami wentylacyjnymi" wspomnianymi w opisie). Jego wysokość to 13 metrów, a średnica głównego przewodu spalinowego wynosi 160 mm. Wymiary zewnętrzne tego komina są znacząco większe, wynosząc 36 cm x 73 cm. Ten wszechstronny system jest szczególnie polecany do wszystkich kotłów C.O. (na paliwa stałe, olej, gaz), kominków tradycyjnych, a także kominków z płaszczem wodnym. Zakres temperatur spalin, w którym efektywnie pracuje, wynosi od 80°C do 600°C.

Budowa Pustaka Kominowego: Fundament Systemu

Podstawowym elementem konstrukcyjnym zewnętrznej obudowy systemów kominowych są pustaki. W nowoczesnych rozwiązaniach najczęściej wykorzystuje się pustaki wykonane z keramzytobetonu. Materiał ten, będący kompozytem cementu i keramzytu (granulek wypalonej gliny), charakteryzuje się kilkoma kluczowymi zaletami:

1. Niska waga: Pustaki keramzytobetonowe są znacznie lżejsze od tradycyjnych pustaków betonowych czy żużlowych, co ułatwia ich transport i montaż. Jest to szczególnie istotne, gdy komin musi być budowany na stropie lub w miejscach o ograniczonej nośności konstrukcji.
2. Wysoka izolacyjność termiczna i akustyczna: Keramzyt posiada doskonałe właściwości izolacyjne, co przekłada się na lepsze utrzymanie temperatury wewnątrz komina (co jest ważne dla prawidłowego ciągu spalin) oraz redukcję hałasu przenoszonego przez konstrukcję. Te cechy są potwierdzone restrykcyjnymi normami, takimi jak europejska norma EN 12446:2011 i niemiecka norma LA90 DIN 18160-60:2014.
3. Wytrzymałość i trwałość: Pustaki te, często produkowane w klasie nie mniejszej niż LB5, zapewniają wysoką stabilność i trwałość całej konstrukcji. Są ognioodporne i mrozoodporne, a także wykazują odporność biologiczną, co zapobiega rozwojowi grzybów i pleśni.
4. System wentylacji w narożnikach: W niektórych modelach pustaków typu "passiv", przestrzeń w narożnikach jest powiększona. Ma to na celu zwiększenie wentylacji wełny izolacyjnej otaczającej wkład ceramiczny. Ta przestrzeń może być również wykorzystana w systemach turbo z zamkniętą komorą spalania, a także przy kominkach i piecach na pelet, węgiel itp.

Wymiary pustaków mogą się różnić w zależności od producenta i przeznaczenia systemu. Na przykład, w systemie PEKABET o wymiarach zewnętrznych 49 cm x 36 cm, pustaki te tworzą zewnętrzną obudowę dla głównego kanału spalinowego i dwóch kanałów wentylacyjnych. W systemie Uniwersal, pustaki o wymiarach 36 cm x 73 cm stanowią obudowę dla jednego kanału spalinowego i dwóch kanałów wentylacyjnych.

Proces Murowania Pustaków: Do ułożenia jednego metra bieżącego komina zazwyczaj wykorzystuje się 4 pustaki, łączone cienką warstwą zaprawy cementowo-wapiennej. Zalecana grubość spoiny to 10-15 mm. Co istotne, pustaki te często posiadają otwory umożliwiające montaż zbrojenia (pręty żebrowane lub gwintowane), które następnie zalewa się rzadką zaprawą. Pozwala to na wzmocnienie statyczne komina, szczególnie przy budowie na wyższych kondygnacjach lub w miejscach narażonych na obciążenia.

Wkłady Ceramiczne: Serce Systemu Odprowadzania Spalin

Wewnątrz obudowy z pustaków umieszczone są wkłady ceramiczne, które mają bezpośredni kontakt ze spalinami i wysoką temperaturą. Jakość i parametry tych wkładów są kluczowe dla trwałości i bezpieczeństwa całego systemu.

Klasy ceramicznych wkładów kominowych: Wkłady kominowe są klasyfikowane według norm, które określają ich odporność na temperaturę i agresywne czynniki. W dostarczonych materiałach często pojawiają się klasy takie jak:

• T200, T400, T600: Oznaczają one maksymalną dopuszczalną temperaturę pracy wkładu.
• A1N1 B4P1 / A1N1 B2P1: Klasyfikacja według normy EN 1457.litery oznaczają:
  • A: Odporność na pożar sadzy.
  • N: Przystosowanie do pracy w warunkach podciśnienia (niektóre piece).
  • 1: Klasa szczelności.
  • B: Odporność na działanie kwasów (B4 jest wyższą klasą odporności niż B2).
  • 4/2 i P1: Odporność na działanie skraplającego się kondensatu (P1 wskazuje na odporność na kondensat).

Wysokiej klasy wkłady, takie jak te spełniające normę A1N1 B4P1 (np. od niemieckiego koncernu P-D Refractories lub Wolfshöher Tonwerke), są niewrażliwe na działanie kwasów i wilgoci, co jest szczególnie ważne w przypadku kotłów o wysokiej sprawności, gdzie temperatura spalin może być niższa, a skraplanie się kondensatu częstsze. Większość konkurencji pracuje na wkładach o niższej klasie B2P1.

Odporność na pożar sadzy: Ceramika stosowana w nowoczesnych systemach kominowych jest odporna na pożar sadzy, często do 30 minut lub temperatury 1000°C, zgodnie z normami EN 1457-1:2012 i EN 1457-2:2012.

Gładka powierzchnia wewnętrzna: Ceramika charakteryzuje się wyjątkowo gładką powierzchnią wewnętrzną. Zapewnia to właściwy ciąg spalin przez cały okres użytkowania oraz zmniejsza możliwość gromadzenia się sadzy na ściankach przewodu kominowego, co ułatwia czyszczenie i minimalizuje ryzyko zapłonu sadzy.

Łączenie Ceramicznych Elementów: Elementy ceramiczne, takie jak rury proste, czopuchy i wyczystki, są łączone za pomocą specjalistycznej zaprawy szamotowej. W przypadku systemu PEKABET, stosowana jest zaprawa renomowanej firmy Wolfshöher Tonwerke. W systemie Uniwersal, w zestawie znajduje się klej ceramiczny kwaso-żaroodporny. Kluczowe jest zapewnienie szczelności połączeń, co jest kluczowe dla bezpieczeństwa i efektywności pracy komina.

Kluczowe Komponenty Systemu Kominowego i Ich Funkcje

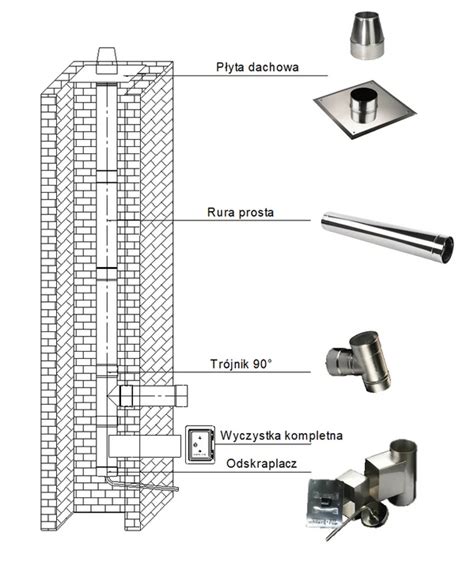

Kompletny system kominowy to znacznie więcej niż tylko pustaki i wkłady ceramiczne. Składa się z wielu elementów, z których każdy pełni specyficzną rolę:

1. Pustak keramzytobetonowy: Stanowi zewnętrzną obudowę, zapewniając izolację termiczną, akustyczną i ochronę mechaniczną dla wewnętrznego wkładu. Wymiary zewnętrzne pustaków, takie jak 49x36 cm czy 36x73 cm, określają gabaryty całego komina.
2. Ceramiczny wkład kominowy (rura prosta): Główny element odprowadzający spaliny. Dostępny w różnych średnicach (np. Fi 200 mm, Fi 160 mm) i klasach odporności.
3. Ceramiczny wkład kominowy (czopuch / trójnik przyłączeniowy): Element służący do podłączenia przewodu spalinowego z piecem, kotłem lub kominkiem. W systemie PEKABET, trójnik wyposażony jest w nowatorski system odprowadzania kondensatu "Groove Secure Condensate System". Trójniki dostępne są pod różnymi kątami (np. 90° lub 45°, ten ostatni często zalecany do kominków).
4. Ceramiczny wkład kominowy (wyczystka): Element umożliwiający dostęp do przewodu kominowego w celu jego czyszczenia. Często wyposażona w drzwiczki.
5. Misa kondensatu / Odskraplacz: Naczynie umieszczone na dole kanału spalinowego, służące do zbierania i odprowadzania nadmiaru kondensatu powstającego w wyniku niskiej temperatury spalania lub skraplania się pary wodnej ze spalin. Jest to niezwykle istotne dla ochrony urządzeń grzewczych przed korozją.
6. Zaprawa szamotowa / Klej ceramiczny: Specjalistyczny materiał do łączenia elementów ceramicznych, zapewniający szczelność i odporność na wysokie temperatury.
7. Wełna stabilizacyjna / izolacyjna (np. ROCKWOOL): Całkowicie ognioodporna i hydrofobizowana wełna mineralna, która otula wkład ceramiczny na całej długości. Stabilizuje wkład w pustaku, centruje go i zapewnia dodatkową izolację termiczną, chroniąc przed zawilgoceniem. Jej grubość i gęstość są kluczowe dla efektywności izolacji.
8. Płyta czołowa (np. ROCKWOOL): Wykonana z wełny izolacyjnej, służy do izolacji trójnika przyłączeniowego. Niweluje naprężenia powstające w czasie eksploatacji komina.
9. Sznur dylatacyjny: Służy do dalszej obróbki komina lub do łączenia komina z kotłem/kominkiem. Zapewnia kompensację rozszerzalności termicznej.
10. Drzwiczki do wyczystki: Umożliwiają dostęp do komina w celu jego czyszczenia. Dodatkowo mogą stanowić ochronę w razie pożaru sadzy.
11. Kratka wentylacyjna: Służy do przewietrzania wełny izolacyjnej oraz kanałów wentylacyjnych.
12. Szablon montażowy: Pomocne narzędzie ułatwiające precyzyjne wycięcie otworów w pustakach pod trójniki i kratki wentylacyjne.
13. Czapa betonowa / Płyta kominowa: Zapewnia swobodny ruch wkładów ceramicznych podczas eksploatacji komina (poprzez możliwość wydłużania się pod wpływem temperatury) oraz zabezpiecza komin przed warunkami atmosferycznymi, takimi jak opady deszczu czy śniegu. Często jest zbrojona i dostosowana do rozmiaru komina, przykrywając również kanały wentylacyjne.
14. Nasada kominowa (np. "parasol", "stożek", "strażak"): Element montowany na szczycie komina, mający na celu zwiększenie ciągu kominowego (szczególnie w trudnych warunkach atmosferycznych) oraz ochronę przed wnikaniem deszczu i śniegu do wnętrza komina.

Wymiary Zewnętrzne i Wewnętrzne: Kluczowe Aspekty Techniczne

Jedną z często zadawanych pytań jest kwestia wymiarów zewnętrznych pustaka komina ceramicznego lub stalowego. Należy podkreślić, że wymiary pustaków stanowiących obudowę komina spalinowego lub wentylacyjnego nie zawsze są idealnie równe na całej jego wysokości. Górne wymiary mogą się różnić od dolnych. Nie jest to zaniedbanie, lecz wynika z procesu produkcji. Materiał jest wlewany do form, a gdyby wymiary formy były idealne, gotowy pustak mógłby być trudny do wyciągnięcia. W rezultacie obwód pustaka na dole jest zazwyczaj nieco inny niż na górze.

W systemie PEKABET, wymiary zewnętrzne całego komina z dwoma kanałami wentylacyjnymi wynoszą 49 cm x 36 cm. W systemie Uniwersal, wymiary zewnętrzne są większe: 36 cm x 73 cm. Te gabaryty są kluczowe dla planowania przestrzeni, w której komin będzie posadowiony, a także dla jego integracji z bryłą budynku.

Podczas gdy wymiary zewnętrzne są ważne dla planowania przestrzennego, równie istotne są wymiary wewnętrzne kanałów. Średnica głównego przewodu spalinowego (np. Fi 200 mm lub Fi 160 mm) musi być dopasowana do mocy i typu urządzenia grzewczego. Wymiary kanałów wentylacyjnych (np. pojedynczy 12 cm x 25 cm oraz podwójne 12 cm x 16 cm w systemie Uniwersal) decydują o ich przepustowości i efektywności w odprowadzaniu wilgoci i zanieczyszczonego powietrza z pomieszczeń.

Cechy Wyróżniające Nowoczesne Systemy Kominowe

Nowoczesne systemy kominowe, w tym te z wieloma kanałami, oferują szereg zaawansowanych cech, które podnoszą ich wartość użytkową i bezpieczeństwo:

• Gazoszczelność: Dzięki prostym połączeniom elementów ceramicznych i pustaków, systemy te zapewniają wysoką gazoszczelność, co zapobiega ucieczce spalin do pomieszczeń.
• Łatwość i szybkość montażu: Nowe formuły zamków kielichowych i lekkość pustaków keramzytobetonowych znacząco przyspieszają proces budowy komina, minimalizując ryzyko błędów montażowych.
• Odporność na działanie kwasów i wilgoci: Wkłady ceramiczne o wysokich klasach odporności (np. B4P1) doskonale zachowują się w środowisku kwaśnym i przy skraplaniu się kondensatu, co jest kluczowe dla trwałości komina, szczególnie przy nowoczesnych kotłach kondensacyjnych.
• Dobry ciąg: Niska porowatość ceramiki i gładka powierzchnia wewnętrzna zapewniają optymalny przepływ spalin, co przekłada się na wysoki ciąg kominowy i efektywną pracę urządzeń grzewczych.
• Możliwość budowania wewnątrz i na zewnątrz budynku: Lekkość pustaków i wszechstronność systemu pozwalają na jego montaż zarówno wewnątrz, jak i na zewnątrz budynków.
• Spełnienie rygorystycznych norm: Certyfikaty CE i zgodność z normami europejskimi (np. EN 13063-1, EN 13063-3, EN 1457-1:2012) są gwarancją jakości i bezpieczeństwa użytkowania.

Podsumowanie Wymiarów i Parametrów

Wymiary pustaka kominowego ceramicznego oraz całego systemu są kluczowym elementem decydującym o jego zastosowaniu i możliwościach instalacyjnych. Rozpatrując systemy z dodatkowymi kanałami wentylacyjnymi, należy zwrócić uwagę na szerokość i długość zewnętrzną obudowy (np. 49x36 cm lub 36x73 cm), która determinuje zajmowaną przestrzeń. Równie ważne są wymiary wewnętrzne - średnica głównego kanału spalinowego (np. Fi 200 mm) oraz wymiary kanałów wentylacyjnych (np. 12x25 cm i 12x16 cm), które wpływają na ich funkcjonalność. Nowoczesne systemy kominowe, wykonane z wysokiej jakości materiałów i posiadające bogate wyposażenie, takie jak misy kondensatu czy specjalistyczne wełny izolacyjne, stanowią kompleksowe rozwiązanie zapewniające bezpieczeństwo, efektywność energetyczną i komfort użytkowania przez wiele lat.
