Podłączenie włącznika światła nie musi być trudne. Jeśli wcześniej dokładnie się przygotujesz, z łatwością wykonasz to zadanie samodzielnie, bez korzystania z usług fachowców. Samo podłączenie włącznika światła jest relatywnie proste i wymaga jedynie podstawowej wiedzy z zakresu elektryczności oraz kilku podstawowych narzędzi. Cała procedura powinna zająć kilka minut, pod warunkiem, że zadbasz o swoje bezpieczeństwo i odpowiednio się przygotujesz. Zanim przystąpisz do montażu warto przeczytać instrukcję dołączoną przez producenta włącznika lub gniazdka. Znajdziesz tam chociażby schemat podpięcia kabli, który będzie potrzebny przy podłączaniu nowego włącznika.
Podstawowe Zasady Bezpieczeństwa Przed Rozpoczęciem Realizacji

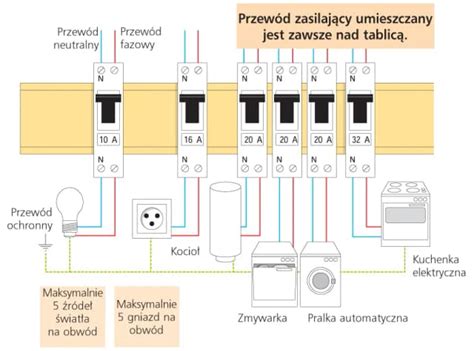

Gdy zadbasz już o swoje bezpieczeństwo i jesteś pewny, że we włączniku nie ma prądu, czas na zorganizowanie potrzebnych narzędzi. Koniecznie pamiętaj o odcięciu zasilania dochodzącego do instalacji. Możesz to zrobić poprzez wyłączenie odpowiednich bezpieczników w skrzynce bezpiecznikowej. Mimo wszystko, zawsze przed pracą nad gniazdkiem czy włącznikiem światła należy sprawdzić próbnikiem, czy obwód zostaw wyłączony. Upewnij się, czy obciążenie generowane przez żarówkę, mieści się w zakresie do 700W na przycisk (L1 itd.) maksymalnie 800W na obwód (L). Montaż wyłącznika przy włączonym zasilaniu może skutkować uszkodzeniem wyłącznika.
Czy Potrzebujesz Specjalnych Uprawnień do Podłączenia Włącznika Światła do Puszki?
Montaż włącznika światła może przerażać, gdy nie masz wcześniejszego doświadczenia. Nie ma jednak powodów do paniki - podłączenie go do puszki nie wymaga posiadania specjalnych uprawnień, a czynność może wykonać każdy. Odrobina chęci, ostrożności i samozaparcia zwykle wystarcza, żeby samodzielnie rozwiązać problem i zaoszczędzić pieniądze. Podłączenie włącznika do światła nie jest takie trudne! Jeżeli po przeczytaniu instrukcji i zapoznaniu się z poradnikiem nadal czujesz, że nie sprostasz zadaniu, możesz skorzystać z usług profesjonalnego elektryka. Koszt usługi, w zależności od regionu Polski, to ok. 40-70 zł za jeden włącznik. Wprawdzie doświadczony elektryk za podłączenie policzy sobie do kilkudziesięciu złotych. Jak podczas każdego zadania związanego z elektrycznością, tak i montaż włącznika wymaga bezwzględnego przestrzegania zasad bezpieczeństwa. Samo podłączenie nie jest trudne. Nie wymaga także narzędzi, których nie miałbyś w domu. Dlatego też może się wydawać, że połączenie nie wymaga specjalnej ostrożności.
Narzędzia Niezbędne do Montażu

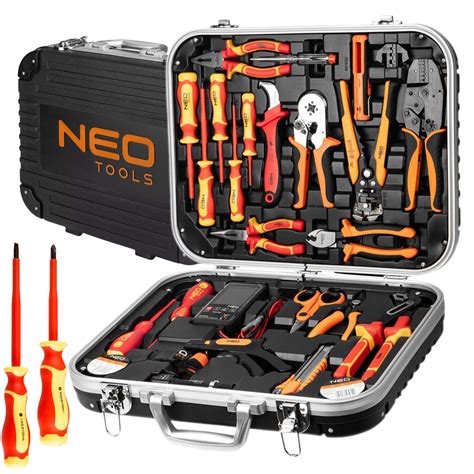

Do wykonania tej pracy na pewno będzie Ci potrzebny wkrętak, którym mocujesz śruby w puszce. Innym potrzebnym narzędziem są kombinerki. Wykorzystasz je do usuwania izolacji z przewodów. Pamiętaj także o próbniki napięcia. Mniej oczywistym narzędziem jest poziomica. Jej znaczenie wynika głównie z estetyki. Warto mieć ze sobą: próbnik lub miernik, śrubokręt lub niewielki zestaw śrubokrętów, niewielki nóż (np. do tapet), ewentualnie poziomicę. Tak podstawowe wyposażenie w zupełności wystarczy do podłączenia nowego włącznika światła. Zabieramy się za robotę!
Podłączanie Włącznika Światła - Schemat Krok Po Kroku
Przystępujemy do podłączenia! Włącznik światła jest elementem instalacji elektrycznej, który pozwala na zasilanie żarówki i przerywanie zasilania w dowolnym momencie. Ze względu na sposób działania i miejsce montażu wyłączniki możemy podzielić na: natynkowe oraz podtynkowe. W urządzeniach podtynkowych - jak nazwa wskazuje - cała instalacja włącznika światła znajduje się w puszce w ścianie, na zewnątrz montujemy jedynie osłonę. Montaż przełącznika światła w obu przypadkach w zasadzie wygląda tak samo, choć w sytuacji łącznika podtynkowego po podłączeniu przewodów urządzenie należy zamocować wewnątrz puszki elektrycznej.
Demontaż Starego Włącznika
W pierwszej kolejności musisz zdjąć stary włącznik. Czy to z powodu pożółkłego koloru, czy chęci przeniesienia się na inteligentny włącznik - stary należy zdemontować. Delikatnie zdejmij klawisz włącznika, podważając go niewielkim płaskim śrubokrętem. W zależności od producenta, ramki mocowanie są w różny sposób. Z reguły ich wygląd zdradza sposób demontażu, który powinien być dziecinnie prosty. Po zdjęciu ramki pozostaje wyjęcie włącznika z puszki. Odkręć śruby mocujące i delikatnie wyciągnij wyłącznik. Na tym etapie warto jeszcze raz sprawdzić próbnikiem lub miernikiem, czy w wyłączniki nie płynie prąd. Jeśli nie, pozostaje odpięcie kabli i wyjęcie starego włącznika.
Poznanie i Przygotowanie Przewodów

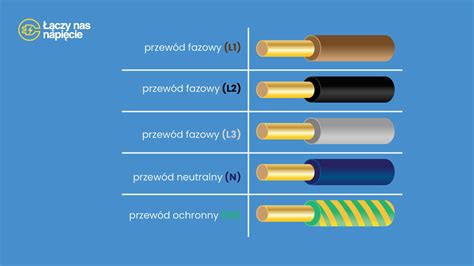

W puszce zobaczysz najpewniej trzy kolory przewodów: brązowy/czarny - fazowy, niebieski - neutralny, żółto-zielony - ochronny. Trzy przewody, omówione wcześniej, składają się na bezpieczne użytkowanie prądu elektrycznego. Przewód fazowy to zasilanie, które pozwala na włączanie i wyłączanie światła. Przewód neutralny również jest niezbędny do zamykania obwodu, z tą różnicą, że nie wymaga "przerywania". Przewód neutralny jest (teoretycznie) połączony z punktem neutralnym transformatora sieci. Przewód żółto-zielony, czyli ochronny, to tzw. uziemienie. W izolacjach łączy się go zazwyczaj z przewodem neutralnym lub z ziemią. Taki przewód służy uziemieniu instalacji. Chroni tym samym przed porażeniem prądem. Sam brak tego przewodu nie wpływa na działanie włącznika.
W pierwszej kolejności, jeśli jest taka potrzeba, usuń warstwę ochronną z kabli, odcinając ok. 0,5-1 cm izolacji przy pomocy niewielkiego noża. Zazwyczaj usuwa się około centymetr izolacji. Niekiedy można pokusić się o nieco większe odsłonięcie kabli. Rozdziel przewody - z reguły poszczególne grupy będą złączone zewnętrzną warstwą izolującą. Od jednej strony puszki będą poprowadzone przewody zasilające, od drugiej przewody prowadzące do lampy. Przewody neutralne (N), czyli te w kolorze niebieskim, podłącz za pomocą złączki elektrycznej. Jeśli któryś przewód ma inną barwę, do dobrych praktyk należy obklejenie fragmentu tuż przed końcem taśmą izolacyjną we właściwym kolorze. Podobna strategia dotyczy żółto-zielonych przewodów ochronnych (PE) - umieść je w złączce elektrycznej. Podpięcie przewodu ochronnego, pozornie "zbędnego" sprawia, że korzystanie z lampy będzie bezpieczniejsze. Zmniejsza się ryzyko porażenia prądem przez np. kontakt z obudową urządzenia.
Podłączanie Nowego Włącznika
Następnie zajmij się podłączaniem nowego włącznika - przewód żółto-zielony doprowadzamy do bolca uziemiającego. Fazę wkładamy w otwór z jednej strony urządzenia, zaś z drugiej strony - kabel neutralny. Tutaj przyda się schemat producenta, który opisuje w jaki sposób powinieneś podpiąć kable do swojego nowego włącznika. Do właściwych otworów wyłącznika światła wprowadź przewody fazowe. Pamiętaj, że jeden z nich to przewód zasilający, a drugi to przewód do źródła światła (lampy). Jeśli w puszce elektrycznej są wyprowadzone przewody do podłączenia innego wyłącznika, to również rozdziel je i użyj ściągacza izolacji. Z przewodem neutralnym i przewodem ochronnym działamy tak samo, jak wcześniej. Przewód fazowy umieść we włączniku. Włącznik jest już zaopatrzony w przewód fazowy zasilający i doprowadzający do lampy. Po podpięciu włącznika, ale przed finalnym montażem, sprawdź czy kable nie są za długie. Jeśli nowy włącznik ciężko zmieścić w puszce, warto je skrócić, tak żeby nie prężyły.
Włącznik pojedynczy podłączenie najprostsze i najbezpieczniejsze jest wówczas, kiedy w instalacji występują trzy przewody: fazowy, neutralny i ochronny - mocujemy je po prostu do odpowiednich zacisków w kostce urządzenia. Zazwyczaj w wyłączniku odpowiednie strzałki informują, gdzie wchodzą do niego kable, a gdzie należy zamontować przewody prowadzące do lampy (strzałki skierowane do wewnątrz i na zewnątrz wyłącznika). W starszych instalacjach często występują dwa przewody, neutralny i fazowy, powstaje pytanie, co w przypadku, kiedy omyłkowo zamontujemy włącznik światła na przewodzie neutralnym, a przewody fazowe zepniemy na złączce elektrycznej? Stanowczo należy odradzić! Co prawda wyłącznik będzie działać, zapali i zgasi żarówkę, jednak do lampy przez cały czas będzie doprowadzony potencjał elektryczny, co stwarza zagrożenie, jeśli będziemy chcieli wymienić oprawę - nawet przy teoretycznie wyłączonym oświetleniu lampa będzie pod napięciem, więc przypadkowe dotkniecie przewodu grozi porażeniem prądem.
Jak podłączyć włącznik światła / łącznik pojedynczy + duża dawka wiedzy
Montaż Nowej Obudowy
Aby ukończyć montaż musisz przykręcić wnętrze oprawy do puszki. Jeśli chcesz mieć idealnie równe włączniki, możesz wesprzeć się poziomicą. W większości przypadków jednak wystarczy zrobić to „na oko”. Nowy włącznik powinien bez problemu zmieścić się w puszce. Mocno dokręć bolce mocujące, zamontuj ramkę i zakończ proces montażem guzików. Na sam koniec pozostaje włączenie prądu i sprawdzenie, czy nowy włącznik odpowiednio działa. Można zrobić to przed montażem ramki, żeby w razie potrzeby mieć możliwość wprowadzenia poprawek. Oczywiście, ewentualne poprawki wprowadzamy po ponownym wyłączeniu prądu! Na koniec przymocuj włącznik światła do ściany. Zanim dokręcisz śruby mocujące, użyj poziomicy, by włącznik po montażu nie był przekrzywiony. Gdy wszystko będzie dokręcone, nałóż element zabezpieczający i klawisz. Po podłączeniu lampy spróbuj włączyć bezpieczniki i zaświecić światło.
Podłączenie Włącznika Światła Podwójnego - Różnice

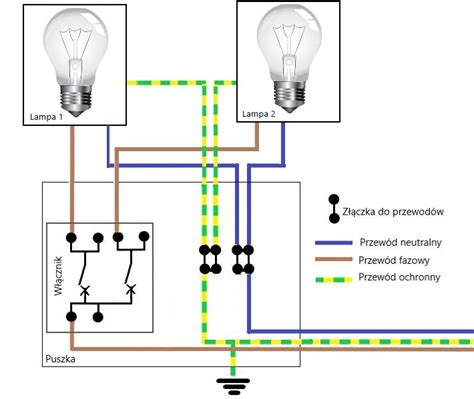

Montaż gniazdka z dwoma klawiszami, zwanego także włącznikiem świecznikowym, przypomina omówiony wyżej proces, jest jednak nieco bardziej skomplikowany i wymaga większej wiedzy. Większego problemu nie będzie jeśli tylko chcemy wymienić stary, podwójny włącznik na nowy podwójny włącznik. Wtedy nowy włącznik umieszczamy w puszce z trzema przewodami. Podłączamy do niego przewód zasilający oraz dwa kable fazowe - są one niezbędne do zasilenia różnych źródeł światła. Ochronne i neutralne złącze możemy schować z powrotem do puszki. Świecznikowe mechanizmy charakteryzują się 3 zaciskami na przewody. Zdarza się, że producent umieszcza ich więcej i zamienia je w atrapy. Wówczas prawidłowe wejścia odnajdziemy za pomocą specjalnych oznaczeń, np. wyżłobionych strzałek. Symbol skierowany do wewnątrz to miejsce, w którym należy umieścić kabel fazowy zasilający. Pozostałe dwa zaciski są przeznaczone do przewodów fazowych zasilających dane żarówki.
W budynkach sprzed kilkudziesięciu lat możemy spotkać instalacje pozbawione przewodu ochronnego (instalacje dwużyłowe). Wówczas należy umieścić złącze neutralne w kostce lampy w oznakowanym miejscu i całość mostkować z zaciskiem neutralnym. Jeśli wydaje się to zbyt skomplikowane, na tym etapie warto skorzystać z pomocy fachowca. Montaż włącznika światła podwójnego nie jest szczególnie bardziej skomplikowany. We włączniku należy zamontować trzy przewody: jeden zasilający oraz dwa do źródeł światła. Włączniki z dwoma klawiszami mają przeważnie trzy wejścia. Niekiedy otworów jest więcej i na pierwszy rzut oka nie wiadomo, jak podłączyć przewody. Wtedy warto przyjrzeć się i sprawdzić, czy podwójny włącznik nie ma oznaczeń takich jak litery czy strzałki. Warto jednak pamiętać, że szczególnie w starym budownictwie podłączenie włącznika światła może nastręczać więcej trudności - szczególnie, gdy jest to podwójny włącznik. Niekiedy nie ma przewodu ochronnego, a czasami cała instalacja elektryczna prosi się o remont. Zdecydowanie łatwiejsza jest też wymiana na nowy włącznik, niż samodzielne podłączenie od zera.
W przypadku podłączenia włączników z większą ilością przycisków postępujemy analogicznie: Włącznik potrójny do podwójnej puszki - w pierwszym module podłączamy - faza oraz L2 i L2 wyjście, a w drugim module L-faza oraz L1 wyjście. Włączniki poczwórny do podwójnej puszki - w pierwszym oraz w drugim module podłączamy L-faza oraz L1 i L2 wyjścia.
Rodzaje Włączników i Ich Specyfika
Wybór tego typu urządzeń jest bardzo duży. Możesz wybierać spośród włączników światła wykonanych z metalu, drewna, szkła lub plastiku. Modułowa konstrukcja umożliwia dopasowanie rodzaju, kształtu i koloru do stylu konkretnego wnętrza. Osprzęt dostępny jest w seriach, co pozwala na zakupienie produktów o tym samym wyglądzie. Dla zachowania ostrożności i uniknięcia np. porażenia prądem łączniki elektryczne powinny być stosowane zgodnie z przeznaczeniem. W pomieszczeniach suchych zwykle montuje się sprzęt z kodem IP20. We wnętrzach wilgotnych, takich jak łazienka, należy stosować produkty z oznaczeniem IP44. Natomiast na dworze IP65 o najwyższym stopniu ochrony.
Ze względu na sposób działania i miejsce montażu wyłączniki możemy podzielić na: jednobiegunowe - najczęściej spotykane podłączenie wyłącznika do lampy - jeden obwód steruje pojedynczym obwodem instalacji oświetleniowej; dwubiegunowe, służący do załączania jednym przyciskiem dwóch obwodów, znajdujących się pod różnymi napięciami (tego typu łączniki wykorzystywane są głownie w obiektach przemysłowych, nadają się np. do obsługi silników elektrycznych w wentylatorach); świecznikowe (podwójne), wyposażone w dwa przyciski służą np. do uruchamiania w jednym pomieszczeniu całego oświetlenie lub jedynie jego części w jakiejś strefie; schodowe - z ich pomocą możemy sterować jednym obwodem instalacji z dwóch miejsc, np. włączać na dole schodów, wyłączać na górze, stąd nazwa; krzyżowe - umożliwiające włączenie/wyłączenie światła, z co najmniej trzech miejsc; z czujnikiem ruchu (detektory ruchu można też zamontować niezależnie od włącznika światła); włączniki ze ściemniaczem - pozwalają na regulację natężenia światła w danym pomieszczeniu.
Montaż Wyłącznika Dotykowego
Instrukcja montażu wyłącznika dotykowego standardowego: Przed przystąpieniem do montażu, odłącz zasilanie sieciowe na danym obwodzie! Otwórz panel, obracając płaskim śrubokrętem w prawo, w przeznaczonym do tego miejscu. Podłącz przewody według zamieszczonego schematu danego wyłącznika. Zamocuj włącznik w puszce. Załóż szklany panel na obudowę i włącz zasilanie sieciowe. W ciągu najbliższych dwóch minut nastąpi kalibracja dotyku. Światło może samoczynnie się włączać i wyłączać.
Kiedy Wezwać Fachowca?
Niektóre z działań związanych z instalacjami elektrycznymi charakteryzują się dużym stopniem trudności. Inne natomiast mogą wymagać nie tylko doświadczenia, ale też uprawnień. Mowa np. o podłączeniu płyty indukcyjnej. Producenci tych urządzeń wymagają podbicia karty przez elektryka z uprawnieniami. Na szczęście istnieją również takie czynności, które możesz wykonać bez uprawnień. Podłączenie włącznika światła do puszki jest właśnie jednym z takich zadań. Nie wymaga specjalistycznej wiedzy, czy dużego doświadczenia. Wprawdzie doświadczony elektryk za podłączenie policzy sobie do kilkudziesięciu złotych. Pamiętajmy! Czytajmy instrukcje, a w razie najmniejszych wątpliwości poradźmy się fachowca, bo z elektrycznością żartów nie ma!
