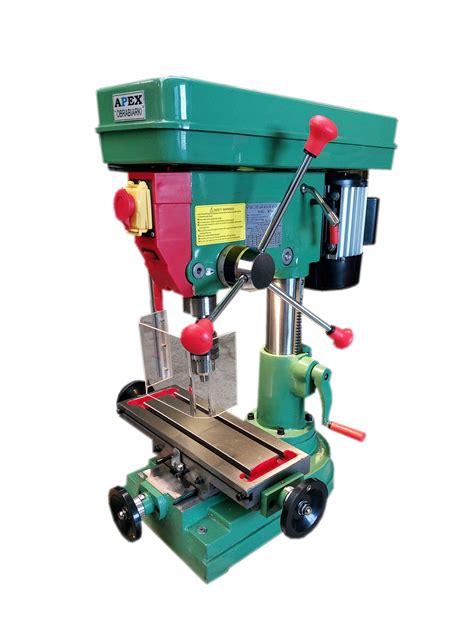

Wiertarko-frezarka ZX7016 "Zosia": Kompleksowy Przewodnik po Modyfikacjach i Zastosowaniach

Wiertarko-frezarka ZX7016, powszechnie znana jako "Zosia", to maszyna, która od lat cieszy się zainteresowaniem wśród hobbystów i profesjonalistów zajmujących się obróbką metali. Jej wszechstronność, zwłaszcza możliwość wykonywania zarówno wierceń, jak i sporadycznego frezowania, czyni ją atrakcyjnym wyborem dla wielu warsztatów. Niniejszy artykuł ma na celu zebranie i usystematyzowanie informacji na temat tej maszyny, koncentrując się na jej potencjalnych modyfikacjach, problemach technicznych oraz sposobach ich rozwiązywania, a także na praktycznych aspektach użytkowania.

Wstęp: Dlaczego "Zosia" Budzi Zainteresowanie?

"Zosia" to maszyna, która, mimo swojego chińskiego pochodzenia, zyskała sobie sporą popularność w Polsce. Jej konstrukcja, choć budząca pewne kontrowersje pod względem jakości wykonania niektórych elementów, oferuje potencjał do znaczących ulepszeń. Wiele dyskusji na internetowych forach poświęconych obróbce metali krąży wokół sposobów na zwiększenie jej precyzji, stabilności i ogólnej użyteczności. Niniejszy artykuł stanowi próbę podsumowania tych doświadczeń, bazując na wypowiedziach użytkowników o różnym stopniu zaawansowania, od początkujących czytelników po doświadczonych specjalistów.

Potencjał i Ograniczenia ZX7016: Wiercenie vs. Frezowanie

ZX7016 jest często rozważana jako wiertarka stołowa, szczególnie przez osoby posiadające instalację 400V, które planują głównie wiercić w materiałach takich jak drewno, sklejka, MDF, OSB, a czasami profile aluminiowe. Dla takich zastosowań, maszyna ta może być odpowiednia, zwłaszcza jeśli użytkownik nie przewiduje skomplikowanych przeróbek.

Jednakże, "Zosia" jest również reklamowana jako wiertarko-frezarka, co sugeruje możliwość wykonywania operacji frezowania. W tym kontekście pojawia się szereg pytań dotyczących jej możliwości. Czy maszyna jest w stanie poradzić sobie z wierceniem otworów o większej średnicy w grubych blachach stalowych? Jak sprawuje się przy frezowaniu, zwłaszcza gdy wymagane są niskie obroty i wysoki moment obrotowy?

Użytkownicy podkreślają, że ZX7016 jest maszyna ciężką, co utrudnia jej przemieszczanie, a jej konstrukcja jest bardziej przystosowana do pracy z dedykowanym stołem. Obrócenie wrzeciennika na kolumnie, choć możliwe, może wymagać pewnych modyfikacji, a nawet skrócenia samej kolumny. W przypadku wiercenia w arkuszach blachy, przy zwiększaniu nacisku na wiertło, wiertarka może mieć tendencję do przesuwania się i wywracania. Do takich zastosowań, gdzie wymagana jest mobilność i stabilność, znacznie lepiej sprawdzają się wiertarki z podstawą elektromagnetyczną, które choć droższe, zapewniają większą pewność i precyzję pracy.

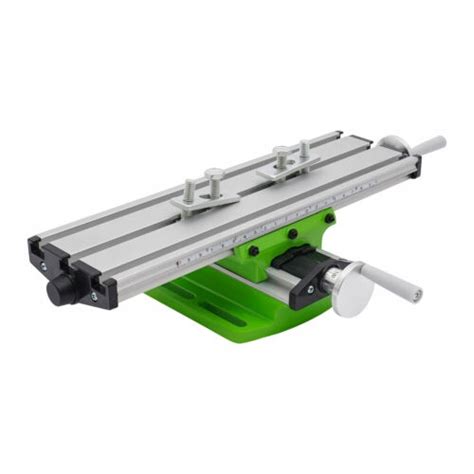

Frezowanie stanowi odrębne wyzwanie. Wymaga ono zazwyczaj solidnych łożysk igiełkowych lub wałeczkowych, zdolnych do przenoszenia obciążeń promieniowych. ZX7016 posiada łożyskowanie przystosowane do frezowania oraz śrubę dociągającą (drawbar) do mocowania narzędzia, co jest jej niewątpliwą zaletą w porównaniu do zwykłych wiertarek stołowych, których konstrukcja wrzeciona jest mniej odporna na siły boczne. Stół krzyżowy również umożliwia precyzyjne pozycjonowanie obrabianego przedmiotu, co jest kluczowe przy operacjach frezowania.

Modyfikacje i Ulepszenia: Jak Poprawić "Zosię"?

Jednym z najczęściej poruszanych tematów w kontekście "Zosi" są jej modyfikacje mające na celu zwiększenie stabilności i precyzji. Wiele użytkowników zgłasza problemy z luzami w maszynie, które mogą prowadzić do niedokładnych wyników obróbki.

Wypełnianie Kolumny i Podstawy

Jedną z popularnych metod poprawy stabilności jest wypełnianie pustych przestrzeni w kolumnie i podstawie maszyny. Sposoby na to są różne:

• Zalewanie żywicą z wypełniaczami: Użytkownicy eksperymentują z żywicą epoksydową, często mieszaną z piaskiem (wypłukanym i czystym, ze względu na jego twardość), metalowymi śrubami, wiórami, a nawet włóknem szklanym (w postaci maty mającej na celu zwiększenie odporności na wyginanie). Celem jest zwiększenie masy i sztywności maszyny. Warto jednak pamiętać o tym, że żywica epoksydowa może łatwo przeciekać, dlatego konieczne jest odpowiednie zabezpieczenie formy. Proces utwardzania może trwać kilka dni, w zależności od temperatury.
• Zalewanie betonem: Inna metoda polega na zalaniu podstawy maszyny betonem, często z dodatkowym zbrojeniem, co znacząco zwiększa jej masę i stabilność.
• Wypełnianie Epoxy Granite: Ta metoda polega na wykorzystaniu mieszanki żywicy epoksydowej z odpowiednimi wypełniaczami, które mają na celu uzyskanie materiału o wysokiej gęstości i dobrych właściwościach tłumiących drgania. Kluczowe jest zapewnienie odpowiedniej lejności mieszanki, aby mogła ona dotrzeć do wszystkich szczelin. Użycie krzemionki jako wypełniacza jest często rekomendowane ze względu na dobrą mieszalność, niski ciężar właściwy i brak tendencji do tworzenia pęcherzyków powietrza.

Podczas zalewania kolumny, ważne jest wcześniejsze wywiercenie otworu i zamontowanie długiej nakrętki, która pozwoli na późniejsze zablokowanie korpusu maszyny do kolumny. Umożliwia to regulację położenia korpusu i zablokowanie go w pożądanej pozycji, a w razie potrzeby - odkręcenie i obrócenie.

Wymiana Kolumny na Solidną

Niektórzy użytkownicy, dążąc do maksymalnej poprawy jakości maszyny, decydują się na wykonanie nowej, stalowej kolumny. Koszt takiej modyfikacji, obejmujący materiał i zlecone toczenie oraz szlifowanie, może wynieść około 180 zł, co w stosunku do ceny maszyny i znaczącej poprawy jej jakości, jest uznawane za niewielki wydatek.

Poprawa Mocowania Silnika i Napędu Paskowego

Wiele niedoróbek w "Zosi" dotyczy detali mechanicznych. Użytkownicy zgłaszają problemy z krzywo nagwintowanymi śrubami blokującymi napinanie pasków, czy też konieczność wypoziomowania kół pasowych w celu zapewnienia równoległości pasków. Poprawa mocowania silnika, choć wydaje się drobnostką, również może przyczynić się do lepszego działania maszyny.

Układ Elektryczny i Sterowanie

Połączenia elektryczne w "Zosi" bywają opisywane jako niedbałe, ze luźnymi śrubkami, które mogą prowadzić do iskrzenia. Warto zwrócić na to uwagę i dokręcić wszystkie połączenia.

Częstym tematem dyskusji jest również kwestia zastosowania falownika. Choć przekładnia pasowa zapewnia korzystny moment obrotowy przy niskich obrotach, falownik oferuje znacznie wygodniejsze sterowanie prędkością obrotową za pomocą pokrętła. Użytkownicy zgłaszają, że dobre falowniki wektorowe są w stanie utrzymać niemal stały moment siły na osi silnika przy obniżaniu obrotów. Jednakże, przekładnia jest w stanie zwiększać moment obrotowy w sposób, który jest niedostępny dla samego falownika. W przypadku konieczności pracy z niskimi obrotami i wysokim momentem, warto rozważyć ustawienie pasków na większy moment.

Mocowanie Narzędzi: Uchwyty i Oprawki

Kwestia mocowania narzędzi w "Zosi" jest kluczowa, zwłaszcza przy planowaniu frezowania. Maszyna posiada mocowanie stożkowe MT2 (MK2).

Mocowanie Frezów

Znalezienie odpowiednich frezów do mocowania MT2, zwłaszcza frezów czołowych do frezowania płaszczyzn na średnicę 40 mm (maksymalna dla "Zosi"), może być problematyczne. Użytkownicy rozważają różne rozwiązania:

• Uchwyty do frezów czołowych z mocowaniem Weldon: Problemem jest sposób mocowania tych frezów, które zazwyczaj posiadają "płetwę", co utrudnia ich zamocowanie w standardowych uchwytach. Rozważa się użycie uchwytów dedykowanych na stożek MK2 z gniazdem na narzędzie z mocowaniem Weldon.
• Uchwyty ER: Oprawki ER, zwłaszcza ER20 lub ER32, są powszechnie stosowane i sprawdzają się w "Zosi". Należy zwrócić uwagę na zakres chwytu tulejki - im większy, tym lepiej. Warto rozważyć zakup tulejek metrycznych, choć kalibrowych jest większy wybór. Tulejki sprężynowe mają określony zakres chwytu, zazwyczaj około 1 mm. Można dokupić nakrętki i koszyczki, tworząc najczęściej używane zestawy.

Uchwyty Tokarskie jako Imadło

Ciekawym pomysłem jest dorobienie mocowania kątowego i płaskiego bezpośrednio do uchwytu tokarskiego czteroszczękowego. Uchwyt taki mógłby służyć jako imadło, w którym luzuje się szczęki i obraca przedmiot ręcznie.

Problemy z Precyzją i Ich Rozwiązania

Nawet po przeprowadzeniu modyfikacji, użytkownicy nadal napotykają problemy z precyzją obróbki.

Bicie w Głowicy Wiertarskiej

Jeden z użytkowników zgłasza, że mimo nominalnego bicia na pinoli wynoszącego pół setki, na nowiutkim wiertle zamocowanym w kłach bicie osiąga nawet 5 setek. Próby regulacji mocowania za pomocą trzech śrub dają różne rezultaty, ale nie rozwiązują problemu. W internecie brakuje jasnych instrukcji dotyczących mocowania głowicy wiertarskiej w "Zosi", co utrudnia samodzielne rozwiązywanie tego problemu.

Jakość Chińskich Narzędzi

Należy pamiętać, że jakość chińskich narzędzi i akcesoriów może być bardzo zróżnicowana. Uchwyty mogą bić w setkach, a nawet więcej. Warto inwestować w narzędzia renomowanych producentów, jeśli zależy nam na precyzji.

Podsumowanie: "Zosia" - Maszyna z Potencjałem, Wymagająca Inwestycji

Wiertarko-frezarka ZX7016 "Zosia" to maszyna, która oferuje wiele możliwości, ale jej pełny potencjał ujawnia się dopiero po przeprowadzeniu pewnych modyfikacji i ulepszeń. Choć jej jakość wykonania niektórych elementów budzi wątpliwości, a cena nowych maszyn może być wyższa niż wartość używanych egzemplarzy z potencjalnymi wadami, możliwość dopracowania i dostosowania jej do własnych potrzeb czyni ją atrakcyjnym wyborem dla wielu majsterkowiczów.

Kluczowe aspekty, na które należy zwrócić uwagę przy pracy z "Zosią", to:

• Stabilność: Modyfikacje takie jak wypełnianie kolumny czy podstawy, a nawet wymiana kolumny na stalową, znacząco poprawiają stabilność maszyny.
• Mocowanie narzędzi: Dobór odpowiednich uchwytów ER lub dedykowanych rozwiązań do mocowania frezów jest kluczowy dla precyzyjnego frezowania.
• Precyzja: Problemy z biciem w głowicy wiertarskiej mogą wymagać głębszej analizy i potencjalnie bardziej zaawansowanych napraw.
• Zastosowanie falownika: Choć nie zastąpi on w pełni zalet przekładni pasowej przy niskich obrotach i wysokim momencie, falownik znacznie zwiększa komfort pracy.

Warto pamiętać, że nawet stara, polska maszyna z epoki PRL może być solidniejszym wyborem pod względem jakości wykonania, choć często pozbawiona funkcji frezarki. Ostateczny wybór zależy od indywidualnych potrzeb, budżetu i gotowości do podejmowania się modyfikacji.

Firma CORMAK, nawet po zaprzestaniu sprzedaży maszyn ZX7016, wykazała się godnym pochwały podejściem do klienta, oferując bezpłatne wykonanie potrzebnej części zamiennej. To pokazuje, że nawet w przypadku tańszych maszyn, można liczyć na dobrą obsługę posprzedażową.

Podsumowując, "Zosia" to maszyna, która wymaga zaangażowania i wiedzy technicznej, aby w pełni wykorzystać jej potencjał. Jednak dla osób gotowych podjąć to wyzwanie, może stać się niezawodnym narzędziem w warsztacie przez wiele lat.
