Wentylacja Grawitacyjna: Niezawodny Sposób na Świeże Powietrze w Domu

Mimo rozwoju budownictwa, wentylacja grawitacyjna wciąż jest najczęściej stosowanym rozwiązaniem dla zapewniania wymiany powietrza w domu. Jej prostota konstrukcji i brak potrzeby zasilania elektrycznego sprawiają, że pozostaje ona popularnym wyborem, szczególnie w starszych budynkach i w kontekście kosztów eksploatacji. Jednakże, aby system działał efektywnie, kluczowe jest jego prawidłowe zaprojektowanie i wykonanie, a także zrozumienie jego ograniczeń i zależności od warunków atmosferycznych.

Czym jest wentylacja grawitacyjna i jak działa?

Wentylacja grawitacyjna to naturalny sposób na stworzenie mechanizmu wymiany powietrza w obiekcie mieszkalnym lub użytkowym. Jest to najpopularniejsza metoda, której znaczenie z biegiem lat nie maleje, mimo pojawiania się nowoczesnych technologii budowlanych. Dzięki niej nie dusisz się w poszczególnych pomieszczeniach i nie odczuwasz nieprzyjemnych zapachów.

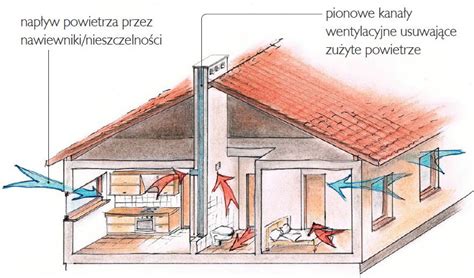

Zasada działania wentylacji grawitacyjnej bazuje na zjawisku naturalnej konwekcji. Mieszanka tlenu i innych gazów wewnątrz wszystkich pokojów ma wyższą temperaturę w porównaniu do tej z zewnątrz. Tym samym cechuje ją mniejsza gęstość, co powoduje unoszenie całej masy ku górze, gdzie znajdują się kanały wentylacyjne. Ucieka ona rurami, a przestrzeń wypełnia chłód i świeżość. Ciąg powietrza w kominie wentylacji grawitacyjnej jest wywołany różnicą ciśnień, która może być wytworzona w dwojaki sposób: albo dzięki różnicy temperatur, albo dzięki mechanicznie wytworzonemu podciśnieniu u wylotu kanału. W tym drugim przypadku na kominie można spotkać albo wentylatory dachowe, albo specjalnie ukształtowane nasady lub wywietrzaki - zamontowane na kominie powodują powstawanie podciśnienia w kominie wentylacyjnym, albo dzięki pracy wirnika (w wentylatorze), albo dzięki sile wiatru, która opływając nasadę, powoduje powstanie podciśnienia na podobnej zasadzie jak powstaje siła nośna na skrzydle samolotu, lub dzięki obrotom ruchomej części turbiny (w nasadach obrotowych, np. Turbowent, lub Tulipan firmy DARCO).

Kluczowe elementy systemu wentylacji grawitacyjnej

Kluczowymi elementami systemu wentylacji grawitacyjnej są kominy wentylacyjne. Już na etapie projektowania danego obiektu powinno się zaplanować ich liczbę, jak również pomyśleć nad lokalizacją. Należy pamiętać o przestrzeganiu procedur prawnych związanych z instalacją takiego systemu. Przepisy mówią jasno, że odległość między otworem w pomieszczeniu i wylotem w dachu musi wynosić minimum 3 metry. Ponadto, wartość pola przekroju tunelu dla powietrza nie może być niższa niż 0,016 m².

Bardzo istotną rolę odgrywają również kratki - wentylacja w domu wymaga zamontowania ich najlepiej we wszystkich wnętrzach. To specjalne osłony, które umożliwiają masie gazu przepływanie przez nie do szybu. W pokojach mieszkalnych nie trzeba umieszczać tych części, ale koniecznie zamontuj je tam, gdzie nie ma wielu okien - na przykład spiżarni, kuchni czy łazience. Dzięki temu zapewnisz sprawny przepływ powietrza.

Trzeba dodatkowo zapobiec inwersji, czyli odwracaniu kierunku przepływu powietrza, w czym pomaga zawór zwrotny. Wentylacja grawitacyjna jest skonstruowana tak, że czasem proces nawiewu następuje od strony komina, choć tam z reguły znajduje się wywiew. Blokada zapobiega temu problemowi, dzięki czemu zwiększa efektywność pracy układu.

Wentylacja grawitacyjna - rury. Jakie wybrać?

Właściwe wykonanie kanałów w budynku wpływa na prawidłowe funkcjonowanie wentylacji grawitacyjnej. Rury powinny nie tylko zapewniać swobodny ruch powietrza, ale także odznaczać się trwałością na lata. W sklepach znajdziesz wiele wariantów tego wyposażenia - najważniejsze, żeby wybrać wysokiej jakości materiał. Elementy stalowe są tańsze, natomiast wyposażenie wykonane z płyt PCV gwarantuje lepszą szczelność.

Warto dodatkowo wykluczyć zwężenia, które powodują opory. Ze względu na fakt, że wentylacja grawitacyjna działa dzięki niewielkiej różnicy ciśnień, uregulowanie nawiewu przez montaż odpowiednio ustawionej kratki nawiewnej jest kluczowe dla jej efektywności. Dla systemów nowoczesnej wentylacji grawitacyjnej rekomenduje się szczególnie tzw. stabilery, czyli kratki stabilizujące przepływ na określonym poziomie. To swoisty „crème de la crème” całego systemu wentylacji naturalnej.

Czym różni się wentylacja grawitacyjna od wentylacji mechanicznej?

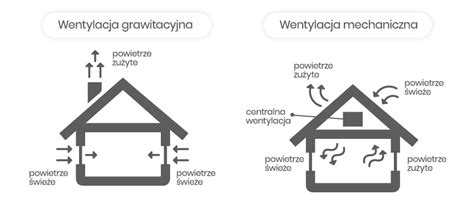

Podstawowa różnica między wentylacją grawitacyjną a mechaniczną polega na sposobie wymuszania przepływu powietrza. W pierwszym przypadku nie potrzebujesz żadnego zasilania, ponieważ system wykorzystuje naturalne prawa fizyki (konwekcję i różnicę ciśnień). Natomiast wentylacja mechaniczna wymaga stałego dopływu mocy do pracy wentylatorów, które aktywnie wymuszają ruch powietrza.

Konieczność montowania dodatkowego wyposażenia w wentylacji mechanicznej, takiego jak centrala wentylacyjna, wentylatory, filtry czy system dystrybucji powietrza, powoduje znaczny wzrost kosztów instalacji. W niektórych przypadkach koszty te mogą sięgać nawet kilkunastu, a nawet kilkudziesięciu tysięcy złotych, dlatego starsze rozwiązanie wciąż cieszy się większą popularnością w Polsce, szczególnie w istniejących budynkach.

To, jak działa wentylacja grawitacyjna, nierzadko wywołuje problemy z utrzymaniem wysokiej temperatury w domu. Wentylacja mechaniczna, poprzez zastosowanie rekuperacji (odzysku ciepła), pozwala na skuteczne ograniczenie strat ciepła i tym samym zaoszczędzić na ogrzewaniu wszystkich pomieszczeń. Warunkiem jest stworzenie odpowiedniej centrali oraz ukrycie rur transportujących mieszankę gazów.

Czy wentylacja grawitacyjna działa inaczej w zależności od pory roku? Jakie są jej zalety i wady?

Każda wentylacja grawitacyjna w bloku czy budynku jednorodzinnym pracuje lepiej zimą niż latem. Kiedy na zewnątrz robi się zimniej, wzrasta intensywność naturalnej konwekcji. Różnica temperatur między wnętrzem a zewnętrzem jest większa, co przekłada się na silniejszy ciąg kominowy. Wtedy instalacja funkcjonuje sprawniej i we wnętrzu czuć chłód. W idealnej sytuacji system reagowałby odwrotnie, czyli jego siła malałaby między listopadem a lutym, wiec zgodnie z zapotrzebowaniem mieszkańców danego obiektu na ruch powietrza. Latem, kiedy temperatura na zewnątrz jest wysoka, nie powstaje ciąg wentylacyjny i wentylacja naturalna działa bardzo słabo, jeśli działa w ogóle. Może wystąpić także zjawisko ciągu wstecznego - wdmuchiwanie powietrza przez kratki wentylacyjne.

Plusy wentylacji grawitacyjnej:

• Niski koszt instalacji i eksploatacji: Brak potrzeby zakupu drogiego sprzętu elektronicznego i brak zużycia energii elektrycznej sprawiają, że jest to rozwiązanie ekonomiczne.
• Prosta konstrukcja: System jest nieskomplikowany, co ułatwia jego konserwację i naprawę.
• Cicha praca: Brak ruchomych części mechanicznych oznacza, że wentylacja grawitacyjna jest praktycznie bezgłośna.
• Niezależność od zasilania: Działa nawet podczas przerw w dostawie prądu.

Minusy wentylacji grawitacyjnej:

• Zależność od warunków atmosferycznych: Wydajność systemu jest silnie uzależniona od różnicy temperatur między wnętrzem a zewnętrzem oraz od siły wiatru. Latem może działać bardzo słabo lub wcale.
• Brak możliwości kontroli intensywności: Nie można regulować siły wywiewu powietrza, co może prowadzić do nadmiernego wychładzania pomieszczeń zimą lub niedostatecznej wymiany powietrza latem.
• Wysokie straty ciepła: Ciepłe powietrze ucieka na zewnątrz, co znacząco podnosi koszty ogrzewania, nawet do 30-40% całkowitych strat ciepła w domu.
• Ryzyko inwersji ciągu: W sprzyjających warunkach (np. silny wiatr, różnica ciśnień) powietrze może być wdmuchiwane do pomieszczeń zamiast być z nich usuwane.
• Konieczność zapewnienia nawiewu: Szczelne okna i drzwi w nowoczesnym budownictwie utrudniają napływ świeżego powietrza, co może wymagać montażu nawiewników okiennych lub ściennych.
• Problemy z wilgocią. W przypadku niewystarczającej wymiany powietrza, w pomieszczeniach może gromadzić się wilgoć, co sprzyja rozwojowi grzybów i pleśni.

Inwersja ciągu wentylacyjnego - problem i rozwiązania

Zjawisko inwersji ciągu wentylacyjnego, czyli nawiewanie zimnego powietrza z kratek wentylacyjnych do pomieszczeń, jest jednym z najczęstszych problemów związanych z wentylacją grawitacyjną. Występuje najczęściej w domach wyposażonych w przynajmniej dwa kanały kominowe - wentylacyjny i dymny. Przyczyną jest niedostateczny nawiew powietrza do pomieszczenia. Wzrastający strumień powietrza w kanale dymnym, jaki ma miejsce po uruchomieniu grzania, powoduje spadek ciśnienia w pomieszczeniu. Powietrze niezbędne do spalania zasysane jest najłatwiejszym sposobem, a więc kanałem wentylacyjnym. Zaburzenie ciągu kominowego występuje również podczas silnych wiatrów - powietrze wdmuchiwane jest do domu. Powodem tego zjawiska jest nieodpowiednie zakończenie ciągu wentylacyjnego.

Aby zaradzić inwersji ciągu, należy przede wszystkim zadbać o odpowiedni nawiew powietrza do pomieszczeń. Może to oznaczać rozszczelnienie okien i drzwi (choć jest to rozwiązanie nieekonomiczne pod względem strat ciepła), montaż nawiewników okiennych lub ściennych, albo zastosowanie specjalnych kratek wentylacyjnych z regulacją przepływu. Warto również sprawdzić, czy kominy wentylacyjne nie są zatkane (np. przez ptasie gniazda, liście), a ich wyloty znajdują się odpowiednio wysoko ponad dachem, aby zapewnić swobodny przepływ powietrza.

W przypadku, gdy przewody wentylacyjne są przewymiarowane (ich przekrój jest zbyt duży), warto zastosować kratkę wentylacyjną z przysłoną. Pozwoli to na zmniejszenie ilości powietrza, jakie dostanie się do pomieszczenia, i ograniczy utratę ciepła, a jednocześnie nie zablokuje całkowicie wentylacji. Należy pamiętać, że kratek wentylacyjnych pod żadnym pozorem nie powinno się zasłaniać, zaklejać ani blokować w inny sposób, nawet kosztem utraty nieznacznej ilości ciepła.

Jednym z rozwiązań problemów z wentylacją grawitacyjną jest jej wspomaganie. Można to osiągnąć poprzez:

• Nasady kominowe: Wykorzystują energię wiatru do zwiększenia ciągu kominowego. Należy je dobierać indywidualnie, uwzględniając warunki wiatrowe w danej lokalizacji.
• Wentylatory dachowe lub wywietrzaki: Mogą być montowane na kominach, aby wymuszać przepływ powietrza.
• Wentylatory wyciągowe: Montowane we wlocie do kanału wentylacyjnego (zamiast kratki) lub w samym kanale. Warto wybrać wentylatory osiowe, które zwiększają siłę ciągu kominowego. Należy jednak pamiętać, że zatkany wlot do kanału przez urządzenie będzie utrudniał swobodny przepływ powietrza w czasie postoju wentylatora, co może zaburzyć działanie wentylacji grawitacyjnej.
• Systemy hybrydowe: Łączą wentylację grawitacyjną z elementami wentylacji mechanicznej, np. nasadami hybrydowymi, które pracują tylko w niekorzystnych warunkach atmosferycznych.

Nowoczesna wentylacja grawitacyjna - czy to paradoks?

Niekoniecznie! Prawidłowo zaprojektowana wentylacja naturalna w wielu przypadkach jest w stanie zapewnić odpowiednie przepływy powietrza. A dodatkowo jest to system ekonomiczny w eksploatacji. O czym pamiętać przy jego tworzeniu, by spełniał normatywy higieniczne, a jednocześnie się opłacał? System wymiany powietrza wykorzystujący naturalne siły natury jest wciąż najtańszy w stałej eksploatacji. Wiemy, że to, co stanowi największą siłę wentylacji naturalnej, może być jej największą słabością. Zmienne warunki atmosferyczne - różnica temperatur, siła wiatru - powodują, że pomieszczenie będzie zasysać powietrze ze zmienną siłą. Nie można jednak pozwolić na to, by kaprysy warunków pogodowych przejęły kontrolę nad projektem. Wspierają nas w tym precyzyjne obliczenia, które uwzględnią wahania głównych czynników i zminimalizują ich wpływ na jakość i efektywność pracy instalacji oraz nowoczesne komponenty, z których budujemy współczesne systemy wentylacji grawitacyjnej.

Warto pamiętać o tym, że część modeli nasad wentylacyjnych wyposażona jest w elementy mechaniczne. Ich uruchomienie pozwala spełnić normatywy higieniczne w sytuacji braku odpowiedniej różnicy ciśnień lub siły wiatru i zatrzymania wentylacji. W okresie zimowym i jesiennym bardzo zależy nam na utrzymaniu komfortowej temperatury w domu, a także ograniczeniu wydostawania się ciepła z budynku. Wielu użytkowników w tym czasie weryfikuje stan wentylacji w swoim mieszkaniu w celu odnalezienia i wyeliminowania strat ciepła. Zbyt intensywnie działającej wentylacja zazwyczaj jest efektem nieszczelności w budynku, mogą o tym świadczyć łatwe do zaobserwowania zjawiska - przeciąg, poruszanie się firanek, świst i szumy dobiegające z okien oraz drzwi, odczucie chłodu pomimo wydajnie działającego ogrzewania.

Wentylacja w domu wpływa na jakość i komfort życia w nim. Oprócz właściwej regulacji zawartości pary wodnej w powietrzu zapewnia również odprowadzenie na zewnątrz budynku szkodliwych gazów i cząstek z powietrza (dymu tytoniowego, oparów środków chemicznych itp.). Najmniej skuteczna, ale zarazem najpopularniejsza wentylacja w domu to ta oparta na mechanizmach grawitacyjnych. Jej wydajność zależna jest od warunków atmosferycznych, w związku z czym wykazuje sezonową wydajność - największą w okresie zimowym, a znacznie słabsze działanie latem (mniejsze różnice temperatur na zewnątrz i wewnątrz budynku odpowiedzialne za cyrkulację powietrza). Na jakość systemu naturalnej wymiany powietrza kolosalny wpływ miała również powszechna termomodernizacja istniejących budynków. Wymiana okien na szczelne modele plastikowe zredukowała siłę napędową wiatru w procesie wymiany powietrza. Aby poprawić taką wentylację zaleca się zastosowanie nawiewników, za pomocą których możliwa będzie regulacja strumienia dostarczanego powietrza lub rozbudować system o nawiewniki mechaniczne, które samoistnie dostosują proces nawiewno-wywiewny w domu. Jest to rozwiązanie dedykowane szczególnie do takich pomieszczeń jak kuchnie i łazienki. Dobrym środkiem do osiągnięcia podwyższonego podciśnienia w kanałach wentylacyjnych są nasady kominowe. Wykorzystują one energię wiatru oraz skutecznie poprawiają ciąg kominowy. W kuchni najlepiej, jeśli znajdą się dwa kanały wentylacyjne - jeden do usuwania powietrza, drugi do podłączenia okapu nadkuchennego.

W pomieszczeniach, w których nie ma kanałów wentylacyjnych, stosuje się wentylatory montowane w ścianie lub w oknie. Konstrukcja urządzenia zapobiega przedostawaniu się do pomieszczeń owadów, insektów oraz nawiewaniu wiatru. Wentylatorów wyciągowych zabrania się używać w pomieszczeniach z urządzeniem z otwartą komorą spalania zasilanym gazem lub innym paliwem (podgrzewacze wody, kotły pobierające powietrze do spalania z pomieszczenia) oraz z otwartym paleniskiem na paliwa stałe, płynne lub gazowe. Podobne obostrzenia tyczą się pomieszczeń podłączonych do zbiorczych kanałów wentylacyjnych oraz w budynkach o nieszczelnych kanałach wentylacyjnych. Czasem dzieje się tak, że wentylacja zaczyna szwankować jedynie w wybranym pomieszczeniu, np. po jego dociepleniu lub wymianie okna. Do życia w budynkach niezbędna jest wentylacja - wymiana powietrza zużytego (z podwyższoną zawartością dwutlenku węgla i innych substancji powstających w budynku, np. pyły zawieszone PM wytwarzane choćby podczas smażenia) na powietrze świeże, czyli pochodzące z zewnątrz budynku.

Wentylacja grawitacyjna, mimo swoich wad, wciąż stanowi podstawowe rozwiązanie dla wielu domów. Kluczem do jej efektywności jest świadomość jej działania, prawidłowe zaprojektowanie instalacji oraz regularna konserwacja. W przypadku problemów, warto rozważyć jej wspomaganie lub modernizację, aby zapewnić komfortowe i zdrowe warunki życia.
