Płyta Fundamentowa czy Tradycyjne Fundamenty? Analiza Wyboru i Zbrojenia

Wybór odpowiedniego sposobu posadowienia budynku to jedna z pierwszych i kluczowych decyzji, przed jakimi stają inwestorzy planujący budowę własnego domu. Dwie główne opcje to płyta fundamentowa i tradycyjne ławy fundamentowe. Każde z tych rozwiązań ma swoje specyficzne cechy, zalety i wady, które należy rozważyć w kontekście indywidualnych potrzeb, warunków gruntowych oraz budżetu. Analiza ta ma na celu przybliżenie zagadnień związanych z płytą fundamentową, ze szczególnym uwzględnieniem jej zbrojenia, kosztów oraz porównania z tradycyjnymi metodami.

Czym Jest Płyta Fundamentowa?

Płyta fundamentowa to żelbetowa konstrukcja wykonana pod całym budynkiem, stanowiąca jednolitą, monolityczną podstawę. W przeciwieństwie do tradycyjnych fundamentów, które przenoszą obciążenia liniowo na grunt, płyta rozprowadza je równomiernie na całej powierzchni posadowienia. Jest to szczególnie korzystne w przypadku gruntów o słabej nośności, gdzie tradycyjne ławy mogłyby prowadzić do nierównomiernego osiadania budynku.

Zastosowanie płyty fundamentowej ma szereg zalet. Przede wszystkim skraca czas prac ziemnych, ponieważ nie wymaga głębokich wykopów, jak w przypadku tradycyjnych fundamentów, które muszą być posadowione poniżej strefy przemarzania. Płytę można wykonać powyżej tej głębokości, co jest możliwe dzięki jej konstrukcji i izolacji. Dodatkowo, po wykonaniu płyta stanowi gotową podłogę pierwszej kondygnacji, eliminując potrzebę budowania osobnej podłogi na gruncie, co generuje oszczędności. Płyta fundamentowa jest również idealnym rozwiązaniem do integracji z systemami ogrzewania podłogowego, co prowadzi do powstania tzw. płyty grzewczej.

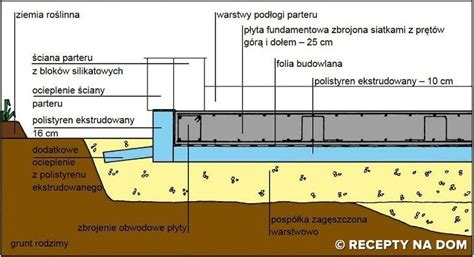

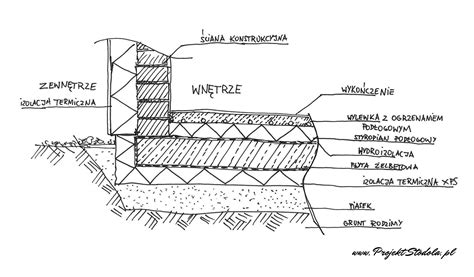

Konstrukcja i Warstwy Płyty Fundamentowej

Budowa płyty fundamentowej składa się z kilku kluczowych warstw, które współdziałają, tworząc stabilną i wytrzymałą podstawę:

• Podbudowa: Pierwszą warstwą jest podbudowa, zazwyczaj wykonana z zagęszczonego kruszywa, takiego jak pospółka (mieszanina piasku i żwiru) lub tłuczeń o drobnej frakcji. Jej zadaniem jest wyrównanie terenu, stworzenie stabilnego podłoża oraz zapewnienie drenażu. W tej warstwie często układa się również część instalacji wodno-kanalizacyjnej.
• Chudziak (Beton Podkładowy): Na podbudowie często układa się warstwę chudego betonu (o mniejszej klasie wytrzymałości), która dodatkowo wyrównuje podłoże i stanowi bazę dla kolejnych warstw. Chroni również izolację termiczną przed uszkodzeniem.
• Izolacja Termiczna: Kluczowym elementem jest izolacja termiczna, najczęściej wykonana z płyt styropianu ekstrudowanego (XPS) o wysokiej gęstości. Układa się ją pod płytą, a także po jej obwodzie, tworząc ciągłość izolacji z termoizolacją ścian zewnętrznych. Zapobiega to powstawaniu mostków termicznych i minimalizuje straty ciepła do gruntu. Grubość izolacji termicznej zazwyczaj wynosi od 10 do 25 cm.
• Folia Hydroizolacyjna/Separacyjna: Na warstwie izolacji termicznej umieszcza się folię, która pełni funkcję izolacji przeciwwilgociowej lub separacyjną, zapobiegając przenikaniu wilgoci z gruntu do betonu.
• Zbrojenie: Jest to kluczowy element konstrukcyjny płyty, składający się z siatek stalowych lub prętów zbrojeniowych umieszczonych zarówno w dolnej, jak i górnej części płyty. Zapewnia to wytrzymałość na rozciąganie i zginanie.
• Płyta Żelbetowa: Ostatnią warstwą jest właściwa płyta żelbetowa, wylewana z betonu o odpowiedniej klasie wytrzymałości (np. C20/25 lub wyższej).

Zbrojenie Płyty Fundamentowej - Klucz do Wytrzymałości

Zbrojenie płyty fundamentowej jest elementem decydującym o jej wytrzymałości na przenoszone obciążenia, zginanie i naprężenia. Ilość i rodzaj zbrojenia zależą od wielu czynników, takich jak obciążenia od konstrukcji budynku, klasa betonu i stali, wymiary fundamentu, nośność gruntu oraz układ konstrukcyjny.

Kluczowe Aspekty Zbrojenia:

• Zbrojenie Dolne i Górne: Płyta fundamentowa musi być zbrojona zarówno w dolnej, jak i górnej części. Dolne zbrojenie przenosi głównie naprężenia powstające od reakcji podłoża, natomiast górne zbrojenie jest kluczowe w przenoszeniu obciążeń z budynku i zapobieganiu pęknięciom zginającym. Pod planowanymi ścianami nośnymi zazbrojenie dolnej części płyty powinno być szczególnie wzmocnione.
• Rodzaj Zbrojenia: Zbrojenie może być wykonane z gotowych siatek stalowych (w prostszych konstrukcjach) lub z indywidualnie projektowanych prętów zbrojeniowych. Siatki zbrojeniowe powinny mieć odpowiednią średnicę prętów i rozstaw oczek.
• Otulenie Betonowe: Kluczowe jest zapewnienie odpowiedniego otulenia prętów zbrojeniowych przez beton. W tym celu stosuje się podkładki dystansowe (wykonane z betonu lub tworzywa sztucznego), które utrzymują zbrojenie na właściwej wysokości. Dolne zbrojenie powinno być uniesione na około 5 cm od podłoża, aby beton mógł je prawidłowo otulić.
• Zbrojenie Dodatkowe: W miejscach szczególnego obciążenia, np. pod słupami podporowymi, stosuje się dodatkowe zbrojenie.
• Wymogi Techniczne: Choć nie ma jednej uniwersalnej wartości, można przyjąć pewne orientacyjne wytyczne dla budownictwa jednorodzinnego. W literaturze fachowej pojawiają się szacunki od 75 do 90 kg zbrojenia na m³ betonu. Należy jednak podkreślić, że jest to wartość orientacyjna, a ostateczne ilości i parametry zbrojenia określa projektant na podstawie szczegółowych obliczeń.

Warunki Gruntowe a Wybór Fundamentu

Warunki gruntowe na działce odgrywają kluczową rolę w wyborze sposobu posadowienia budynku. Badania geotechniczne są niezbędne, aby określić rodzaj gruntu, jego nośność oraz poziom wód gruntowych.

• Grunty o Dobrej Nośności: Na stabilnych, dobrze nośnych gruntach (np. piaskach) możliwe jest zastosowanie zarówno tradycyjnych ław fundamentowych, jak i płyty fundamentowej.
• Grunty o Słabej Nośności: W przypadku gruntów słabych, gliniastych lub podmokłych, płyta fundamentowa często okazuje się lepszym rozwiązaniem. Równomierne rozłożenie obciążeń minimalizuje ryzyko osiadania. W skrajnych przypadkach, nawet płyta może być niewystarczająca, a konieczne może być zastosowanie palowania.
• Wysoki Poziom Wód Gruntowych: Wysoko występujące wody gruntowe również mogą sugerować wybór płyty fundamentowej lub konieczność wyniesienia tradycyjnych fundamentów ponad poziom wody.

Koszt Płyty Fundamentowej a Tradycyjnych Fundamentów

Porównanie kosztów płyty fundamentowej i tradycyjnych ław fundamentowych jest złożone i zależy od wielu czynników. Często uważa się, że płyta jest droższa, jednak szczegółowa analiza może wykazać inaczej.

• Koszty Bezpośrednie: Koszt materiałów (beton, stal zbrojeniowa, izolacja) oraz robocizny dla płyty fundamentowej może być wyższy niż dla tradycyjnych ław, zwłaszcza przy prostych projektach domów.
• Koszty Pośrednie i Oszczędności: Płyta fundamentowa eliminuje potrzebę wykonania osobnej podłogi na gruncie, co stanowi znaczącą oszczędność. Dodatkowo, integracja ogrzewania podłogowego w płycie może przynieść długoterminowe korzyści energetyczne.
• Warunki Gruntowe: Na gruntach trudnych, podmokłych lub słabo nośnych, przygotowanie tradycyjnych fundamentów może wymagać dodatkowych prac (np. wymiana gruntu, głębokie wykopy), co znacząco podnosi ich koszt. W takich sytuacjach płyta fundamentowa może okazać się bardziej opłacalna.
• Szacunkowe Koszty: Orientacyjne koszty wykonania płyty fundamentowej o grubości 20 cm dla domu o powierzchni 100 m² na dobrym gruncie mogą oscylować w granicach 12 000 zł. Na gruntach podmokłych z koniecznością zastosowania grubszej płyty (np. 30 cm) i lepszej izolacji przeciwwilgociowej, koszt może wzrosnąć do 16 000 zł, a nawet ponad 30 000 zł przy zastosowaniu specjalistycznych mieszanek betonowych. Należy jednak pamiętać, że są to wartości szacunkowe i zawsze należy porównywać oferty konkretnych wykonawców.

Płyta Fundamentowa a Energooszczędność

Kwestia energooszczędności płyty fundamentowej jest często podnoszona jako jej zaleta. Jest to jednak argument wymagający doprecyzowania.

• Izolacja Termiczna: Kluczowa dla energooszczędności jest odpowiednia izolacja termiczna płyty, zarówno od spodu, jak i po bokach. Dobrze zaizolowana płyta minimalizuje straty ciepła do gruntu.
• Straty Ciepła: Badania wskazują, że straty ciepła przez grunt stanowią około 20% całkowitych strat cieplnych budynku. Skuteczna izolacja od gruntu przynosi więc wymierne, ale nie zawsze drastyczne oszczędności.
• Ciągłość Izolacji: Największe korzyści z izolacji termicznej uzyskuje się, gdy izolacja płyty jest połączona z termoizolacją ścian zewnętrznych, tworząc ciągłą barierę termiczną.
• Porównanie z Fundamentami Tradycyjnymi: W nowoczesnym budownictwie, zarówno przy płycie, jak i przy tradycyjnych fundamentach, stosuje się podobną grubość izolacji termicznej na posadzce. Różnice w stratach ciepła mogą wynikać głównie z potencjalnych mostków termicznych na styku płyty z fundamentem i ścianą.

Wady i Wyzwania Związane z Płytą Fundamentową

Pomimo wielu zalet, płyta fundamentowa wiąże się również z pewnymi wyzwaniami i potencjalnymi wadami:

• Brak Możliwości Modyfikacji: Po wykonaniu płyta fundamentowa jest konstrukcją monolityczną, co oznacza, że nie ma możliwości późniejszego wprowadzania znaczących zmian w jej układzie, np. wykonania dodatkowych przepustów instalacyjnych. Wszystkie decyzje projektowe muszą być podjęte na etapie projektowania.
• Złożoność Zbrojenia: Choć pozornie budowa płyty jest prosta, prawidłowe wykonanie zbrojenia wymaga precyzji i wiedzy. Błędy w zbrojeniu mogą prowadzić do poważnych problemów konstrukcyjnych.
• Potencjalne Problemy z Hydroizolacją: Błędy w wykonaniu hydroizolacji płyty mogą być trudne do naprawienia, prowadząc do zawilgocenia pomieszczeń. W przypadku tradycyjnych fundamentów, hydroizolację można często poprawić lub wykonać od nowa, np. poprzez odkopywanie.
• Projektowanie przez Wykonawcę: Często zdarza się, że projekt płyty fundamentowej jest opracowywany przez firmy wykonawcze, a nie przez niezależnego projektanta. Może to prowadzić do nieoptymalnych rozwiązań lub ukrytych wad w ofertach. Należy dokładnie analizować oferty i materiały użyte do budowy podbudowy i izolacji.
• Konieczność Precyzji: Wykonanie płyty fundamentowej wymaga dużej precyzji na każdym etapie, od wyrównania terenu, przez zagęszczenie podbudowy, po prawidłowe ułożenie izolacji i zbrojenia.

Podsumowanie

Wybór między płytą fundamentową a tradycyjnymi ławami fundamentowymi zależy od wielu indywidualnych czynników. Płyta fundamentowa oferuje zalety takie jak skrócenie czasu budowy, możliwość integracji z ogrzewaniem podłogowym oraz dobre rozwiązanie dla trudnych warunków gruntowych. Jednakże, wymaga precyzyjnego projektowania i wykonania, a jej monolityczna konstrukcja ogranicza możliwości modyfikacji w przyszłości. Kluczowe znaczenie ma prawidłowe zaprojektowanie i wykonanie zbrojenia oraz izolacji, które zapewnią trwałość i bezpieczeństwo całej konstrukcji. Zawsze warto skonsultować się z doświadczonym projektantem i dokładnie przeanalizować oferty wykonawców, biorąc pod uwagę specyfikę działki i projektu domu.
