Szlifierka Kątowa Hilti 230: Budowa, Działanie i Wymiana Opornika Rozruchu Miękkiego Startu

Szlifierka kątowa Hilti 230 to narzędzie, które zyskało uznanie wśród profesjonalistów i zaawansowanych majsterkowiczów dzięki swojej mocy, wytrzymałości i niezawodności. Szczególnie modele zasilane sieciowo, przeznaczone do cięższych prac, wymagają precyzyjnych rozwiązań technicznych zapewniających ich długotrwałe i bezpieczne działanie. Jednym z kluczowych elementów wpływających na komfort użytkowania i żywotność silnika jest układ miękkiego startu, w którym często kluczową rolę odgrywa opornik rozruchowy. Zrozumienie budowy, działania oraz procesu wymiany tego komponentu jest niezbędne do prawidłowej konserwacji i naprawy tego typu elektronarzędzi.

Budowa Ogólna Szlifierki Kątowej

Współczesne szlifierki kątowe, w tym modele Hilti o średnicy tarczy 230 mm, to zaawansowane technologicznie urządzenia. Ich konstrukcja opiera się na kilku głównych podzespołach. Sercem maszyny jest silnik elektryczny, który generuje wymaganą moc do obracania tarczy. W przypadku modeli sieciowych, takich jak Hilti DAG 230-D czy Bosch GWS 23-230 J.Narzędzie, napięcie zasilania sieciowego jest doprowadzane do silnika za pośrednictwem włącznika. Wiele z tych szlifierek posiada również układy elektroniczne odpowiedzialne za regulację obrotów lub właśnie za łagodny rozruch.

Kolejnym ważnym elementem jest przekładnia zębata, która przenosi napęd z silnika na wrzeciono, na którym montowana jest tarcza tnąca lub szlifierska. Przekładnia ta musi być wykonana z wysokiej jakości materiałów, aby sprostać dużym obciążeniom. Obudowa szlifierki, często wykonana z wytrzymałego tworzywa sztucznego lub stopów metali, chroni wewnętrzne podzespoły i zapewnia ergonomiczny chwyt.

Ważnym elementem jest również wyłącznik, który nie tylko włącza i wyłącza maszynę, ale w wielu zaawansowanych modelach pełni dodatkowe funkcje, takie jak sterowanie miękkim startem lub regulacja obrotów. W przypadku problemów z uruchamianiem, uszkodzenie wyłącznika jest jedną z pierwszych rzeczy, którą należy sprawdzić. Czasami dochodzi do sytuacji, gdy "wyłącznik ma zwarcie na triaku i szlifierka włączała się po wetknięciu wtyczki do gniazdka". W takich przypadkach konieczna jest naprawa lub wymiana wyłącznika.

Rola Opornika Rozruchu Miękkiego Startu

Jednym z rozwiązań stosowanych w celu zwiększenia komfortu pracy i ochrony silnika przed nadmiernym obciążeniem podczas uruchamiania jest zastosowanie układu miękkiego startu. W przypadku niektórych szlifierek, w tym modeli Hilti i Bosch, mechanizm ten często opiera się na zastosowaniu specjalnego opornika rozruchowego. Jak zauważono w dyskusjach, "Jest to rezystor rozruchowy, ograniczający prąd dający efekt miękkiego startu. Po kilku sekundach włącznik go bocznikuje i szlifierka pracuje pełną mocą." Dzięki temu rozwiązaniu, silnik nie otrzymuje od razu pełnego napięcia, co zapobiega gwałtownemu szarpnięciu.

Koncepcja miękkiego startu jest kluczowa, zwłaszcza w przypadku mocnych szlifierek, gdzie chwilowy prąd rozruchowy może być wielokrotnie wyższy od prądu znamionowego. Taki impuls prądowy może powodować nie tylko wyzwalanie bezpieczników w instalacji elektrycznej, ale także nadmierne obciążenie dla uzwojeń silnika, komutatora (w silnikach szczotkowych) oraz samego wyłącznika. W niektórych przypadkach, "Po naciśnięciu przełącznika powstaje tak mocny zryw że na 10 włączeń 2 razy wyzwoli bezpieczniki 16A." Jest to ewidentny sygnał, że układ rozruchowy może nie działać prawidłowo lub jest nieobecny.

Opornik rozruchowy jest zazwyczaj włączany szeregowo z silnikiem w momencie uruchamiania maszyny. Po krótkim czasie, zazwyczaj kilku sekundach, gdy silnik osiągnie pewną prędkość obrotową, wewnętrzny mechanizm lub układ elektroniczny w wyłączniku powinien go zewrzeć (zbocznikować). W ten sposób opornik jest wyłączany z obwodu, a silnik zaczyna pracować z pełną mocą, pobierając prąd bezpośrednio z sieci. "Opornik był włączany przekaźnikiem znajdującym się w rękojeści." lub wbudowanym w moduł elektroniczny.

Jak Działa Miękki Start z Opornikiem?

Mechanizm działania miękkiego startu z opornikiem rozruchowym można opisać krok po kroku. Gdy użytkownik naciska włącznik szlifierki, prąd elektryczny przepływa przez opornik rozruchowy, zanim dotrze do silnika. Opornik ten posiada określoną rezystancję, która ogranicza przepływ prądu. W efekcie, do silnika dociera niższe napięcie, co powoduje jego stopniowe przyspieszanie. To właśnie ten stopniowy wzrost obrotów jest postrzegany jako "miękki" lub "łagodny" start.

"Opornik rozruchowy, ograniczający prąd dający efekt miękkiego startu. Po kilku sekundach włącznik go bocznikuje i szlifierka pracuje pełną mocą." W praktyce oznacza to, że po krótkim okresie pracy z ograniczoną mocą, mechanizm włącznika lub dedykowany przekaźnik zwiera opornik. Po zbocnikowaniu, prąd elektryczny omija opornik i płynie bezpośrednio do silnika, zapewniając mu pełną moc niezbędną do wykonywania pracy. W przypadku szlifierek Hilti, Bosch czy innych marek, ten cykl następuje automatycznie po włączeniu narzędzia.

Problemy pojawiają się, gdy ten mechanizm zawodzi. Najczęściej wskazywaną przyczyną uszkodzenia opornika jest awaria wyłącznika. "Opornik uszkadza sie najczesciej gdy uszkodził sie wyłacznik i na czas nie przełaczy obwodów , wtedy pada opornik". Jeśli wyłącznik nie zbocznikuje opornika w odpowiednim czasie, opornik będzie pracował pod obciążeniem przez cały czas pracy szlifierki. Oporniki te są zazwyczaj przystosowane do pracy przez krótki czas, a ciągłe obciążenie prowadzi do ich przegrzania, a nawet uszkodzenia. Wskutek tego "rezystor grzeje się tak, że topi plastik".

Najczęstsze Usterki i Diagnoza

Użytkownicy szlifierek kątowych często zgłaszają problemy związane z uruchamianiem i pracą tych urządzeń. Jednym z powtarzających się problemów jest właśnie wspomniane już wyzwalanie bezpieczników lub brak możliwości uruchomienia maszyny. "Nie znalazłeś odpowiedzi? Jak zwykle doradców wielu ale kompleksowej diagnozy nikt nie zaproponował." jest częstym odczuciem osób poszukujących pomocy technicznej.

Gdy szlifierka wykazuje problemy z uruchamianiem, należy przeprowadzić szereg kontroli. Po pierwsze, warto sprawdzić stan przewodu zasilającego. Czasami "okazało się że przewód sie przepalił nie naruszając izolacji, skróciłem przewód o jakieś 15 cm i wszystko było ok". Jeśli przewód jest w dobrym stanie, należy skupić się na włączniku. Jak wspomniano wcześniej, uszkodzony wyłącznik jest częstą przyczyną awarii opornika rozruchowego. Należy sprawdzić jego działanie, a w przypadku podejrzenia uszkodzenia triaka lub innych elementów elektronicznych wewnątrz wyłącznika, rozważyć jego wymianę.

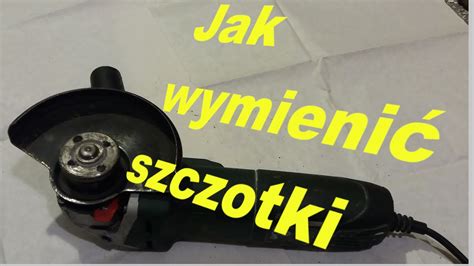

Kolejnym elementem do weryfikacji są szczotki silnika. "Świecenie czerwonej diody w module elektronicznym jest sygnałem że kończą się szczotki." W niektórych modelach, jak Hilti AG 125-SE, wymiana szczotek na nowe jest podstawową czynnością serwisową. Warto pamiętać, że "szczotki wymieniłem na nowe (zalecane przez producenta)." Czasami jednak szczotki mogą wymagać specjalnego dopasowania, co może oznaczać konieczność "szlifowania i generalnie to taka rzeźba żeby wstawić inne szczotki".

Uszkodzenia mogą dotyczyć również samego silnika. "Przezbrojenie stojana takiej szlifierki" może być konieczne w przypadku przepalenia uzwojeń. W takich sytuacjach wymiana kondensatorów, tranzystorów (np. na BD911), potencjometrów czy diody zenera (np. na 0.5W dla lepszej stabilności temperaturowej) może przywrócić urządzenie do życia, pod warunkiem, że wartości pozostałych elementów zgadzają się ze schematem. "Sprawdzam, czy wartości pozostałych elementów zgadzają się ze schematem. Szczególnie potencjometrów."

Wymiana Opornika Rozruchowego i Powiązane Komponenty

W przypadku stwierdzenia uszkodzenia opornika rozruchowego, konieczna jest jego wymiana. Oporniki tego typu zazwyczaj mają formę ceramicznej rurki z wbudowaną spiralą grzejną lub są wykonane z materiałów o wysokiej odporności termicznej. Czasami, jak zauważono, "w tej ceramicznej rurce jest spirala."

Dostępność oryginalnych części zamiennych może być problemem. W przypadku szlifierek Hilti, niektóre moduły elektroniczne mogą być trudno dostępne, ponieważ "Hilti zastrzegło te komponenty." Jednakże, istnieje możliwość stosowania zamienników, zwłaszcza jeśli konstrukcja szlifierki jest zbliżona do modeli innych producentów. "Założyłem od boscha i rezystor grzeje się tak, że topi plastik." Ta sytuacja wskazuje na potencjalną niezgodność zamiennika lub, co bardziej prawdopodobne, na problem z wyłącznikiem, który nadal nie zbacznkuje opornika prawidłowo.

"Kol.jest w wielkim błędzie ponieważ ten model szlifierki kątowej dla Hilti produkował Bosch - co widać (porównując szlifierkę kątową Boscha i Hilti) bez zaznajamiana się w szczegóły." Ta uwaga podkreśla, że pomimo różnych marek, często podzespoły są wspólne. W przypadku wymiany opornika, kluczowe jest dopasowanie jego parametrów, takich jak wartość rezystancji i moc, do oryginalnego elementu. "Tu niema co dorabiać i robić cepelii. Weź sobie poszukaj może znajdziesz zamiennik lub oryginał."

Przed wymianą opornika zaleca się dokładne sprawdzenie wyłącznika. "Sprawdz poprawne działanie wył." Jeśli wyłącznik nie działa poprawnie, nowy opornik również szybko ulegnie uszkodzeniu. Warto również sprawdzić, czy opornik nie jest fizycznie uszkodzony, np. "tam był na oporniku przerwany drut."

Użycie Zamienników i Kompatybilność Części

Kwestia kompatybilności części zamiennych jest istotna przy naprawach elektronarzędzi. Wiele firm, jak Bosch, Makita, czy Hilti, produkuje wysokiej jakości narzędzia, jednak ich komponenty nie zawsze są łatwo dostępne lub tanie. "Szukaj czegoś z Makity, Dewalta, czy Metabo. Ewentualnie niebieskiego Boscha."

W przypadku szlifierek Hilti, często zauważana jest bliska współpraca z firmą Bosch w zakresie produkcji niektórych podzespołów. "Po numerach wynika że jest to bosch." lub "ten model szlifierki kątowej dla Hilti produkował Bosch". Oznacza to, że w niektórych sytuacjach można zastosować części od Boscha do naprawy szlifierki Hilti, pod warunkiem dokładnego sprawdzenia kompatybilności.

Jednakże, jak pokazuje przykład z przegrzewającym się opornikiem od Boscha, "Założyłem od boscha i rezystor grzeje się tak, że topi plastik.", nie zawsze zamiennik działa idealnie. Może to wynikać z nieznacznych różnic w parametrach lub z faktu, że problem leży głębiej, na przykład w samym wyłączniku. "Założyłem od boscha i rezystor grzeje się tak, że topi plastik. Jakieś pomysły?" To pytanie często pojawia się w kontekście takich napraw.

Ważne jest, aby przy wymianie elementów, takich jak oporniki czy wyłączniki, kierować się schematami lub oznaczeniami fabrycznymi. Czasami "Schemat połączenia masz wyryty na radiatorze." lub na obudowie. W przypadku braku oryginalnych części, poszukiwanie zamienników o identycznych lub porównywalnych parametrach jest kluczowe. "Poszukam części, jeśli nie znajdę to może coś takiego dorobić."

Konserwacja i Dbanie o Narzędzie

Regularna konserwacja jest kluczowa dla długiej żywotności każdej szlifierki kątowej, a zwłaszcza profesjonalnych narzędzi marki Hilti. "Pracując w firmie w branży metalowej spawarki łapały bardzo dużo pyłu zawierającego cząsteczki metalu (szlifierki itp) że pół roku po przedmuchaniu spawarki […] nie było widać efektu czyszczenia." Podobne zasady dotyczą szlifierek - pył i brud mogą negatywnie wpływać na pracę wyłączników, silnika i przekładni.

"Zawsze warto robić przeglądy." Dotyczy to nie tylko elektrycznych komponentów, ale także mechanicznych. Regularne czyszczenie obudowy, kanałów wentylacyjnych oraz smarowanie elementów przekładni (jeśli jest to zalecane przez producenta) może zapobiec wielu kosztownym awariom. "Latem przy smarach EPS 0 widoczne wycieki. Kto naprawia tego typu sprzęt spotkał się ze szlifierkami Hilti 125 i 230mm jest tam smar EPS 0 lub 00 i często głowica jest cała tłusta i brudna od smaru, wyciek występuje przez łożysko lub blokadę wrzeciona."

W przypadku szlifierek z regulacją obrotów, należy pamiętać, że "silnik elektryczny ma moc znamionową przy określonych obrotach." Próby znaczącego obniżenia obrotów poniżej nominalnych, na przykład poprzez stosowanie dodatkowych oporników lub nieprzystosowanych ściemniaczy, mogą prowadzić do przegrzewania silnika i spadku jego mocy. "Jak się kupi do warsztatu porządną szlifierkę kątową powiedzmy Hilti, Bosch, Makita to służy ona kilkanaście lat, a jedynym serwisowaniem jest wymiana szczotek i czasem łożysk." Dbanie o narzędzie i reagowanie na pierwsze oznaki usterek to najlepsza droga do zapewnienia sobie długotrwałej i bezproblemowej pracy.

Podsumowanie Techniczne i Porady Ekspertów

Analizując dostępne informacje, można wyciągnąć kilka kluczowych wniosków dotyczących budowy, działania i naprawy opornika startu w szlifierce Hilti 230 oraz podobnych narzędziach. Opornik rozruchowy jest elementem układu miękkiego startu, którego zadaniem jest ograniczenie prądu rozruchowego, zapobieganie gwałtownemu szarpnięciu maszyny oraz ochrona instalacji elektrycznej i samego silnika przed przeciążeniem.

Najczęstszą przyczyną awarii opornika jest uszkodzenie wyłącznika, który nie jest w stanie w odpowiednim czasie zbocznikować (ominięcia) opornika. Prowadzi to do jego ciągłej pracy pod obciążeniem, przegrzewania i uszkodzenia. W przypadku stwierdzenia takiej usterki, kluczowe jest sprawdzenie i ewentualna wymiana wyłącznika przed zamontowaniem nowego opornika.

Przy wymianie opornika należy zwrócić uwagę na jego parametry, takie jak wartość rezystancji i moc. W sytuacji braku oryginalnych części, możliwe jest stosowanie zamienników, jednak wymaga to szczególnej ostrożności i weryfikacji kompatybilności. Pomimo że niektóre modele Hilti dzielą podzespoły z produktami Bosch, nie zawsze zamiennik będzie działał idealnie. Należy również pamiętać o ogólnej konserwacji narzędzia, w tym o czyszczeniu, smarowaniu i kontroli stanu szczotek, co przyczynia się do jego długowieczności. W przypadku wątpliwości, kompleksowa diagnoza i profesjonalny serwis są zawsze najlepszym rozwiązaniem.
