Stropodachy Wentylacyjne: Klucz do Trwałości i Komfortu

Stropodachy, jako kluczowy element konstrukcji dachu, odgrywają fundamentalną rolę w zapewnieniu komfortu termicznego i akustycznego w budynkach, a także chronią je przed wpływem czynników atmosferycznych. Wśród różnorodnych rozwiązań konstrukcyjnych dachów płaskich, szczególną uwagę zwraca się na stropodachy wentylowane, które dzięki specyficznej budowie zapewniają skuteczne odprowadzanie wilgoci i zapobiegają przegrzewaniu się konstrukcji. Zrozumienie ich budowy, zasad działania i zastosowania jest kluczowe dla projektantów, wykonawców oraz inwestorów dbających o długowieczność i efektywność energetyczną swoich budynków.

Stropodachy Pełne - Podstawa Konstrukcji

Zanim przejdziemy do szczegółów stropodachów wentylowanych, warto nakreślić kontekst, w jakim się pojawiają, porównując je z innymi typami stropodachów. Stropodachy pełne to rozwiązania, w których wszystkie warstwy konstrukcyjne przylegają do siebie ściśle, bez obecności przestrzeni powietrznych czy kanalików. W ich budowie wyróżniamy: konstrukcję nośną, paroizolację, termoizolację, warstwę podkładową hydroizolacji oraz hydroizolację właściwą. Kluczowym aspektem przy wykonaniu stropodachu pełnego jest zapewnienie suchości materiałów termoizolacyjnych zarówno na etapie budowy, jak i podczas eksploatacji budynku. Zawilgocenie termoizolacji może prowadzić do obniżenia jej właściwości izolacyjnych, a w skrajnych przypadkach do uszkodzenia całej konstrukcji dachu.

Termoizolację w stropodachach pełnych wykonuje się z różnorodnych materiałów, takich jak tworzywa sztuczne (np. styropian, styrodur, utwardzone płyty z piany poliuretanowej), materiały pochodzenia mineralnego (wełna mineralna, szkło piankowe, wełna szklana), lekkie betony o właściwościach termoizolacyjnych (beton komórkowy, pianobeton) czy materiały sypkie (żużel, keramzyt). Najczęściej stosowanymi rozwiązaniami są płyty termoizolacyjne. Aby dodatkowo wydłużyć okres eksploatacji pokrycia dachowego, często stosuje się warstwy ochronne, na przykład z płukanego kruszywa otoczakowego (żwiru), które chronią pokrycie przed wysoką temperaturą, wahaniami temperatur oraz promieniowaniem ultrafioletowym.

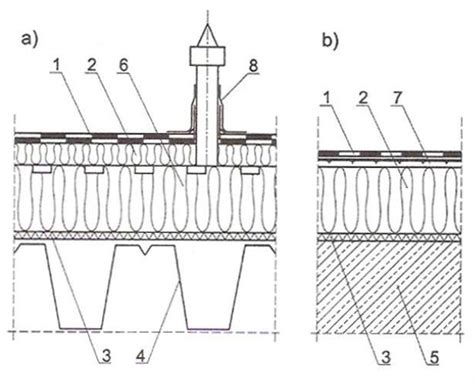

Stropodachy Odpowietrzane - Pierwszy Krok w Kierunku Kontroli Wilgoci

Stropodachy odpowietrzane stanowią ewolucję w stosunku do stropodachów pełnych, wprowadzając mechanizm odprowadzania wilgoci zgromadzonej w warstwie termoizolacji. Aby zminimalizować ryzyko zawilgocenia warstw stropodachu na skutek wykraplania pary wodnej, w stropodachach odpowietrzanych tworzy się sieć połączonych ze sobą kanalików powietrznych umieszczonych pod pokryciem papowym. Rozwiązanie to umożliwia efektywne odprowadzenie nadmiaru pary wodnej do atmosfery zewnętrznej. Odbywa się to poprzez odpowiednie ukształtowanie obróbek blacharskich na krawędziach stropodachu oraz system odpowiednio rozmieszczonych kominków odpowietrzających. [1]

Stropodachy Wentylowane - Zapewnienie Przepływu Powietrza dla Maksymalnej Efektywności

Stropodachy wentylowane to konstrukcje, w których celowo tworzy się przestrzeń powietrzną, mającą za zadanie zapewnienie ciągłego przepływu powietrza. Ta przestrzeń wentylacyjna ma kluczowe znaczenie dla odprowadzania nadmiaru kondensatu, który może gromadzić się poniżej tej warstwy. W celu zapewnienia równomiernego wentylowania całej powierzchni dachu, otwory wentylacyjne umieszcza się po przeciwległych stronach dachu. W przypadku znaczącej powierzchni stropodachu, dodatkowe otwory mogą być rozmieszczone również w połaci dachowej. Zgodnie z przyjętymi zasadami, powierzchnia zastosowanych otworów wentylacyjnych powinna stanowić co najmniej 1/500 powierzchni rzutu poziomego dachu. [1]

Stropodachy wentylowane można podzielić ze względu na sposób wykonania przestrzeni wentylacyjnej na jedno- lub dwudzielne.

Stropodachy Wentylacyjne Jednodzielne

W stropodachach wentylowanych jednodzielnych przestrzeń wentylacyjna znajduje się bezpośrednio nad warstwą termoizolacji, pod właściwym pokryciem dachowym. Wyróżniamy tu dwa główne typy:

• Stropodachy wentylowane kanalikowe: W tym rozwiązaniu, nad materiałem termoizolacyjnym wykonane są specjalne kanaliki. Mogą być one utworzone na przykład poprzez zastosowanie blachy fałdowanej jako podkładu pod wylewkę wierzchnią. Ta wyprofilowana powierzchnia tworzy kanały, którymi swobodnie przepływa powietrze. Wentylacja takich stropodachów wymaga zastosowania odpowiednich rozwiązań, w tym specjalnych kominków odpowietrzających, które umożliwiają wymianę powietrza z otoczeniem. [1]



• Stropodachy wentylowane szczelinowe: W tym przypadku przestrzeń wentylacyjna jest tworzona poprzez zastosowanie deskowania lub innych elementów konstrukcyjnych, które tworzą ciągłą szczelinę powietrzną nad termoizolacją. Ta szczelina umożliwia swobodny przepływ powietrza na całej powierzchni dachu. Rozwiązanie to jest często stosowane na podłożu betonowym, gdzie nad warstwą termoizolacji i paroizolacji umieszcza się elementy tworzące przestrzeń wentylacyjną, a następnie hydroizolację. [1]

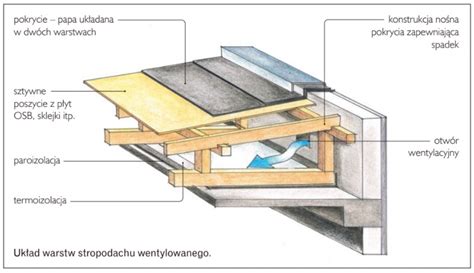

Stropodachy Wentylacyjne Dwudzielne

Stropodachy wentylowane dwudzielne charakteryzują się tym, że przestrzeń wentylowana jest oddzielona od warstwy termoizolacji poprzez dodatkową konstrukcję wsporczą. Oznacza to, że mamy do czynienia z dwoma oddzielnymi przestrzeniami: jedną pod termoizolacją (często stanowiącą strop właściwy) i drugą, wentylowaną, nad termoizolacją. Ta górna przestrzeń wentylowana jest kluczowa dla odprowadzania wilgoci. Konstrukcja dwudzielna zapewnia lepszą cyrkulację powietrza i efektywniejsze usuwanie kondensatu, co przekłada się na zwiększoną trwałość całej konstrukcji dachowej. [1]

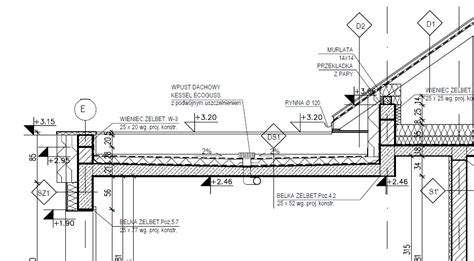

Stropodachy w Systemie Odwróconym - Nowoczesne Rozwiązania Ochrony

Stropodachy w systemie odwróconym stanowią innowacyjne podejście do konstrukcji dachów płaskich, skupiające się na optymalnym zarządzaniu wilgocią. W tym systemie kluczowe jest umieszczenie warstw wodo- i paroszczelnych blisko wnętrza budynku, w strefie temperatur zbliżonych do panujących w pomieszczeniu. Dzięki temu eliminuje się zjawisko blokowania odpływu pary wodnej z wnętrza stropodachu, co zapobiega kondensacji pary wodnej w przegrodzie. Warstwa termoizolacyjna jest umieszczana na wierzchu hydroizolacji, co chroni ją przed uszkodzeniami mechanicznymi i niekorzystnymi warunkami atmosferycznymi. W tym rozwiązaniu stosuje się materiały termoizolacyjne o bardzo niskiej nasiąkliwości i odpowiedniej wytrzymałości, takie jak styropian ekstrudowany (XPS). Warstwę dociskową z żwiru stosuje się często jako zabezpieczenie izolacji. [1]

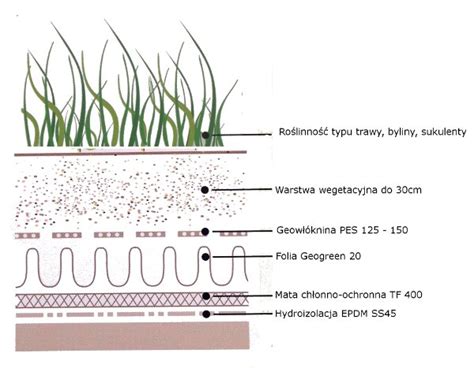

Dach Zielony - Ekologiczne i Funkcjonalne Rozwiązanie

Dach zielony jest szczególnym rodzajem stropodachu odwróconego, który poza funkcjami konstrukcyjnymi i izolacyjnymi pełni również rolę estetyczną i ekologiczną. Jego budowa opiera się na czterech podstawowych warstwach: hydroizolacji, termoizolacji, warstwie drenażowej oraz warstwie wegetacyjnej.

Dachy zielone można klasyfikować ze względu na sposób ich użytkowania:

• Użytkowane ekstensywnie: Charakteryzują się pokryciem niskimi roślinami o niewielkich wymaganiach wegetacyjnych, takimi jak mchy czy sukulenty. Jest to rozwiązanie najprostsze i najmniej obciążające konstrukcję.
• Użytkowane ze średnią intensywnością: Oprócz traw i bylin, powierzchnię dachu porastają niewielkie krzewy. Wymaga to nieco grubszej warstwy wegetacyjnej i bardziej zaawansowanego systemu drenażowego.
• Użytkowanie intensywne: Na tak użytkowanych dachach rosną specjalnie dobrane rośliny, krzewy, a nawet drzewa. Wymaga to zastosowania głębokich warstw gleby, rozbudowanego systemu nawadniania i drenażu, a także odpowiednio wytrzymałej konstrukcji nośnej.

Kluczowe warstwy dachu zielonego to:

• Warstwa ochronna (przekładkowa): Oddziela warstwę drenażową od termoizolacji lub hydroizolacji. Jej zadaniem jest odprowadzanie nadmiaru wody z warstwy wegetacyjnej, a przy odpowiednim ukształtowaniu może również gromadzić wodę i substancje odżywcze. Najczęściej wykonuje się ją ze żwiru o frakcji 8/32 mm lub z keramzytu. Orientacyjna grubość tej warstwy wynosi 6-9 cm przy użytkowaniu ekstensywnym i 10-30 cm przy użytkowaniu intensywnym.
• Warstwa filtracyjna: Umieszczana pomiędzy warstwami wegetacyjną a drenażową. Wykonana zazwyczaj z geowłókniny o gramaturze 200 g/m². Zapobiega przenikaniu drobnych cząstek gleby do warstwy drenażowej, zapewniając jej drożność.
• Warstwa wegetacyjna: Stanowi podłoże dla roślin, utworzone przez humus oraz materiał organiczny. Grubość tej warstwy jest ściśle uzależniona od sposobu użytkowania stropodachu i wysokości planowanych roślin. Waha się od 10-15 cm dla upraw ekstensywnych, poprzez 15-35 cm przy średniej intensywności użytkowania, aż do 250 cm w przypadku dachu zielonego użytkowanego intensywnie z nasadzeniami drzew.
• Warstwa drenażowa: Zapewnia odprowadzenie nadmiaru wody z warstwy wegetacyjnej i filtracyjnej. Może być wykonana z materiałów takich jak żwir, keramzyt lub specjalne maty drenażowe.
• Warstwa hydroizolacyjna: Kluczowa dla szczelności dachu, chroniąca konstrukcję przed przenikaniem wody.
• Warstwa termoizolacyjna: Zapewnia izolację termiczną budynku.
• Konstrukcja nośna: Stanowi podstawę wszystkich warstw dachu.

Podsumowanie

Stropodachy wentylowane, w różnych swoich wariantach, od kanalikowych po dwudzielne, stanowią kluczowe rozwiązanie w nowoczesnym budownictwie, zapewniając skuteczne odprowadzanie wilgoci i ochronę przed przegrzewaniem. System odwrócony oraz dachy zielone rozszerzają te funkcje, dodając walory estetyczne i ekologiczne. Zrozumienie specyfiki każdego z tych rozwiązań jest niezbędne do wyboru optymalnej konstrukcji dachu, gwarantującej jego trwałość, funkcjonalność i komfort użytkowania przez wiele lat.

Bibliografia:[1] J. Kerste, W. Budownictwo Ogólne dla Architektów, P. (dalsza część tytułu i wydawcy niepełna w dostarczonym tekście)
