Kształtki z tworzyw sztucznych w instalacjach wodno-kanalizacyjnych i grzewczych: Budowa, zastosowanie i kluczowe zalety

Tworzywa sztuczne zrewolucjonizowały współczesne budownictwo, stając się nie tylko zamiennikiem tradycyjnych materiałów, ale także umożliwiając znaczące zmniejszenie pracochłonności, uzyskanie lepszych parametrów eksploatacyjnych budynków i zwiększenie ich trwałości. Wśród szerokiej gamy materiałów instalacyjnych, dominującą pozycję zajmują rury i kształtki wykonane z polietylenu (PE) i polipropylenu (PP), w szczególności z odmiany PP-R (polipropylen random). Te nowoczesne komponenty instalacyjne charakteryzują się szeregiem unikalnych właściwości, które czynią je idealnym wyborem dla nowoczesnych instalacji wodno-kanalizacyjnych, ciepłej wody użytkowej oraz systemów grzewczych niskotemperaturowych.

Budowa i właściwości kształtek z polipropylenu PP-R

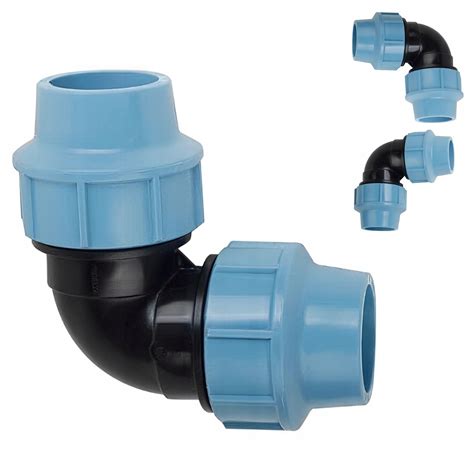

Kształtki do wody PP, takie jak kolana, trójniki, mufy czy redukcje, są kluczowymi elementami systemów wykonanych z polipropylenu PP-R. Materiał ten łączy w sobie wysoką odporność na korozję, charakterystyczną dla tworzyw sztucznych, z niską chropowatością ścianek wewnętrznych. Ta ostatnia cecha jest niezwykle istotna, ponieważ minimalizuje opory przepływu i zapobiega osadzaniu się kamienia kotłowego oraz innych zanieczyszczeń. Gładka powierzchnia rur i kształtek PP-R sprawia, że instalacje te zachowują swoje parametry przez długie lata, ograniczając potrzebę konserwacji i wymiany.

Polipropylen PP-R jest kopolimerem blokowym, co oznacza, że jego struktura molekularna składa się z naprzemiennie ułożonych bloków monomerów propylenowych i etylenowych. Ta specyficzna budowa nadaje mu pożądane właściwości, takie jak elastyczność, odporność na uderzenia oraz stabilność termiczną w określonym zakresie temperatur. W odróżnieniu od tradycyjnych tworzyw termoplastycznych, PP-R charakteryzuje się lepszą odpornością na wysokie temperatury i ciśnienie, co czyni go odpowiednim do zastosowania w instalacjach ciepłej wody użytkowej i niskotemperaturowych systemach grzewczych.

Zastosowanie kształtek z tworzyw sztucznych w instalacjach

Szeroki zakres zastosowań kształtek PP-R wynika z ich wszechstronności i doskonałych parametrów technicznych. Systemy te znajdują zastosowanie przede wszystkim w:

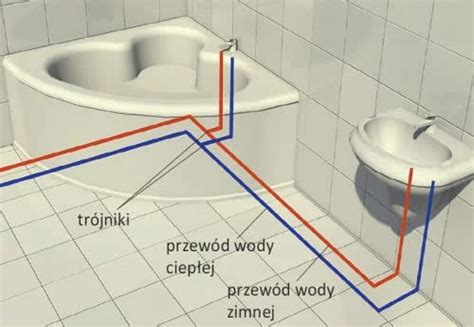

• Instalacjach zimnej i ciepłej wody użytkowej: Odporność na korozję i higieniczność materiału sprawiają, że jest on idealny do transportu wody pitnej. Niska chropowatość ścianek zapobiega namnażaniu się bakterii i powstawaniu osadów, gwarantując czystość i bezpieczeństwo wody.
• Instalacjach grzewczych niskotemperaturowych: PP-R doskonale sprawdza się w systemach ogrzewania podłogowego, ściennego oraz w tradycyjnych grzejnikach, pod warunkiem przestrzegania zaleceń producenta dotyczących maksymalnej temperatury i ciśnienia pracy. Rury z warstwą antydyfuzyjną dodatkowo chronią przed przedostawaniem się tlenu do czynnika grzewczego, co zapobiega korozji metalowych elementów systemu.
• Instalacjach technologicznych: W przemyśle tworzywa sztuczne znajdują zastosowanie w transporcie różnorodnych mediów, gdzie kluczowa jest odporność chemiczna i brak reakcji z przetłaczanymi substancjami.
• Instalacjach kanalizacyjnych: Chociaż tradycyjnie stosowano tu inne materiały, coraz częściej pojawiają się systemy kanalizacyjne oparte na PP, które oferują cichą pracę i wysoką odporność na uszkodzenia mechaniczne.

Kluczowe zalety instalacji opartych na tworzywach sztucznych

Decyzja o wyborze instalacji wykonanych z tworzyw sztucznych, takich jak PP-R, niesie ze sobą szereg korzyści:

• Doskonała higiena i bezpieczeństwo dla wody pitnej: Materiał PP-R jest fizykochemicznie obojętny, co oznacza, że kontakt wody z rurą nie zmienia jej właściwości, smaku ani zapachu. Instalacje te są w pełni bezpieczne dla zdrowia ludzi i zwierząt.
• Odporność na korozję i powstawanie osadów: W przeciwieństwie do metali, tworzywa sztuczne nie ulegają korozji, co eliminuje ryzyko rdzy i zanieczyszczenia wody. Gładka powierzchnia zapobiega osadzaniu się kamienia i innych zanieczyszczeń, co przekłada się na długowieczność instalacji.
• Niskie opory przepływu: Niska chropowatość ścianek wewnętrznych minimalizuje straty ciśnienia w instalacji, co może przyczynić się do zmniejszenia zużycia energii w systemach grzewczych.
• Łatwy i szybki montaż: Niska waga elementów instalacyjnych znacząco ułatwia ich transport, magazynowanie i montaż. Połączenia wykonywane metodą zgrzewania polifuzyjnego są szybkie, szczelne i nie wymagają stosowania specjalistycznych narzędzi, poza zgrzewarką do tworzyw sztucznych.
• Trwałość i wytrzymałość: Żywotność instalacji wykonanych z PP-R jest oceniana na ponad 50 lat. Materiał ten jest odporny na ścieranie, środki chemiczne i uszkodzenia mechaniczne.
• Cicha praca: Instalacje z tworzyw sztucznych charakteryzują się cichszą pracą w porównaniu do instalacji metalowych, co jest szczególnie odczuwalne w przypadku przepływu wody zimnej i ciepłej użytkowej.
• Niska wydłużalność termiczna: Choć tworzywa sztuczne generalnie charakteryzują się wyższym współczynnikiem rozszerzalności liniowej niż metale, nowoczesne systemy PP-R zostały zaprojektowane tak, aby minimalizować ten efekt. Stosowanie odpowiednich uchwytów i kompensatorów pozwala na efektywne zarządzanie naprężeniami termicznymi.
• Niskoenergetyczna produkcja: Proces produkcji komponentów instalacyjnych z PE i PP jest bardziej ekologiczny i energooszczędny w porównaniu do produkcji elementów metalowych.

Montaż instalacji PP-R: Technologia zgrzewania polifuzyjnego

Podstawową i najbardziej powszechną metodą łączenia rur i kształtek z polipropylenu jest zgrzewanie polifuzyjne. Proces ten polega na jednoczesnym podgrzaniu zewnętrznej powierzchni rury i wewnętrznej powierzchni mufy kształtki do odpowiedniej temperatury (zazwyczaj około 260°C) za pomocą specjalnej zgrzewarki. Następnie, po usunięciu źródła ciepła, elementy są łączone ze sobą pod odpowiednim naciskiem, tworząc jednolite, szczelne i wytrzymałe połączenie.

Kluczowe zasady poprawnego zgrzewania to:

• Czystość: Powierzchnie przeznaczone do zgrzewania muszą być czyste i wolne od zanieczyszczeń.
• Odpowiednia temperatura: Użycie zgrzewarki ustawionej na właściwą temperaturę jest kluczowe dla uzyskania trwałego połączenia.
• Czas podgrzewania i chłodzenia: Należy przestrzegać zaleceń producenta dotyczących czasu podgrzewania elementów oraz czasu potrzebnego do ostygnięcia zgrzeiny przed obciążeniem instalacji.
• Nacisk: Połączenie elementów musi odbywać się pod stałym, kontrolowanym naciskiem.

Niewłaściwe wykonanie zgrzewu może prowadzić do nieszczelności, osłabienia połączenia lub nawet jego pęknięcia, dlatego tak ważne jest przestrzeganie technologii montażu.

Dobór elementów systemów PP-R - klucz do sukcesu

Sukces każdej instalacji wykonanej z PP-R zależy od starannego doboru wszystkich jej komponentów. Oprócz samych rur i kształtek, istotne są również:

• Dobór średnic: Średnice rur i kształtek muszą być dopasowane do wymagań przepływowych danego odcinka instalacji. Zastosowanie zbyt małych średnic może prowadzić do nadmiernych strat ciśnienia i hałasu, natomiast zbyt duże mogą zwiększyć koszty inwestycji bez uzasadnionych korzyści.
• Spójność producenta: Zaleca się stosowanie elementów pochodzących od jednego, renomowanego producenta. Różnice wymiarowe między produktami różnych marek mogą znacząco wpłynąć na jakość i szczelność zgrzewów. Systemy PP-R są projektowane jako kompletne zestawy, w których wszystkie komponenty są wzajemnie kompatybilne.
• Trzymanie technologii montażu: Jak wspomniano wcześniej, prawidłowe wykonanie zgrzewów jest absolutnie kluczowe dla trwałości i szczelności instalacji. Należy bezwzględnie przestrzegać zaleceń producenta dotyczących techniki montażu.
• Kompensacja wydłużeń: Polipropylen, podobnie jak większość materiałów, ulega wydłużeniu pod wpływem zmian temperatury. W przypadku długich odcinków instalacji, szczególnie w systemach grzewczych, konieczne jest zastosowanie odpowiednich łuków, kompensatorów lub elastycznych uchwytów, które absorbują naprężenia wynikające z rozszerzalności cieplnej.
• Uchwyty i podpory: Prawidłowe podparcie rurociągów jest niezbędne do utrzymania ich geometrii i zapobiegania nadmiernym naprężeniom. Systemowe uchwyty gwarantują zachowanie wymaganych odstępów montażowych i zapobiegają tarciu o elementy konstrukcyjne.

Polecane elementy systemów PP-R:

• Kolano zgrzewane 90° KAN-therm PP: Precyzyjne kolano zapewniające właściwą geometrię przewodu i minimalne straty miejscowe. Gwarantuje dopasowanie wymiarowe do rur i muf, a stabilna krawędź zgrzewna ułatwia pracę w ograniczonych przestrzeniach. Jest to element pierwszego wyboru w łazienkach, kuchniach i przy wyprowadzeniach do armatury.
• Uchwyt zgrzewany KAN-therm PP: Systemowy uchwyt do prowadzenia rurociągów PP-R, zgodny z zaleceniami dotyczącymi kompensacji i rozszerzalności cieplnej. Sztywna konstrukcja utrzymuje oś przewodu, zapobiegając ocieraniu, a jednocześnie pozwala zachować wymagane odstępy montażowe.
• Rura zgrzewana jednorodna PP-R SDR6 PN20 KAN-therm: Rura o wysokiej klasie ciśnieniowej PN20, odpowiednia do zimnej i ciepłej wody oraz układów niskotemperaturowych. Jednorodna struktura zapewnia przewidywalną zgrzewalność i pełną kompatybilność z kształtkami systemowymi.
• Rura zgrzewana jednorodna PP-R PN20 VESBO PP: Wytrzymała rura PP-R do zasilania punktów o większych wymaganiach przepływowych oraz do odcinków głównych. Grubsza ścianka i stabilna geometria zapewniają niskie ugięcia i dobrą pracę w wyższych temperaturach CWU.

FAQ - najczęstsze pytania

• Czy PP-R nadaje się do ogrzewania?Tak, PP-R nadaje się do instalacji grzewczych, jednak pod warunkiem stosowania w niskich temperaturach zasilania i przy ścisłym przestrzeganiu wymogów ciśnieniowych (PN) oraz klasy pracy określonej przez producenta. W instalacjach grzewczych zaleca się stosowanie rur z dodatkową warstwą antydyfuzyjną.

• Jak uszczelniać przejścia gwintowane w instalacjach PP-R?Przejścia gwintowane należy uszczelniać tradycyjnymi metodami, takimi jak taśma PTFE, nić hydrauliczna lub pakuły z pastą, zgodnie z dokumentacją techniczną systemu. Należy unikać nadmiernego pogrubiania gwintu, które mogłoby spowodować pęknięcie kształtki.

• Czy można mieszać producentów kształtek i rur PP-R?Nie zaleca się mieszania produktów różnych producentów. Różnice wymiarowe między elementami różnych marek mogą negatywnie wpłynąć na jakość zgrzewu, prowadząc do jego nieszczelności i obniżenia trwałości instalacji. Zawsze należy stosować kompletne systemy od jednego producenta.

Tworzywa sztuczne, a w szczególności systemy PP-R, stanowią nowoczesne i efektywne rozwiązanie dla szerokiego spektrum zastosowań instalacyjnych. Ich zalety, takie jak trwałość, higieniczność, łatwość montażu i odporność na korozję, czynią je coraz popularniejszym wyborem zarówno wśród inwestorów indywidualnych, jak i w wielkich przedsięwzięciach budowlanych.
