Strop Filigran: Nowoczesne Rozwiązanie Łączące Prefabrykację z Monolityczną Wytrzymałością

W każdym projekcie domu musi być określony rodzaj stropu - może to być strop monolityczny, gęstożebrowy czy filigran. Ostatni z wymienionych, czyli strop typu filigran, jest często wykorzystywany i ma szerokie zastosowanie. Czym on dokładnie się charakteryzuje? Jakie parametry ma strop filigran i w jakim budownictwie sprawdzi się najlepiej? Strop typu filigran to rodzaj stropu zespolonego, który łączy w sobie cechy stropów prefabrykowanych i monolitycznych, oferując szereg zalet w nowoczesnym budownictwie. Jest to rozwiązanie, które znacząco skraca czas realizacji prac budowlanych przy zachowaniu wysokich parametrów technicznych i użytkowych.

Czym Jest Strop Filigran?

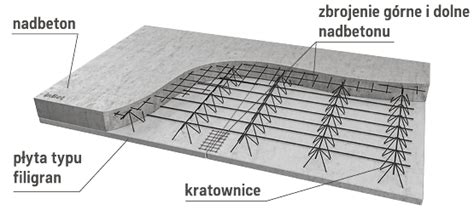

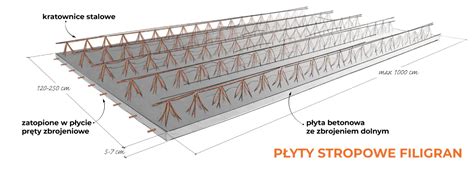

Strop filigranowy to innowacyjny system konstrukcyjny, który stanowi połączenie tradycyjnie wykonanego stropu żelbetowego z elementami prefabrykowanymi. Jego podstawą są prefabrykowane płyty żelbetowe, które w tym systemie pełnią funkcję szalunku traconego. Te gotowe elementy, produkowane w profesjonalnych zakładach prefabrykacji, dowożone są na budowę i układane zgodnie z projektem. Płyty te są zazwyczaj zbrojone stalowymi kratownicami przestrzennymi, które znacząco wystają ponad ich powierzchnię. Dzięki temu możliwe jest trwałe i solidne połączenie płyty z nadbetonem, który wylewany jest na budowie. W efekcie powstaje jednorodna, monolityczna konstrukcja stropowa o wysokiej wytrzymałości i stabilności.

Strop filigran jest relatywnie cienki w porównaniu do tradycyjnych rozwiązań. Zwykle grubość takiego stropu żelbetowego wynosi od 10 do 30 cm. Grubość samych prefabrykowanych płyt waha się z kolei od 4 do 7 cm, choć niektóre źródła podają zakres od 5 do 8-10 cm, a nawet do 12 cm w specjalistycznych zastosowaniach. Płyty te występują w rozmaitych rozmiarach i kształtach, dzięki czemu można je precyzyjnie dopasować do konkretnego projektu architektonicznego, co czyni go rozwiązaniem niezwykle elastycznym, pozwalającym na realizację budynków o skomplikowanych, nieregularnych bryłach. Popularna płyta filigran może mieć wymiary na przykład 2,4 m szerokości i długość od 7,5 do nawet 12 metrów, a jej uśredniona waga mieści się w przedziale 125-200 kg/m2.

Parametry Techniczne i Właściwości Stropu Filigran

Konstrukcje stropowe typu filigran wyróżniają się bardzo dobrymi parametrami technicznymi, które przekładają się na ich szerokie zastosowanie. Jedną z kluczowych cech jest wysoka izolacyjność akustyczna. Stropy filigranowe bardzo dobrze tłumią wszelkie hałasy, co bezpośrednio przekłada się na komfort życia wszystkich mieszkańców. Dźwięki powstające na wyższym poziomie budynku nie przenikają na poziom niższy i nie są słyszane ani odczuwane przez resztę domowników. W przypadku, gdy strop przepuszcza niepożądane dźwięki, słyszymy niemal każdy krok wykonany na wyższym poziomie budynku. Choć przepisy prawa nie określają dokładnej wartości izolacji akustycznej stropów, optymalny poziom izolacji od dźwięków powietrznych wynosi około 47 dB, a stropy filigran gwarantują wysoki poziom tej izolacji, często eliminując potrzebę stosowania dodatkowych warstw wygłuszających.

Kolejnym bardzo ważnym parametrem stropów typu filigran jest ich nośność. Warto pamiętać, że wartości te ustalane są dla każdego projektu indywidualnie, w zależności od tego, na jakie obciążenia będzie narażony strop w konkretnym miejscu. Po dokładnych wyliczeniach nośności dobiera się odpowiednią grubość płyty i zbrojenie. Dane techniczne stropu filigran określają także między innymi grubość wykorzystanej warstwy nadbetonu. Dzięki temu, że kształt płyt można dostosować do bryły budynku i mogą one mieć dużą rozpiętość, stropy typu filigran uważane są za rozwiązanie uniwersalne, sprawdzające się w większości konstrukcji domów. Rozpiętość stropu filigran zależy od grubości wylanego nadbetonu oraz rodzaju zastosowanego w płycie zbrojenia; dla przykładu, grubość warstwy nadbetonu na poziomie 35-45 cm pozwala na osiągnięcie nawet 12-metrowej rozpiętości.

Powierzchnia elementów prefabrykowanych jest dość duża, przez co ilość styków między nimi maleje. Jest to pewnego rodzaju zabezpieczenie stropu, zmniejszające ryzyko wystąpienia zjawiska klawiszowania, czyli uginania się pojedynczych belek stropu. Stropy filigranowe są równie wytrzymałe, co tradycyjne stropy żelbetowe wylewane na mokro. Wytrzymałość wszystkich elementów dostosowana jest do obciążenia budynku. Analizując parametry stropu filigran, nie można pominąć również wysokiej dokładności ich wykończenia. Dzięki temu, że są one gładkie, nie ma konieczności dodatkowego tynkowania, co zmniejsza czas oraz pracochłonność realizowanych prac.

Zalety i Wady Stropu Filigran

Wybór stropu filigran niesie ze sobą szereg korzyści, które sprawiają, że staje się on coraz popularniejszym rozwiązaniem w budownictwie. Do podstawowych atutów należy szybki i bezproblemowy montaż, który znacząco skraca czas realizacji stanu surowego. Stropy filigran zmniejszają pracochłonność przeprowadzanych czynności, ponieważ na budowę dostarczane są niemal gotowe elementy, wyposażone w zbrojenie dolne, które pełnią funkcję szalunku traconego. Ogranicza to ilość deskowań na budowie i pozwala uzyskać wysoką nośność oraz sztywność stropu. Pełna kontrola nad geometrią i jakością prefabrykowanych elementów jest kolejnym ważnym plusem.

Dzięki zastosowaniu elementów prefabrykowanych eliminuje się konstruowanie tradycyjnych szalunków oraz znaczną część prac zbrojarskich. Stropy wykonane w tej technologii charakteryzują się wysoką izolacyjnością akustyczną, a ich gładka powierzchnia często nie wymaga dodatkowego tynkowania. Jest także możliwość prowadzenia instalacji elektrycznej w stropie. Atutem wyboru filigranów jest również możliwość uzyskania niemal dowolnego kształtu i szerokiej gamy rozmiarów - stropy projektowane są indywidualnie dla każdego obiektu, co zapewnia wysoką elastyczność i pozwala na dostosowanie materiału do nowoczesnych projektów architektonicznych. Strop typu filigran pozwala na stworzenie najbardziej złożonych schematów statycznych, dając dużą swobodę w kwestii schematów obciążeń.

Jednakże, jak każde rozwiązanie, strop filigran ma również swoje wady. Jedną z głównych niedogodności jest konieczność użycia dźwigu do układania płyt, co może stanowić spore utrudnienie, szczególnie w przypadku domów jednorodzinnych lub na działkach ze słabym dostępem dla ciężkiego sprzętu. Problematyczny i kosztowny może się także okazać transport elementów, zwłaszcza gdy producent znajduje się w znacznej odległości od placu budowy. Nie istnieje tutaj jedno uniwersalne rozwiązanie, które sprawdzi się w każdym budynku - każdy projekt musi zostać wykonany na podstawie indywidualnych potrzeb, co oznacza brak unifikacji systemowej. Obowiązek precyzyjnego wykończenia ścian jest kolejnym wyzwaniem; nie ma tutaj miejsca na żadne niedociągnięcia, gdyż płyty prefabrykowane wytwarzane są z bardzo dużą dokładnością, a modyfikacji nie można dokonać na miejscu budowy. Należy również pamiętać o konieczności pielęgnacji warstwy nadbetonu po jego wylaniu. Stropy prefabrykowane zdecydowanie nie należą do najtańszych rozwiązań dostępnych na rynku, co może stanowić barierę dla osób dążących do minimalizacji kosztów.

Proces Montażu Stropu Filigran Krok Po Kroku

Montaż stropu typu filigran, jako jedna z możliwości rozwiązań konstrukcyjnych, często wiąże się z wieloma pytaniami. Technologia montażu stropu filigran powinna być zgodna z ustaleniami zawartymi w projekcie. W tym celu niezbędne jest zgłoszenie się do biura projektowego, które opracuje szczegółowy projekt płyt prefabrykowanych, uwzględniając wymagania statyczne i architektoniczne.

1. Przygotowanie do Montażu:

• Analiza Projektu i Warunków Budowy: Kluczowe jest przeanalizowanie dokumentacji technicznej pod kątem obciążeń, rozpiętości oraz przewidzianych schematów statycznych. Należy zwrócić uwagę na kompatybilność stropów filigran z innymi elementami konstrukcji, takimi jak ściany nośne czy podciągi. W Stropy Małro projekt i prefabrykacja są ze sobą ściśle powiązane, co znacząco ogranicza ryzyko błędów.
• Narzędzia i Sprzęt: Do prawidłowego montażu niezbędne będą: dźwig do podnoszenia i układania płyt, podpory montażowe, dystanse do prawidłowego ułożenia zbrojenia, narzędzia pomiarowe (poziomica, niwelator).
• Logistyka: Płyty filigran wymagają precyzyjnego transportu oraz odpowiedniego składowania. Należy zapewnić bezpieczny dojazd do placu budowy, a w skrajnych przypadkach może okazać się niezbędne ułożenie płyt drogowych. Zaleca się, aby stropy filigran były układane na stabilnym, wypoziomowanym podłożu, unikając uszkodzeń mechanicznych. W praktyce najlepszym rozwiązaniem jest montaż bezpośrednio z naczepy, bez czasowego składowania płyt.

2. Transport i Składowanie Płyt:Stropy filigran należy przewozić w pozycji poziomej, z kratownicami ułożonymi ku górze, na równomiernie rozłożonych drewnianych podporach. Ilość płyt transportowanych jednorazowo jest każdorazowo dostosowywana do możliwości transportu i udźwigu urządzeń dźwigowych. W przypadku krótkotrwałego składowania płyty należy układać wyłącznie w poziomie, na podkładach drewnianych, z zastosowaniem przekładek nad węzłami kratownic. Maksymalna wysokość składowania powinna być zgodna z dokumentacją producenta. Rozładunek płyt powinien odbywać się z zachowaniem zasad BHP, przy użyciu odpowiednich zawiesi lub trawersów, zgodnie z dokumentacją producenta. Przed montażem każda płyta powinna zostać dokładnie skontrolowana pod kątem uszkodzeń.

3. Montaż Płyt Filigranowych:Pierwszym krokiem jest dostarczenie na plac budowy prefabrykowanych płyt i ich rozładunek. Konieczne jest wynajęcie dźwigu - tylko za jego pomocą można usytuować płyty w wybranym miejscu. Montaż następuje zgodnie z zaleceniami umieszczonymi w projekcie, często w formie rysunków montażowych. Ważne jest oparcie stropu na podporach stałych, które stanowią ściany. Oparcie na ścianie stropu filigran wymaga wypoziomowania i wyrównania tych podpór. Na takich podporach stałych umieszczana jest następnie zaprawa cementowa - zazwyczaj jej warstwa osiąga grubość 2 cm. Podpory montażowe powinny być ustawione na sztywnym podłożu w rozstawie określonym przez projektanta konstrukcji (zależnie od grubości stropu co około 100-210 cm). Podpory skrajne umieszcza się w odległości nie większej niż 30 cm od stałych i są konieczne, gdy głębokość oparcia płyty wynosi mniej niż 3,5 cm lub gdy mniej niż co drugi węzeł kratownicy pasa dolnego znajduje się nad podporą stałą. Podpory od góry muszą być zakończone tak zwanym jarzmem. Wkłada się w nie krawędziaki, które podpierają strop w kierunku prostopadłym do kratownic.

4. Zbrojenie Dodatkowe i Wieńce:Kolejny krok to uzbrojenie wieńców w stropie filigran. Prętami lub siatką uzbraja się też podłużne styki płyt. Montuje się również zbrojenie otworów, poprzeczne. Odpowiednie rozmieszczenie prętów zapewnia monolityczność i wytrzymałość konstrukcji. Szczególną uwagę należy zwrócić na zbrojenie przypodporowe i w rejonie połączeń płyt. Przewody instalacyjne lub elektryczne należy ułożyć przed pracami związanymi z ułożeniem zbrojenia górnego.

5. Betonowanie Stropu:Następny etap montażu stropu filigranowego to wylanie warstwy nadbetonu. Zaprawę układa się równomiernie wzdłuż rozpiętości stropu. Mieszankę trzeba od razu wyrównywać i zagęszczać za pomocą wibratorów, aby uniknąć powstawania pustek powietrznych. Nadbeton powinien być wylewany równomiernie, unikając powstawania naprężeń. Przed betonowaniem należy upewnić się, że płyty stropowe są stabilne i prawidłowo podparte. Po zakończeniu betonowania konieczne jest odpowiednie pielęgnowanie betonu, np. poprzez jego nawilżanie.

6. Okres Dojrzewania i Demontaż Podpór:Po wybetonowaniu należy odczekać dwa dni, by móc chodzić po stropie, natomiast podpory montażowe można usunąć po około dwóch tygodniach od wylania warstwy nadbetonowej. Ważne jest, aby nie usuwać jednocześnie wszystkich dostawionych podpór - początkowo najlepiej zdemontować tylko połowę (co drugą podporę). Pełną wytrzymałość stropu uzyskuje się po około 4 tygodniach (28 dniach), jednak ściany znajdujące się na wyższej kondygnacji można budować wcześniej.

7. Kontrola Jakości:Po zakończonym montażu należy przeprowadzić kontrolę poprawności wykonania stropu. Weryfikacji podlegają między innymi równość powierzchni, prawidłowość ułożenia zbrojenia oraz jakość zastosowanego betonu. Przez okres dojrzewania betonu podpory montażowe powinny pozostać na miejscu, zgodnie z zaleceniami technicznymi.

Zastosowanie Stropów Filigran

Dzięki swoim uniwersalnym i doskonałym parametrom, stropy typu filigran znajdują zastosowanie w bardzo szerokim spektrum budownictwa. Przede wszystkim strop filigran wykorzystywany jest w budownictwie jednorodzinnym - dzięki temu, że na plac przywożone są prefabrykowane płyty, cały montaż stropu trwa szybciej, co z kolei wpływa na skrócenie czasu całej budowy. Poza domami jednorodzinnymi montuje się go także w budynkach wielorodzinnych. Strop ten sprawdzi się w budynkach jedno- i wielorodzinnych, obiektach wielopoziomowych czy użyteczności publicznej. Wykorzystuje się go również w konstrukcji budynków usługowych, garaży, obiektach sportowych, oświatowych, czy jako szalunek płyt balkonowych. Stropy filigran mogą być montowane na belkach żelbetowych, ścianach betonowych, murowanych, profilach stalowych, a także istnieje możliwość podwieszenia płyt i stosowania ich w konstrukcjach wielopoziomowych. Sprawdzają się wszędzie tam, gdzie nie można zastosować standardowych materiałów, na przykład ze względu na nieregularne kształty budynków lub specyficzne wymagania architektoniczne.

Koszt Wykonania Stropu Filigran

Cena stropu filigran jest współmierna do doskonałych parametrów technicznych i zależy przede wszystkim od ceny poszczególnych materiałów i robocizny. Najważniejszym wydatkiem jest oczywiście zakup płyt. Ich ceny sięgają od około 80 do 150 zł/m2, przy czym cena rośnie wraz z lepszymi parametrami elementów. Za zbrojenie z usługą montażową trzeba zapłacić około 6 zł/kg, natomiast za beton klasy C20 lub C25 od 250 do 300 zł za m2. Trzeba pamiętać również o tym, że niekiedy cenę za wykonanie stropu filigran podniesie koszt transportu płyt - szczególnie gdy nie są one zamawiane w bliskiej okolicy. Istotna będzie też cena robocizny za montaż stropu filigran, która wynosi około 85 zł/m2. Oszczędnością w montażu stropu jest brak konieczności deskowania, jednak niezbędny jest montaż uzbrojenia górnego. Całkowity koszt wykonania stropu filigran zależy od indywidualnego przypadku; nie można wskazać jednej ceny, gdyż koszty obliczane są na podstawie konkretnego projektu. Stropy te są szybkie w montażu, co pozwala skrócić czas budowy, a umiejscowienie płyt jest relatywnie łatwe do wykonania. W kilka dni można mieć w całości gotowy strop, co przy zastosowaniu tradycyjnych rozwiązań często jest niemożliwe.

Potencjalne Problemy i Naprawy

Choć stropy filigran są konstrukcjami trwałymi, w przypadku ich uszkodzenia, na przykład pojawienia się pęknięć, warto wykonać ekspertyzę techniczną. Taka ekspertyza wykaże przyczyny uszkodzeń i zaproponuje możliwe sposoby ich naprawy. Może to obejmować np. wzmocnienie konstrukcji lub specjalistyczne naprawy betonu.

Podsumowując, strop typu filigran to zaawansowane technologicznie rozwiązanie, które łączy w sobie zalety prefabrykacji i konstrukcji monolitycznych. Jego szybki montaż, wysoka izolacyjność akustyczna, nośność oraz elastyczność projektowa sprawiają, że jest to coraz częściej wybierany system stropowy, szczególnie w budownictwie mieszkaniowym, ale także w obiektach użyteczności publicznej i przemysłowej. Kluczem do sukcesu jest jednak precyzyjne wykonanie projektu, staranny montaż przez doświadczoną ekipę oraz stosowanie się do zaleceń producenta i projektanta.
