Sterownik Rain Bird ESP-RZX: Dlaczego druga sekcja programu nawadniania nie działa?

Problemy z prawidłowym działaniem systemu nawadniania mogą być frustrujące, zwłaszcza gdy jedna lub więcej sekcji odmawia posłuszeństwa. W przypadku sterownika Rain Bird ESP-RZX, gdzie po zimie przestały działać trzy z sześciu sekcji, a zamiana miejscami przewodów sekcji 1 (działającej) z sekcją 2 (nie działającą) na wyjściach sterownika spowodowała, że sekcja 2 zaczęła działać, problem wydaje się być bardziej złożony niż proste uszkodzenie zaworu. Ta sytuacja jednoznacznie eliminuje uszkodzenie samych elektrozaworów jako główną przyczynę problemu. Skupimy się na dogłębnej analizie potencjalnych przyczyn, które mogą prowadzić do nieprawidłowego działania drugiej sekcji programu nawadniania w sterowniku Rain Bird ESP-RZX, wykorzystując dostarczone informacje i wiedzę ekspercką.

Sprawdzanie Podstawowego Programowania i Ustawień Sterownika

Pierwszym i najistotniejszym krokiem w diagnozowaniu problemu jest dokładne sprawdzenie samego programowania sterownika. Nawet drobne przeoczenie w ustawieniach może skutkować nieprawidłowym działaniem systemu.

• Czas rozpoczęcia nawadniania: Upewnij się, że w sterowniku zaprogramowano czas rozpoczęcia nawadniania. Bez ustalonego czasu startu system nie rozpocznie cyklu.
• Prawidłowa pora dnia: Sprawdź, czy czas rozpoczęcia nawadniania jest ustawiony na właściwą porę dnia - czy jest to AM (przed południem) czy PM (po południu). Błędne ustawienie może sprawić, że nawadnianie odbędzie się o niepożądanej godzinie lub wcale.
• Dzień nawadniania: Zweryfikuj, czy bieżący dzień jest zaprogramowany jako dzień nawadniania. Sterownik może być ustawiony na nawadnianie w dni parzyste, a aktualny dzień to na przykład 21. miesiąca. W takim przypadku nawadnianie się nie uruchomi.
• Czasy pracy sekcji: Kluczowe jest sprawdzenie, czy dla każdej sekcji, w tym tej problematycznej, zaprogramowano odpowiednie czasy pracy. Nawet jeśli sekcja jest aktywna, ale jej czas pracy ustawiony jest na zero minut, nie dojdzie do nawadniania.

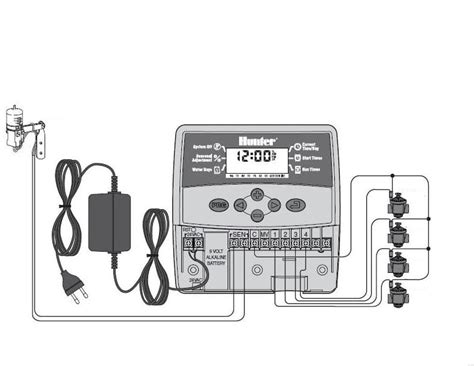

• Czujnik deszczu: Obecność i stan czujnika deszczu to kolejny ważny element. Spójrz na zaciski „Sensor” na sterowniku. Jeśli podłączone są do nich przewody, oznacza to, że system wyposażony jest w czujnik. W przypadku podejrzenia awarii czujnika, można go tymczasowo wyłączyć, przesuwając przełącznik czujnika deszczu do pozycji „Bypass” (Pomijaj). Pozwoli to sprawdzić, czy problem leży po stronie czujnika.

Weryfikacja Połączeń Elektrycznych i Napięć

Jeśli podstawowe ustawienia programowe są poprawne, należy przejść do weryfikacji połączeń elektrycznych i poziomu napięć, które są kluczowe dla prawidłowego działania elektrozaworów.

• Główny dopływ wody: Choć może wydawać się to oczywiste, warto sprawdzić, czy główny dopływ wody do systemu nawadniania jest otwarty. Czasami podczas prac konserwacyjnych lub po zimie zawory mogą zostać przypadkowo zamknięte.
• Testowanie zaworów: Bezpośrednie podejście do jednego z zaworów nawadniających i ręczne obrócenie elektromagnesu o 1/4 do 1/2 obrotu w kierunku przeciwnym do ruchu wskazówek zegara pozwala na fizyczne otwarcie zaworu. Jeśli zawór się otworzy i uruchomi zraszacz, oznacza to, że sam zawór jest sprawny, a problem leży w sterowniku lub okablowaniu. Jeśli zawór nie reaguje, woda do zaworów jest nadal odcięta, co wymaga zlokalizowania i otwarcia głównego zaworu doprowadzającego wodę do tej sekcji.

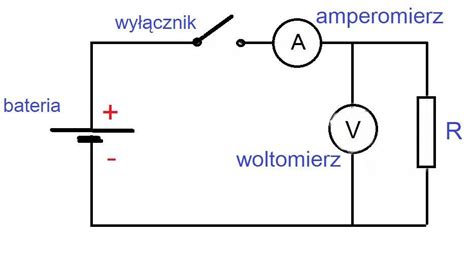

• Napięcie wyjściowe sekcji sterownika: Kluczowym parametrem jest sprawdzenie napięcia wyjściowego dla każdej sekcji sterownika. Użyj woltomierza, aby zmierzyć napięcie na śrubie zaciskowej każdej aktywnej sekcji. Napięcie powinno mieścić się w zakresie od 24 VAC do 28 VAC. Jeśli na zaciskach sekcji występuje napięcie w tym zakresie, sterownik działa poprawnie, a problem leży gdzie indziej. W przypadku braku napięcia lub wartości poza zakresem, może być konieczna wymiana sterownika lub modułu sekcji.
• Napięcie na przewodach sekcji przy zaworze: Po potwierdzeniu prawidłowego napięcia na wyjściu sterownika, kolejnym krokiem jest sprawdzenie, czy napięcie dociera do samych elektrozaworów. Ręcznie aktywuj każdą sekcję pojedynczo i za pomocą woltomierza zmierz napięcie na każdym przewodzie przy zaworze, gdy sekcja jest aktywna. Jeśli napięcie jest obecne przy zaworze, a zawór mimo to nie działa, wskazuje to na uszkodzenie samego elektrozaworu. Jeśli napięcia brakuje, problem tkwi w okablowaniu między sterownikiem a zaworem.

Analiza Problemów ze Sterownikiem Rain Bird ESP-RZX

Przypadek sterownika Rain Bird ESP-RZX, który działał poprawnie przez dwa lata z modułem WiFi, a po zimie przestał uruchamiać trzy z sześciu sekcji, jest szczególnie interesujący. Fakt, że po zamianie przewodów sekcji 1 (działającej) z sekcją 2 (nie działającą) na zaciskach wyjściowych sterownika, sekcja 2 zaczęła działać, jest kluczową informacją.

• Wykluczenie uszkodzenia zaworów: Jak wspomniano, ta zamiana przewodów jednoznacznie wyklucza uszkodzenie elektrozaworów w niepracujących sekcjach. Skoro po podłączeniu do wyjścia sekcji 1, zawór sekcji 2 zaczął działać, sam zawór jest sprawny. Problem musi leżeć w obwodach sterownika odpowiadających za dane sekcje.
• Potencjalne uszkodzenie triaków: W kontekście naprawy sterownika, pojawia się wzmianka o triakach MAC97A6 w obudowie TO-92. Triaki są elementami półprzewodnikowymi odpowiedzialnymi za przełączanie obwodów niskiego napięcia, sterujących elektrozaworami. Uszkodzenie jednego lub więcej triaków w sterowniku może być przyczyną braku napięcia na wyjściach konkretnych sekcji. Wymiana uszkodzonych triaków może przywrócić pełną funkcjonalność sterownika.
• Bezpieczniki i prąd wyjściowy: Wzmianka o możliwości zastosowania słabszego bezpiecznika ze względu na niski prąd wyjściowy triaków sugeruje, że triaki te mogą być wrażliwe na przepięcia lub przeciążenia. Bezpieczniki, jeśli są obecne na wyjściu każdej sekcji, mogą ulec przepaleniu, co przerwie obwód i uniemożliwi działanie sekcji. Warto sprawdzić obecność i stan bezpieczników na płytce drukowanej sterownika.

• Moduł WiFi i jego wpływ: Choć moduł WiFi działał poprawnie, jego obecność może mieć pośredni wpływ na obciążenie sterownika. Niemniej jednak, problem z brakiem działania sekcji po zimie sugeruje raczej fizyczne uszkodzenie komponentów sterownika, a niekoniecznie problem związany z modułem komunikacyjnym.
• Resetowanie i przeprogramowanie: Użytkownicy zgłaszali próby resetowania urządzenia i ponownego programowania czasów nawadniania, co nie rozwiązało problemu. To potwierdza, że przyczyna leży głębiej niż w błędach konfiguracji.
• Ręczne uruchamianie sekcji: Problem, gdy jedna z sekcji jest "pomijana" nawet podczas manualnego uruchamiania wszystkich sekcji na krótki czas (np. 1 minuta), jest silnym wskaźnikiem problemu z samymi obwodami sterownika. Jeśli sekcja działa indywidualnie, ale jest pomijana w sekwencji, może to sugerować problem z logiką sterowania lub uszkodzeniem komponentu odpowiedzialnego za tę konkretną sekcję w większym układzie.

Rozwiązania i Dalsze Kroki Naprawcze

Posiadając sterownik Rain Bird ESP-RZX, który wymaga naprawy, a niekoniecznie wymiany, warto rozważyć następujące kroki:

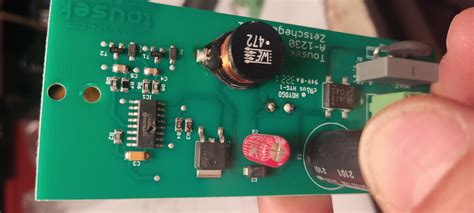

1. Inspekcja wizualna płytki drukowanej: Po otwarciu sterownika, dokładnie obejrzyj płytkę drukowaną pod kątem widocznych uszkodzeń, takich jak przypalone elementy, zimne luty, lub ślady przepięcia. Szczególną uwagę zwróć na obszar wokół triaków i bezpieczników.
2. Testowanie triaków: Jeśli posiadasz wiedzę z zakresu elektroniki, możesz spróbować przetestować triaki MAC97A6 za pomocą multimetru lub specjalistycznego testera. Uszkodzony triak należy wymienić na nowy.
3. Sprawdzenie bezpieczników: Jeśli sterownik posiada bezpieczniki na wyjściach sekcji, sprawdź ich ciągłość za pomocą multimetru. Wymień przepalone bezpieczniki, najlepiej na te o identycznych parametrach.
4. Konsultacja z serwisem: Jeśli samodzielna naprawa jest zbyt skomplikowana lub brak jest odpowiednich narzędzi i wiedzy, warto skontaktować się z profesjonalnym serwisem systemów nawadniania, który może zdiagnozować i naprawić usterkę.

Choć określenie "łatwy" w kontekście naprawy elektroniki jest bardzo relatywne i zależy od poziomu doświadczenia "początkującego", zrozumienie podstaw działania sterownika i jego komponentów może pomóc w podjęciu świadomej decyzji o dalszych krokach. Wiele problemów ze sterownikami nawadniającymi, w tym te z nieuruchamiającymi się sekcjami, można rozwiązać poprzez wymianę uszkodzonych elementów elektronicznych, takich jak triaki czy bezpieczniki, co jest często bardziej opłacalne niż zakup nowego urządzenia.
