Silnik Elektryczny: Serce Nowoczesnej Techniki – Budowa, Zasada Działania i Zastosowania

Silnik elektryczny to jedno z najważniejszych osiągnięć współczesnej techniki, które znajduje zastosowanie w niezliczonych dziedzinach naszego życia. Od prostych urządzeń domowych, takich jak szczoteczki do zębów czy odkurzacze, po zaawansowane maszyny przemysłowe, pociągi i samochody elektryczne - wszędzie tam silnik elektryczny odgrywa kluczową rolę. Jego zdolność do efektywnego przekształcania energii elektrycznej w ruch mechaniczny stanowi fundament wielu współczesnych technologii. Zrozumienie jego budowy, zasady działania oraz różnorodnych typów pozwala nie tylko na lepsze wykorzystanie jego możliwości, ale także na skuteczną diagnostykę i konserwację. W dobie rosnącej popularności pojazdów elektrycznych i dążenia do ekologicznych rozwiązań, znaczenie silników elektrycznych będzie tylko wzrastać.

Fundamentalne Zjawisko: Elektromagnetyzm jako Podstawa Działania

Nie warto zaczynać od zaglądania pod maskę samochodu czy rozkręcania odkurzacza. Zamiast tego, lepiej najpierw zrozumieć podstawową zasadę, która sprawia, że silnik elektryczny zamienia energię elektryczną w ruch mechaniczny. To urządzenie towarzyszące nam na co dzień opiera się na prostym fizycznym zjawisku odkrytym ponad 200 lat temu. Silnik elektryczny działa dzięki zjawisku elektromagnetyzmu - gdy przez przewodnik płynie prąd elektryczny, wytwarza się wokół niego pole magnetyczne. Kiedy umieści się cewkę z przewodem w polu magnetycznym i przepuści przez nią prąd, zacznie ona się obracać. Dzieje się tak, ponieważ bieguny magnetyczne odpychają się lub przyciągają - północny odpycha północny, południowy przyciąga północny.

Pierwszy praktyczny silnik elektryczny zbudował Michael Faraday w 1821 roku. Jego "dysk Faradaya" był prostym, ale rewolucyjnym urządzeniem, które zademonstrowało potencjał wykorzystania siły elektromagnetycznej do generowania ruchu. Choć była to prosta maszyna i nie była efektywna, to jednak zasada jej działania stanowiła podstawę dla późniejszych silników prądu stałego. W 1837 roku, wynalazca z Belgii, Zenobe Gramme, stworzył pierwszy praktycznie użyteczny silnik prądu stałego, który był zdolny do stałego dostarczania mocy. Ten model był znacznie bardziej skomplikowany i efektywny od dysku Faradaya. Silnik Gramme'a wykorzystywał nowy design, który zawierał komutator - kluczowy element współczesnych silników prądu stałego. Komutator umożliwił ciągłe odwracanie kierunku prądu, co pozwoliło na ciągły ruch obrotowy.

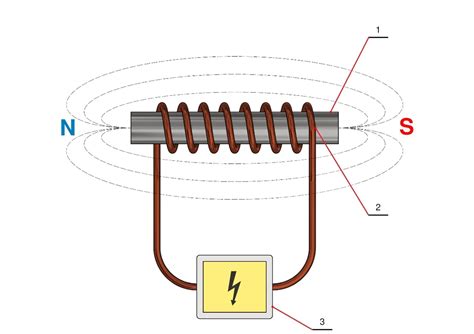

Silnik elektryczny to praktyczne zastosowanie praw fizyki - przede wszystkim zjawiska oddziaływania magnetycznego i indukcji elektromagnetycznej. Zasada działania silnika elektrycznego opiera się na oddziaływaniu pola magnetycznego i przepływu prądu elektrycznego. Kiedy przez przewodnik umieszczony w polu magnetycznym przepływa prąd, powstaje siła elektromagnetyczna (tzw. siła Lorentza), która powoduje jego ruch. W silniku elektrycznym ten przewodnik stanowią uzwojenia stojana i wirnika, które - dzięki odpowiedniemu rozmieszczeniu i przepływowi prądu - wytwarzają wirujące pole magnetyczne. W fizyce każde pole magnetyczne ma zdolność oddziaływania na inne pola lub przewodniki z prądem. Zrozumienie fizycznych zasad działania silnika pozwala lepiej dobrać napęd do konkretnego zastosowania.

Kluczowe Elementy Konstrukcyjne Silnika Elektrycznego

Każdy silnik elektryczny składa się z kilku niezbędnych części, które współpracują, aby przekształcić energię elektryczną w ruch obrotowy.

• Stojan (Stator): Jest to nieruchoma część silnika. W jego wnętrzu znajdują się uzwojenia, przez które przepływa prąd elektryczny, generując pole magnetyczne. W najprostszych silnikach prądu stałego na stojanie znajdują się magnesy stałe, zwane też trwałymi, które samoistnie wytwarzają pole magnetyczne. Z tym polem oddziałują uzwojenia nawinięte na wirniku. W niektórych silnikach prądu stałego uzwojenia nawinięte są również na stojan, przez co magnesów trwałych nie zawierają w ogóle. Stojan jest zazwyczaj wykonany z żeliwa lub stali, a jego rdzeń zbudowany jest z pakietów odizolowanych od siebie blach ze stali transformatorowej.
• Wirnik (Rotor): To ruchoma część silnika, która obraca się pod wpływem działania pola magnetycznego stojana. Na wirniku nawinięte są cewki przewodzące prąd. W silnikach prądu stałego wirnik, zwany również rdzeniem wirującym lub armaturą, jest zasadniczym elementem, który obraca się w wyniku generowanego przez silnik momentu obrotowego. Jest zwykle wykonany z laminowanych blach stalowych, aby zminimalizować straty energii spowodowane przez wirujące pole magnetyczne. W silnikach asynchronicznych wirnik ma tzw. klatkę wirnika, która nie ma połączenia elektrycznego - prąd indukuje się w niej przez pole magnetyczne stojana.
• Uzwojenie: Są to cewki z przewodów (najczęściej miedzianych) znajdujące się zarówno w stojanie, jak i wirniku. Zapewniają one przewodzenie prądu elektrycznego, który jest niezbędny do wytworzenia pola magnetycznego i wygenerowania momentu obrotowego. Uzwojenia stojana to zestaw przewodów umieszczonych w statorze silnika. Kiedy przez nie przepływa prąd, wytwarzają pole magnetyczne, które wchodzi w interakcję z wirnikiem. Uzwojenia wirnika to przewody umieszczone w ruchomej części silnika.

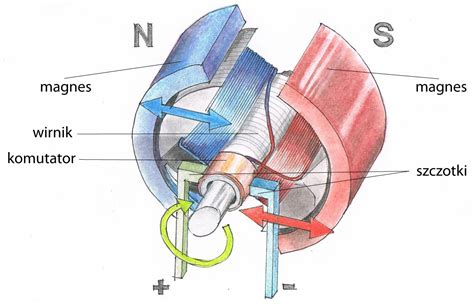

• Komutator (w silnikach prądu stałego szczotkowych): Jest to pierścień podzielony na segmenty, który obraca się razem z wirnikiem. Komutator dotyka do szczotek, z których prąd jest przekazywany do uzwojeń. Jego kluczową funkcją jest zmiana kierunku przepływu prądu w cewkach wirnika w odpowiednich momentach. Bez komutatora wirnik utknąłby w jakiejś określonej pozycji, przyciągany z jednej strony i odpychany z drugiej. Kluczem do sukcesu jest więc takie sterowanie uzwojeniami wirnika, by ten zaczął się kręcić samodzielnie. W prawdziwych silnikach komutator składa się z trzech lub więcej sekcji. Sekcja oznacza płytkę, wygiętą na kształt fragmentu okręgu, która przewodzi prąd i jest oddzielona elektrycznie od innych.
• Szczotki (w silnikach prądu stałego szczotkowych): Są to elementy, które wykonują kontakt elektryczny z komutatorem, doprowadzając do niego prąd ze źródła zasilania. Komutator dostarcza prąd ze szczotek do uzwojenia. Ponieważ znajduje się ono w polu magnetycznym, pochodzącym od magnesów stojana, zaczyna na nie działać siła elektrodynamiczna.

Różnorodność Typów Silników Elektrycznych

Silniki elektryczne dzielą się na różne typy, w zależności od konstrukcji, źródła zasilania oraz zastosowań.

Silniki Prądu Stałego (DC)

Silniki prądu stałego to silniki, w których prąd płynie w jednym kierunku. Wykorzystują one komutator do zmiany kierunku przepływu prądu, co zapewnia nieprzerwany obrót wirnika.

• Silniki Szczotkowe: To najprostsze konstrukcje, tanie w produkcji, ale wymagające regularnej wymiany szczotek ze względu na ich zużycie. Dzielą się na kilka kategorii:
  • Silniki bez komutatora (bezszczotkowe - BLDC): W silnikach bezszczotkowych (brushless) komutację realizuje elektroniczny układ sterujący, który przełącza prąd w odpowiedniej kolejności. Ten rodzaj silnika może mieć bardzo dokładnie regulowaną prędkość obrotową. Brak iskrzącego komutatora zwiększa również jego trwałość. W robotyce silniki prądu stałego są niezastąpione.
  • Silniki obcowzbudne: Mają uzwojenie stojana zasilane z zupełnie innego źródła niż uzwojenie wirnika (twornika). Umożliwia to dowolną regulację napięcia zasilania obu tych uzwojeń, chociaż jest niewygodne w stosowaniu.
  • Silniki szeregowe: Mają uzwojenia stojana i twornika połączone szeregowo. Mają ciekawą właściwość: im mniejsze ma obciążenie wału, tym szybciej się obraca. Teoretycznie, puszczony bez obciążenia mógłby się obracać nieskończenie szybko, co w praktyce prowadzi do jego zniszczenia (tzw. rozbieganie).
  • Silniki bocznikowe: Mają oba uzwojenia połączone równolegle do tego samego źródła zasilania. Są mało podatne na zmiany obciążenia wału.
  • Silniki szeregowo-bocznikowe: Stojan ma dwa uzwojenia. Jedno z nich jest połączone szeregowo z twornikiem, a drugie równolegle do niego.

Silniki Prądu Przemiennego (AC)

Silniki prądu przemiennego to najczęściej stosowane silniki w przemyśle. Ich działanie opiera się na zjawisku indukcji elektromagnetycznej.

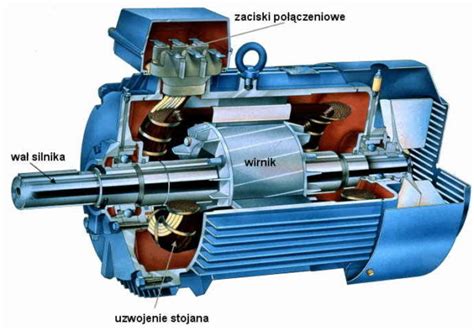

• Silniki Asynchroniczne (Indukcyjne): Stanowią około 70% wszystkich silników przemysłowych ze względu na prostą budowę i niezawodność. W silniku asynchronicznym wirnik klatkowy (zwarty) nie ma połączenia elektrycznego - prąd indukuje się w nim przez pole magnetyczne stojana. Prąd przemienny wytwarza w stojanie wirujące pole magnetyczne, które stale zmienia kierunek i natężenie. Oddziaływanie pól magnetycznych - prąd w uzwojeniach wirnika wytwarza własne pole magnetyczne, które oddziałuje z polem stojana. Ruch obrotowy i praca silnika - obracający się wirnik napędza wał silnika, który przekazuje energię mechaniczną do urządzenia roboczego. Wirnik podąża za tym polem z niewielkim opóźnieniem (tzw. poślizg).
  • Silniki jednofazowe: Zasilane są z jednofazowej sieci prądu przemiennego. Zastosowanie: Silniki jednofazowe są szeroko stosowane w automatyce, urządzeniach gospodarstwa domowego (np. pralki, wentylatory), a także w lekkich maszynach rolniczych. W silnikach jednofazowych uzwojenia stojana nie wytwarzają naturalnie wirującego pola magnetycznego, dlatego często wymagają dodatkowych elementów rozruchowych, np. kondensatorów.
  • Silniki trójfazowe: Zasilane są z sieci 3×400 V. Prądy płynące w trzech uzwojeniach stojana są przesunięte względem siebie o 120°, co powoduje powstanie wirującego pola magnetycznego. Silniki trójfazowe oferują wyższą moc i większą odporność na obciążenia niż ich jednofazowe odpowiedniki. Silniki trójfazowe stosowane są m.in. w napędach maszyn przemysłowych, dźwigów i dźwignic, transporterów, urządzeń górniczych czy ciężkiego sprzętu budowlanego.
• Silniki Synchroniczne: W silniku synchronicznym wirnik obraca się z prędkością synchroniczną z częstotliwością napięcia zasilającego. W tym silniku przełączają się uzwojenia nawinięte na stojanie, zaś wirnik wytwarza stałe pole magnetyczne. Odpowiedni układ elektroniczny wykrywa położenie wału silnika (aktualny kąt obrotu) i odpowiednio załącza kolejne uzwojenia.

Silniki Specjalistyczne

• Silniki Bezszczotkowe (BLDC): Eliminują szczotki i komutator, co zmniejsza straty energii i wydłuża żywotność silnika. Magnesy trwałe w wirniku generują pole magnetyczne, które oddziałuje z uzwojeniami stojana, zapewniając precyzyjną regulację prędkości obrotowej i momentu obrotowego.
• Silniki Krokowe: Umożliwiają precyzyjny kontrolowany ruch obrotowy w określonych, małych krokach.
• Serwomotory: Łączą silnik bezszczotkowy z enkoderami (czujnikami położenia) i układem sterującym, co pozwala na bardzo precyzyjne pozycjonowanie.
• Silniki z Hamulcem: Zaprojektowane z myślą o aplikacjach, które wymagają szybkiego i precyzyjnego zatrzymania ruchu. Są niezastąpione wszędzie tam, gdzie niezbędna jest precyzyjna kontrola zatrzymywania maszyny.
• Silniki Wielobiegowe: Pozwalają na zmianę prędkości obrotowej poprzez regulację liczby biegunów magnetycznych.

Parametry i Wskaźniki Wydajności Silnika

Zrozumienie parametrów technicznych silnika elektrycznego jest kluczowe dla jego właściwego doboru i eksploatacji.

• Moc Znamionowa: Określa, ile energii mechanicznej silnik może wytworzyć w sposób ciągły bez przegrzania. Jest to zazwyczaj podawana w kilowatach (kW) lub koniach mechanicznych (KM) maksymalna moc wyjściowa, jaką silnik może dostarczyć w normalnych warunkach pracy.

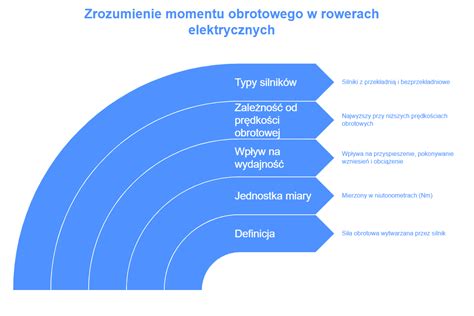

• Moment Obrotowy: To siła, z jaką silnik może obracać wałem. Decyduje o zdolności do pokonywania oporu - im wyższy moment, tym większe obciążenie silnik uniesie. Moment obrotowy jest zazwyczaj podawany w niutonometrach (Nm).
• Sprawność (Efektywność Energetyczna): Stosunek mocy mechanicznej na wale do mocy elektrycznej pobieranej z sieci. Silniki elektryczne charakteryzują się wysoką sprawnością energetyczną - znacznie wyższą niż silniki spalinowe, które marnują 60-70% energii na ciepło. Wyższa sprawność oznacza mniejsze zużycie energii elektrycznej przy tej samej pracy.
• Prędkość Obrotowa: Określa liczbę obrotów wału silnika na minutę (RPM). Zależy od typu silnika, częstotliwości prądu zasilającego oraz obciążenia.
• Klasa Izolacji: Określa maksymalną dopuszczalną temperaturę pracy uzwojeń silnika.

Zastosowania Silników Elektrycznych

Silniki elektryczne są wszechobecne w naszym codziennym życiu i przemyśle.

• Gospodarstwo Domowe: Napędzają większość urządzeń w gospodarstwie domowym. Lodówki, pralki, zmywarki, odkurzacze, wentylatory, miksery, suszarki, a nawet elektryczne szczoteczki do zębów - wszystkie zawierają przynajmniej jeden silnik.
• Przemysł: Przemysł wykorzystuje głównie silniki asynchroniczne trójfazowe do napędu przenośników, pomp, wentylatorów przemysłowych, obrabiarek, sprężarek, młynów czy betoniarek. W zakładach przemysłowych, warsztatach i gospodarstwach rolnych silniki indukcyjne wykorzystują zjawiska magnetyczne do napędu różnorodnych maszyn.
• Transport:
  • Samochody Elektryczne: Używają silników bezszczotkowych o dużej mocy i momencie obrotowym, zasilanych z akumulatorów. Dzięki możliwości precyzyjnego sterowania prędkością i momentem obrotowym, są doskonałe do zastosowań wymagających płynnej zmiany prędkości.
  • Transport Kolejowy: Od dziesięcioleci opiera się na silnikach elektrycznych, w tym w pociągach i tramwajach, gdzie ich moc jest naprawdę olbrzymia.
  • Pojazdy Elektryczne: Silniki prądu stałego są często stosowane w pojazdach elektrycznych, takich jak rowery czy hulajnogi elektryczne. Większe silniki znajdziemy w samochodach dla dzieci i hulajnogach elektrycznych. Mają moc rzędu kilkuset watów i są w stanie uciągnąć nawet dorosłego człowieka.
• Elektronarzędzia: W różnorakich elektronarzędziach akumulatorowych - wiertarkach, szlifierkach, wyrzynarkach, nożycach do żywopłotu - również znajdziemy silniki elektryczne.
• Robotyka: W robotyce silniki prądu stałego, silniki krokowe i serwomotory są niezastąpione do precyzyjnego sterowania ruchem ramion i manipulatorów.
• Sprzęt Kosmetyczny i Medyczny: Różnoraki sprzęt kosmetyczny i medyczny zasilany bateryjnie również wykorzystuje silniki elektryczne.
• Wózki Widłowe: Wózki widłowe elektryczne stanowią jedno z najczęściej spotykanych zastosowań w magazynach i centrach logistycznych. Napędzane elektrycznie oferują wysoką wydajność, niską emisję spalin i łatwość obsługi.

Kontrola i Sterowanie Silnikami

Najprostszym sposobem kontroli silnika prądu stałego jest zmiana napięcia zasilania. Wyższe napięcie oznacza większą prędkość obrotową. Silniki prądu przemiennego wymagają bardziej zaawansowanych rozwiązań.

• Falowniki częstotliwości: Zamieniają stały prąd sieciowy na prąd przemienny o regulowanej częstotliwości i napięciu, co pozwala na płynną regulację prędkości obrotowej silników AC.
• Mikrokontrolery i Algorytmy Regulacji PID: Nowoczesne układy sterowania wykorzystują mikrokontrolery i algorytmy regulacji PID, które automatycznie dostosowują parametry pracy silnika do aktualnego obciążenia, zapewniając optymalną wydajność i stabilność.

Konserwacja i Niezawodność

Konstrukcja silników elektrycznych, często pozbawiona wielu ruchomych części, przekłada się na długą żywotność - silniki przemysłowe pracują często 20-30 lat przy minimalnej konserwacji. Mimo wysokiej niezawodności, silniki elektryczne mogą ulegać awariom, takim jak:

• Przegrzewanie się: Spowodowane nadmiernym obciążeniem lub niewłaściwą wentylacją.
• Zużycie szczotek i komutatora: W silnikach szczotkowych.
• Uszkodzenia uzwojeń: Z powodu przepięć lub przeciążeń.

Sposobem na usunięcie usterek jest regularna konserwacja i serwisowanie silników. W przypadku poważniejszych problemów warto skorzystać z usług specjalistów. Przywracanie urządzeń do pierwotnego stanu technicznego przez zachowanie oryginalnych części i wymianę najczęściej zużywających się elementów jest kluczowe dla długowieczności maszyn.

Przyszłość Silników Elektrycznych

Rozwój technologii materiałowych przynosi coraz lepsze magnesy neodymowe, które przy mniejszych rozmiarach generują silniejsze pole magnetyczne. Nowe izolacje przewodów pozwalają na większe zagęszczenie uzwojeń, co zwiększa moc przy tych samych gabarytach. Silniki elektryczne to nie tylko serce współczesnej techniki, ale także kluczowy element przyszłości zrównoważonego rozwoju i transformacji energetycznej. Ich ciągłe doskonalenie i rozwój otwierają nowe możliwości w zakresie efektywności energetycznej i zastosowań, przyczyniając się do tworzenia bardziej ekologicznego i zaawansowanego technologicznie świata.
