Wybór odpowiedniego komina spalinowego, niezależnie od typu pieca, jest kluczowym elementem zapewniającym bezpieczeństwo i efektywność systemu grzewczego. Szczególnie w przypadku kotłów gazowych obserwuje się dynamiczny rozwój i modernizację, co podyktowane jest ewolucją sposobów doprowadzania powietrza do paleniska. Niniejszy artykuł dogłębnie analizuje zagadnienie rur spalinowych, ich budowę, zastosowanie oraz kluczowe aspekty doboru, ze szczególnym uwzględnieniem pieców węglowych i gazowych, a także nowoczesnych rozwiązań stalowych.
Rodzaje Kotłów Gazowych a Wymagania Komina

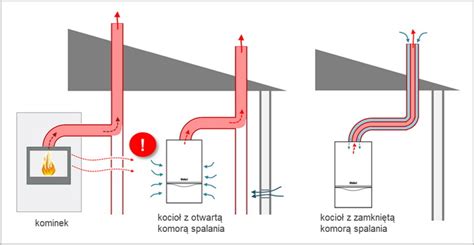

Podstawowym rozróżnieniem kotłów gazowych, które wpływa na dobór systemu kominowego, jest typ komory spalania: otwarta lub zamknięta. Kotły z otwartą komorą spalania nie mogą być instalowane w pomieszczeniach mieszkalnych, z wyjątkiem kuchni połączonej z pokojem, pod warunkiem istnienia wentylacyjnego otworu wywiewnego. W tym przypadku komin musi wytwarzać niezbędny ciąg, który umożliwi pobranie wystarczającej ilości powietrza potrzebnego do procesu spalania, a następnie usunięcie spalin. Standardowo, komin spalinowy gazowy powinien mieć średnicę minimum 120 mm i wysokość około 4-5 metrów. Trzeba jednak pamiętać, że parametry kotłów gazowych mogą się różnić, dlatego nie ma jednoznacznej odpowiedzi na pytanie o idealną średnicę czy wysokość komina.
Piece z zamkniętą komorą spalania, często określane jako urządzenia typu C, doprowadzają powietrze z zewnątrz budynku. Wymagają one wyposażenia w koncentryczne przewody powietrzno-spalinowe, co pozwala na ich montaż w dowolnych pomieszczeniach, niezależnie od zastosowanej wentylacji.
Przepisy Budowlane i Wymagania Dotyczące Lokalizacji Kotłów
Przepisy budowlane precyzują wymagania dotyczące pomieszczeń, w których instalowane są kotły gazowe. Kotły o mocy cieplnej nie większej niż 30 kW można instalować w pomieszczeniach nieprzeznaczonych na stały pobyt domowników, o kubaturze przynajmniej 8 m². Jeśli jest to urządzenie z zamkniętą komorą spalania i doprowadzeniem powietrza z zewnątrz budynku, kubatura pomieszczenia nie może być mniejsza niż 6,5 m². Kotły o dużej mocy powinny być instalowane w pomieszczeniach technicznych lub przeznaczonych na kotłownię w budynkach wolnostojących. Wysokość pomieszczenia powinna wynosić minimum 2,2 metra. W przypadku kotłów gazowych zasilanych z własnego zbiornika, podłoga pomieszczenia nie może znajdować się poniżej poziomu terenu.
Budowa Systemu Kominowego

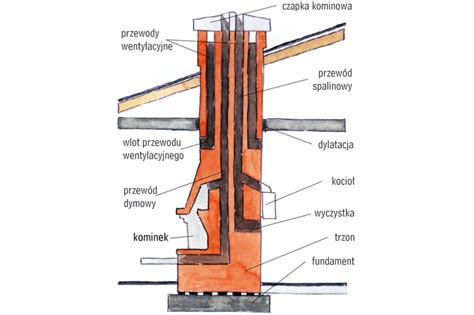

System kominowy składa się z dwóch podstawowych elementów: wkładu kominowego, gdzie znajdują się rury do odprowadzania spalin, oraz obudowy komina, czyli pustaków, wewnątrz których umieszcza się wkład. Rury, odpowiedzialne za odprowadzanie spalin, produkowane są z materiałów cechujących się wysoką wytrzymałością. Do budowy wkładów kominowych wykorzystuje się między innymi rury szamotowe i kamionkowe. Ich przekrój zazwyczaj mieści się w przedziale 12-30 cm, a standardowa długość elementów to 66 lub 133 cm. Wnętrza rur odprowadzających spaliny są często glazurowane, a ich przekrój może być kwadratowy lub okrągły, dopasowany do potrzeb aranżacyjnych. System uszczelnia się dodatkowo kitem kwasoodpornym. Do budowy obudowy komina świetnie nadają się pustaki keramzytobetonowe, które nie wymagają tradycyjnego murowania.
Rury Spalinowe do Kotłów Gazowych - Kluczowe Właściwości
Kocioł gazowy stale pracuje w trybie, który wymaga jednoczesnego dopływu powietrza i odprowadzania spalin. Komin spalinowy gazowy do pieca gazowego jest rozwiązaniem, które powinno opierać się na systemowości. Konieczne jest doprowadzenie powietrza i odprowadzanie spalin z urządzenia grzewczego. Komin powinien charakteryzować się odpornością na negatywne działanie czynników i warunków, w których funkcjonuje. Ponadto musi być szczelny i wykonany z wysokiej jakości materiałów.
Właściwe odprowadzenie spalin jest niezwykle ważne, zwłaszcza w przypadku kotłów, które prócz spalin wytwarzają tzw. skropliny. System powietrzno-spalinowy musi mieć nie tylko odpowiednią długość, ale także średnicę, i być wykonany z materiałów odpornych na czynniki chemiczne o podwyższonym pH. Jak dobrać rury do kotła kondensacyjnego, by instalacja była bezpieczna i efektywna? Przede wszystkim musi być wykonana z odpowiedniego materiału. W przypadku rury do pieca odprowadzającej spaliny, musi ona być przede wszystkim odporna na kondensat, który będzie pojawiał się w systemie kominowym. Dlatego rury służące do odprowadzenia zanieczyszczeń powstałych w wyniku spalania muszą być wykonane ze stali kwasoodpornej lub polipropylenu (jedno- lub dwu-ściankowego).
Z racji tego, że gazowe kotły kondensacyjne posiadają zamkniętą komorę spalania, musi zostać do nich doprowadzone także powietrze z zewnątrz. W tym przypadku wystarczy zwykła rura o odpowiedniej średnicy, która zapewni optymalną ilość świeżego powietrza dla celów spalania gazu. Zbyt mała ilość powietrza sprawi, że gaz nie będzie wypalał się do końca, co w konsekwencji może doprowadzić do pojawienia się czadu, czyli tlenku węgla. Jeśli montaż planowany jest w pomieszczeniu typu kuchnia lub łazienka, warto zadbać o dobrą wentylację, mimo że gazowe kotły kondensacyjne są o wiele bezpieczniejsze względem ich starszej generacji odpowiedników, którymi są kotły gazowe z otwartą komorą spalania.
Podłączenie pieca gazowego kondensacyjnego może być wykonane także przy użyciu jednej rury spalinowo-powietrznej. Jest to rozwiązanie wygodne i nie wymagające tworzenia oddzielnych przewodów doprowadzających i odprowadzających powietrze. Rura do pieca gazowego z kondensacją musi być odporna na żrący kondensat. Dlatego, jak wspomnieliśmy, musi być wykonana ze stali kwasoodpornej lub tworzywa sztucznego, obojętnego na działanie kondensatu. Co ważne - muszą to być rury do kotła kondensacyjnego, ponieważ w instalacjach tych panuje nadciśnienie, a rury muszą posiadać stuprocentową szczelność. Biorąc pod uwagę, że kotły gazowe kondensacyjne są niskotemperaturowe, pojawianie się skroplin jest naturalnym efektem ich pracy. Z racji wysokiego pH, kondensat wydostający się przez nieszczelności, zacząłby osadzać się na kominie, powodując powstawanie trudnych w usunięciu zacieków, a także bardzo nieprzyjemnego zapachu, który równie ciężko wybawić. Warto zadbać także o odpowiednie odprowadzenie skroplin, które trafiają najczęściej do kanalizacji - po uprzednim zobojętnieniu. Czasami jednak zdarza się, że by je odprowadzić, trzeba podnieść kondensat do odpowiedniej wysokości, by mógł trafić do kanalizacji.
W przypadku gdy potrzebna jest spalinowa rura do piecyka gazowego, uniwersalną średnicą jest 80 mm. Nieco inna sytuacja dotyczy rur powietrzno-spalinowych. Wtedy średnica każdego przewodu wynosi minimum…
Specyfika Rur Spalinowych do Kotłów Węglowych
Choć uwaga często skupia się na kotłach gazowych, rury spalinowe odgrywają równie istotną rolę w systemach zasilanych paliwem stałym, w tym piecami węglowymi. Tradycyjne kominy murowane, ze względu na specyfikę pracy kotłów kondensacyjnych, mogą okazać się niewystarczające. Jeśli jednak taki komin istnieje, nie oznacza to od razu konieczności jego rozbiórki. Nic nie stoi na przeszkodzie, by stworzyć komin oparty tylko i wyłącznie o rury odprowadzające spaliny i doprowadzające powietrze (np. czerpnie). Komin, jak również rura do odprowadzania spalin z pieca gazowego, dwuścienna, wyprowadzana jest poprzez otwór stworzony w dachu budynku. Ciekawostką jest, że wyprowadzenie rury spalinowej nie musi wiązać się tylko z budową komina, ale możliwe jest także wyprowadzenie jej… przez ścianę.
Rury Spalinowe Elastyczne i Stalowe - Nowoczesne Rozwiązania
Rura kominowa elastyczna, wykonana z trwałej blachy chromoniklowej, kwasoodpornej, to produkt polskiej produkcji. Elastyczna rura stalowa powstała z blachy o grubości od 0,6 do 0,8 mm, a jej długość można dowolnie modyfikować do indywidualnych potrzeb klienta. Blacha, z której została wykonana rura spalinowa elastyczna, spełnia restrykcyjne normy DIN 17441. Rura elastyczna kwasoodporna jest przystosowana do pracy w wysokich temperaturach, do 450°C, dzięki czemu sprawdza się jako rura elastyczna do odprowadzania spalin z urządzeń z otwartą komorą spalania. Dodatkowym atutem, jaki posiada rura kwasoodporna, jest wysoka odporność na kondensat i agresywne związki chemiczne powstające w procesie spalania. W celu kompletnego montażu warto dobrać odpowiednie akcesoria kominowe, które zapewnią szczelność i trwałość całej instalacji. Rura elastyczna kwasowa dedykowana jest urządzeniom grzewczym z otwartą komorą spalania.
Systemowe Kominy Stalowe - Zalety i Zastosowania
Zalety nowoczesnych, systemowych kominów stalowych powodują, że rozwiązanie to sukcesywnie eliminuje tradycyjne kominy murowane. Kominy stalowe są dziś stosowane do montażu w tradycyjnych szachtach jako przewody spalinowe. Izolowane systemy dwuścienne można stosować do montażu na zewnątrz, a także wewnątrz budynku, bez konieczności stosowania murowanego szachtu.
- Wewnętrzny komin stalowy: Stosowany jako wkład w murowanych szachtach kominowych. Zazwyczaj są to modele jednościenne, dedykowane do montażu w murowanych szachtach ceglanych. Stalowy komin wewnętrzny do kominka, czy pieca węglowego, może być częściowo prowadzony wewnątrz budynku, w zależności od sposobu zabudowy i usytuowania urządzenia.

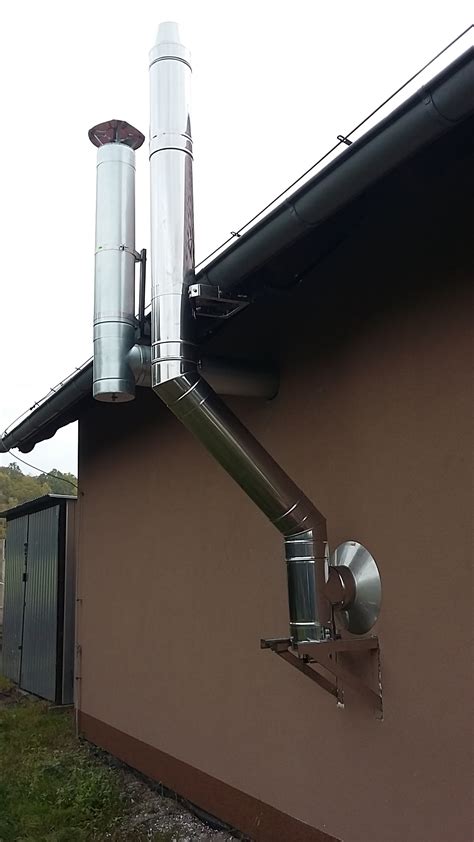

- Zewnętrzny komin stalowy: Umożliwia budowę komina bez konieczności murowania szachtu. Określa się go również jako dwuścienny. Komin dwuścienny zbudowany jest z dwóch płaszczy wykonanych z rur kwasoodpornych. Przestrzeń pomiędzy nimi jest wypełniona materiałem izolacyjnym. Montaż lekkich, zewnętrznych kominów stalowych do kominka, czy pieca węglowego, zarówno w obiektach nowych, jak i modernizowanych, znacznie przyspiesza i upraszcza proces montażu i adaptacji lokalu. Zastosowanie zewnętrznego komina stalowego do minimum ogranicza przestrzeń, jaką zajmuje konstrukcja komina i przewody łączące go z kominkiem.
W przypadku, gdy możliwe jest podłączenie kominka do istniejącego szachtu kominowego, jako wkład spalinowy w szachcie, warto zastosować jednościenne (wewnętrzne) stalowe przewody kominowe. Zastanawiając się nad tym, jak dobrać komin stalowy do kominka, trzeba zwrócić uwagę na elementy przyłączeniowe, które służą do połączenia urządzenia grzewczego z przewodem spalinowym. Warto mieć świadomość, że elementy kominów stalowych do kominka można zastosować również jako przewody łączące kominek z przewodem odprowadzającym spaliny (czyli z kominem). W przypadku takich aranżacji można wykonać ładne przyłącze z rury izolowanej, dokładnie w ten sam sposób jak komin. Warto skorzystać z gotowego systemu rur i kształtów malowanych specjalną czarną farbą (system MK NERO).
W przypadku, gdy w budynku brakuje istniejącego komina, do którego można byłoby podłączyć kominek, piec węglowy lub inne urządzenie grzewcze, konieczne jest dobudowanie zewnętrznego przewodu kominowego. Stalowe kominy zewnętrzne to konstrukcja lekka. Nie wymaga stosowania dodatkowych osłon. W zestawie dostępne są wszystkie elementy do kotwiczenia i mocowania zewnętrznego komina stalowego oraz akcesoria do uporządkowanego zagospodarowania przepustów przez dach budynku. Co więcej, taki zewnętrzny stalowy komin do kominka może być zamontowany praktycznie w dowolnym miejscu na elewacji lub tuż przy budynku, co daje sporą swobodę podczas aranżacji wnętrz. Dzięki temu można uzyskać optymalne usytuowanie urządzenia grzewczego i optymalny rozkład pomieszczeń.
Systemowe kominy stalowe to doskonałe rozwiązanie, które można wykorzystać do realizacji każdej inwestycji. Odpowiednio dobrane kominy stalowe mogą współpracować z każdym rodzajem urządzenia grzewczego. Komin zewnętrzny stalowy do kominka to jedno z najprostszych rozwiązań, które pozwala na adaptację każdego budynku pod montaż efektownego kominka i wygospodarowanie dodatkowej komfortowej przestrzeni dla korzystających z niego osób. Budujesz dom bez tradycyjnego komina? Modernizujesz kotłownię albo chcesz dołożyć kominek czy „kozę” w miejscu, gdzie nie ma przewodu murowanego? Wówczas gotowy, stalowy system montowany na zewnątrz (lub wewnątrz) budynku, bez konieczności murowania całego komina od fundamentów, jest idealnym rozwiązaniem.
Komin dwuścienny to stalowy komin „w rurze”, z warstwą izolacji pomiędzy nimi. Nie każdy komin dwuścienny jest „taki sam”. Warto postawić na sprawdzonych producentów stalowych systemów kominowych (np. Profesjonalny montaż - nawet najlepszy system źle zamontowany będzie sprawiał problemy. Tak - kominy dwuścienne można prowadzić zarówno po elewacji, jak i wewnątrz (np. W domach jednorodzinnych wiele instalacji kominów dwuściennych można zrealizować na zgłoszenie, ale interpretacja przepisów zależy od konkretnej sytuacji (lokalizacja, sposób posadowienia, zmiana przeznaczenia pomieszczeń).
Materiały i Konstrukcja Rury Spalinowej
Materiały i konstrukcja rury spalinowej do kominka mają kluczowe znaczenie dla skutecznego odprowadzania spalin oraz bezpieczeństwa użytkowania. Stal nierdzewna jest podstawowym materiałem wykorzystywanym w produkcji tego typu rur, ze względu na swoją dużą wytrzymałość zarówno na korozję, jak i wysokie temperatury. Właściwości te sprawiają, że jest idealnym materiałem do tego zastosowania. Kolejnym istotnym aspektem konstrukcji rur spalinowych jest ich właściwość termoizolacyjna. Dzięki temu ciepło generowane przez spaliny nie zostaje utracone, co sprawia, że cały system działa efektywniej. Izolacja termiczna rur ma również duże znaczenie dla bezpieczeństwa użytkowania kominka - ogranicza ryzyko przegrzania oraz uszkodzenia elementów budynku. Właściwie zaprojektowane i wykonane rury spalinowe są nie tylko niezbędnym elementem każdego kominka, ale także gwarancją jego bezpiecznego i wydajnego działania.
Dobór Średnicy i Kształtu Rur Spalinowych
Wybór odpowiedniej średnicy rury spalinowej do kominka jest kluczowy dla efektywności systemu grzewczego. Zasada jest prosta - im większa moc kominka, tym większa powinna być średnica elementu. Dobór właściwej średnicy ma bezpośredni wpływ na wydajność całego systemu, gdyż im większa średnica, tym lepszy przepływ spalin oraz wyższa efektywność układu. Warto zatem zwrócić uwagę na ten aspekt podczas projektowania instalacji grzewczej, aby uniknąć potencjalnych problemów w przyszłości. Zbyt mała średnica rury spalinowej może prowadzić do problemów z przepływem spalin, co negatywnie wpłynie na działanie całej instalacji. W konsekwencji może to skutkować niższą efektywnością grzewczą oraz utratą mocy kominka. Dlatego ważne jest, aby dokładnie sprawdzić wymagania producenta kominka oraz dostosować średnicę rury spalinowej do jego mocy.
Rury mogą mieć różne kształty - od prostych po łukowe. Wybór między nimi zależy głównie od konstrukcji komina oraz wymagań instalacyjnych danego projektu. Elementy łukowe są często stosowane tam, gdzie konieczne jest pokonanie zakrętów lub zmiana kierunku przepływu spalin. Długość rury wpływa na wydajność odprowadzania spalin. Zbyt długa może powodować opóźnienia w ich przepływie, co prowadzi do strat ciepła, natomiast zbyt krótka nie zapewni odpowiedniego odprowadzenia produktów spalania, co stanowi zagrożenie dla użytkowników.
Montaż Rury Spalinowej
Przygotowanie miejsca montażu rury spalinowej jest kluczowe dla bezpieczeństwa i efektywności całego układu grzewczego. Powinno być ono dobrze wentylowane i wolne od łatwopalnych materiałów. Ponadto należy zapewnić odpowiednią przestrzeń do pracy podczas instalacji oraz późniejszej obsługi. Bezpieczne łączenie elementów systemu kominowego jest istotne dla prawidłowego działania całości. Należy używać odpowiednich złączek, uszczelek i silikonów wysokotemperaturowych, zapewniających szczelność połączeń.
