Rura Peszel z Pilotem: Niezastąpione Narzędzie w Instalacjach Elektrycznych i Niskoprądowych

Peszel, znany również jako rura karbowana lub rura osłonowa, jest jednym z najczęściej stosowanych elementów w instalacjach elektrycznych i niskoprądowych. Choć zwykle ukrywa się go w ścianach, podłogach lub w ziemi, pełni ważną funkcję ochronną. Szczególnie przydatnym wariantem jest peszel z pilotem, który znacząco ułatwia proces instalacji i późniejszą konserwację. W niniejszym artykule przyjrzymy się bliżej zastosowaniu, rodzajom oraz kluczowym aspektom wyboru tej wszechstronnej rury.

Czym jest Peszel i Do Czego Służy?

Peszel to elastyczna rura wykonana zazwyczaj z tworzyw sztucznych, takich jak PVC (polichlorek winylu) lub HDPE (polietylen wysokiej gęstości). Jego charakterystyczna, karbowana powierzchnia nie tylko zwiększa wytrzymałość mechaniczną, ale także zapewnia elastyczność, co jest kluczowe przy prowadzeniu przewodów po łukach i w trudno dostępnych przestrzeniach.

Najczęściej peszle stosuje się jako osłonę dla różnego rodzaju kabli, w tym:

• Kablów elektrycznych: Zapewniają ochronę przed uszkodzeniami mechanicznymi, które mogą wystąpić podczas tynkowania, wiercenia, a także w wyniku osiadania budynku.
• Kablów teletechnicznych: Chronią przewody internetowe, telefoniczne czy telewizyjne przed czynnikami zewnętrznymi.
• Kablów alarmowych: Zabezpieczają systemy alarmowe przed sabotażem lub przypadkowym uszkodzeniem.
• Systemów sterowania: Chronią przewody sterujące urządzeniami automatyki budynkowej.

Główne funkcje peszla sprowadzają się do kilku kluczowych aspektów:

• Ochrona przewodów: Peszel działa jak zbroja dla kabli, chroniąc je przed wszelkiego rodzaju uszkodzeniami mechanicznymi. Jest to szczególnie ważne w procesie budowy i wykańczania wnętrz, gdzie ryzyko przypadkowego przewiercenia, przybicia czy zgniecenia kabla jest wysokie.
• Ułatwienie wymiany kabli: Jedną z największych zalet stosowania peszla jest możliwość łatwego przeciągnięcia nowego przewodu przez jego wnętrze, bez konieczności skuwania ścian czy podłóg. Jest to niezwykle cenne w przypadku modernizacji instalacji lub awarii.
• Separacja instalacji: Peszel pomaga w uporządkowaniu przestrzeni kablowej. Pozwala na oddzielenie obwodów zasilających od tych sterowniczych, co zapobiega zakłóceniom i ułatwia identyfikację poszczególnych instalacji.
• Odporność na warunki środowiskowe: Odpowiednio dobrana rura osłonowa może zapewniać skuteczną ochronę przed wilgocią, pyłem, promieniowaniem UV (w przypadku zastosowań zewnętrznych) oraz zmiennymi temperaturami.
• Bezpieczeństwo pożarowe: Wiele peszli wykonanych jest z tworzyw samogasnących, co oznacza, że w przypadku pożaru nie podtrzymują one ognia i nie rozprzestrzeniają płomieni. Poprawia to ogólne bezpieczeństwo instalacji elektrycznej.

Chcesz dowiedzieć się, w jaki jeszcze sposób przygotować się na zakładanie instalacji elektrycznej? Sprawdź artykuł w jaki sposób kłaść przewody elektryczne w domu zgodnie z normami.

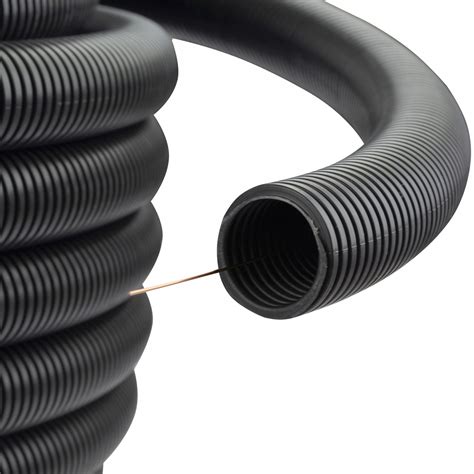

Peszel z Pilotem - Klucz do Efektywności Instalacji

Szczególnym rodzajem peszla, który zyskał ogromną popularność, jest peszel z pilotem. Pilot, znany również jako żyłka wprowadzająca, sznurek lub drut, jest wstępnie zamontowany wewnątrz rury. Jego obecność znacząco przyspiesza proces instalacji, zwłaszcza na dłuższych odcinkach.

Zintegrowany pilot ułatwia przeciąganie kabli elektrycznych i telekomunikacyjnych. Zamiast żmudnego wpychania lub wciągania kabla w pustą rurę, instalator może wykorzystać już istniejący w niej pilot. Wystarczy przywiązać kabel do pilota i przeciągnąć go przez całą długość peszla. Jest to rozwiązanie niezwykle wygodne w trudnych warunkach instalacyjnych, gdzie przestrzeń jest ograniczona, a dostęp utrudniony.

Peszel z pilotem jest nieoceniony w projektach oświetleniowych, zarówno wewnątrz, jak i na zewnątrz budynków, gdzie precyzyjne poprowadzenie kabli ma kluczowe znaczenie dla estetyki i funkcjonalności instalacji. Dostępne w różnych rozmiarach i długościach peszle z pilotem stanowią elastyczne rozwiązanie, które można dostosować do specyficznych wymagań każdego projektu.

Rodzaje Peszli i Ich Zastosowanie

Rury karbowane różnią się między sobą pod względem materiału, średnicy, a także odporności na ściskanie. Klasyfikacja ta jest ściśle określona przez normę PN-EN 61386. Poniższa tabela przedstawia podstawowe typy peszli i ich przeznaczenie:

Peszel z pilotem jest często spotykany w wersjach o wytrzymałości 320N, co czyni go idealnym do zastosowań podtynkowych w ścianach i sufitach. Dostępne są również modele o podwyższonej wytrzymałości, np. 750N, które mogą być stosowane w bardziej wymagających warunkach.

Na Co Zwrócić Uwagę Przy Wyborze Peszla?

Wybór odpowiedniego peszla jest kluczowy dla trwałości i bezpieczeństwa instalacji. Należy wziąć pod uwagę kilka istotnych czynników:

• Średnica: Średnica wewnętrzna peszla powinna być o około 30-40% większa od średnicy wiązki kabli, które mają być przez niego prowadzone. Zapewni to swobodne przeciąganie kabli i zapobiegnie ich uszkodzeniu.
• Materiał:
  • PVC: Jest to najczęściej stosowany materiał do peszli wewnętrznych. Jest elastyczny, łatwy w obróbce i odporny na większość czynników chemicznych. Zwykle pracuje w temperaturach od -5°C do +60°C.
  • HDPE: Oferuje wyższą odporność na temperaturę (często do +90°C) oraz lepszą odporność na zgniecenie i zarysowania. Jest często stosowany w instalacjach zewnętrznych i ziemnych.
• Temperatura pracy: Należy upewnić się, że wybrany peszel jest przeznaczony do pracy w zakresie temperatur panujących w danym miejscu instalacji.
• Klasa palności: Szczególnie w miejscach o podwyższonym ryzyku pożarowym (np. strychy, poddasza), warto wybierać peszle samogasnące (nierozprzestrzeniające płomienia).
• Wytrzymałość na ściskanie: Jak wspomniano wcześniej, norma PN-EN 61386 określa klasy wytrzymałości, które należy dopasować do przewidywanego obciążenia mechanicznego.
• Obecność pilota: Peszel z pilotem jest zdecydowanie rekomendowany do większości instalacji, zwłaszcza tych wymagających przeciągania kabli po zakończeniu prac budowlanych. Pilot ułatwia pracę i oszczędza czas.

Czy Każdy Peszel Nadaje Się Do Ziemi?

Nie. Instalacje prowadzone w ziemi wymagają specjalnych, znacznie mocniejszych rur osłonowych. Są to zazwyczaj dwuwarstwowe rury wykonane z HDPE, które charakteryzują się podwyższoną odpornością na ściskanie i uszkodzenia mechaniczne. Choć potocznie mogą być nazywane "peszlami", formalnie podlegają innej normie: PN-EN 50626.

Cechy peszli ziemnych:

• Odporność na ściskanie: Minimalna wartość to 450N dla tras nieobciążających, a dla bardziej wymagających tras stosuje się rury o wyższej klasie wytrzymałości.
• Odporność na warunki zewnętrzne: Powinny być odporne na promieniowanie UV, mróz, wilgoć i chemikalia.
• Podwójna warstwa osłonowa: Zapewnia lepszą ochronę przed uszkodzeniami mechanicznymi.
• Często z pilotem: Ułatwia montaż i przeciąganie kabli.

Jak Prawidłowo Układać Peszel w Ziemi?

Układanie peszli w ziemi wymaga przestrzegania kilku zasad, aby zapewnić bezpieczeństwo i trwałość instalacji:

1. Wykop rowek: Głębokość rowka powinna być odpowiednia do rodzaju kabla. Dla kabli energetycznych zaleca się minimum 70 cm, a dla kabli niskonapięciowych (np. internetowych) około 50-60 cm.
2. Podsypka z piasku: Na dnie rowka należy wykonać podsypkę z czystego piasku (bez kamieni) o grubości około 10 cm. Podobną warstwę piasku należy ułożyć nad peszlem.
3. Układanie peszla: Rurę należy układać bez ostrych zgięć, w łagodnych łukach. Unikać należy kątów prostych, które mogą utrudniać przeciąganie kabli lub je uszkodzić.
4. Taśma ostrzegawcza: Około 30 cm nad peszlem umieść taśmę ostrzegawczą z napisem informującym o znajdującej się pod nią instalacji.
5. Zabezpieczenie zakończeń: Zakończenia rur należy zabezpieczyć za pomocą muf lub specjalnych łączników, aby zapobiec przedostawaniu się do wnętrza ziemi i wody.

Arot a Peszel - Rozwiewamy Wątpliwości

Często można spotkać się z określeniem "arot" w kontekście rur osłonowych do ziemi. Arot to nazwa handlowa popularnych rur osłonowych z HDPE. Z czasem słowo to weszło do języka potocznego i zaczęto używać go zamiennie z "rura karbowana do ziemi". Należy jednak pamiętać, że arot nie jest odrębnym rodzajem peszla - to po prostu nazwa marki, która zdobyła dużą rozpoznawalność w branży.

Problemy z Przeciąganiem Kabli i Rozwiązania

Nawet z pilotem, przeciąganie kabli przez peszel może napotkać na trudności, zwłaszcza na długich odcinkach lub przy ostrych zagięciach. Typowe problemy i sugerowane rozwiązania:

• Zwiększony opór pilota: Może być spowodowany spiralnym kształtem pilota, który zwiększa tarcie, lub zbyt ostrymi łukami w peszlu.
  • Rozwiązanie: Nasmarowanie końcówki pilota (żyłki) płynem do mycia naczyń, talkiem technicznym lub specjalistycznym smarem do kabli ("Super Glidex").
  • Rozwiązanie: Upewnienie się, że peszel jest ułożony z łagodnymi łukami, a nie ostrymi kątami prostymi.
  • Rozwiązanie: W przypadku trudności, warto zastosować pilota stalowego i włożyć jego koniec do wkrętarki, aby ułatwić wprowadzanie.
  • Rozwiązanie: W przypadku peszli położonych dawno temu i zatynkowanych, próba ostrożnego wyprostowania pilota może pomóc.
• Zagięcia peszla: Trzy zagięcia pod kątem prostym to często przeszkoda nie do pokonania.
  • Rozwiązanie: Należy unikać ostrych kątów podczas układania peszla.
• Zużyty lub uszkodzony pilot: Czasami pilot może ulec uszkodzeniu lub "schować się" w peszlu.
  • Rozwiązanie: Jeśli pilot jest uszkodzony, można spróbować wciągnąć sznurek z kawałkiem szmatki lub waty za pomocą odkurzacza, a następnie użyć sznurka do przeciągnięcia kabla.
  • Rozwiązanie: W niektórych przypadkach pomocna może być druga osoba popychająca pilot przy wejściu do peszla.

Warto pamiętać, że dla ułatwienia przeciągania kabli, niektóre firmy oferują peszle z pilotem wykonanym z materiałów o niższym współczynniku tarcia, np. z włókna szklanego lub specjalnych żyłek.

Peszel NRK3225P marki Next - Przykład Praktycznego Zastosowania

Rura peszla karbowana NRK3225P marki Next to przykład funkcjonalnego i niezawodnego rozwiązania przeznaczonego do ochrony oraz prowadzenia przewodów elektrycznych. Produkt ten, wykonany z trwałego tworzywa PVC, charakteryzuje się klasą wytrzymałości 320N, co zapewnia dobrą odporność na ściskanie. Wyposażony jest w pilot (żyłkę wprowadzającą), który znacząco ułatwia przeciąganie przewodów. Peszel o średnicy 25 mm doskonale nadaje się do prowadzenia przewodów w ścianach, sufitach i podłogach. Dostępny jest zazwyczaj w krążkach o długości 50 metrów, co ułatwia transport i montaż.

Podsumowanie

Peszel, a w szczególności jego wersja z pilotem, jest kluczowym elementem nowoczesnych instalacji elektrycznych i niskoprądowych. Zapewnia on ochronę przewodów, porządkuje trasę kablową i znacząco ułatwia późniejszy serwis. Dobór właściwego modelu zależy od miejsca montażu, przewidywanego obciążenia i warunków środowiskowych. Dlatego przed zakupem warto zwrócić uwagę nie tylko na średnicę i materiał, ale również na normy, klasę palności oraz obecność pilota, który jest nieocenionym ułatwieniem podczas instalacji.
