Przewód elektryczny przyłączeniowy: Klucz do bezpiecznego i wydajnego zasilania Twojego domu

Dobór kabla przyłączeniowego do domu jednorodzinnego to temat, który spędza sen z powiek wielu inwestorom. W internecie roi się od sprzecznych informacji, a wykonawcy często proponują rozwiązania bez głębszego uzasadnienia. Tymczasem źle dobrany kabel może oznaczać problemy przez kolejne dekady - od spadających bezpieczników, przez migające żarówki, po konieczność kosztownej wymiany całej linii zasilającej. Przewód przyłączeniowy to fundamentalne połączenie Twojego domu z zewnętrzną siecią elektroenergetyczną, zarządzaną przez lokalnego Operatora Systemu Dystrybucyjnego (OSD). To właśnie dzięki niemu prąd dociera do Twojego domu, zasilając wszystkie urządzenia i instalacje. W tym całym systemie, kabel zasilający, biegnący od skrzynki energetycznej (złącza) do Twojego budynku, jest absolutnym sercem. To on odpowiada za bezpieczne, stabilne i nieprzerwane dostarczanie energii elektrycznej. Jego jakość i odpowiedni dobór to podstawa prawidłowego funkcjonowania całej instalacji.

Zanim zaczniecie liczyć - sprawdźcie sami

Wybór odpowiedniego kabla elektrycznego od skrzynki do domu to kluczowa decyzja, która wpływa na bezpieczeństwo, niezawodność i przyszłe koszty użytkowania Twojej nieruchomości. Przeszliśmy przez wszystkie niezbędne aspekty od zrozumienia różnic między kablami miedzianymi (YKY) a aluminiowymi (YAKY), przez kluczowe czynniki doboru przekroju, aż po formalności i normy prawne. Z mojego doświadczenia wynika, że najwięcej problemów w przyszłości generuje właśnie niedoszacowanie zapotrzebowania na moc. Wielokrotnie spotkałem się z sytuacją, gdzie inwestorzy, chcąc zaoszczędzić na kablu, musieli później ponosić znacznie wyższe koszty jego wymiany. Dlatego zawsze powtarzam: lepiej zainwestować odrobinę więcej na początku, niż później mierzyć się z kosztownymi i uciążliwymi problemami.

Kalkulator stosuje uproszczony wzór i konserwatywne progi klasyfikacji - przyjmujemy, że spadek napięcia do 1% to wynik zalecany, do 1,5% dopuszczalny, a powyżej 1,5% nieodpowiedni. Tymczasem norma PN-HD 60364-5-52 dopuszcza spadek napięcia nawet do 3% dla instalacji odbiorczych. Nasze progi są więc bardziej rygorystyczne, co daje Wam dodatkowy margines bezpieczeństwa na przyszłość. Ostateczną decyzję o wyborze kabla zawsze skonsultujcie z projektantem, który uwzględni wszystkie specyficzne warunki Waszej instalacji.

Kalkulator Doboru Kabla Przyłączeniowego

Sprawdź wszystkie dostępne opcje kabli miedzianych i aluminiowych dla Twojego domu.

Ważne informacje:

• Kalkulator stosuje konserwatywne progi: do 1% - zalecany, do 1,5% - dopuszczalny. Norma PN-HD 60364-5-52 dopuszcza nawet do 3%.
• Kable aluminiowe są zazwyczaj o 40-50% tańsze od miedzianych przy podobnych parametrach.
• Dla kabli aluminiowych pamiętaj o odpowiednich złączkach Al/Cu - nie wolno łączyć aluminium bezpośrednio z miedzią.
• Zawsze warto przewidzieć zapas mocy na przyszłość (np. ładowarkę do auta elektrycznego - ok. 11 kW).
• Ostateczny dobór należy skonsultować z projektantem posiadającym uprawnienia.

Zastrzeżenie:Ten kalkulator ma charakter wyłącznie poglądowy i edukacyjny. Wyniki nie stanowią projektu instalacji elektrycznej ani nie zastępują obliczeń wykonanych przez uprawnionego projektanta. Autor nie ponosi odpowiedzialności za decyzje podjęte na podstawie wyników kalkulatora.

Dlaczego dobór kabla to nie jest prosta sprawa

Kiedy kilka lat temu jeden z moich klientów zadzwonił z pytaniem o kabel przyłączeniowy, odpowiedziałem mu zgodnie ze swoim zwyczajem - szerzej, niż by chciał. Zamiast podać jeden przekrój i powiedzieć, że będzie dobrze, wyjaśniłem mu całą logikę stojącą za tym wyborem. Po dwudziestu minutach rozmowy stwierdził, że wreszcie rozumie, o co w tym wszystkim chodzi, i że żałuje, iż nie wiedział tego wcześniej - bo już raz położył kabel na poprzedniej budowie i teraz ma wątpliwości, czy tamten wybór był słuszny. Ta historia powtarza się regularnie. Ludzie pytają w internecie, dostają dziesięć różnych odpowiedzi, a potem albo wybierają najtańszą opcję, albo tę najdroższą - bo skoro droższe, to pewnie lepsze. Tymczasem prawda leży pośrodku i zależy od kilku konkretnych czynników, które można policzyć. Nie trzeba być elektrykiem z uprawnieniami, żeby zrozumieć podstawy. Trzeba tylko wiedzieć, na co zwrócić uwagę.

Błąd popełniony na etapie doboru czy montażu kabla zasilającego do domu to jedna z tych "przyjemności", której absolutnie nikt nie chce doświadczyć. Konsekwencje mogą być naprawdę dotkliwe i długofalowe. Mówimy tu nie tylko o potencjalnych problemach z bezpieczeństwem, które są przecież priorytetem, ale także o realnych, finansowych skutkach. Zbyt cienki kabel może prowadzić do nieustannych spadków napięcia, co objawia się choćby migotaniem świateł czy problemami z pracą wrażliwych urządzeń. W skrajnych przypadkach może dojść do jego przegrzewania, a nawet pożaru. Co gorsza, jeśli nie przewidzimy przyszłego zapotrzebowania na moc, będziemy zmuszeni do kosztownej i uciążliwej wymiany kabla, co wiąże się z ponownym kopaniem i pracami ziemnymi. To właśnie dlatego tak ważne jest, aby podejść do tego tematu z należytą starannością i wiedzą.

W praktyce dobór kabla przyłączeniowego sprowadza się do trzech kroków. Pierwszy to określenie mocy, jakiej będziecie potrzebować. Drugi to sprawdzenie, jaki minimalny przekrój kabla wytrzyma tę moc bez przegrzewania się. Trzeci - i często pomijany - to weryfikacja spadków napięcia, które zależą od długości przewodu. Brzmi prosto, ale diabeł tkwi w szczegółach.

Krok pierwszy - ile mocy naprawdę potrzebujecie

Zacznijmy od podstawowego pytania: jaka maksymalna moc może być Wam potrzebna w jednym momencie? Nie chodzi tu o sumowanie mocy wszystkich urządzeń w domu - to byłoby absurdalne i prowadziłoby do przewymiarowania instalacji. Chodzi o realistyczne oszacowanie, ile prądu możecie pobierać jednocześnie w najbardziej wymagającym scenariuszu. Wyobraźcie sobie zimowy wieczór przed świętami. Na zewnątrz minus piętnaście stopni, więc pompa ciepła pracuje na pełnych obrotach i pobiera około sześciu kilowatów. W kuchni przygotowujecie świąteczne potrawy - płyta indukcyjna grzeje na kilku polach jednocześnie, co daje kolejne pięć i pół kilowata. Pralka właśnie podgrzewa wodę, piekarnik piecze ciasto, a w pokoju dziecka świeci się komputer i kilka lamp. Zsumujcie to wszystko, dodajcie kilowat zapasu na nieprzewidziane okoliczności i wychodzi Wam około szesnastu kilowatów chwilowego poboru. Szesnaście kilowatów to minimum, pod które powinniście przygotować instalację. W praktyce zalecam dodanie dwudziestu procent zapasu, co daje około dziewiętnastu kilowatów.

Dlaczego zapas? Bo wymiana kabla przyłączeniowego za kilka lat to operacja, której nikomu nie życzę. W zależności od tego, jak kabel jest poprowadzony, może wymagać rozkucia podjazdu, przekopania ogrodu i kucia ściany aż do rozdzielnicy. Kilkaset złotych więcej na etapie budowy może oszczędzić Wam kilku tysięcy złotych i mnóstwa nerwów w przyszłości.

Ale to jeszcze nie koniec. Od kilku lat każdemu klientowi zadaję dodatkowe pytanie: czy dopuszczacie możliwość, że w ciągu najbliższych dziesięciu-piętnastu lat będziecie jeździć samochodem elektrycznym? Większość odpowiada, że nie wie, ale nie wyklucza. I to jest właściwa odpowiedź. Nikt z nas nie wie, jak będzie wyglądał rynek motoryzacyjny za dekadę. Wiemy natomiast, że domowa ładowarka o mocy jedenastu kilowatów pozwala w ciągu nocy uzupełnić ponad pięćset kilometrów zasięgu, co dla większości użytkowników jest więcej niż wystarczające. Jeśli więc nie jesteście zdecydowanymi przeciwnikami elektromobilności, warto już teraz zarezerwować dodatkowe jedenaście kilowatów mocy przyłączeniowej. Sumarycznie daje to około trzydziestu kilowatów - i to jest wartość, którą będę wykorzystywał w dalszych obliczeniach jako przykład. Oczywiście Wasza sytuacja może być inna - może planujecie ogrzewanie gazowe i mniejszy dom, wtedy wystarczy mniej. Ale zasada pozostaje ta sama: policzcie realnie, dodajcie zapas i pomyślcie o przyszłości.

Dzisiejsze domy stają się coraz bardziej energochłonne, i to w pozytywnym tego słowa znaczeniu! Popularność pomp ciepła, które rewolucjonizują ogrzewanie, rosnąca liczba instalacji fotowoltaicznych, które pozwalają na produkcję własnej energii, a także wszechobecne ładowarki do samochodów elektrycznych to wszystko sprawia, że zapotrzebowanie na prąd w gospodarstwie domowym znacząco wzrosło. Kiedyś moc przyłączeniowa na poziomie 10-12 kW była wystarczająca, dziś często potrzebujemy 15-20 kW, a nawet więcej. Dlatego tak kluczowe jest, aby przy planowaniu przyłącza myśleć nie tylko o dzisiejszych potrzebach, ale przede wszystkim o tych przyszłych. Wybór kabla z odpowiednim zapasem mocy już na etapie budowy to inwestycja, która zaprocentuje w przyszłości, eliminując potrzebę kosztownych modernizacji. Naprawdę warto to przewidzieć!

Krok drugi - jaki przekrój wytrzyma obciążenie

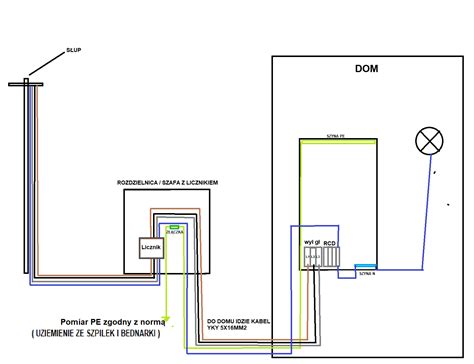

Kabel przyłączeniowy, czyli tak zwana wewnętrzna linia zasilająca (WLZ), to przewód łączący skrzynkę z licznikiem przy granicy działki z rozdzielnicą elektryczną wewnątrz domu. Najczęściej jest to kabel czterożyłowy - trzy fazy i przewód neutralny. Piąta żyła, czyli uziemienie, zazwyczaj prowadzi się osobno od rozdzielnicy do uziomu przy budynku. Warto jednak sprawdzić warunki przyłączeniowe od zakładu energetycznego, bo czasem wymagają kabla pięciożyłowego. Przy doborze przekroju kabla trzeba wziąć pod uwagę dwa czynniki. Pierwszy to maksymalne obciążenie, które przewód może znieść długotrwale bez przegrzewania się. Drugi to spadki napięcia, które rosną wraz z długością kabla. Na razie skupmy się na obciążeniu.

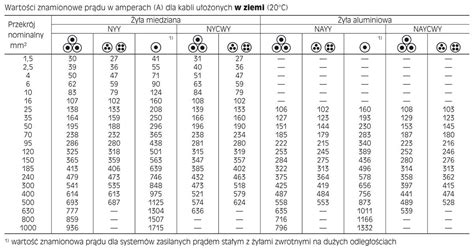

Norma PN-HD 60364-5-52 określa dopuszczalne obciążenia dla różnych przekrojów kabli układanych w ziemi. Dla kabli miedzianych wygląda to następująco: kabel o przekroju cztery razy dziesięć milimetrów kwadratowych wytrzymuje obciążenie do trzydziestu jeden kilowatów, a kabel cztery razy szesnaście - do czterdziestu dwóch kilowatów. Dla kabli aluminiowych wartości są nieco inne: cztery razy szesnaście to trzydzieści trzy kilowaty, cztery razy dwadzieścia pięć to czterdzieści dwa kilowaty, a cztery razy trzydzieści pięć - pięćdziesiąt trzy kilowaty.

Skoro założyliśmy maksymalny pobór na poziomie trzydziestu kilowatów, to teoretycznie każdy z wymienionych kabli spełnia wymagania pod względem obciążenia. Ale to dopiero połowa sukcesu. Teraz musimy sprawdzić, jak te kable zachowają się pod kątem spadków napięcia.

Miedź czy aluminium? Poznaj kable ziemne YKY i YAKY

Kiedy mówimy o kablach ziemnych, najczęściej wybieranym i rekomendowanym rozwiązaniem jest kabel typu YKY. Jego sercem są żyły wykonane z miedzi. Miedź ma fantastyczne właściwości: jest doskonałym przewodnikiem prądu, co oznacza, że przy tym samym przekroju co aluminium, jest w stanie przenieść większą moc. Dodatkowo, kable miedziane są znacznie bardziej elastyczne, co ułatwia ich układanie, szczególnie na zakrętach czy w trudnym terenie. Są też po prostu bardziej odporne na uszkodzenia mechaniczne. Główną i właściwie jedyną wadą YKY jest jego cena - jest on zauważalnie droższy od swojego aluminiowego odpowiednika. Jednakże, jeśli budżet na to pozwala, a zależy nam na najwyższej jakości, niezawodności i mniejszych przekrojach, YKY jest często najlepszym wyborem.

Alternatywą dla miedzi jest kabel YAKY, w którym żyły wykonane są z aluminium. Jego największą zaletą jest cena - jest on znacząco tańszy od kabla miedzianego. Dodatkowo, aluminium jest lżejsze od miedzi, co może być istotne przy bardzo długich odcinkach przyłącza, ułatwiając transport i układanie. Trzeba jednak pamiętać o jego wadach. Aluminium ma gorszą przewodność elektryczną niż miedź, co oznacza, że aby przenieść taką samą moc, potrzebujemy kabla o większym przekroju. Jest też bardziej podatne na uszkodzenia mechaniczne i wymaga większej staranności podczas montażu. Dla kabli aluminiowych pamiętaj o odpowiednich złączkach Al/Cu - nie wolno łączyć aluminium bezpośrednio z miedzią ze względu na ryzyko korozji elektrochemicznej.

Jak dobrać idealny przekrój kabla? Kluczowe czynniki

• Moc przyłączeniowa: fundament każdej decyzji. Kiedy zabieramy się za dobór kabla, pierwszym i absolutnie najważniejszym parametrem, który musimy wziąć pod uwagę, jest moc przyłączeniowa naszego domu. Jest ona określana w kilowatach (kW) i stanowi sumę mocy wszystkich urządzeń, które planujemy zasilać. W Polsce, dla typowego domu jednorodzinnego, moc przyłączeniowa wynosi zazwyczaj od 12 do 20 kW. Jednakże, jak już wspominaliśmy, ta wartość ma tendencję wzrostową. W związku z rosnącą popularnością pomp ciepła, instalacji fotowoltaicznych czy ładowarek do samochodów elektrycznych, coraz częściej spotykamy się z zapotrzebowaniem na moc przekraczającą 20 kW. Im wyższa moc, tym grubszy kabel musimy zastosować, aby zapewnić bezpieczne i stabilne dostarczanie energii.

• Odległość od skrzynki do domu a nieunikniony spadek napięcia: Kolejnym niezwykle istotnym czynnikiem jest odległość jaka dzieli skrzynkę energetyczną od naszego domu. Im dłuższy jest ten odcinek, tym większy jest tak zwany spadek napięcia w kablu. Wyobraźcie sobie wodę płynącą w rurze - im dłuższa rura, tym większe opory i mniejsze ciśnienie na końcu. Podobnie jest z prądem. Ten spadek napięcia jest zjawiskiem naturalnym, ale musi mieścić się w dopuszczalnych normach. W Polsce, zgodnie z przepisami, spadek napięcia od złącza do głównej tablicy rozdzielczej w budynku nie powinien przekraczać 1%. Aby utrzymać ten parametr na odpowiednim poziomie, przy dłuższych odcinkach kabla musimy zastosować kabel o większym przekroju, który zminimalizuje opory przepływu prądu.

• Liczba żył w kablu: co oznaczają symbole 5x10, 5x16 czy 4x25? Często spotykamy się z oznaczeniami kabli, które mogą wydawać się skomplikowane, na przykład 5x10mm² czy 4x25mm². Co one właściwie oznaczają? Pierwsza liczba (np. 5 lub 4) informuje nas o ilości żył w kablu. W przypadku instalacji trójfazowych w domach jednorodzinnych, standardem jest obecnie kabel 5-żyłowy. Oznacza to trzy fazy, przewód neutralny (N) i przewód ochronny (PE). W starszych lub specyficznych instalacjach można spotkać kable 4-żyłowe, gdzie jedna żyła pełni funkcję przewodu ochronno-neutralnego (PEN), który jest następnie rozdzielany w głównej rozdzielnicy domu na PE i N. Druga liczba (np. 10, 16, 25) to właśnie przekrój każdej z żył, podany w milimetrach kwadratowych (mm²). Im wyższa ta liczba, tym grubsza żyła, a co za tym idzie, tym większą moc kabel jest w stanie bezpiecznie przenieść.

Praktyczne przykłady: jaki przekrój dla domu 120m² z pompą ciepła?

Przejdźmy do konkretów. Jak dobrać kabel w praktyce?

• Dla standardowego domu jednorodzinnego: Jeśli budujecie dom o powierzchni około 120 m², z mocą przyłączeniową w granicach 12-16 kW, a odległość od skrzynki do domu nie przekracza 30-40 metrów, najczęściej wystarczającym i stosowanym rozwiązaniem będzie kabel YKY 5x10mm². W niektórych przypadkach, dla pewności lub przy nieco większym zapotrzebowaniu, można rozważyć YKY 5x16mm².
• Dla domu z nowoczesnymi technologiami: Jeśli Wasz dom wyposażony jest w pompę ciepła, planujecie instalację fotowoltaiczną lub posiadacie samochód elektryczny, a co za tym idzie, Wasza moc przyłączeniowa przekracza 20 kW, lub odległość od skrzynki jest większa, zdecydowanie powinniście wybrać kabel o większym przekroju. W takim przypadku warto rozważyć YKY 5x16mm², a nawet YKY 5x25mm². Jeśli decydujecie się na tańszy kabel aluminiowy, odpowiednikiem może być np. YAKY 4x25mm².
• Zawsze z zapasem: Moja rada jest taka: jeśli macie jakiekolwiek wątpliwości, albo planujecie w przyszłości rozbudowę instalacji, zawsze lepiej jest wybrać kabel o nieco większym przekroju niż wynikałoby to z aktualnych obliczeń.

Krok trzeci - spadki napięcia i długość kabla

Spadek napięcia to zjawisko, które wielu inwestorów bagatelizuje, a które potrafi skutecznie uprzykrzyć życie. Objawia się migotaniem żarówek, nieprawidłową pracą urządzeń elektronicznych, a w skrajnych przypadkach - wyłączaniem się sprzętów z powodu zbyt niskiego napięcia. Normy mówią jasno: spadek napięcia między licznikiem a rozdzielnicą nie powinien przekraczać określonych wartości - przy czym w praktyce im mniejszy spadek, tym lepiej dla stabilności całej instalacji. Im dłuższy kabel, tym większy spadek napięcia przy tym samym obciążeniu. Dlatego przed zamówieniem przewodu musicie zmierzyć, jak długi będzie Wasz kabel.

Pamiętajcie, że długość to nie tylko odległość od skrzynki do budynku w linii prostej. Potrzebujecie około półtora metra, żeby podpiąć kabel w skrzynce i zejść nim pod ziemię. Kolejne minimum trzy metry to wyjście z wykopu, przejście przez ścianę i doprowadzenie do rozdzielnicy. Do tego warto dodać dwa-trzy metry zapasu, bo lepiej żeby zostało Wam trochę kabla, niż żeby po rozłożeniu zabrakło trzydziestu centymetrów. Załóżmy, że po zmierzeniu wyszło Wam piętnaście metrów całkowitej długości kabla. Teraz czas na obliczenia.

Wzór na spadek napięcia wygląda groźnie, ale da się go uprościć do formy, którą można policzyć na zwykłym kalkulatorze. Spadek napięcia w procentach równa się dwieście razy moc w watach razy długość w metrach, a całość dzielona przez współczynnik zależny od przekroju i materiału kabla. Ponieważ dom to nie urządzenie trójfazowe i każdą fazę wykorzystujemy oddzielnie, obliczenia wykonujemy dla jednej fazy. Trzydzieści kilowatów podzielone na trzy daje dziesięć kilowatów na fazę, czyli dziesięć tysięcy watów.

Dla kabla miedzianego o przekroju szesnaście milimetrów kwadratowych i długości piętnastu metrów spadek napięcia wynosi około sześćdziesiąt trzy setne procenta. To wartość, która mieści się w normie, choć przy konserwatywnym podejściu - takim jak w kalkulatorze powyżej - zostałaby oznaczona jako zalecana. Sprawdźmy jeszcze kable aluminiowe. Kabel aluminiowy o przekroju dwadzieścia pięć milimetrów kwadratowych przy tej samej długości daje spadek około sześćdziesiąt osiem setnych procenta - podobnie jak miedź szesnaście. Natomiast aluminium trzydzieści pięć milimetrów kwadratowych to spadek czterdzieści dziewięć setnych procenta, czyli wynik bardzo komfortowy.

I tu dochodzimy do ciekawego wniosku: w wielu przypadkach kabel aluminiowy o przekroju trzydzieści pięć milimetrów kwadratowych okazuje się najlepszym wyborem. Jest grubszy, więc spadki napięcia są mniejsze. Jest też znacznie tańszy od kabla miedzianego - często o połowę. Aluminium ma złą opinię wyłącznie ze względu na stare, cienkie instalacje w mieszkaniach, które łatwo się łamały. Ten problem nie dotyczy grubych kabli przyłączeniowych. Sam w siedzibie mojej firmy mam położony kabel aluminiowy, który musi wytrzymywać spore obciążenia od elektrowni fotowoltaicznej o mocy czterdziestu kilowatów.

Co zrobić, gdy spadki napięcia są za duże?

Czasem zdarza się, że odległość od skrzynki do domu wynosi nie 15, a 50 metrów. Przy takiej długości nawet grubszy kabel może dawać spadki napięcia przekraczające komfortowe wartości. Co wtedy?

Pierwsza opcja to rozmowa z projektantem lub kierownikiem budowy. Norma PN-HD 60364-5-52 dopuszcza spadek napięcia nawet do 3% dla instalacji odbiorczych, więc wartości rzędu 1-1,5% są technicznie akceptowalne, choć mniej komfortowe. Spadek rzędu 1,2% przy kablu liczonym z dużym zapasem mocy można prawdopodobnie zaakceptować bez obaw. Natomiast spadki zbliżające się do granicy normy to już temat do poważnej dyskusji z elektrykiem.

Druga opcja to zastosowanie grubszego kabla, ale tu pojawia się praktyczny problem. Wszystko powyżej 35 milimetrów kwadratowych jest bardzo trudne do wprowadzenia do budynku i podłączenia w rozdzielnicy. Rozwiązaniem jest wtedy poprowadzenie grubszego kabla od skrzynki energetycznej do dodatkowej skrzynki pośredniej zlokalizowanej przy budynku. W tej skrzynce łączy się gruby kabel z cieńszym, który na ostatnich kilku metrach wprowadza się do domu. Trzeba tylko pamiętać, żeby zsumować spadki napięcia na obu odcinkach i upewnić się, że całkowity spadek między licznikiem a rozdzielnicą mieści się w normie.

Formalności i przepisy: jak legalnie podłączyć dom do sieci?

Prace przy przyłączu wymagają projektu oraz wykonania przez uprawnionego elektryka z uprawnieniami SEP.

• Warunki przyłączenia od operatora (PGE, Tauron, Enea) - Twoja mapa drogowa: Zanim jeszcze zaczniemy kopać i układać kabel, musimy pamiętać o formalnościach. Podstawą do jakichkolwiek działań jest uzyskanie tzw. warunków przyłączenia od lokalnego Operatora Systemu Dystrybucyjnego (OSD). W Polsce są to firmy takie jak PGE, Tauron, Enea czy Energa. Dokument ten jest niczym mapa drogowa - określa on techniczne wymagania, jakie musi spełnić Wasze przyłącze, aby zostało ono zaakceptowane przez operatora. Chciałbym to bardzo mocno podkreślić: prace związane z przyłączem energetycznym do domu to zadanie wyłącznie dla profesjonalistów. Absolutnie nie można podejmować się ich samodzielnie! Po pierwsze, wymagany jest projekt instalacji elektrycznej, wykonany przez uprawnionego projektanta. Po drugie, samo wykonanie przyłącza musi być zrealizowane przez elektryka posiadającego odpowiednie uprawnienia budowlane (tzw. uprawnienia SEP w odpowiedniej kategorii). Ignorowanie tego obowiązku to nie tylko ryzyko prawne, ale przede wszystkim ogromne zagrożenie dla bezpieczeństwa Waszego i Waszych bliskich.

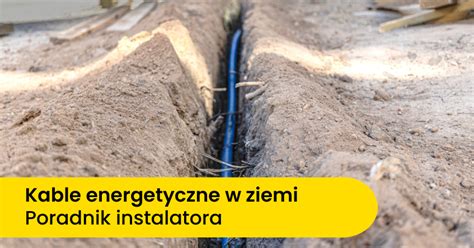

• Na jakiej głębokości ułożyć kabel? Normy, o których musisz pamiętać: Kolejna ważna kwestia to sposób ułożenia kabla w ziemi. Tutaj również obowiązują ścisłe przepisy i normy, które mają na celu zapewnienie bezpieczeństwa. Standardowa głębokość, na jakiej powinien być układany kabel energetyczny, to minimum 70 centymetrów. Jeśli jednak planujemy ułożenie kabla pod drogą, podjazdem czy w innym miejscu, gdzie może być narażony na nacisk pojazdów, ta głębokość musi być większa - minimum 100 centymetrów. Pamiętajcie też, że kabel powinien być ułożony na warstwie piasku (tzw. podsypka piaskowa), co stanowi dodatkowe zabezpieczenie. Po zakopaniu kabla, teren powinien zostać zasypany piaskiem, a następnie ziemią.

• Niebieska folia ostrzegawcza: mały detal, wielkie znaczenie: Podczas prac ziemnych, kluczowe jest również odpowiednie oznaczenie przebiegu kabla. Dlatego też, nad ułożonym kablem, przed zasypaniem go ziemią, umieszcza się specjalną niebieską folię ostrzegawczą. Jest to bardzo ważny element, który pełni funkcję informacyjną. W przyszłości, jeśli ktoś będzie prowadził jakiekolwiek prace ziemne w tym rejonie (np. kopanie ogrodu, sadzenie drzew), taka folia stanowi wyraźne ostrzeżenie o znajdującym się pod nią kablu. Minimalizuje to ryzyko przypadkowego uszkodzenia instalacji, co mogłoby prowadzić do przerw w dostawie prądu, a nawet do groźnych wypadków.

Praktyczne wskazówki na koniec i najczęstsze błędy

Zanim zamówicie kabel, sprawdźcie dokładnie warunki przyłączeniowe od zakładu energetycznego. Czasem wymagają oni konkretnego typu kabla lub dodatkowych zabezpieczeń. Lepiej to wiedzieć przed zakupem niż po.

Najczęstsze błędy przy wyborze i układaniu kabla zasilającego:

• Zbyt mały przekrój: pozorna oszczędność, która zemści się w przyszłości. Jak już wielokrotnie podkreślałem, wybór zbyt małego przekroju kabla to klasyczny przykład „pozornej oszczędności”. Na początku wydaje nam się, że zaoszczędziliśmy kilkadziesiąt czy kilkaset złotych, kupując cieńszy kabel. Jednak w dłuższej perspektywie ta „oszczędność” może nas słono kosztować. Zbyt cienki kabel będzie się przegrzewał, co nie tylko zwiększa straty energii elektrycznej (a więc rachunki za prąd), ale przede wszystkim stwarza realne ryzyko pożaru. Ponadto, będzie powodował znaczące spadki napięcia, wpływając negatywnie na pracę urządzeń. Najgorszy scenariusz to konieczność wymiany całego kabla, co wiąże się z ogromnymi kosztami i uciążliwościami związanymi z pracami ziemnymi. Naprawdę nie warto ryzykować.

• Niewłaściwe zabezpieczenie mechaniczne kabla w gruncie. Kolejnym błędem, który może mieć poważne konsekwencje, jest niewłaściwe zabezpieczenie mechaniczne kabla w gruncie. Mówimy tu o kilku aspektach. Po pierwsze, zbyt płytkie ułożenie kabla, poniżej wymaganych 70 cm, naraża go na uszkodzenia podczas prac ogrodniczych czy budowlanych. Po drugie, brak odpowiedniej podsypki piaskowej i przykrycia piaskiem może prowadzić do uszkodzeń spowodowanych przez kamienie czy ostre przedmioty znajdujące się w ziemi. No i wreszcie, brak folii ostrzegawczej, o której już wspominaliśmy. Wszystkie te zaniedbania zwiększają ryzyko przerwy w dostawie prądu, a w najgorszym wypadku porażenia prądem.

• Ignorowanie przyszłych potrzeb: brak zapasu mocy na ładowarkę do auta czy PV. W dzisiejszych czasach, kiedy domy stają się coraz bardziej inteligentne i energooszczędne, ale jednocześnie bardziej energochłonne, planowanie z wyprzedzeniem jest absolutnie kluczowe. Wielu inwestorów popełnia błąd, dobierając przekrój kabla wyłącznie na podstawie aktualnego zapotrzebowania. Zapominają przy tym o przyszłości - o planowanej instalacji fotowoltaicznej, pompie ciepła, czy elektrycznym samochodzie, który będzie ładowany w domu. Brak „zapasu mocy” w kablu zasilającym oznacza, że po kilku latach, gdy zdecydujemy się na te nowoczesne rozwiązania, będziemy zmuszeni do wymiany kabla. A jak już wiemy, jest to operacja bardzo kosztowna i uciążliwa. Dlatego tak ważne jest, aby od razu przewidzieć przyszłe potrzeby i wybrać kabel o odpowiednio większym przekroju.

• Podczas układania kabla w wykopie pamiętajcie o podsypce piaskowej. Jeśli w gruncie trafiają się kamienie, kabel musi leżeć na warstwie piasku o grubości około dwudziestu centymetrów i być przykryty kolejnymi dwudziestoma centymetrami piasku. Bez tego po kilku lub kilkunastu latach izolacja może ulec uszkodzeniu od kamieni naciskających na przewód. To samo dotyczy gruntu gliniastego - glina pracuje przy zmianach wilgotności i może mechanicznie uszkodzić kabel. Po zasypaniu kabla warstwą ziemi o grubości około 30 centymetrów rozłóżcie w wykopie taśmę ostrzegawczą, najlepiej z metalową wkładką. Taśma ostrzegawcza ma sens tylko wtedy, gdy leży odpowiednio wysoko nad kablem - ktoś kopiący w przyszłości zobaczy ją, zanim dotrze do przewodu. Taśma położona bezpośrednio na kablu jest bezużyteczna.

• Przelotka, przez którą kabel wchodzi do budynku, powinna być wykonana z rury o średnicy 110 milimetrów. Dzięki temu w razie konieczności wymiany kabla w przyszłości będzie to możliwe bez kucia fundamentu. Przelotka powinna znajdować się w miejscu, gdzie docelowo stanie rozdzielnica - im krótsza droga kabla wewnątrz budynku, tym lepiej.

Jak podjąć najlepszą decyzję o wyborze kabla?

Krótka lista kontrolna przed zakupem kabla:

1. Sprawdź warunki przyłączenia od OSD i projekt instalacji. To absolutna podstawa.
2. Określ aktualną i przyszłą moc przyłączeniową.
3. Zmierz dokładną długość przyłącza.
4. Zdecyduj o typie kabla: YKY (miedź) czy YAKY (aluminium)?
5. Wybierz odpowiedni przekrój kabla.
6. Upewnij się, że prace zostaną wykonane przez uprawnionego elektryka.

Inwestycja w odpowiedni kabel to gwarancja spokoju i bezpieczeństwa na dekady.

Przewód przyłączeniowy to wielofunkcyjne rozwiązanie, które znajduje zastosowanie w wielu dziedzinach - od domowej instalacji elektrycznej po specjalistyczne systemy przemysłowe. Zarówno przewód spiralny, jak i kabel przyłączeniowy, stanowią nieodłączny element nowoczesnych instalacji. Rodzaj zasilanego urządzenia oraz jego moc - inny kabel do zasilania elektronarzędzia, a inny przewód do lodówki czy pralki. Warunki środowiskowe - jeśli kabel ma pracować w trudnych warunkach, należy wybrać przewód odporny na temperaturę, wilgoć, pył, oleje i środki chemiczne. To istotne np. przy zastosowaniach w przemyśle ciężkim oraz w pojazdach. Długość robocza i miejsce montażu - zbyt krótki przewód ograniczy swobodę, a zbyt długi może się plątać. Typ i rodzaj złącza - przewód powinien posiadać złącze zgodne z instalacją, np. wtyczkę prostą, kątową lub płaską, z bolcem uziemiającym lub bez. Wybierając kabel spiralny elastyczny, warto dokładnie przeanalizować jego parametry techniczne. Cena przewodu spiralnego uzależniona jest głównie od długości, rodzaju zastosowanego materiału oraz jakości wykonania.

Przewód przyłączeniowy to akcesorium niezbędne do podłączania urządzenia elektrycznego lub elektronicznego do sieci zasilającej. Najczęściej wybierany kabel zasilający służy do podłączenia takich urządzeń jak sprzęt AGD, elektronarzędzia, oświetlenie, komputery czy przedłużacze. Popularnym wyborem jest przewód zasilający OW, który posiada nierozbieralną wtyczkę - prostą, kątową lub płaską. Taki kabel z wtyczką znajduje zastosowanie w AGD, narzędziach budowlanych, elektronice czy oświetleniu. W ofercie dostępny jest również przewód z przełącznikiem, który zwiększa wygodę użytkowania.

Przewód spiralny znajduje zastosowanie wszędzie tam, gdzie wymagane jest elastyczne połączenie elementów narażonych na ruch. Taki kabel spiralny do maszyny idealnie sprawdza się w przypadku ruchomych części urządzeń i jest powszechnie wykorzystywany w automatyce przemysłowej. W branży motoryzacyjnej kabel spiralny wykorzystywany jest np. jako przewód do przyczepy, zapewniający bezpieczne połączenie między pojazdem a przyczepą. Jego konstrukcja zapobiega plątaniu się i zajmuje mniej miejsca niż tradycyjny kabel.

Kable i przewody elektryczne to podstawowe elementy instalacji elektrycznych, które umożliwiają przesyłanie energii elektrycznej z jednego punktu do drugiego. Istnieje wiele różnych rodzajów kabli i przewodów, a każdy z nich ma swoje specyficzne właściwości i zastosowania. Przewody miedziane są jednymi z najczęściej stosowanych typów kabli elektrycznych. Są one wykonane z miedzi, która jest dobrym przewodnikiem elektrycznym. Miedź ma też dobrą odporność na korozję, co oznacza, że przewody miedziane będą służyć nam przez długi czas. Są stosunkowo łatwe w produkcji i stosunkowo niedrogie w porównaniu do innych rodzajów kabli. Najczęstsze zastosowania to zasilanie odbiorników elektrycznych, oświetlenia oraz instalacje HVAC (ogrzewanie, wentylacja i klimatyzacja). Kable aluminiowe są również popularnym wyborem. Są one lżejsze od kabli miedzianych i mają lepszą wydajność w przypadku długich dystansów, takich jak przesyłanie energii elektrycznej na duże odległości. Z tego powodu są one często stosowane w elektrowniach, stacjach transformatorowych oraz w liniach przesyłowych. Wadą kabli aluminiowych jest to, że są one bardziej podatne na uszkodzenia mechaniczne niż kable miedziane. Dodatkowo, z powodu niższej wartości przewodności, wymagają one większej ilości kabli w celu przesyłania takiej samej ilości energii co w przypadku kabli miedzianych. W związku z tym, kable aluminiowe często wymagają większych rozmiarów przekroju niż kabli miedzianych. Kable ekranowane są stosowane w przypadku potrzeby ochrony przed zakłóceniami elektromagnetycznymi. Zwykle składają się one z rdzenia przewodzącego oraz ekranu, który chroni przewód przed zakłóceniami elektromagnetycznymi z zewnątrz. Kable ekranowane są wykorzystywane przede wszystkim w przypadku zaawansowanych systemów audio i wideo oraz w instalacjach przemysłowych. Kable światłowodowe są idealne do przesyłania sygnałów na duże odległości i w trudnych warunkach, ponieważ są one odporniejsze na zakłócenia elektromagnetyczne niż przewody miedziane. Mogą być stosowane w szerokim zakresie zastosowań, takich jak telekomunikacja, sieci komputerowe, transmisja wideo i audio.

Kabel przyłączeniowy to nie tylko przewód - to fundament bezpiecznej i wydajnej instalacji elektrycznej domu. Pamiętaj, że dobór kabla zależy od wielu czynników, takich jak moc przyłączeniowa, długość trasy czy warunki środowiskowe. Profesjonalny montaż, zgodny z normami i zasadami bezpieczeństwa, jest równie ważny jak sam wybór kabla.
