Przeguby Kulowe Hydrauliczne: Kluczowe Elementy w Mechanice i Inżynierii

Przeguby kulowe stanowią fundamentalne komponenty w szerokim spektrum zastosowań mechanicznych, od precyzyjnych układów zawieszenia pojazdów po ciężkie maszyny przemysłowe i budowlane. Ich unikalna konstrukcja, oparta na zasadzie kulkowo-gniazdowej, umożliwia płynny ruch wielokierunkowy przy jednoczesnym zachowaniu stabilności konstrukcyjnej, co przekłada się na bezpieczeństwo, precyzję działania i długoterminową niezawodność mechaniczną. W szczególności, przeguby kulowe hydrauliczne odgrywają kluczową rolę w systemach siłowników hydraulicznych, gdzie niezbędne jest połączenie ruchome, pozwalające na kompensację niewspółosiowości i przenoszenie znacznych obciążeń.

Rola Przegubów Kulowych w Układach Zawieszenia Pojazdów

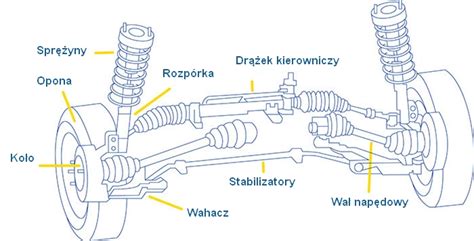

W motoryzacji, przeguby kulowe są nieodłącznym elementem układów zawieszenia. Znajdują się w drążkach kierowniczych, wahaczach i łącznikach stabilizatora, gdzie ich precyzyjne działanie jest kluczowe dla stabilności kierowania i komfortu jazdy. Zaprojektowane tak, aby wytrzymywać ciągły ruch i duże obciążenia mechaniczne, przeguby kulowe zapewniają stały kontakt kół z nawierzchnią drogi, redukując wibracje i poprawiając precyzję kierowania.

Przeguby kulowe Corteco, precyzyjnie zaprojektowane do spełnienia specyficznych wymagań technicznych poszczególnych producentów samochodów, gwarantują wysoką wydajność i niezawodność. Użytkownicy poszukujący odpowiednich części mogą skorzystać z wygodnych usług online Corteco. Platforma Findyourseal.com ułatwia wyszukiwanie uszczelniaczy, podczas gdy ecatcorteco.com oferuje obszerny katalog samochodowych części zamiennych, optymalizując proces zakupu i umożliwiając szybkie i łatwe znalezienie idealnych komponentów.

Przeguby Kulowe w Systemach Hydraulicznych: Zastosowania i Konstrukcja

Przeguby do siłowników hydraulicznych stanowią specyficzny rodzaj mocowania elementów instalacji hydraulicznych. Znajdują zastosowanie wszędzie tam, gdzie wymagane są podpory hydrauliczne z kulistym łożyskowaniem. Typowe przykłady obejmują maszyny rolnicze, takie jak ładowarki, ciągniki czy kombajny, a także sprzęt transportowy i inne maszyny napędzane pracą cieczy roboczej.

Sklep Mizar oferuje szeroki wybór modeli, w tym przegub kulisty siłownika podpory, który pełni rolę gniazda do przykręcenia. Dostępne są mocowania siłownika hydrauliki o różnych średnicach: 20mm, 25mm, 30mm, 35mm oraz 40mm. Wszystkie te elementy wykonane są z wysokiej jakości stali utwardzonej, która charakteryzuje się dużą odpornością na ściskanie i rozciąganie - siły, które są codziennością w pracy cylindra hydraulicznego. Dodatkową zaletą jest możliwość spawania tych elementów, co ułatwia ich samodzielny montaż, często przeprowadzany w warunkach polowych lub w gospodarstwach rolnych.

Przeguby do siłowników hydraulicznych dostępne w sklepach internetowych, takich jak wspomniany Mizar, są często wykonane z blachy o grubości dochodzącej nawet do 10mm. Wysokiej jakości zestaw do mocowania cylindrów hydrauliki zazwyczaj zawiera również sworznie i zabezpieczenia. Otwory w tych elementach mogą być nawiercane już po ich przytwierdzeniu (najczęściej po przyspawaniu) do maszyny, co zapewnia elastyczność montażu.

Oferowane są również kompletne zestawy przegubu kulowego siłownika, przeznaczone do stosowania w różnego rodzaju podporach hydraulicznych. Są one idealnym rozwiązaniem zarówno przy konstruowaniu własnych maszyn rolniczych, jak i podczas regeneracji starych podpór. Taki zestaw zazwyczaj składa się z trzpienia kulistego, gniazda kuli oraz sprężynowego zabezpieczenia kuli. Trzpień należy przyspawać do siłownika podpory, natomiast gniazdo montuje się za pomocą śrub. Prawidłowe połączenie tych elementów gwarantuje osiągnięcie maksymalnych parametrów roboczych.

Inżynieria i Bezpieczeństwo: Dlaczego Jakość Przegubów Kulowych Ma Znaczenie

Przeguby kulowe są uważane za kluczowy element pod względem wydajności, bezpieczeństwa i trwałości w wielu gałęziach przemysłu. Ich rola wykracza daleko poza proste łączenie; bezpośrednio wpływają na bezpieczeństwo operacyjne, precyzję działania i długoterminową niezawodność mechaniczną. Zbudowane tak, aby wytrzymywać duże obciążenia mechaniczne i ciągły ruch, stanowią fundament stabilności i funkcjonalności maszyn.

Dlaczego przeguby kulowe poprawiają stabilność układu kierowniczego i zawieszenia? Umożliwiają płynny ruch kątowy, jednocześnie przenosząc obciążenia pionowe i poziome. W pojazdach zapewniają stały kontakt kół z nawierzchnią drogi, co zmniejsza wibracje, poprawia dokładność kierowania i zwiększa ogólny komfort jazdy.

W ciężkim sprzęcie - takim jak ładowarki, koparki, pojazdy górnicze i układy hydrauliczne - przeguby kulowe przenoszą ogromne obciążenia. Materiały o wysokiej wytrzymałości i precyzyjna obróbka zapewniają odporność na odkształcenia, zmęczenie i naprężenia udarowe. Jakość materiału ma tu kluczowe znaczenie: wysokiej jakości stal stopowa w połączeniu z obróbką cieplną znacznie zwiększa wytrzymałość i odporność na uderzenia.

Nowoczesne Rozwiązania i Przyszłość Technologii Przegubów Kulowych

Nowoczesne przeguby kulowe często wyposażone są w uszczelnione osłony przeciwpyłowe. Te rozwiązania zatrzymują zanieczyszczenia i zapewniają wewnętrzne smarowanie, zapobiegając ścieraniu, korozji i przedwczesnemu zużyciu, co znacząco wydłuża ich żywotność.

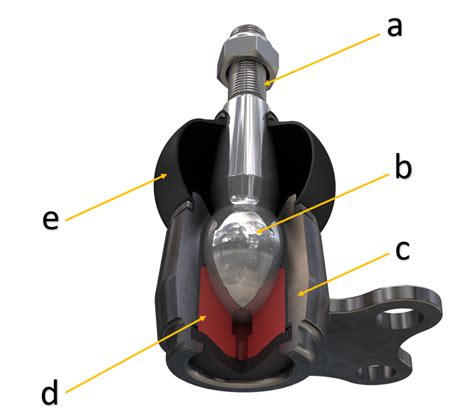

Konstrukcja przegubów kulowych opiera się na zasadzie kulkowo-gniazdowej. Rdzeń konstrukcji stanowi kulisty sworzeń umieszczony w precyzyjnie obrobionym gnieździe. Taka konfiguracja umożliwia obrót, odchylenie kątowe i obrót wielokierunkowy, zapewniając płynność pracy i równomierne przenoszenie sił. Systemy smarowania odgrywają kluczową rolę w zwiększaniu wydajności i redukcji tarcia. Nowoczesne procesy produkcyjne, w tym precyzyjna obróbka i zaawansowane techniki hartowania, poprawiają niezawodność konstrukcji. Przeguby kulowe poddawane są rygorystycznym testom jakości i bezpieczeństwa, aby zapewnić ich zgodność z najwyższymi standardami.

Przyszłość przegubów kulowych kształtowana jest przez rosnące wymagania w inżynierii samochodowej, automatyce przemysłowej i projektowaniu ciężkich maszyn. Trendy takie jak rozwój materiałów kompozytowych, inteligentnych systemów smarowania oraz integracja z systemami diagnostycznymi napędzają innowacje. Te postępy przyniosą użytkownikom końcowym korzyści w postaci jeszcze większej wydajności, niezawodności i dłuższego okresu eksploatacji.

Narzędzia do Demontażu i Specjalistyczne Zastosowania

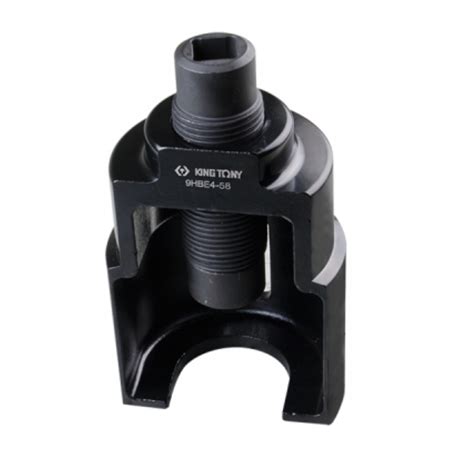

W przypadku konieczności demontażu przegubów kulowych, stosuje się specjalistyczne narzędzia, takie jak hydrauliczne ściągacze przegubów kulowych. Urządzenia te, dostępne w różnych wariantach, np. z otworem szczęki lub wideł o średnicy 46 mm i maksymalnej nośności 15 ton, umożliwiają bezuszkodzeniową pracę. Dzwonowaty, hydrauliczny ściągacz przegubów kulowych serii 128-H jest przykładem takiego narzędzia, optymalnego do zastosowań, gdzie przestrzeń nie stanowi ograniczenia. Seria 128 wyróżnia się szybką i łatwą obsługą i jest dostępna w różnych rozmiarach.

Katalogowe Rozwiązania i Specyfikacje Techniczne

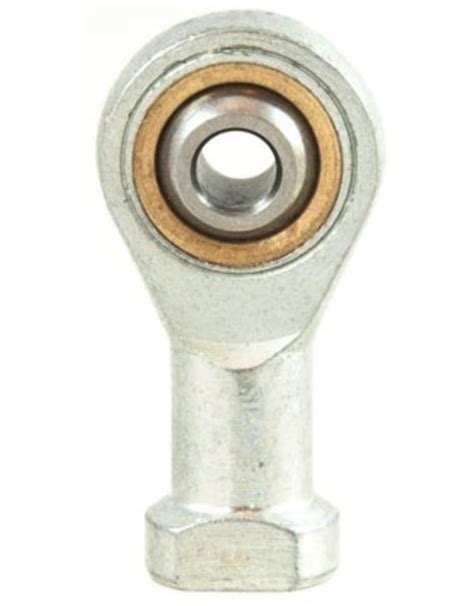

Przeguby kulowe są powszechnie stosowane w automatyce, maszynach produkcyjnych, liniach montażowych, siłownikach pneumatycznych i hydraulicznych, a także w układach cięgieł, dźwigni oraz mechanizmach regulacyjnych. Przykładem takiego produktu jest przegub kulowy GIL 8 marki DURBAL. Jest to precyzyjny element do przenoszenia ruchu i kompensacji niewspółosiowości w aplikacjach przemysłowych. Charakteryzuje się wysoką trwałością i odpornością na zużycie przy zmiennych obciążeniach. Zasada działania zbliżona do łożyska kulkowego ślizgowego zapewnia płynny ruch oraz równomierne przenoszenie sił. Gwint wewnętrzny ułatwia montaż i precyzyjną regulację. Przegub kulowy GIL 8 to łożysko przegubowe z gwintem wewnętrznym i średnicą nominalną 8 mm, które może pracować jako samodzielna jednostka łożyskowa. Skutecznie ogranicza zużycie elementów współpracujących, co przekłada się na dłuższą żywotność całego układu mechanicznego.

W ofercie Elesa+Ganter znajdują się innowacyjne obrotowe przeguby kulowe serii GN 784. Umożliwiają one elastyczne łączenie elementów oraz ich blokowanie w ustawionej pozycji, oferując znacznie większy zakres ruchu, przenoszonych obciążeń i siły blokowania niż dotychczasowe rozwiązania. W przypadku zastosowań wymagających przegubowego mocowania, stosowane są zazwyczaj obrotowe przeguby kulowe osiowe serii GN 782, idealne dla lekkich i kompaktowych zastosowań. Unieruchomienie odbywa się poprzez ręczne skręcenie zewnętrznych tulei.

Główne cechy serii GN 784 to:

• Zakres obrotu rzędu 360° i do 90° odchylenia względem osi pionowej.
• Blokowanie przez dociśnięcie podstawy (dźwignią nastawną/wkrętem) poprzez otwór nagwintowany w korpusie.
• Podstawa dociska kulę na większej powierzchni, zapewniając duży moment siły przytrzymania.
• Montaż od dołu poprzez otwór gwintowany centralnie w podstawie lub od góry poprzez kołnierz montażowy GN 784.1.

Przeguby GN 784 są idealne do mocowania elementów wymagających dużej stabilności połączenia i częstej regulacji w trakcie eksploatacji.

Identyfikacja Odpowiedniego Modelu i Zapobieganie Zużyciu

Wybór odpowiedniego modelu przegubu kulowego dla konkretnego sprzętu lub pojazdu wymaga uwzględnienia kilku kluczowych czynników: nośności, typu gwintu, kąta działania, wytrzymałości materiału oraz warunków środowiskowych. Specyfikacje OEM, rysunki techniczne produktów i szczegółowe tabele parametrów są niezbędne do zapewnienia kompatybilności.

Zużycie przegubów kulowych jest spowodowane głównie niewystarczającym smarowaniem, zanieczyszczeniem pyłem i wodą oraz dużymi obciążeniami udarowymi. Stosowanie uszczelnionych przegubów kulowych, utrzymywanie odpowiedniego smarowania i wybór modeli wykonanych z materiałów uszczelniających najwyższej jakości może znacznie wydłużyć ich żywotność. Regularna kontrola stanu technicznego oraz, w razie potrzeby, wymiana zużytych elementów, są kluczowe dla utrzymania bezpieczeństwa i optymalnej wydajności maszyn i pojazdów.

Przeguby kulowe pozostają niezbędnymi komponentami w zastosowaniach motoryzacyjnych, przemysłowych i w sprzęcie ciężkim. Ich zdolność do umożliwiania płynnego ruchu wielokierunkowego, wytrzymywania znacznych obciążeń i utrzymywania stabilności konstrukcyjnej sprawia, że mają kluczowe znaczenie dla bezpieczeństwa operacyjnego i wydajności. Firmy takie jak Dongzhou koncentrują się na innowacjach inżynieryjnych, optymalizacji materiałów i ścisłej kontroli jakości, aby dostarczać przeguby kulowe o wysokiej wydajności na rynki światowe.
