Rura do spalin w podgrzewaczu wody: Kluczowe aspekty montażu i bezpieczeństwa

Bezpieczne i efektywne odprowadzanie spalin z gazowych podgrzewaczy wody jest kwestią o kluczowym znaczeniu dla komfortu i zdrowia użytkowników. Nieprawidłowy montaż rury spalinowej może prowadzić do poważnych konsekwencji, w tym do zatrucia tlenkiem węgla, potocznie zwanym czadem. Niniejszy artykuł szczegółowo omawia zagadnienia związane z rurami do spalin w podgrzewaczach wody, koncentrując się na prawidłowym montażu, stosowanych materiałach oraz przepisach prawnych.

Podstawy prawidłowego podłączenia podgrzewacza

Podstawowym elementem systemu odprowadzania spalin jest rura łącząca króciec wylotowy podgrzewacza z kominem. W przypadku gazowych podgrzewaczy wody, zwłaszcza tych z otwartą komorą spalania, kluczowe jest zapewnienie odpowiedniego ciągu kominowego oraz szczelności całego połączenia.

W instrukcji obsługi gazowego ogrzewacza wody Junkers WRDP 11-2 B 23 znajduje się informacja, że króciec odprowadzający spaliny w tym modelu ma średnicę zewnętrzną 112,5 mm. Pojawia się tu pytanie o odpowiednią średnicę rury odprowadzającej spaliny. Standardowo do podłączenia takiego podgrzewacza powinno się używać rur sztywnych o średnicy 115 mm lub rur spiro ze stali nierdzewnej o średnicy zewnętrznej 120 mm.

W dyskusji użytkowników pojawił się problem nieprawidłowego montażu rury odprowadzającej spaliny, gdzie rura została wciśnięta do środka króćca, zamiast obejmować go od zewnątrz. Taki sposób montażu powoduje nieszczelności i ryzyko wydostawania się spalin do pomieszczenia. Prawidłowe połączenie powinno umożliwiać demontaż rury do kontroli kominiarskiej.

Rodzaje rur spalinowych i materiały

Wybór odpowiedniego materiału i typu rury spalinowej jest fundamentalny dla bezpieczeństwa. Zgodnie z przepisami, zarówno komin, jak i podłączenie do niego urządzenia gazowego, czyli rura do pieca gazowego, powinny być wykonane z materiałów niepalnych.

Do odprowadzania spalin z pieca gazowego do komina nie wolno stosować rur aluminiowych, popularnie określanych jako spiro. Przepisy dopuszczają użycie jedynie takich materiałów, które są odporne na pożar sadzy w temperaturze 1000°C. Aluminium natomiast zaczyna się topić w temperaturze około 600°C. Poza tym, tego typu aluminiowe rury dość szybko korodują, stając się nieszczelne, co grozi wypływem spalin do pomieszczenia.

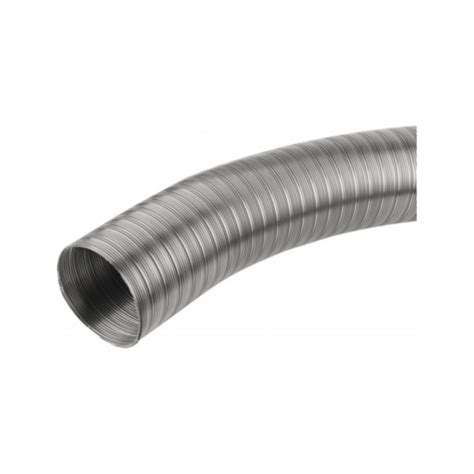

Dlatego też gazowy podgrzewacz przepływowy może być podłączony do komina karbowaną rurą elastyczną, ale musi być ona wykonana ze stali kwasoodpornej, inaczej typu flex. Taka rura musi posiadać odpowiedni certyfikat, co należy sprawdzić u sprzedawcy. Rury te są wykonane ze stali szlachetnej-kwasoodpornej i mają bezszwową budowę. Są w pełni kwasoodporne i zawierają płaszcz oraz uszczelki zlokalizowane pomiędzy przewodem a swoją zewnętrzną powłoką.

Rura koncentryczna posiada bezszwową budowę i składa się w całości z wytrzymałej stali szlachetnej. Jest w pełni kwasoodporna. Zawiera płaszcz oraz uszczelki zlokalizowane pomiędzy przewodem a swoją zewnętrzną powłoką. Rura koncentryczna stosowana jest do odprowadzania spalin z kotłów kondensacyjnych. Wykorzystuje się ją także często do kotłów z zamkniętą komorą spalania. Po usunięciu wszelkich spalin doprowadzają świeże powietrze, które jest niezbędne do późniejszego spalania. Umieszczane są w kotłach o wysokiej sprawności cieplnej.

Choć oba karbowane przewody wyglądają podobnie, rura wykonana ze stali kwasoodpornej jest sztywniejsza i trudniej ją rozciągnąć. Należy więc dokładnie zmierzyć jej wymaganą długość. Kosztuje też więcej - za metr przewodu o średnicy 125 mm zapłacimy około 70-80 zł, zaś za taką samą rurę aluminiową - nie więcej niż 30 zł.

Zdaniem niektórych fachowców najlepiej jednak zastosować połączenie z rur sztywnych, gdyż będzie ono trwalsze. Rury sztywne wytwarzane są ze stali o grubości 0,6 mm, zaś typu flex - ze stali o grubości 0,12 mm. Koszt podłączenia z rur sztywnych jest najwyższy - wynosi około 150-200 zł.

Przepisy i normy dotyczące montażu

Kwestia sposobu montażu rury odprowadzającej spaliny od strony piecyka i od strony komina jest regulowana przez różne przepisy i praktyki.

1. Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie: Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. (Dz. U. Nr 75, poz. 690 z póź. zm.) w Rozdziale 5, § 174, określa wymagania dotyczące podłączeń do kanałów spalinowych.
2. Zalecenia producenta i praktyka: Istnieje praktyka i zalecenia producenta, gdzie łączenie wszystkich elementów komina powinno odbywać się kielichem do góry. Chodzi o to, aby kondensat, który może się wydzielać, spływał do kotła, na palnik i tam znów odparowywał. W kotłach kondensacyjnych jest to powszechna praktyka, w atmosferycznych nie zawsze. Zawsze warto montować kielichem do góry.
3. Wezwanie kominiarza: W celu uzyskania "warunków kominiarskich" i odbioru instalacji, należy wezwać kominiarza. To on może wydać odpowiednie zalecenia.
4. Brak jednej normy na połączenie: Nie ma jednej normy regulującej sam sposób połączenia (wewnątrz/zewnątrz kołnierza). Jednakże, standardową praktyką i zaleceniem, szczególnie w celu uniknięcia problemu z kondensatem spływającym do piecyka, jest nakładanie rury na króciec (montaż "kielichem do góry") i zabezpieczenie jej wkrętami nierdzewnymi.

Zastosowanie rury spiro ze stali nierdzewnej kwasoodpornej (wewnętrzna średnica 115 mm / zewnętrzna 120 mm) wraz z dopasowaną rozetą tego samego producenta, przyklejoną do kafelków silikonem wysokotemperaturowym, stanowi prawidłowe rozwiązanie. W zupełności wystarczyłby jednak zwykły silikon.

Problemy z ciągiem kominowym i bezpieczeństwo

Szczególnie na ostatnich i przedostatnich piętrach bloków mieszkalnych, ze względu na zbyt krótki komin, często dochodzi do cofnięcia się spalin z powodu słabego ciągu kominowego. Jest to niezwykle niebezpieczne i stanowi przyczynę wielu śmiertelnych wypadków zaczadzenia. Nawet w rodzinie zdarzył się przypadek zaczadzenia 18-latki, właśnie w bloku na ostatnim piętrze.

W kominie musi być szczelnie wklejona rozeta o średnicy takiej, aby rura szczelnie wchodziła w tę rozetę. Tam nie ma prawa być żadnych przelotów "lewego powietrza".

Konieczne jest posiadanie detektora czadu, najlepiej marki Gazex. W przypadku wyczuwalnego zapachu spalin, należy natychmiast wyłączyć urządzenie i nie użytkować go do czasu usunięcia usterki.

Podgrzewacze z zamkniętą komorą spalania

Na rynku dostępne są również piecyki z zamkniętą komorą spalania, które nie wymagają tradycyjnego podłączenia do komina. Wystarczy wyprowadzić przez ścianę przewód spalinowy, ponieważ zamontowany w podgrzewaczu wentylator wymusza odpowiedni ciąg.

Uwaga! Moc podgrzewacza, z którego spaliny mają być wyprowadzone przez ścianę domu jednorodzinnego, nie może przekraczać 21 kW.

Warunki dla piecyków z otwartą komorą spalania

Aby można było zamontować podgrzewacz z otwartą komorą spalania, pomieszczenie powinno spełniać następujące warunki:

• Kubatura co najmniej 8 m³;
• Wysokość 2,2 m (dla budynków remontowanych dopuszcza się wysokość 1,9 m);
• Kratka nawiewna o przekroju minimum 200 cm², zapewniająca stały dopływ powietrza;
• Kratka wywiewna - tak jak w każdej łazience.

Pamiętajmy również, że w pomieszczeniu, w którym znajduje się podgrzewacz wody z otwartą komorą spalania, nie wolno stosować wentylacji mechanicznej ani wentylatorów wyciągowych (montowanych na przewodzie wentylacyjnym).

Jeżeli chcemy mieć piecyk z zamkniętą komorą spalania, wystarczy, by kubatura pomieszczenia wynosiła 6,5 m³.

Elementy systemów odprowadzania spalin dostępne na rynku

Rynek oferuje szeroki wybór elementów systemów ogrzewania, w tym rury do spalin. Dostępne są rury koncentryczne 60/100 producentów takich jak Jeremias, Spiroflex, Saunier Duval, Vaillant. Produkty te stosowane są w przypadku ogrzewania gazowego i ich zadaniem jest bezpieczne odprowadzenie spalin. Wykonane są ze stali szlachetnej-kwasoodpornej.

Przykładem elementów systemu mogą być:

• Adaptery fi 300/300 BERETTA do kotłów gazowych C.O. (Kod IK: 0620178420)
• Adapter przyłączeniowy (fi110+fi110-fi110/160) BERETTA (Kod IK: 0620163965)
• Adapter trójnikowy koncentryczny fi 60/100 - fi 80/125 do kotłów Quadra Green / Quadra BERETTA (Kod IK: 0627016301)
• Kolano renowacyjne 90' BERETTA fi80/80mm (Kod IK: 0627010295)
• Obejma mocująca dachowa BERETTA stal nierdzewna fi 125 mm (Kod IK: 0627007863)
• Kolano spalinowe 90' BERETTA fi80/80mm (Kod IK: 0627007864)
• Uszczelka dachowa do dachów skośnych ceramicznych i gontów bitumicznych BERETTA (Kod IK: 0627007859)
• System pionowy BERETTA fi80/80mm (Kod IK: 0627006335)
• Przedłużenie 1000mm (fi80)* 25 sztuk BERETTA (Kod IK: 0627006895)
• Zestaw powietrzno-spalinowy poziomy fi 80/125 (do kotłów QUADRA Green 25 RSI, QUADRA 25R, QUADRA Green 25 CSI i QUADRA 25C) (Kod IK: 0620034995)
• Zestaw renowacyjny fi 80/125 do szachtu do wkładów kominowych fi 125-130 mm (do kotłów QUADRA Green 25 RSI, QUADRA 25R, QUADRA Green 25 CSI i QUADRA 25C) (Kod IK: 0627008427)
• Kolano 90 st. fi 80/125 (do kotłów QUADRA Green 25 RSI, QUADRA 25R, QUADRA Green 25 CSI i QUADRA 25C) (Kod IK: 0620034580)

Podsumowanie

Bezpieczeństwo użytkowania gazowych podgrzewaczy wody jest ściśle związane z prawidłowym montażem systemu odprowadzania spalin. Kluczowe jest stosowanie odpowiednich materiałów (stal kwasoodporna), przestrzeganie przepisów prawnych oraz zaleceń producentów i kominiarzy. Wszelkie wątpliwości dotyczące montażu powinny być konsultowane ze specjalistami, a w przypadku jakichkolwiek nieprawidłowości lub wyczuwalnych spalin, należy natychmiast przerwać użytkowanie urządzenia i wezwać fachowca. Posiadanie detektora czadu jest absolutnie niezbędne w każdym domu wyposażonym w gazowe urządzenia grzewcze.
