Panele Fotowoltaiczne Cienkowarstwowe z Diodami Bocznikującymi: Klucz do Optymalnej Wydajności w Zmiennym Nasłonecznieniu

Energia słoneczna stanowi jeden z filarów transformacji energetycznej, oferując czyste i odnawialne źródło zasilania. W sercu każdej instalacji fotowoltaicznej leżą panele słoneczne, których konstrukcja i technologia determinują ich wydajność i niezawodność. Jednym z istotnych elementów wpływających na efektywność pracy paneli, szczególnie w obliczu nieprzewidywalnych warunków pogodowych i zacienienia, są diody bocznikujące (bypass diodes). Niniejszy artykuł zgłębia tajniki paneli fotowoltaicznych, ze szczególnym uwzględnieniem technologii cienkowarstwowej oraz roli, jaką odgrywają w nich diody bocznikujące, aby zapewnić maksymalne uzyski energetyczne.

Zrozumienie Podstaw: Jak Działają Panele Fotowoltaiczne?

Energia słoneczna jest konwertowana na prąd elektryczny w ogniwach fotowoltaicznych, które są podstawowymi jednostkami budulcowymi paneli. Proces ten opiera się na zjawisku fotowoltaicznym, gdzie fotony światła słonecznego uderzają w półprzewodnikowy materiał ogniwa, wybijając elektrony i generując przepływ prądu stałego (DC). W tradycyjnych instalacjach, szeregowo połączone ogniwa tworzą moduły, a te z kolei łączone są w panele. Cała wyprodukowana energia przechodzi przez wszystkie połączone elementy, niczym pociąg sunący po torach.

Kiedy promieniowanie słoneczne dociera równomiernie do wszystkich ogniw, przepływ prądu jest stabilny i efektywny. Jednakże, nawet częściowe zacienienie jednego lub kilku ogniw - spowodowane przez liście, gałęzie drzew, kominy, ptasie odchody, czy inne przeszkody - może znacząco wpłynąć na wydajność całej instalacji. W standardowej konfiguracji szeregowej, zacienione ogniwo staje się punktem oporu, działając niczym hamulec dla całego "pociągu" energii. Powoduje to nie tylko spadek ogólnej produkcji prądu, ale także może prowadzić do przegrzewania się zacienionych ogniw, co z kolei może skutkować ich uszkodzeniem, a nawet awarią całego panelu lub systemu. Zjawisko to określana jest jako tzw. efekt gorącego punktu (hot spot).

Rola Diod Bocznikujących (Bypass Diod)

W celu przeciwdziałania negatywnym skutkom częściowego zacienienia, panele fotowoltaiczne wyposażane są w diody bocznikujące, znane również jako diody bypass. Są to specjalne komponenty elektroniczne, które działają jak zawory bezpieczeństwa dla przepływu prądu. Ich głównym zadaniem jest zapewnienie alternatywnej ścieżki dla prądu, gdy jedno lub więcej ogniw w panelu jest zacienionych lub uszkodzonych.

Podczas normalnego nasłonecznienia i braku zacienienia, prąd płynie przez ogniwa, omijając diody. Jednak w sytuacji, gdy zacienione ogniwo stawia opór i zaczyna działać jak odbiornik energii zamiast producenta, dioda bocznikująca, która jest połączona równolegle do grupy ogniw, ulega polaryzacji w kierunku przewodzenia. W tym momencie przejmuje przepływ prądu od zacienionych ogniw, kierując go na pozostałe, niezacienione części panelu lub na kolejne diody bocznikujące. Dzięki temu prąd może płynąć dalej przez resztę instalacji, minimalizując straty i zapobiegając przegrzewaniu się ogniw.

Korzyści ze Stosowania Diod Bypass:

1. Ochrona przed Zacienieniem: Najważniejszą funkcją jest ochrona przed spadkiem wydajności spowodowanym częściowym zacienieniem. Dioda bypass izoluje zacienione ogniwo lub grupę ogniw, pozwalając pozostałym pracować z pełną mocą.
2. Zapobieganie Przegrzewaniu (Hot Spots): Zacienione ogniwa mogą generować wysokie temperatury, prowadząc do uszkodzeń. Dioda bocznikująca przekierowuje prąd, zapobiegając przepływowi prądów zwrotnych przez te ogniwa, co redukuje ryzyko powstawania gorących punktów i chroni panel przed trwałym uszkodzeniem.

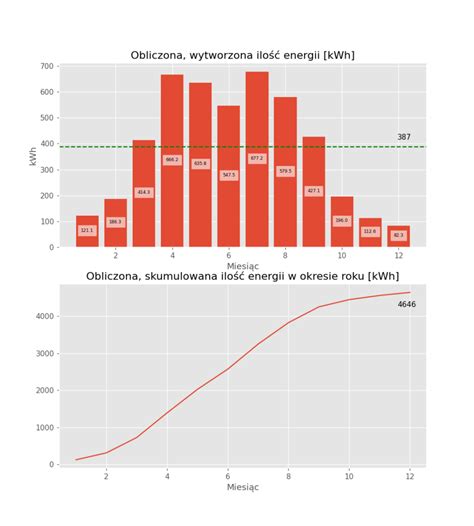

3. Zwiększenie Ogólnej Wydajności: Minimalizując straty wynikające z zacienienia, diody bocznikujące przyczyniają się do wyższych całkowitych uzysków energii z instalacji, zwłaszcza w miejscach, gdzie idealne nasłonecznienie przez cały dzień jest niemożliwe do osiągnięcia.
4. Poprawa Niezawodności i Żywotności: Ochrona przed przegrzewaniem i zmniejszenie obciążenia ogniw przekładają się na dłuższą żywotność panelu i mniejsze ryzyko awarii.

Konstrukcja Paneli Fotowoltaicznych z Diodami Bocznikującymi

Panele fotowoltaiczne, niezależnie od technologii wykonania ogniw (monokrystaliczne, polikrystaliczne czy cienkowarstwowe), które je tworzą, muszą być odpowiednio zabezpieczone przed warunkami atmosferycznymi i mechanicznymi. Typowy panel składa się z kilku kluczowych warstw:

• Hartowane Szkło: Zapewnia ochronę przed uderzeniami, gradem i warunkami atmosferycznymi, jednocześnie przepuszczając światło słoneczne do ogniw.
• Żywica EVA (Ethylene Vinyl Acetate): Jest to warstwa laminująca, która otacza ogniwa, chroniąc je przed wilgociącią, kurzem i wibracjami, a także zapewniając izolację elektryczną.
• Ogniwa Fotowoltaiczne: Główny element konwertujący światło słoneczne na energię elektryczną.
• Folia Tylna (Backsheet): Zapewnia dodatkową izolację elektryczną i ochronę przed wilgociącią.
• Rama: Najczęściej wykonana z anodowanego aluminium, zapewnia sztywność konstrukcji, ułatwia montaż i chroni krawędzie panelu. Rama ta musi wytrzymywać nawet najtrudniejsze warunki i przeciwstawiać się wiatrowi oraz pogodzie.

Ważnym aspektem konstrukcyjnym jest umiejscowienie diod bocznikujących. Zazwyczaj są one zintegrowane z puszką przyłączeniową znajdującą się na odwrocie panelu. W zależności od rozmiaru i projektu panelu, może on zawierać jedną lub więcej diod bocznikujących. Typowo, panel dzieli się na trzy sekcje, z których każda jest chroniona przez jedną diodę. W przypadku zacienienia jednej sekcji, tylko ona jest odłączana od obwodu, co pozwala pozostałym dwóm na dalszą pracę. Im więcej diod bocznikujących, tym bardziej precyzyjne jest odłączanie poszczególnych sekcji, co przekłada się na wyższą efektywność pracy instalacji w warunkach nierównomiernej absorpcji promieni słonecznych.

Na przykład, panel solarny marki MSW, który jest przykładem wysokiej jakości wykonania, wykorzystuje monokrystaliczną strukturę. Dzięki zastosowaniu najnowszej technologii bocznikującej, panele te umożliwiają wysoką efektywność nawet w cieniu. Struktura monokrystaliczna w połączeniu z technologią bocznikującą sprawia, że panel może przekształcać znaczący procent energii słonecznej w energię elektryczną, często w okolicach 23%.

Panele Cienkowarstwowe i Ich Specyfika

Technologia cienkowarstwowa stanowi alternatywę dla tradycyjnych paneli krystalicznych. W odróżnieniu od ogniw monokrystalicznych czy polikrystalicznych, które wymagają grubszych wafli krzemu, panele cienkowarstwowe wykorzystują bardzo cienkie warstwy materiału półprzewodnikowego osadzone na podłożu, takim jak szkło, plastik czy metal. Materiały te mogą obejmować tellurek kadmu (CdTe), selenek miedzi, indu i galu (CIGS) lub amorficzny krzem (a-Si).

Główne zalety paneli cienkowarstwowych to:

• Niższy koszt produkcji: Zazwyczaj są tańsze w wytworzeniu na jednostkę powierzchni.
• Elastyczność: Niektóre rodzaje paneli cienkowarstwowych są elastyczne, co otwiera nowe możliwości zastosowań.
• Lepsza wydajność w warunkach słabego oświetlenia: Często lepiej radzą sobie w pochmurne dni lub przy niskim kącie padania promieni słonecznych.
• Mniejsza wrażliwość na wysokie temperatury: W porównaniu do paneli krystalicznych, ich wydajność spada wolniej wraz ze wzrostem temperatury.

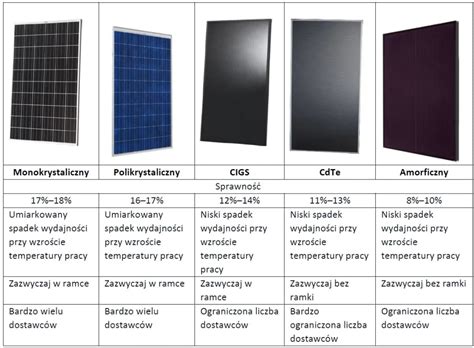

Jednakże, panele cienkowarstwowe tradycyjnie charakteryzują się niższą sprawnością konwersji energii w porównaniu do najlepszych paneli monokrystalicznych. Na przykład, ich sprawność może wynosić od 10% do 18%, podczas gdy nowoczesne panele krystaliczne osiągają 20-23% lub więcej. Mimo to, rozwój technologii cienkowarstwowych postępuje, a nowe rozwiązania poprawiają ich efektywność.

Niezależnie od technologii ogniw, diody bocznikujące pozostają kluczowym elementem zapewniającym optymalną pracę paneli w zmiennych warunkach. Panele cienkowarstwowe również korzystają z ochrony zapewnianej przez diody bypass, aby zminimalizować straty spowodowane cieniem i zapobiec uszkodzeniom.

Integracja z Systemem Fotowoltaicznym

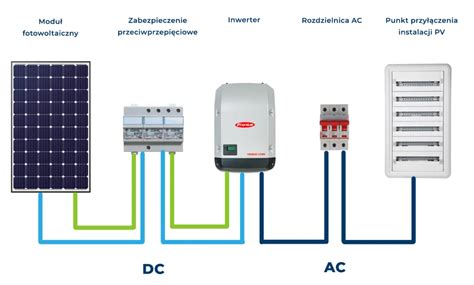

Panel solarny, niezależnie od swojej specyfiki, generuje prąd stały (DC). Aby móc wykorzystać tę energię w domowych urządzeniach elektrycznych lub wprowadzić ją do publicznej sieci energetycznej, konieczne jest zastosowanie falownika (inwertera). Falownik jest sercem każdej instalacji fotowoltaicznej, ponieważ przetwarza prąd stały na prąd przemienny (AC) o parametrach zgodnych z siecią energetyczną.

W połączeniu z falownikiem, panel solarny może być częścią większej instalacji. W przypadku nadmiaru wygenerowanej energii, umożliwione jest wprowadzenie jej do publicznej sieci energetycznej, co może generować dodatkowe korzyści finansowe. Panele są projektowane z myślą o długiej żywotności, często z gwarancją zachowania co najmniej 80% wydajności generowania mocy po 25 latach ciągłej pracy. Wysokiej jakości materiały, takie jak hartowane szkło, żywica EVA, folia odporna na warunki atmosferyczne oraz rama z anodowanego aluminium, gwarantują długą żywotność panelu słonecznego, wytrzymując najtrudniejsze warunki i przeciwstawiając się wiatrowi oraz pogodzie.

Testowanie i Certyfikacja

Produkty fotowoltaiczne, w tym panele solarne, przechodzą szereg rygorystycznych testów, aby potwierdzić ich bezpieczeństwo, wydajność i żywotność. Przykładowe testy, którym poddawane są wysokiej jakości panele, obejmują:

• Izolację elektryczną: Sprawdzenie, czy panel zapewnia odpowiednią izolację, zapobiegając wyciekom prądu.
• Działanie na zewnątrz: Ocena odporności na czynniki atmosferyczne w rzeczywistych warunkach.
• Czas trwania gorącego punktu: Testowanie odporności ogniw na przegrzewanie.
• Promieniowanie UV: Symulacja długotrwałego narażenia na promieniowanie ultrafioletowe.
• Zmiany temperatur: Sprawdzenie, jak panel reaguje na cykliczne zmiany temperatur.
• Zamrożenie wilgoci: Ocena odporności na cykle zamarzania i rozmrażania.
• Wilgoć w upale: Testowanie w warunkach wysokiej wilgotności i temperatury.
• Bezpieczeństwo połączenia: Weryfikacja integralności i bezpieczeństwa połączeń elektrycznych.
• Upływ prądu w wilgotnych warunkach: Kontrola przepływu prądu w obecności wilgoci.
• Naprężenie mechaniczne: Testowanie wytrzymałości na obciążenia mechaniczne, np. wiatr.
• Odporność na gradobicie: Symulacja uderzeń gradu w celu sprawdzenia wytrzymałości szkła.
• Diodę obejściową w wysokiej temperaturze: Weryfikacja prawidłowego działania diody bypass w ekstremalnych warunkach termicznych.

Pomyślne przejście tych testów potwierdza, że panel jest solidny, bezpieczny i będzie działał efektywnie przez wiele lat.

Wybór Odpowiedniego Panelu: Co Warto Rozważyć?

Decydując się na instalację fotowoltaiczną, warto zwrócić uwagę na kilka kluczowych aspektów:

• Technologia ogniw: Czy wybieramy panele monokrystaliczne, polikrystaliczne czy cienkowarstwowe? Każda technologia ma swoje specyficzne zalety i wady, wpływające na wydajność, koszt i zastosowanie.
• Sprawność: Wyższa sprawność oznacza więcej wyprodukowanej energii z tej samej powierzchni.
• Obecność i liczba diod bocznikujących: Kluczowy element zapewniający optymalną pracę w warunkach zmiennego nasłonecznienia. Im więcej diod, tym lepsza ochrona przed zacienieniem.
• Moc i napięcie: Parametry te muszą być zgodne z wymaganiami falownika i całego systemu.
• Materiały wykonania i odporność na warunki atmosferyczne: Trwała rama, hartowane szkło i wysokiej jakości materiały laminujące zapewnią długą żywotność panelu.
• Gwarancja: Długoterminowa gwarancja na produkt i na uzysk energii jest wskaźnikiem pewności producenta co do jakości swoich wyrobów.

Panele fotowoltaiczne z diodami bocznikującymi, niezależnie od tego, czy są to zaawansowane panele monokrystaliczne, czy innowacyjne rozwiązania cienkowarstwowe, stanowią solidną podstawę dla efektywnych i niezawodnych instalacji odnawialnych źródeł energii. Zrozumienie ich konstrukcji i działania pozwala na świadomy wybór i maksymalne wykorzystanie potencjału drzemiącego w energii słonecznej.
